密闭式管链输送链盘片链式输送结构

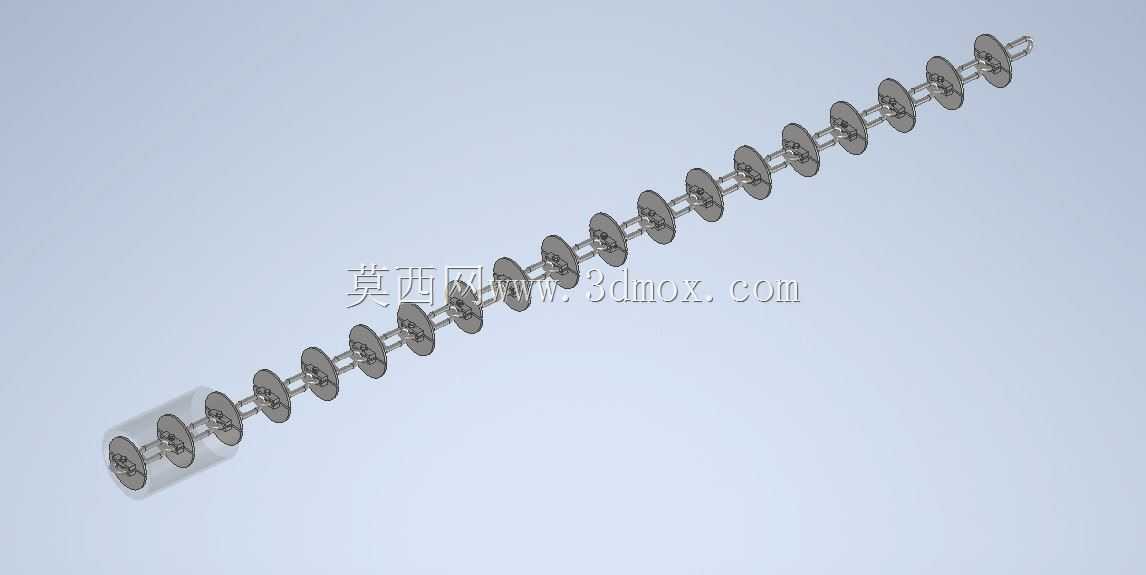

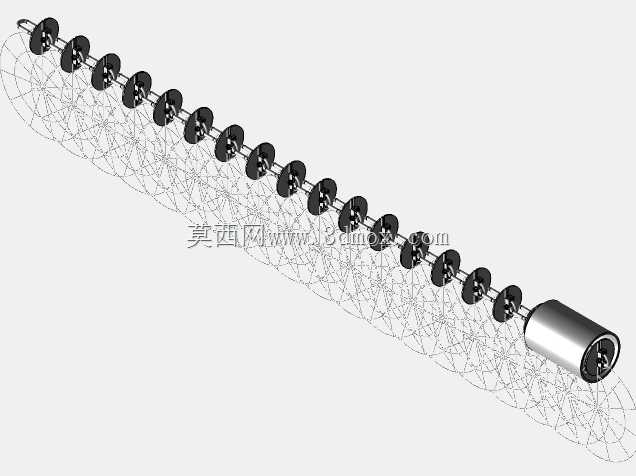

　　在粉体、小颗粒散料的密闭输送场景中，管链输送结构是解决多点进出料、空间转弯布局、低破碎率输送需求的核心部件，这套输送链结构的设计完全围绕密闭管道内的物料推送逻辑展开，区别于常规螺旋输送的刚性轴结构，链式结构可以适配水平、垂直、倾斜组合的复杂管路走向，在化工、食品、粮食、建材等行业的散料转运工序中应用广泛，尤其适合易产生粉尘、需要隔绝外界污染、或者物料易氧化的输送工况。整套输送链由串联的盘片、连接销轴、链条节段组成，盘片采用等间距排布，间距参数根据输送物料的堆积密度、流动性调整，对于流动性较好的塑料粒子、粮食颗粒，盘片间距可适当放大，对于易架桥、粘附性强的粉体物料，会缩小盘片间距避免物料在管内堆积堵料。

　　盘片的外径与输送管道的内径保留极小的配合间隙，间隙值控制在2-5mm区间，既保证盘片在管内移动时不会剐蹭管壁产生额外磨损，又能形成足够的推送截面，带动物料沿管道方向移动，避免物料在盘片与管壁的缝隙处残留。连接销轴与链条节段采用铰接结构，可实现小半径的转弯适配，转弯段的曲率半径设计需要匹配链条的铰接转角上限，避免转角过大导致链条卡滞、销轴受力过载断裂，常规工况下转弯段曲率半径不小于管道内径的8倍，可保证链条在转弯处平滑过渡，不会出现盘片偏磨管壁的问题。从安装边界来看，整套输送链穿装在圆形密闭输送管道内，管道两端分别设置主动链轮箱与从动张紧箱，主动链轮带动链条循环移动，从动端的张紧结构可补偿链条长期运行产生的伸长量，

　　张紧行程根据链条总长度设置，通常预留总长度1%-2%的调节余量，避免链条松垮导致跳齿、脱链故障。盘片的材质选择根据输送物料的特性匹配，输送磨琢性强的矿粉、建材颗粒时采用耐磨聚氨酯或者高分子聚乙烯材质，输送有温度要求的物料时采用金属盘片搭配耐高温密封结构，输送食品级物料时采用符合食品接触标准的硅胶或者食品级聚氨酯材质，避免对物料造成污染。在实际运行过程中，盘片随链条在管道内形成连续的料栓，依靠料栓前后的静压差与盘片的推力带动物料移动，这种输送方式不会像气力输送那样产生较高的气流速度，因此物料的破碎率极低，同时整个输送过程完全在密闭管道内完成，不会出现粉尘外溢的问题，可满足车间的环保要求。设计过程中需要重点校核链条的抗拉强度，

　　根据输送长度、物料堆积密度、输送倾角计算链条的最大工作拉力，安全系数取5-8倍，避免满载启动时链条拉断；同时盘片的固定方式需要做防松设计，采用销轴锁紧、卡簧定位的结构，避免长期运行中盘片移位、脱落导致输送失效。管道的连接法兰处需要保证内壁平滑无台阶，避免盘片经过时产生卡滞、刮擦，法兰对接处的错位量控制在1mm以内，保证链条运行的顺畅性。对于需要多点进料、多点出料的布局，可在管道的对应位置设置进料口与出料闸阀，链条带动盘片经过进料口时刮取物料，到达出料口位置时依靠重力或者刮板辅助将物料卸出，整个输送过程可灵活适配车间的设备布局，不需要额外做中转料斗，能有效减少厂房的空间占用。相比螺旋输送机、斗式提升机等传统输送设备，这种管链输送结构的布置灵活性更高，可实现三维空间内的任意走向输送，单条输送线的长度可根据需求组合，最长可实现上百米的输送距离，同时设备运行噪音低，维护点仅集中在两端的链轮箱位置，日常维护只需要定期检查张紧量、加注润滑脂即可，运维成本更低。在建模过程中，需要严格控制盘片的同轴度，保证所有盘片的中心与链条的中心重合，避免运行中出现偏载；铰接处的间隙需要合理设置，既要保证转动灵活，又要避免间隙过大导致链条运行晃动、撞击管壁；同时需要模拟链条在转弯段的运动轨迹，验证盘片在转弯位置不会与管壁发生干涉，确保结构的可制造性与运行可靠性。
