带振动接收器的工业除尘锥结构设计

　　在工业除尘系统的末端集料环节，除尘锥是连接除尘腔体与卸灰机构的核心过渡部件，常规无辅助卸料结构的锥斗在处理含水率偏高、粒径偏细的粉尘时，极易在锥壁出现粘附架桥问题，轻则导致卸灰不畅、系统风阻异常升高，重则造成锥斗内部积灰板结，直接迫使整套除尘系统停机清堵，这类故障在木工除尘、焊接烟尘处理、粉体加工除尘场景中占日常运维故障的六成以上。这款集成振动接收器的除尘锥，正是针对这类粘壁架桥痛点做的定向结构优化，区别于传统外置振打器直接焊接在锥壁的安装形式，它在锥身预设了标准化的振动接收接口，能将外部振打装置的激振力均匀传导至整个锥壁，避免局部焊接位置因长期受交变应力出现焊缝开裂、锥板变形的问题。从结构尺寸来看，

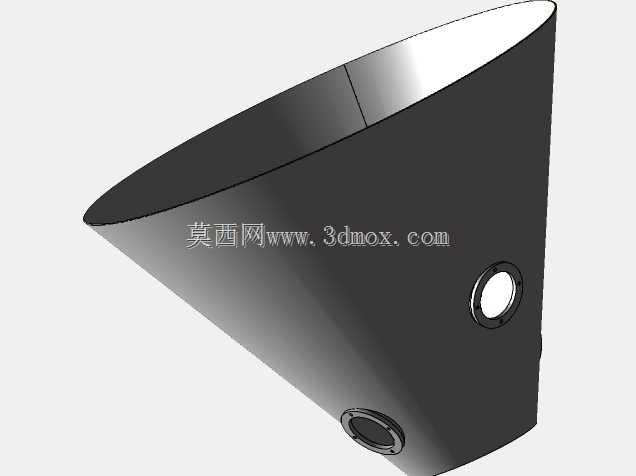

　　该锥斗采用上大下小的截头圆锥构型，上端法兰直径为1190mm，可直接与同直径的除尘设备下法兰做螺栓对接，下端卸灰口直径为200mm，能够适配常规的星型卸灰阀、双层翻板阀等通用卸灰机构，整体锥段高度为800mm，锥角设计经过物料安息角校核，针对堆积密度0.3-1.2t/m³的常规工业粉尘，能保证无振打状态下的基础自溜卸料能力，不会出现静态积料死角。振动接收接口设置在锥身中上部的A向位置，接口采用带加强圈的凸台结构，凸台与锥壁之间做了全周满焊并打磨应力集中区，外部振打器的激振力通过凸台传导时，会沿着锥壁的母线方向向上下两端扩散，既能够震落锥壁粘附的细粉层，又不会让激振力直接传导至上端的除尘腔体，避免除尘滤袋、

　　滤芯等过滤元件受振动影响出现安装松动、滤材磨损的问题。从细节设计上，锥身上下两端的连接法兰均预留了标准螺栓孔位，上端法兰沿圆周均匀分布4组吊装耳板，方便现场安装时的吊装对位，下端法兰的螺栓孔位匹配常用卸灰阀的安装尺寸，不需要额外做过渡转接板。锥身靠近下端的位置设置了三个沿圆周120度均匀分布的观察检修口，日常运维时可以通过检修口观察内部积灰情况，出现小范围结块时也能通过检修口做人工疏通，不需要拆卸整个锥段。在实际选型应用时，这款除尘锥可以适配脉冲布袋除尘、滤筒除尘、旋风除尘等多种主流除尘设备的集料段，尤其适合处理金属切削粉尘、面粉类淀粉粉尘、木质纤维粉尘这类容易粘附架桥的物料，振动接收器可以匹配气动振打器、电动振动器等多种激振源，

　　用户可以根据现场的气源条件、防爆要求灵活选配。设计过程中针对锥壁的受力做了校核，锥板采用4mm厚的Q235钢板卷制焊接，外部在振动接收器位置、上下法兰位置都设置了加强筋，即使在满料积灰叠加持续振打的工况下，锥壁的变形量也能控制在允许范围内，不会出现锥段失圆、法兰对接错位的问题。和传统的光面除尘锥相比，这款带振动接收器的结构不需要在现场额外焊接振打安装座，避免了现场焊接导致的锥壁防腐层破坏、焊接应力集中的问题，出厂前已经完成了振动接口的焊接加强与应力消除处理，现场安装时只需要完成上下法兰的螺栓对接、振打器与接收接口的紧固即可投入使用，大幅降低了现场安装的工作量与施工难度。在安装边界上，该锥段整体安装后，需要在振动接收器对应的外侧预留不小于300mm的操作空间，方便振打器的安装与后期维护，锥段整体垂直安装的倾斜角度偏差不能超过2度，否则会导致物料偏载，加剧单侧锥壁的磨损与积料问题。
