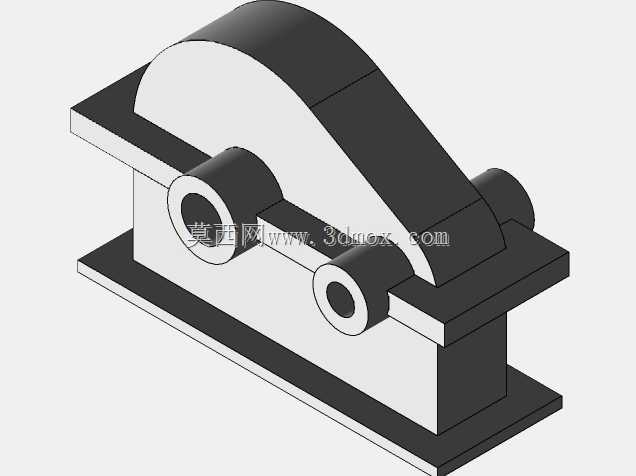

齿轮箱性能仿真分析结构方案

　　在工业动力传动场景中，齿轮箱作为核心的扭矩传递与转速匹配部件，广泛配套于输送线、工程机械、风电主机、机床主轴等各类需要动力变速的设备端，其运行状态直接决定整套传动链路的效率与服役寿命。这套齿轮箱分析方案围绕实际工况下的性能短板展开，从结构受力层面切入，覆盖从静态承载到动态响应的全维度评估逻辑。从实际应用场景来看，不同工况下的齿轮箱面临的载荷差异极大：重载输送设备的齿轮箱需要承受持续的大扭矩冲击，高速机床配套的齿轮箱对传动精度与振动控制要求极高，野外作业的工程设备齿轮箱还要兼顾温度波动、粉尘侵入带来的性能衰减，这套分析逻辑正是针对这些差异化工况，拆解齿轮啮合过程、扭矩传递路径、功率损耗节点、振动传导规律等核心参数，

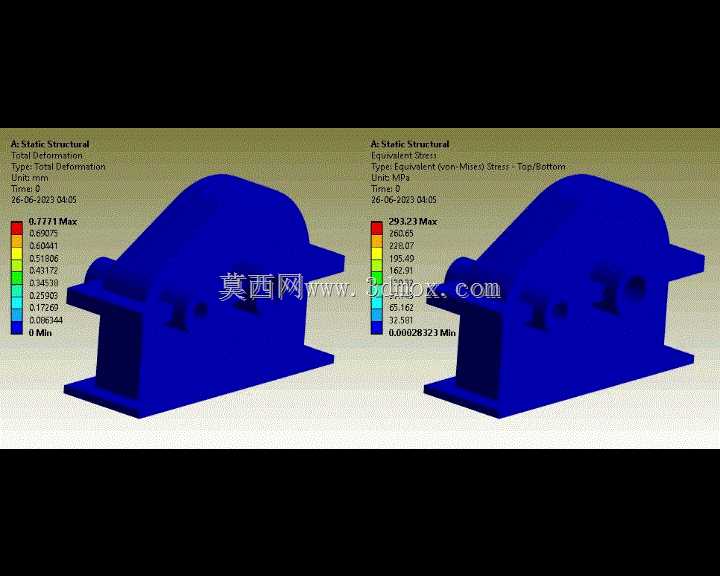

　　定位结构设计中的薄弱区域。从功能特性层面看，这套分析方案可实现对齿轮箱静态形变、等效应力分布、动态啮合冲击的量化呈现，能直观展示箱体在额定载荷下的应力集中位置，比如轴承安装孔位的形变余量、箱体底座安装面的受力分布、齿轮啮合区的接触应力变化，这些数据直接对应实际运行中可能出现的轴承跑圈、箱体开裂、齿轮点蚀等常见故障点。设计思路上，整个分析过程没有局限于单一零件的强度校核，而是将齿轮、轴系、轴承、箱体作为一个耦合的整体系统考量，摒弃了传统单零件校核时忽略装配应力、系统共振的弊端：比如轴系的挠度变化会直接影响齿轮的啮合重合度，箱体的固有频率如果和齿轮啮合频率重合会引发整机共振，这些耦合效应在单独零件计算中很难被发现，通过系统级的仿真分析，

　　能在设计阶段就规避这类系统性问题。从安装边界与尺寸适配角度，分析过程中充分考虑了齿轮箱底座的安装孔位间距、输入输出轴的伸出长度与同轴度要求、箱体外部的检修空间预留：比如底座安装面的平面度要求直接影响安装后的受力均匀性，如果安装面形变超差，即使零件加工精度达标，运行中也会出现额外的附加载荷；输入输出轴的轴端跳动量，直接关联和配套电机、工作端的联轴器选型，分析中得到的轴端形变量数据，可以直接给联轴器的选型补偿量提供参考依据。在实际工程应用中，这类分析结果可以直接指导结构优化：比如针对应力集中的轴承座位置增加加强筋厚度，在不显著增加整体重量的前提下提升局部刚度；针对振动幅值较大的箱体壁面调整阻尼结构，降低运行中的噪声辐射；

　　针对功率损耗较高的啮合区域优化齿轮修形参数，减少滑动摩擦带来的能量损失，最终实现齿轮箱传动效率提升、服役寿命延长、运行噪声降低的优化目标。不同于单纯的几何建模，这套分析方案的核心价值在于把实际运行中的物理场变化量化为可落地的结构调整依据，让结构设计不再依赖经验估算，而是基于实际工况的载荷响应做针对性优化，对于从事传动系统设计、设备改造、故障排查的工程人员来说，这类分析结果可以直接对接后续的结构改型、样机测试环节，减少物理样机的迭代次数，缩短产品开发周期，同时也能为在役齿轮箱的故障诊断、运维方案制定提供数据支撑，比如根据应力分布规律制定重点检测的点位，根据振动特性预判部件的磨损周期，提前安排运维检修，避免突发停机带来的生产损失。
