矿山作业粉尘收集处理装置结构设计

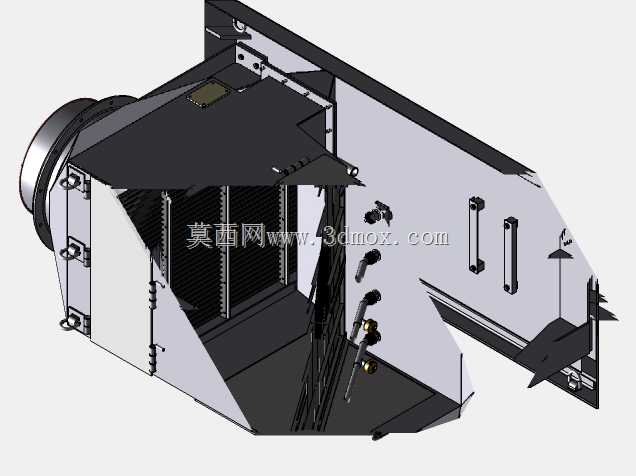

　　在地下矿山采掘、露天矿破碎转运这类高粉尘作业场景中，作业面产生的游离二氧化硅等呼吸性粉尘一直是威胁作业人员职业健康、影响设备运行稳定性的核心隐患，常规的轴流排风仅能实现粉尘的转移，无法从源头完成含尘气流的捕集与沉降，这套粉尘收集装置正是针对矿山高浓度粉尘工况开发的原位捕集设备，可直接布置在采掘工作面、皮带转运点、破碎站等产尘点位旁，无需搭建长距离除尘管网，适配矿山井下狭窄巷道、露天采场移动作业的空间限制。从结构布局来看，装置采用侧进风+内置滤尘单元的集成化设计，进风口采用大直径法兰接口，可直接对接产尘点的集尘罩或者局部排风管路，法兰端面预留了均匀分布的螺栓安装孔，能适配不同管径的对接管路，安装时无需额外制作过渡连接件。

　　装置主体外壳采用折弯焊接的钢板结构，侧壁预留了快开式检修门，门体周边嵌有密封胶条，通过压紧式锁扣实现闭合密封，日常更换滤材、清理内部积尘时无需整体拆解设备，单人即可完成检修操作。设备内部的滤尘单元采用竖直排布的板式结构，含尘气流从进风口进入装置腔体后，首先经过导流板的折流作用，大颗粒粉尘在惯性作用下直接落入下部的集灰斗，细微粉尘则随气流穿过滤材被拦截，净化后的气流从装置侧部的出风口排出，可直接回流到作业空间，无需设置外排管路，尤其适配井下封闭空间的通风需求，避免冬季作业时巷道内热量随排风流失。从安装边界来看，装置整体采用壁挂式安装结构，背部预留了四个带加强筋的安装挂耳，挂耳上开有长圆形安装孔，

　　可直接通过膨胀螺栓固定在巷道岩壁或者设备机架上，安装时需保证进风口与产尘点的水平距离不超过2米，避免含尘气流在输送过程中出现粉尘沉降堵管的问题；设备底部的集灰斗采用抽拉式结构，积尘达到容量上限时可直接抽出灰斗倾倒，无需打开设备主体，适配矿山作业间隙快速清灰的使用需求。设计过程中针对矿山工况的特殊性做了多处适配优化：所有外露金属构件均做了防锈耐磨处理，适应井下高湿、高腐蚀的空气环境；设备内部的导流板采用倾斜角度设计，避免粉尘在板面积聚搭桥；滤材采用抗静电、耐磨损的材质，可拦截矿山作业中产生的硬质岩尘，避免滤材被尖锐颗粒快速磨损穿孔；装置的电气控制部分采用隔爆型设计，满足井下易燃易爆环境的使用要求，可直接接入矿山现有供电系统，

　　无需额外配置防爆电源箱。在实际使用中，这套装置可根据产尘点的粉尘浓度调整运行功率，在掘进工作面放炮后高粉尘时段可满功率运行快速降尘，在日常凿岩、转运作业时可降低功率运行实现持续控尘，相比传统的集中式除尘系统，这套装置无需铺设长距离风管，安装移动灵活，既可以固定在永久产尘点位长期使用，也可以搭载在移动采掘设备上随机移动，跟随作业面推进同步完成粉尘捕集，有效降低作业面的粉尘浓度，减少尘肺病的发病风险，同时避免粉尘附着在采掘设备的传动部件、电气元件上，降低设备的磨损速率与故障概率，减少设备日常维护的工作量。
