立式安装带衬套轴承支撑座结构

　　在各类动力传递、旋转作业的工业设备场景里，这类带衬套的轴承支撑构件是保障轴系稳定运行的核心基础部件，常见于输送线驱动端、小型机床进给机构、轻工包装设备的传动工位、农用机械的动力输出节点等位置，核心作用是为旋转轴提供径向支撑，同时约束轴系的径向窜动，抵消轴运转过程中产生的径向载荷，避免轴直接与安装机架接触产生磨损，延长整套传动机构的使用寿命。

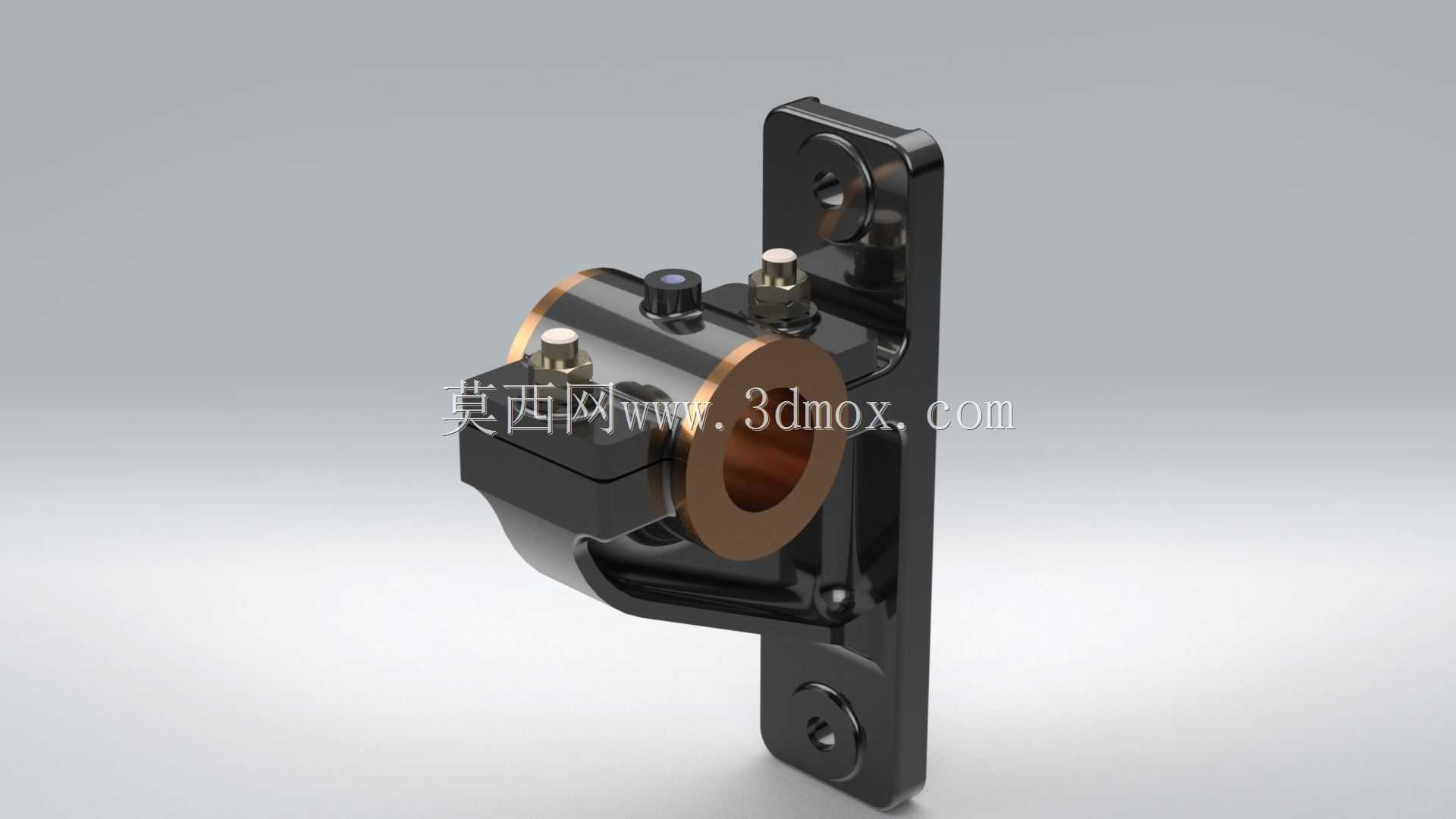

　　从实际使用的功能逻辑来看，该构件采用分体式的座体搭配铜合金衬套的组合结构，衬套内孔直接与旋转轴的轴颈配合，相比一体式轴承座搭配滚动轴承的方案，这种衬套式结构更适合中低速、中等载荷、存在一定粉尘或润滑条件一般的工况，铜质衬套本身具备良好的嵌藏性与减摩性能，即使润滑间隔稍长，也能依靠自身材质特性降低轴颈的磨损速率，后期维护仅需更换衬套即可，无需整体更换座体，能有效降低设备运维的配件成本。座体侧面设置的两个注油接头，可直接对接润滑管路，定期向衬套与轴的配合面注入润滑脂，在配合面形成稳定油膜，进一步降低摩擦阻力，减少运转过程中的温升。

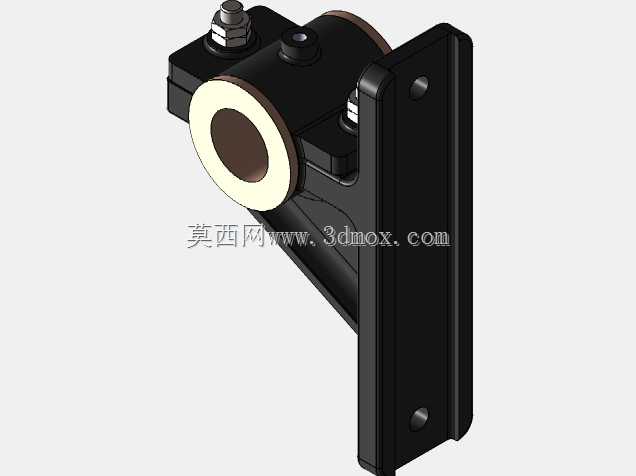

　　设计层面上，该支撑座采用立式壁挂式的安装结构，安装背板为整块铣削成型的钢板结构，上下各设置一个沉头安装孔，安装时可直接通过螺栓将整个座体固定在设备的立式安装面或机架立板上，沉孔结构可让螺栓头完全沉入背板平面内，避免螺栓突出干涉周边其他构件，同时保证安装面的贴合度，减少安装后的座体倾斜误差。座体的主体支撑部分与安装背板采用一体化的加强筋过渡结构，在承受径向载荷时，加强筋可分散载荷对安装结合面的应力，避免长期载荷作用下座体与背板连接位置出现开裂变形。衬套的外圈与座体的安装孔采用过盈配合装配，衬套端面突出座体端面一定距离，可在轴系安装时为轴的轴向定位提供基准面，同时避免轴上的其他零件直接摩擦座体端面。

　　从安装边界尺寸来看，整个构件的安装背板宽度适配常规的80系列工业铝型材安装面，也可直接焊接或螺栓固定在厚度8mm以上的钢板机架上，上下安装孔的孔距符合通用传动部件的安装孔位规范，可直接替换同规格的老式铸铁轴承座，无需重新加工安装孔位。衬套的内孔直径适配常用的20mm、25mm直径的光轴，可满足多数小型传动机构的轴径匹配需求，整个座体的总厚度控制在合理范围内，不会过多占用设备的横向安装空间，在布局紧凑的小型自动化设备内也能顺利安装。座体顶部的锁紧结构可在衬套出现磨损间隙时，微调衬套的抱紧力，补偿磨损带来的配合间隙，延长衬套的更换周期，相比无锁紧结构的衬套座，这种结构的适配性更强，可根据实际运转的载荷情况调整配合松紧度，避免过紧导致的运转阻力过大，或是过松导致的轴窜动问题。

　　实际选型应用时，需要注意该支撑结构仅承受径向载荷，无法承受较大的轴向力，因此在轴系存在轴向载荷的工况下，需要额外搭配轴向定位的挡圈或是推力轴承使用，避免轴向力直接作用在衬套端面导致衬套移位。安装过程中需要保证安装背板的贴合面平面度误差不超过0.1mm，否则会导致座体安装后出现倾斜，使得衬套内孔与轴的同轴度偏差过大，加剧局部磨损，运转过程中需要定期通过注油嘴补充润滑脂，尤其是在多粉尘的工况下，可适当缩短润滑周期，避免粉尘进入配合面造成磨粒磨损。
