工业级电极夹持工装结构设计方案

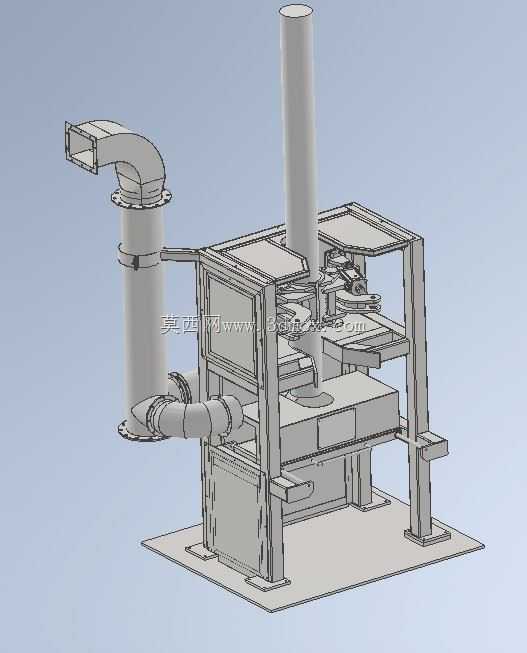

　　这套电极夹持装置主要面向电加工、电极修磨、自动化焊接工位的电极装夹定位场景，在汽车零部件焊装线、模具电加工车间、精密电阻焊工位中，这类夹持结构是保障电极对位精度、减少换型停机时间的核心工装部件。不同于通用型手动卡盘，该结构采用框架式立式布局，将电极的轴向定位、周向防转、夹持力传导路径做了集成化设计，整套装置的安装基准为底部方形安装底板，底板上预留的螺栓过孔可直接适配车间通用T型槽工作台、自动化线体的工装安装位，安装边界可覆盖常规单工位电极作业的操作空间，侧向引出的管路接口可直接对接车间集中除尘或焊烟收集系统，无需额外加装转接支架。

　　从功能实现逻辑来看，该夹持结构的核心设计思路是将电极的竖直进给通道与夹持执行机构做分层布置，顶部的竖直导向柱承担电极进给过程中的径向约束，避免长杆类电极进给时出现摆偏，框架中部的夹持执行模块采用对称式压块结构，夹持力沿电极径向均匀分布，不会对薄壁电极造成夹伤变形，同时压块接触面预留了防滑纹路，在电极承受轴向加工反力时不会出现轴向窜动。侧向布置的弯管通道并非冗余结构，在电极修磨、焊接作业过程中，产生的金属粉尘、焊烟可通过该通道直接被负压系统抽走，避免粉尘堆积在夹持机构的运动副间隙中，延长工装的维护周期。

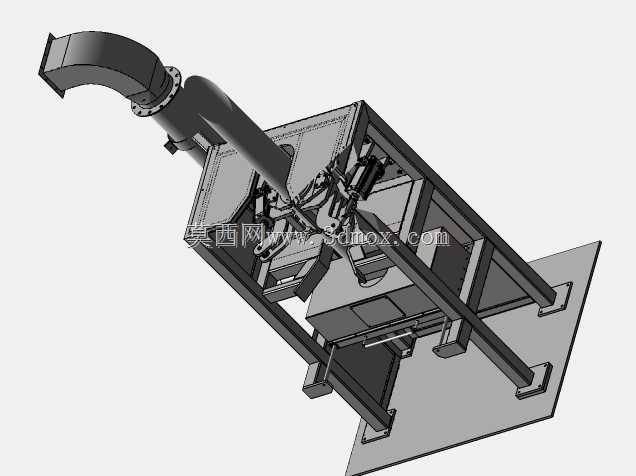

　　在结构细节处理上，框架的四根支撑立柱采用等截面方钢设计，既保证了整体结构的刚性，减少夹持作业时的结构形变，也为外部传感器、行程开关的安装预留了平整的安装面，无需额外焊接安装支架。中部的工作台面采用双层板结构，上层为耐磨钢板，直接承受电极作业时的飞溅、磨损，下层为结构承托板，两层板之间预留了走线空间，可将夹持机构的驱动管路、传感器线缆内置布置，避免现场作业时管线被剐蹭损坏。夹持机构的驱动端预留了标准安装接口，可根据现场工况选配气动驱动、液压驱动或者手动螺旋驱动，不需要对主体框架做二次加工改造，适配不同自动化程度的工位需求。

　　从安装适配性角度，底部安装底板的平面度公差控制在0.1mm以内，可保证整套装置安装后电极进给轴线与工作台面的垂直度满足精密加工要求，底板上的安装孔采用长圆孔设计，允许安装时做小范围的位置调整，降低现场安装的对位难度。侧向的除尘管路接口采用标准法兰连接尺寸，可直接对接车间现有DN100规格的除尘管道，不需要定制变径接头。整套结构的运动部件均做了防尘密封设计，在多粉尘的车间环境下，可有效避免金属碎屑进入导向间隙，减少卡滞故障的发生概率。

　　在实际工位应用中，该夹持装置可兼容不同直径规格的杆状电极，更换对应规格的夹持压块即可快速完成换型，换型过程不需要拆卸主体框架，单工位换型时间可控制在10分钟以内，适配多品种小批量的生产场景。结构设计时特意将维护点布置在装置的外侧，日常检查密封件、润滑导向柱时不需要拆开主体框架，降低日常维护的操作难度。框架侧面预留的安装位可加装到位检测传感器，实现电极装夹到位的自动检测，可直接接入自动化生产线的控制系统，无需额外做结构改造。
