EBMPAPST轴流风机方形安装机架结构

　　在工业通风、暖通空调、设备散热等场景中，轴流风机的安装固定结构直接决定设备运行稳定性与风道密封效果，本次呈现的机架结构适配EBMPAPST S6D800-CD01-01型号交流轴流风机，是风机与安装基面之间的核心连接承载部件。从实际工程应用来看，这类方形法兰式机架多用于墙体嵌装、设备箱体顶面安装、通风管道端口对接场景，比如厂房侧墙排风安装时，方形法兰边可直接贴合墙面预留洞口的安装平面，通过螺栓穿接法兰边的预留孔位完成固定，无需额外制作过渡连接支架，大幅减少现场安装的加工工作量。

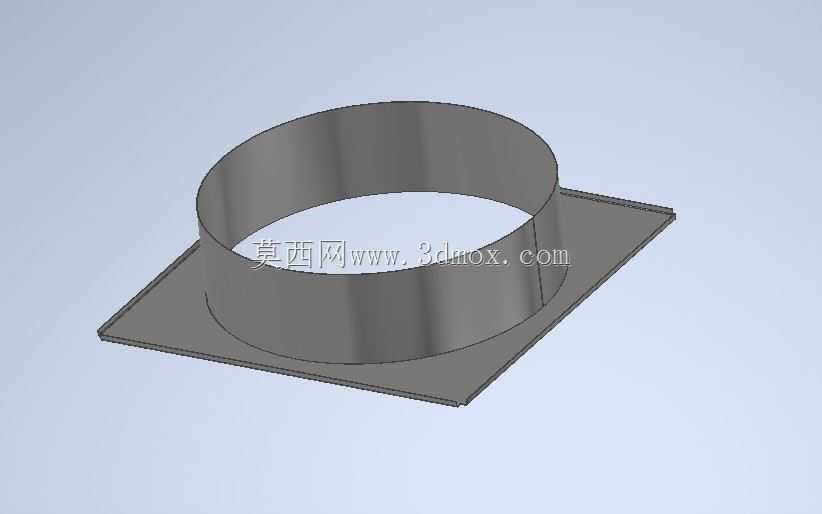

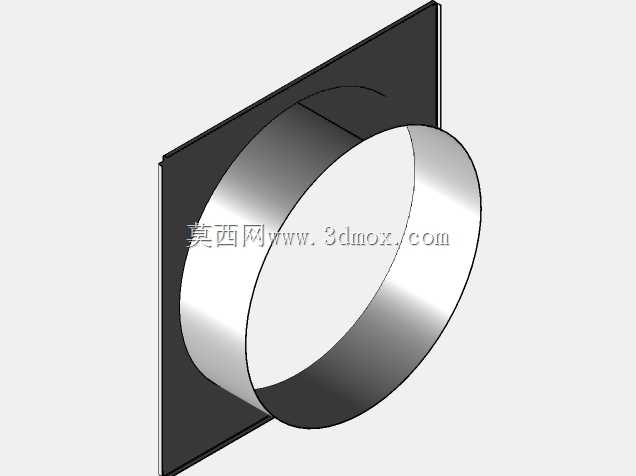

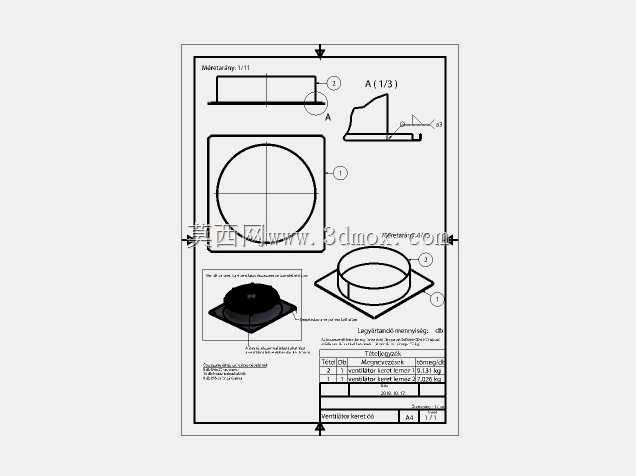

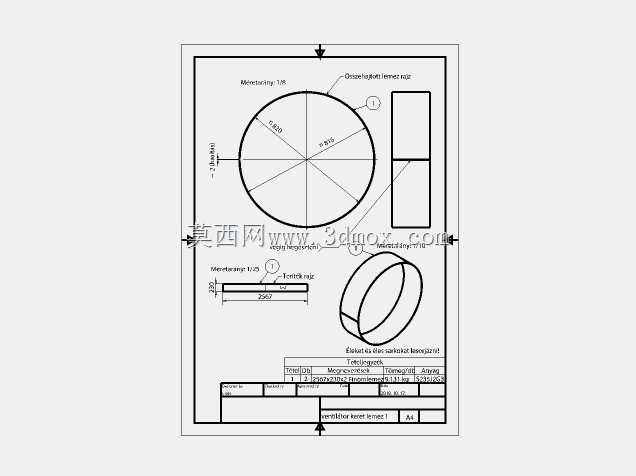

　　结构设计上，机架主体采用圆筒段加方形安装法兰的组合形式，圆筒段内径与对应型号轴流风机的外圆尺寸做间隙配合设计，配合公差控制在合理范围，既保证风机可以顺利嵌入圆筒内部，又能避免间隙过大导致的漏风问题，圆筒段的轴向长度刚好覆盖风机筒体的安装段，风机嵌入后可通过侧面的紧定螺钉或者圆周分布的点焊完成与机架的固定，防止风机运行过程中出现轴向窜动。底部的方形法兰边与圆筒段采用一体折弯或者焊接连接，法兰边的外伸尺寸经过载荷校核，能够覆盖安装基面的螺栓孔分布范围，法兰边的厚度根据风机运行时的振动载荷选取，避免长期运行出现法兰变形导致的密封失效问题。

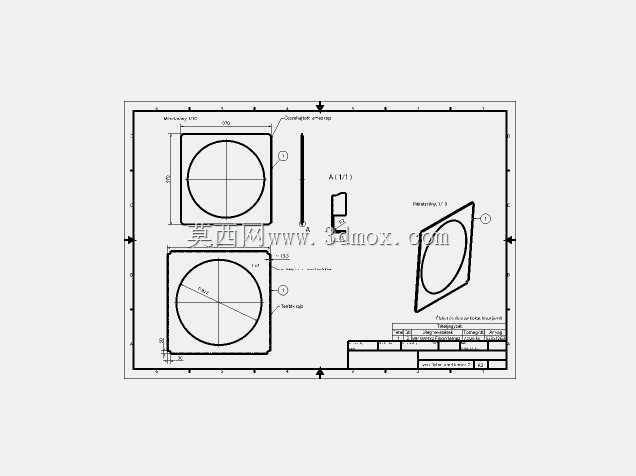

　　从安装边界来看，方形法兰的四个边预留均匀分布的安装孔位，孔位间距匹配常规建筑墙体、设备箱体的安装孔距标准，安装时法兰边与基面之间可加装橡胶密封垫，阻断风机运行时的振动传递到建筑结构或者设备壳体，同时提升风道的密封性能。圆筒段的内壁做光滑处理，减少风阻，避免气流经过机架段时产生额外的湍流噪音，圆筒与法兰的连接位置做圆弧过渡处理，降低应力集中，在风机长期运行产生振动的工况下，避免连接位置出现焊缝开裂或者结构疲劳损坏。

　　实际选型使用时，需要注意机架的圆筒内径必须与所选轴流风机的外径严格匹配，法兰边的安装孔位需要与现场安装基面的预留孔位对齐，若用于高空或者户外安装场景，还需要在法兰边位置加装防雨罩结构，避免雨水顺着圆筒流入风机内部或者室内空间。这类机架结构的建模过程需要重点关注圆筒与法兰的垂直度公差，若圆筒与法兰平面不垂直，会导致风机安装后出现倾斜，运行时动平衡受影响，产生额外振动与噪音，建模时需要以法兰安装平面为基准，约束圆筒的轴线与法兰平面的垂直公差，同时保证法兰平面的平面度，避免安装后出现贴合缝隙。

　　在不同的应用场景下，这类机架的材质可根据使用环境选择，普通室内通风场景可采用普通冷轧钢板折弯焊接后做喷塑处理，防腐要求较高的户外或者化工车间场景，可采用不锈钢板材制作，或者在表面做镀锌、防腐涂层处理。机架的整体载荷设计需要能够承受风机自身重量以及运行时的动载荷，保证在风机满负荷运行时，机架不会出现共振、变形等问题，法兰边的螺栓数量与规格需要根据风机重量与振动量级计算确定，避免螺栓松动导致的安装失效。
