Allgaier圆形振动筛分设备结构设计

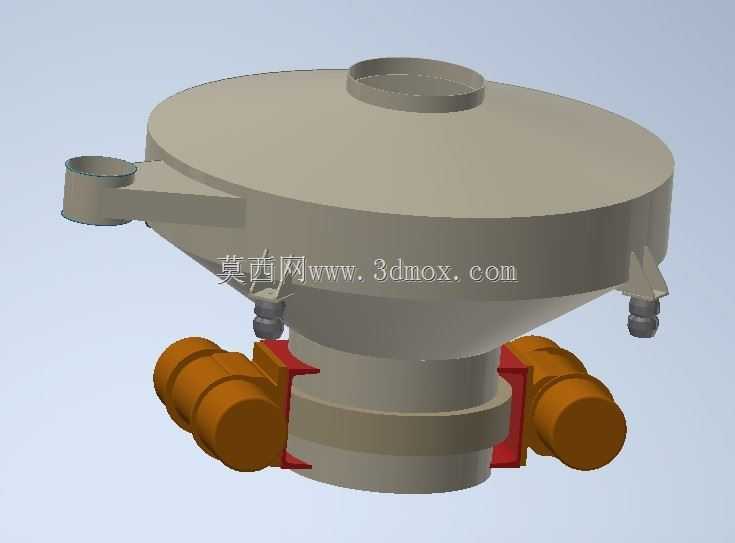

　　在精细粉体加工、食品原料分级、化工物料筛分、建材骨料分选这类对物料粒径均匀度有明确要求的生产场景里，圆形振动筛的出镜率始终居高不下，这类设备依靠振动电机产生的复合激振力，让筛面上的物料同时做水平回转与垂直抛射运动，既能避免细粉粘附筛网造成堵孔，也能让不同粒径的颗粒快速完成透筛与分层，相比直线筛在小空间内的筛分精度表现更突出。这款Allgaier结构的振动筛在设计时，首先考虑的是不同工况下的进料适配性，顶部设置的大口径进料口可以承接上游管道、料斗的来料，侧部预留的旁通口可用于大粒径杂质的快速排出，无需额外增设排渣溜槽就能完成粗料的导流，减少现场安装时的管路改造工作量。设备的筛体采用上盖、筛框、下部集料斗三段式法兰拼接结构，

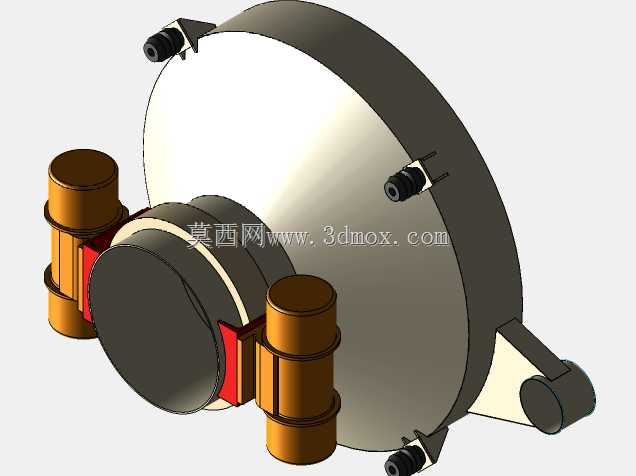

　　法兰连接面预留密封槽，可根据物料特性加装橡胶或硅胶密封垫，避免筛分过程中粉尘外溢，对于有防爆、洁净度要求的生产场景，还可在密封槽内加装导电密封条消除静电积累风险。下部锥斗的锥角设计经过反复校核，既保证筛下物料能依靠自重顺利滑落至出料口，不会在锥壁产生积料死角，也控制了设备整体的高度尺寸，适配多数厂房的层高限制，不会出现安装后顶部进料口对接困难、底部出料口空间不足无法接料的问题。两侧对称布置的振动电机是整个设备的激振核心，安装时通过调整电机两端偏心块的夹角，就能改变激振力的大小与物料在筛面上的运动轨迹，针对易堵网的超细粉体物料，可适当增大垂直方向的激振分量，强化筛网的自清理效果；针对流动性较好的大颗粒物料，可增大水平方向的激振分量，

　　延长物料在筛面上的停留时间，提升筛分精度。电机与筛体的连接部位采用加厚的安装支座，支座与筛筒之间加装减振橡胶块，既可以将电机的激振力高效传递到筛体，也能避免振动直接传导到机架与地面，降低设备运行时的噪音与对周边设备的振动干扰。设备底部的三个支撑脚采用可调式减振支腿，安装时可根据现场地面的平整度调整支腿高度，保证筛体处于水平状态，避免运行过程中物料向一侧偏移造成筛分效率下降，支腿底部预留的安装孔可直接与地面预埋螺栓固定，无需额外制作复杂的安装机架，降低现场安装的施工成本。筛框内部可根据筛分需求加装1-3层不同目数的筛网，每层筛网都配套有网架张紧结构，更换筛网时无需拆卸整个筛体，仅需松开对应层的张紧螺栓就能完成筛网更换，

　　大幅缩短设备维护的停机时间。上盖顶部设置的观察口可随时查看内部物料的运行状态，不用停机就能判断筛网是否出现破损、堵孔的情况，方便操作人员及时调整设备运行参数。在实际选型应用时，需要提前核算待筛分物料的堆积密度、处理量、粒径分布范围，匹配对应功率的振动电机与合适的筛网目数，同时要预留足够的设备周边操作空间，方便日常的检查、维护与易损件更换。这款结构的振动筛整体没有复杂的传动部件，日常维护仅需定期检查振动电机的轴承润滑情况、连接螺栓的紧固状态、减振块的老化程度即可，运行稳定性较强，可长时间连续运行，适配从食品级原料到工业矿粉的多类物料筛分需求，在中小型生产线的物料分级工序中具备较高的适配性。
