工业设备方管焊接支撑承载机架

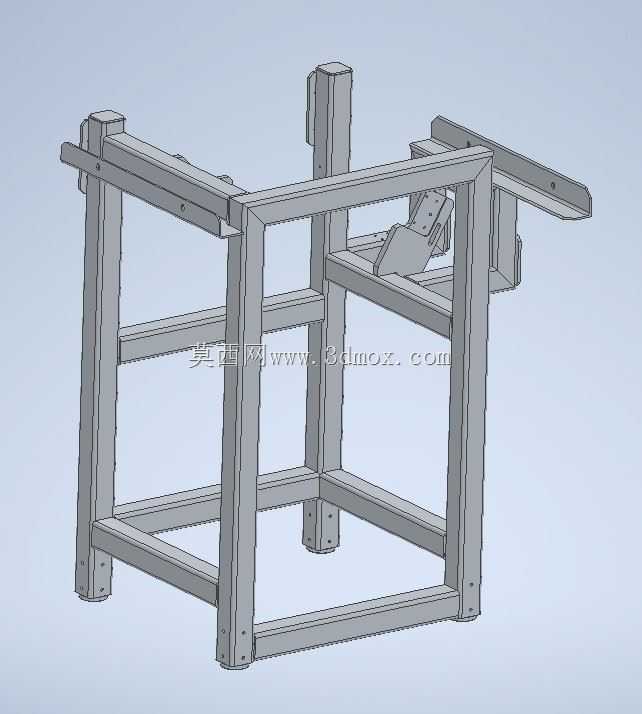

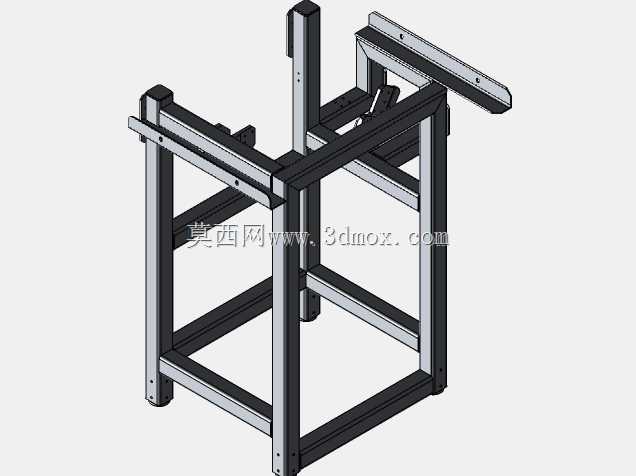

　　这款方管焊接成型的支撑结构，是工业生产场景里非标自动化设备、中小型加工工位常用的承载基体，日常在装配工位、物料暂存台、轻型加工设备的底部承托场景中十分常见，区别于铸件一体机架，这类型材焊接机架的加工周期更短，可根据现场安装空间灵活调整尺寸，适配不同厂区的布局需求。从结构设计逻辑来看，整体采用矩形截面型钢搭建主框架，四根竖直方管作为主要承力立柱，底部通过横向、纵向的方管焊接形成闭合底框，既保证了底部与地面安装时的接触刚度，也能避免立柱受侧向力时出现根部弯折的问题；中层设置的两道横向连接杆，主要作用是缩短立柱的长细比，避免机架在承受顶部设备动载荷时出现立柱共振，尤其是当顶部搭载有振动送料机构、轻型冲压模组这类存在周期性激振力的部件时，

　　中层横撑的位置直接决定了机架整体的抗振性能，设计时通常会将横撑设置在立柱总高度的三分之一处，兼顾抗振效果与机架下部的操作空间。机架侧方延伸出的悬臂安装位，是为了搭载附属操作组件预留的结构，比如光电检测支架、操作按钮盒、小型物料导槽这类不需要布置在主承载面的部件，悬臂根部额外加焊的三角形加强筋，能够抵消悬臂端载荷带来的弯矩，避免长期使用后悬臂出现下挠变形，加强筋的焊缝采用满焊处理，焊后需要做应力释放，避免焊接残余应力导致机架放置后出现整体翘曲。从安装边界来看，立柱底部预先加工的安装孔，适配常规的膨胀螺栓固定规格，安装时需要保证四个底脚的平面度误差控制在0.5mm以内，避免机架安装后出现内应力，导致顶部搭载的设备运行精度受影响；

　　主框架顶部的安装面预留了多组螺纹孔位，孔位间距按照通用工业设备的安装基准设计，能够直接适配多数标准款轻型加工设备、检测工装的安装尺寸，不需要二次打孔加工。实际使用过程中，这类支撑结构的额定静载通常能达到五百公斤以上，满足多数轻型工业设备的承载需求，方管的壁厚选择会根据实际承载重量调整，常规工况下选用2mm壁厚的矩形管即可满足使用要求，如果承载设备存在较大冲击载荷，则会更换为3mm及以上壁厚的型材，同时在立柱内部增加加强衬套，提升立柱的抗冲击能力。设计这类焊接机架时，还需要提前考虑现场的走线需求，框架的方管内部可以作为走线通道，在对应位置预留穿线孔，避免线缆外露在机架外侧，既提升现场的整洁度，也能避免生产过程中线缆被工件剐蹭出现破损。

　　和铝型材搭建的机架相比，焊接钢构机架的整体刚性更好，成本更低，适合在载荷较大、不需要频繁拆装调整的工位使用，焊接完成后表面做喷塑处理，能够适应车间内的油污、粉尘环境，长期使用不会出现表面锈蚀的问题，日常维护只需要定期检查连接位置的焊缝是否出现开裂，底脚固定螺栓是否松动即可，维护成本极低。
