管道隔振吊挂承重连接构件

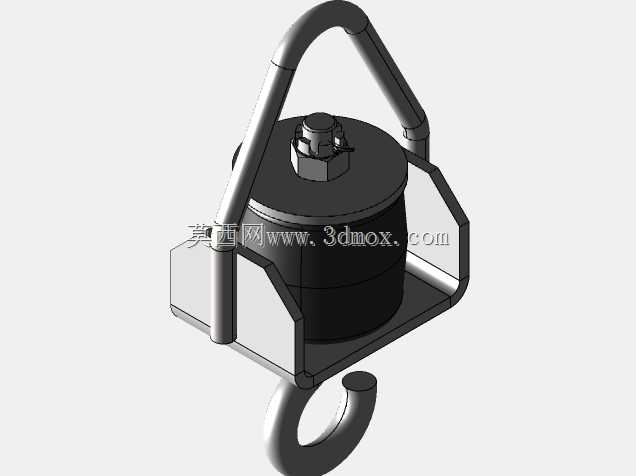

　　在工业管道布设、振动设备配套管路安装场景中，这类吊挂构件的核心作用是隔绝振动沿吊装路径的刚性传递，避免管路振动传导至建筑结构或配套支架引发共振噪音，同时承担管路及内部介质的静态、动态载荷。从结构设计逻辑来看，构件采用框架式承力主体搭配中部弹性阻尼单元的布局，上部弯折成型的U型挂架作为与顶部吊装点的连接端，两侧折边形成对中部弹性体的侧向限位，避免弹性单元在受载时出现横向窜动；中部的弹性阻尼块是核心功能部件，通过上下金属压盖与锁紧螺母实现预紧力可调，可根据吊挂载荷的大小调整压缩量，匹配不同工况下的隔振频率要求；下部延伸出的弯钩结构直接与被吊挂的振动管或设备吊点连接，弯钩末端做了防脱圆弧处理，避免受振动冲击时出现吊点滑脱的风险。

　　从安装边界来看，上部U型挂架的两个支臂间距适配常规吊装型钢的安装孔位，无需额外加工转接件即可直接通过螺栓固定在顶部吊装梁或预埋吊点上，整体安装高度在常规工业吊装空间内不会占用过多垂直净距，适合在厂房层高有限、管路排布密集的场景下使用。弹性单元的外径尺寸控制在框架内部，不会超出两侧折边的外轮廓，避免相邻吊挂构件安装时出现干涉，下部弯钩的开口尺寸适配常规管道抱箍的吊耳孔径，可直接与标准抱箍配套使用，减少现场加工适配的工作量。

　　实际工况应用中，这类吊挂构件多用于有振动源的管路系统，比如风机进出口的通风管道、振动输送设备的配套料管、水泵进出口的输水管道等场景，相比刚性吊装件，它能将管路运行时产生的高频振动衰减80%以上，避免振动传导至建筑结构引发的结构传声问题，同时弹性单元的阻尼特性可以缓冲管路启停时的冲击载荷，减少吊装点的应力集中，延长管路连接部位的密封件使用寿命。设计时特意将承力框架的弯折处做了大圆弧过渡，避免应力集中导致的框架疲劳断裂，中部锁紧螺母采用防松结构，在长期振动工况下不会出现预紧力衰减的问题，两侧折边与弹性体之间预留了微小的侧向活动间隙，允许管路在热胀冷缩时产生微小位移，不会对吊装点产生额外的附加应力。

　　从受力角度分析，上部U型挂架采用对称受力结构，载荷通过两侧支臂均匀传递到顶部安装点，避免单侧受力导致的安装螺栓受剪失效，中部弹性体的压缩行程控制在合理范围内，既保证足够的隔振变形量，又不会因压缩量过大导致弹性体过早疲劳损坏，下部弯钩与承力底座采用一体化成型结构，避免焊接连接带来的焊缝疲劳风险，整体结构没有多余的零散部件，现场安装时只需完成顶部固定、下部吊点连接、预紧力调整三个步骤即可投入使用，后期维护也仅需定期检查锁紧螺母的预紧状态，无需复杂的保养操作。在管路系统的振动治理项目中，这类吊挂构件是最常用的被动隔振部件，选型时主要根据吊挂点的静载荷、管路振动频率来匹配对应刚度的弹性单元，本次建模的构件覆盖了常规中小管径振动管的载荷范围，可直接用于对应工况的吊装方案设计、装配模拟，提前验证安装空间与干涉情况，减少现场安装时的适配问题。
