带扭矩限制的长行程链传动牵引机构

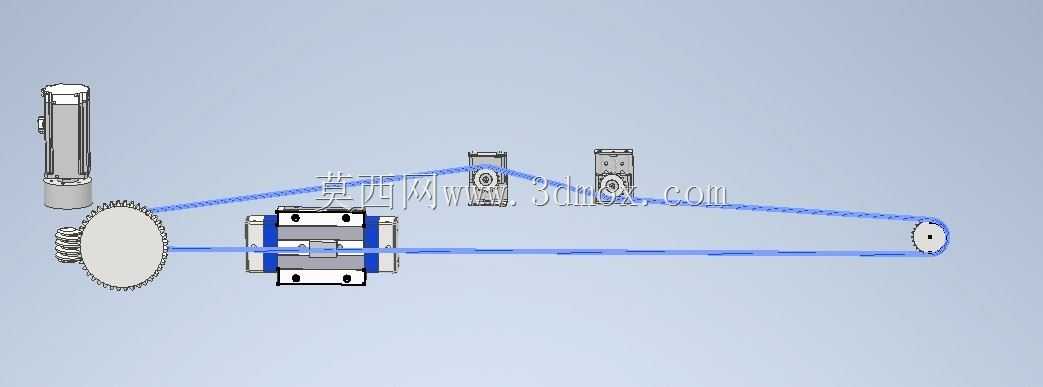

　　这套链传动牵引机构的设计初衷，是替代原有梯形丝杠传动方案，解决长行程工况下丝杠挠度大、传动效率低、成本过高的痛点，核心适配1000kg级负载的水平往复直线输送场景，常见于车间重型物料周转线、自动化仓储出入库接驳段、长距离工件移送工位这类需要稳定直线牵引的作业环节。整套传动的动力输入端集成制动电机与扭矩限制器，动力经蜗轮蜗杆副减速后传递给主动链轮，驱动闭合链条带动线性滑车沿导轨做往复运动，从动端设置张紧链轮，两个张紧轮均采用弹簧加载结构，可自动补偿链条运行过程中的磨损伸长与工况波动带来的松紧变化，避免跳齿、脱链故障，保障传动啮合精度。

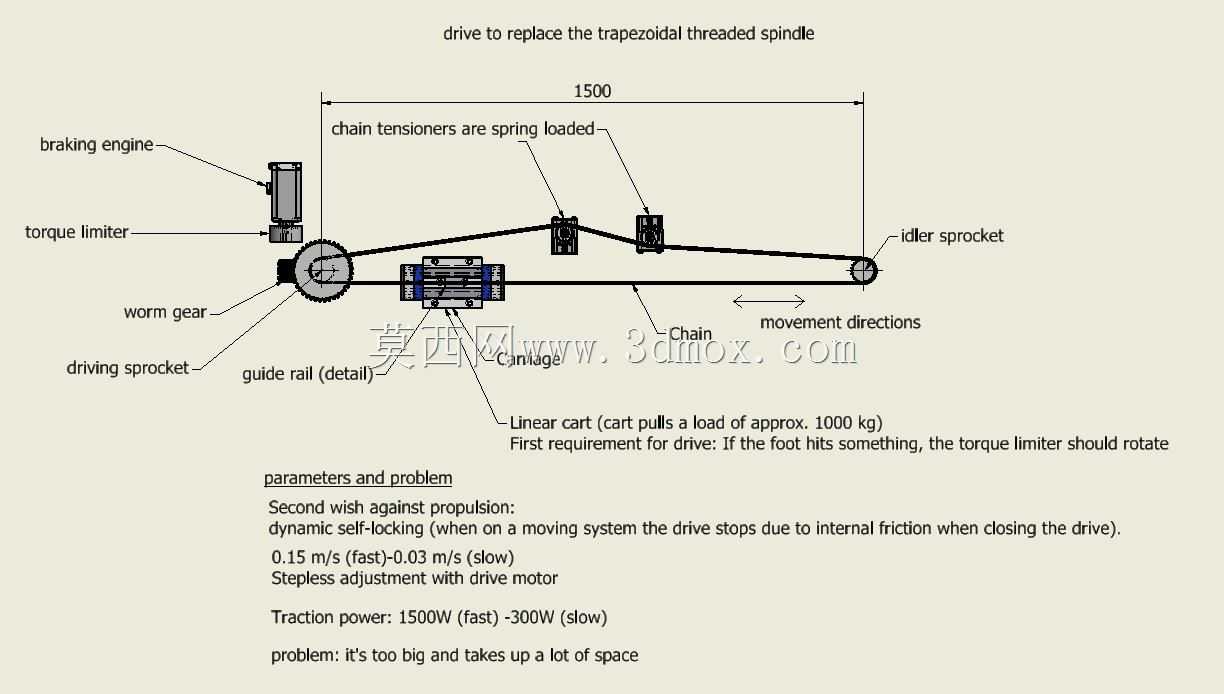

　　从结构布局来看，整套机构的水平安装总跨度为1500mm，线性滑车的有效行程覆盖两个端点链轮之间的链条直线段，导轨采用分段式细节设计，在滑车运行全程提供侧向与垂向支撑，抵消链条牵引过程中产生的附加弯矩，避免滑车卡滞。扭矩限制器作为核心安全保护部件，设置在电机与蜗轮蜗杆输入端之间，触发阈值匹配1500W快档、300W慢档的动力输出特性，当滑车行进路径上出现异物卡滞、脚料碰撞等意外负载时，扭矩限制器会自动打滑切断动力传递，避免电机堵转烧毁、链条过载拉断、滑车结构变形等连锁故障，适配产线突发工况的安全防护需求。

　　传动参数匹配上，机构设置两档运行速度，快档运行速度0.15m/s，适配常规工况下的快速移送需求，慢档运行速度0.03m/s，适配精准对位、重载启停的作业场景，速度调节通过驱动电机的无级调速功能实现，无需额外更换传动副。整套传动具备动态自锁特性，当驱动装置停止输出时，依靠蜗轮蜗杆副的内部摩擦阻力即可实现位置锁定，无需额外加装制动抱闸机构，简化了整体结构，也降低了停机后滑车滑移的风险。

　　设计过程中需要重点关注几个安装边界：首先是主动链轮端的同轴度要求，蜗轮蜗杆输出轴与主动链轮的安装同轴度公差需控制在0.1mm以内，避免偏载造成链轮齿面异常磨损、链条侧向受力过大；其次是弹簧张紧装置的预紧力调整，预紧力过大会加剧链条与链轮的啮合磨损，增大运行阻力，预紧力过小则无法抵消链条松边垂度，高速运行时容易产生振动跳齿，需根据链条型号、跨度、负载重量匹配对应的弹簧压缩量；第三是导轨的安装直线度，全程直线度公差需控制在0.2mm/m以内，接头处需做平滑过渡处理，避免滑车运行到接头位置产生卡顿冲击。

　　这套方案对比梯形丝杠传动，在1500mm的长行程场景下，传动效率可提升30%以上，同时大幅降低了长丝杠的加工、安装难度，成本仅为同规格丝杠传动的60%左右，且链条传动的维护更便捷，仅需定期补充润滑、检查张紧量即可，无需像丝杠一样定期检查螺母间隙、做防尘防护。不过这套结构也存在固有局限，即整体横向占用空间较大，在安装空间局促的工位需要优化张紧轮的布局位置，压缩整体安装宽度，同时链条传动的运行噪音相比丝杠略高，在有静音要求的车间场景需要加装静音链条或者隔音护罩。

　　建模过程中需要重点还原链轮的齿形参数、链条的节距匹配关系，弹簧张紧装置的活动行程需要预留足够的余量，扭矩限制器的安装接口需要与电机输出轴、蜗杆输入端做精准适配，导轨的细节结构要还原支撑面的导向特征，线性滑车与链条的连接结构要做等强度设计，避免牵引点应力集中造成断裂。整个机构的运动仿真需要模拟卡滞工况下扭矩限制器的打滑动作，验证安全保护逻辑的有效性，同时模拟不同张紧力下链条的运行状态，确认张紧参数的合理区间。
