工业双层操作走道及支撑钢架结构

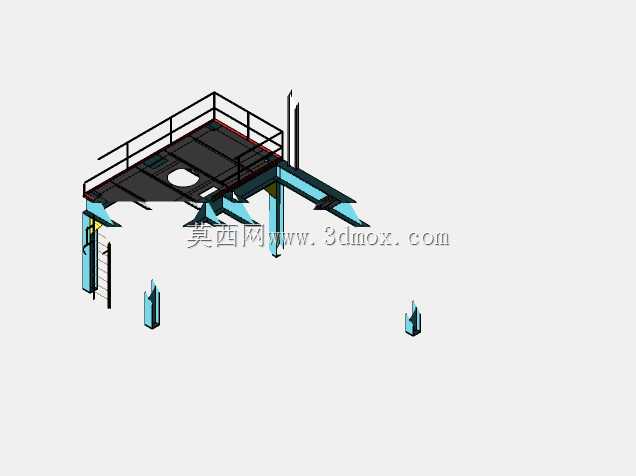

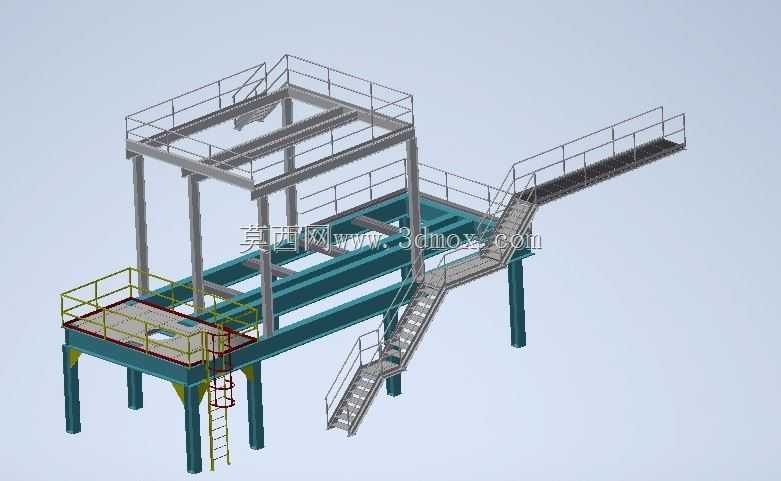

　　这套钢架走道与支撑结构，主要服务于工业厂区内大型生产设备的高位操作、巡检与设备维护场景，常见于化工生产装置区、重型装备组装车间、物料输送中转工段这类需要人员抵达高位作业面的区域，解决地面与高位操作点位之间的人员通行、作业站位承载、临边安全防护的实际需求。整套结构采用模块化钢架拼接思路，主体支撑为多根等截面H型钢立柱，立柱底部预设地脚螺栓连接法兰盘，可直接与预埋在混凝土基础上的锚栓配合固定，安装时需保证各立柱的垂直度偏差控制在千分之一以内，避免上层平台受力后出现附加弯矩。上层主操作平台的框架采用H型钢焊接成井字梁格，梁格上方铺设花纹防滑钢板，钢板与梁架之间采用段焊固定，每段焊缝长度不小于50mm，间距控制在300mm，

　　既保证踏板的承载刚度，也避免满焊带来的钢板热变形问题。平台临边全部设置1.2米高的防护栏杆，栏杆采用圆管焊接，上下设置两道横杆，底部设置100mm高的挡脚板，防止作业时工具、小件物料从平台边缘坠落。连接地面与上层平台的斜向钢梯，踏步采用防滑花纹钢板弯折成型，踏步高度统一为180mm，踏步宽度250mm，梯段两侧同样设置与平台等高的防护扶手，梯段与主平台梁架采用螺栓铰接连接，方便后期拆装调整。向外延伸的悬空走道段，下方设置斜向支撑牛腿与主立柱连接，走道宽度设置为800mm，仅满足单人巡检通行需求，走道端部同样设置封闭栏杆，避免人员误踏临空区域。下层低位操作平台距离地面高度为2.2米，主要用于设备中部点位的操作与检修，

　　平台一侧设置直爬梯连接地面，直爬梯踏棍采用直径20mm的圆钢，间距300mm，爬梯外侧设置半包围护笼，护笼起始高度距离地面2米，符合高位爬梯的安全防护要求。整套结构的所有钢构件表面均做除锈后环氧富锌底漆加面漆的防腐处理，可适应一般工业厂房内的腐蚀环境，若用于户外或高腐蚀工况，可更换为热浸镀锌的表面处理工艺。设计过程中，主承载梁的选型按照均布活荷载每平米2.0kN进行校核，同时考虑1.0kN的集中荷载作用于踏步、栏杆最不利位置的强度与刚度验算，保证结构在人员走动、携带工具作业时的变形量不超过跨度的1/250，避免出现明显的晃动感。安装边界方面，整套结构的占地投影尺寸需结合现场设备的布置预留，立柱基础需避开地下管线、设备地坑的位置，

　　各连接节点的螺栓均采用8.8级高强度螺栓，安装完成后需对所有螺栓进行防松处理，焊接位置需补做防腐涂层。结构的走道走向可根据现场设备的操作点位灵活调整延伸段的长度与角度，主平台的开口位置可根据现场设备的穿层需求预留，比如设备的传动轴、管线穿过平台的位置，可在梁格制作时提前预留对应尺寸的洞口，洞口四周设置加高挡边，防止杂物从洞口掉落至下层设备区域。
