差分放大电路原理演示仿真结构

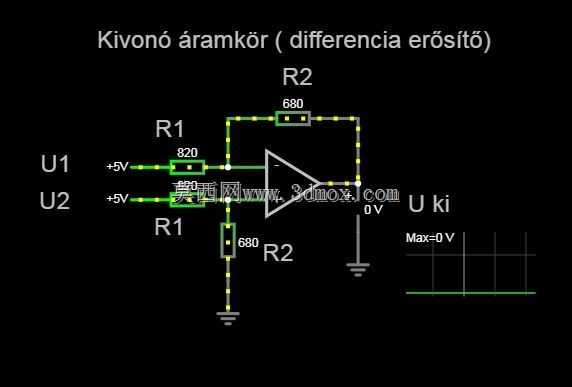

　　在工业测控、传感器信号调理的实际工程场景里，差分放大电路是处理小信号差分输入、抑制共模干扰的核心基础单元，这套仿真结构完整还原了经典电阻匹配式差分放大拓扑的工作逻辑，可直接用于电路原理验证、教学演示以及前端信号调理模块的前期方案推演。从实际用途来看，这类电路常部署在工业现场的传感器输出端，比如应变片、热电偶这类输出毫伏级差分信号的传感元件，现场往往伴随电机启停、电源纹波带来的共模电压干扰，差分放大结构可以精准放大两个输入端的电压差值，同时把两端共有的干扰电压抵消掉，避免有效信号被噪声淹没。这套结构采用对称电阻匹配设计，两个输入端的接地电阻、反馈电阻分别取相同阻值，从设计思路上完全遵循差分放大的阻抗匹配原则，

　　同相端与反相端的输入电阻保持一致，反馈电阻与接地电阻的比值决定电路的差分增益，实际选型时只要调整两组电阻的比值，就能灵活适配不同幅值输入信号的放大需求，不需要改动核心拓扑结构。从电路的安装边界来看，这套结构的所有元件都采用通用直插或贴片封装的标准尺寸，运算放大器可选用通用单运放器件，电阻采用常规0805贴片或者1/4W直插电阻即可，整个电路的PCB占用面积极小，可直接集成在传感器信号调理板、数据采集卡的前端输入通道上，不需要额外预留大尺寸安装空间，外围仅需匹配电源去耦电容就能稳定工作。实际工程应用中，这套结构的输入共模电压范围受运放供电电压限制，图中演示采用+5V单电源供电的场景，可适配单电源供电的低功耗测控设备，

　　若需要处理双极性交流差分信号，只要将供电改为正负双电源即可，不需要调整电阻参数。在信号传输路径上，两个输入端的走线需要做等长处理，避免走线阻抗不对称导致共模抑制比下降，这也是实际PCB设计中需要重点注意的细节，这套仿真结构里特意标注了各电阻的连接节点，可直接对应到实际布线的网络标号，减少原理图到PCB转换时的接线错误。对于三维建模从业者而言，这套电路仿真结构可以作为电子设备内部电路模块的原理参考，在做测控类设备、工业传感器的整机三维装配时，可依据这套拓扑的元件尺寸预留PCB安装位、接线空间，同时结合电路的供电需求规划内部走线的走线路径，避免强电走线与模拟信号走线平行排布引入干扰。从功能特性上看，

　　这套对称结构的差分放大电路共模抑制比完全取决于两组电阻的匹配精度，实际生产中如果选用1%精度的金属膜电阻，就能达到40dB以上的共模抑制能力，若需要更高的抗干扰性能，可将电阻更换为0.1%精度的精密电阻，或者直接选用集成差分放大芯片，而这套基础拓扑的工作逻辑是所有集成差分器件的内部核心原理，掌握这套结构的参数匹配逻辑，就能快速适配不同场景的信号调理需求。在教学演示场景中，这套仿真结构可以直观展示差分信号的放大过程、共模干扰的抑制效果，通过调整输入信号的幅值、电阻的阻值，就能实时观测输出电压的变化，帮助初学者快速理解差分放大的工作原理，相比纯理论讲解更具实操参考价值。实际设备选型时，只要确定前端传感器的输出差分电压范围、需要的输出信号幅值，就能通过电阻比值计算出合适的增益，再根据现场的干扰等级选择对应精度的电阻、合适带宽的运算放大器，就能快速搭建出稳定可用的信号调理前端，不需要从零开始验证拓扑可行性，大幅缩短前期研发的验证周期。
