带出料输送结构的工业振动筛分设备

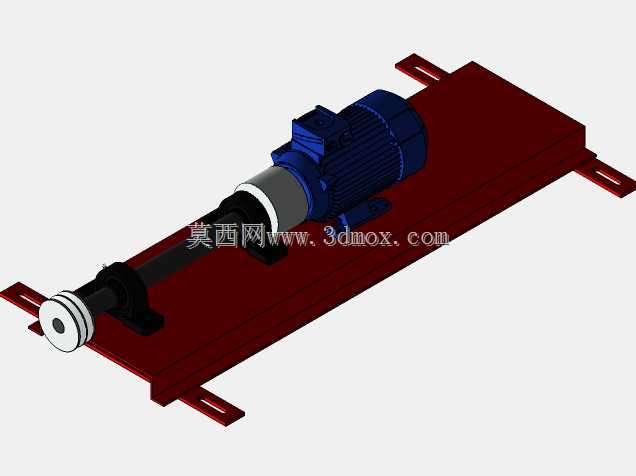

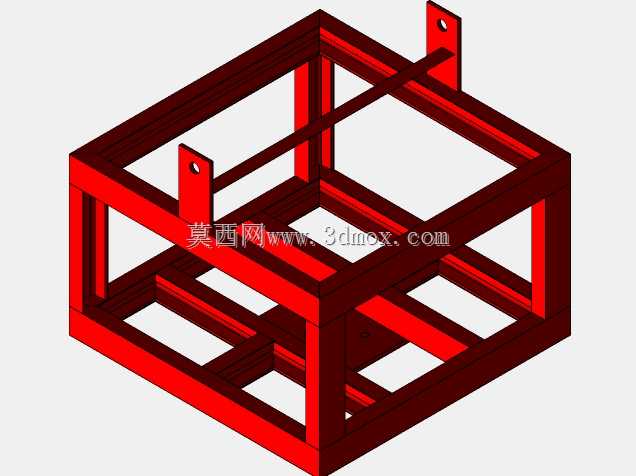

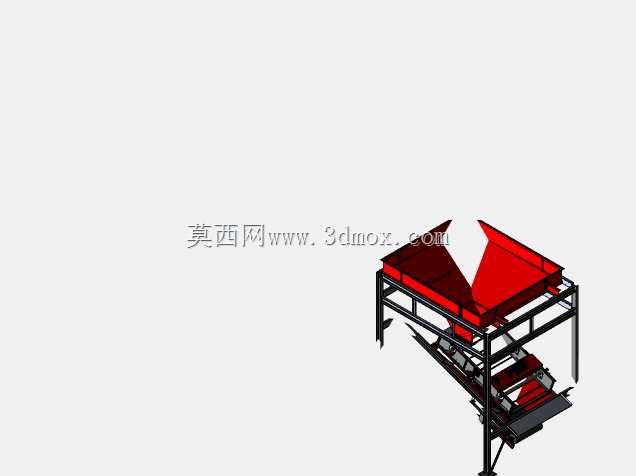

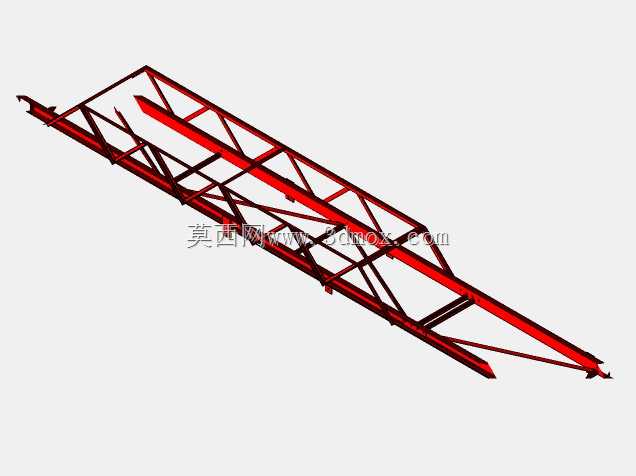

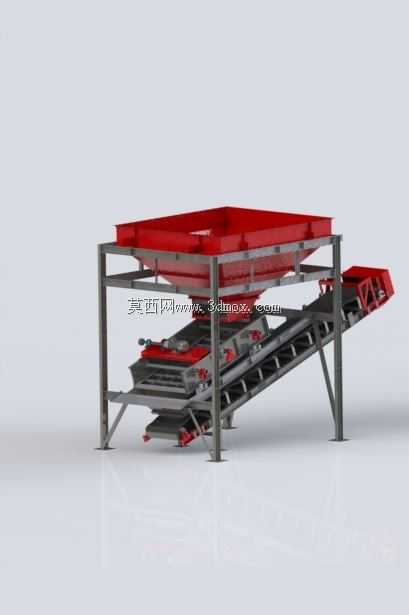

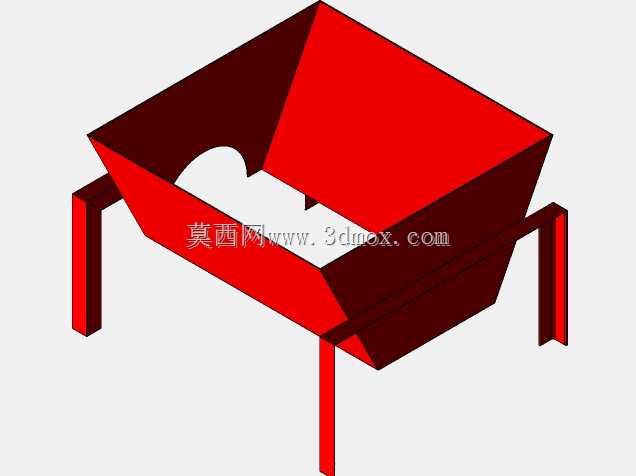

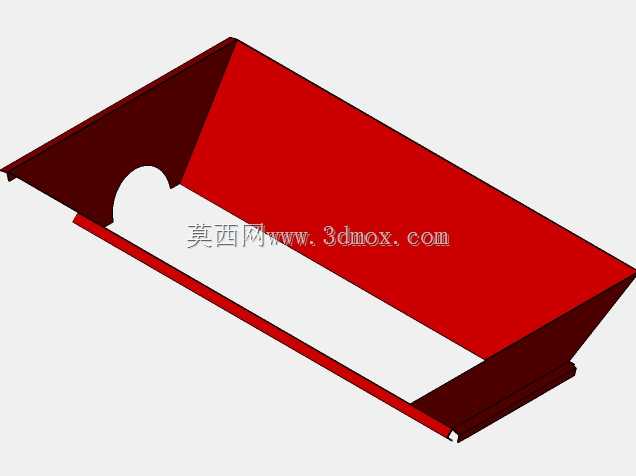

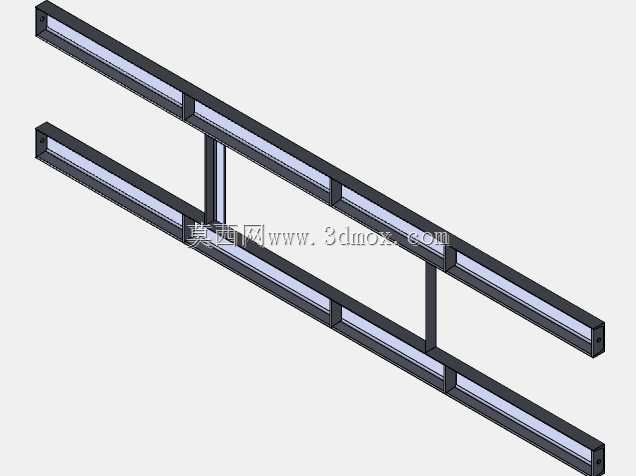

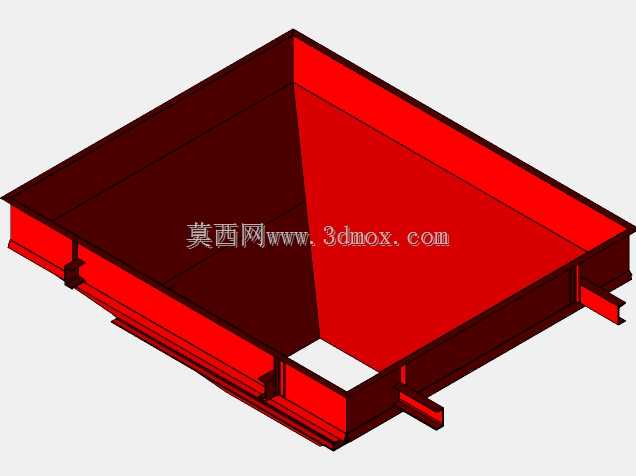

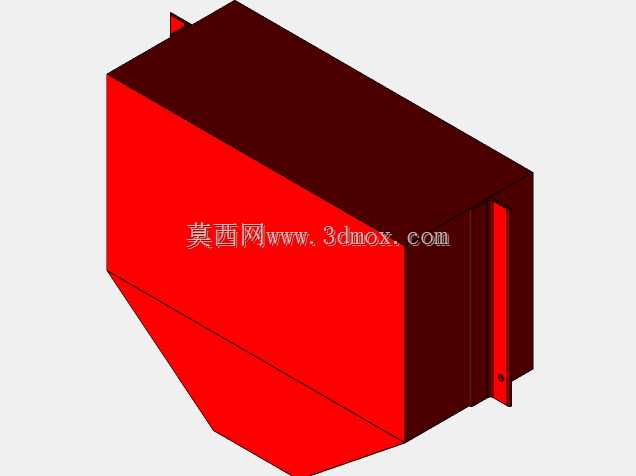

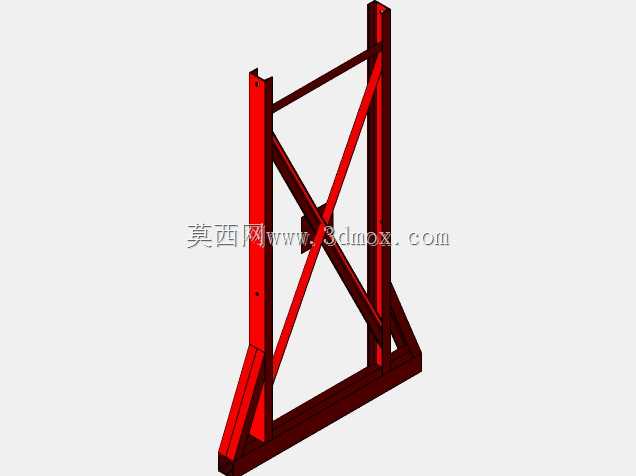

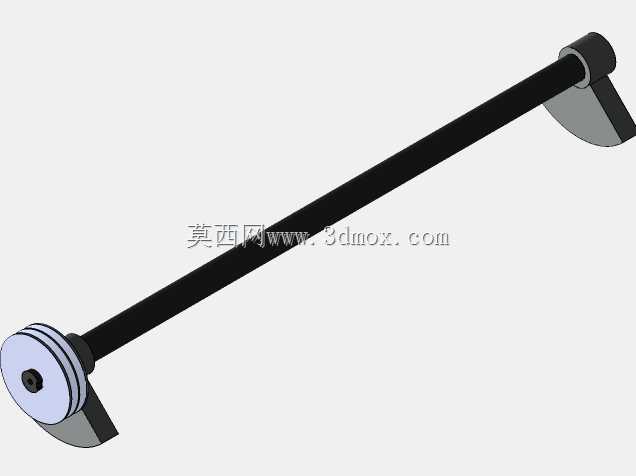

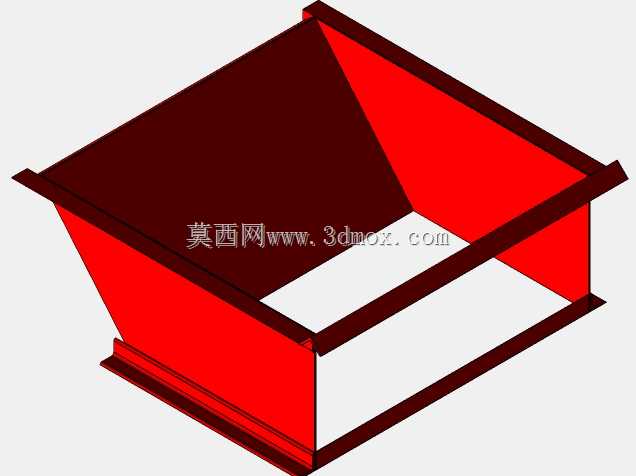

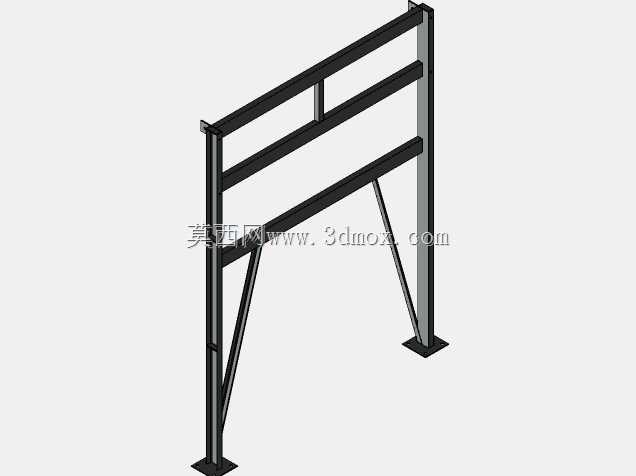

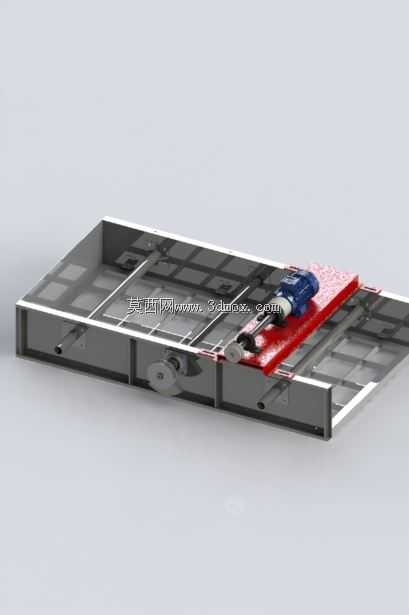

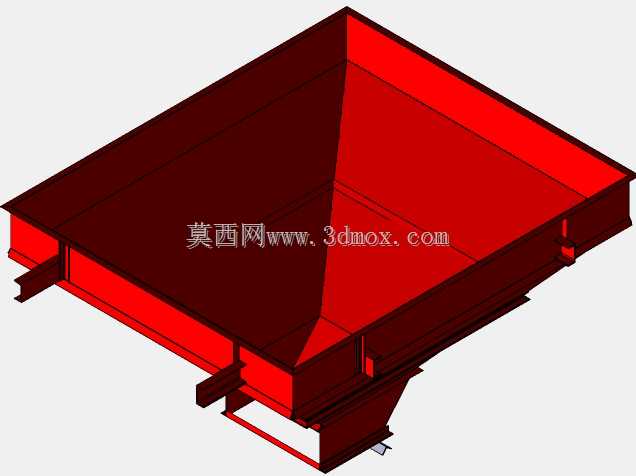

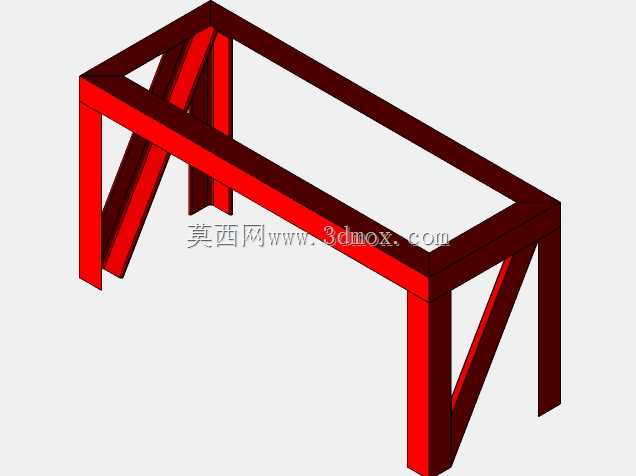

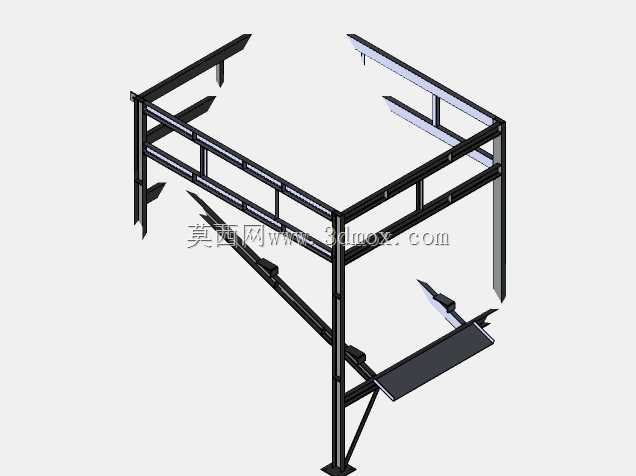

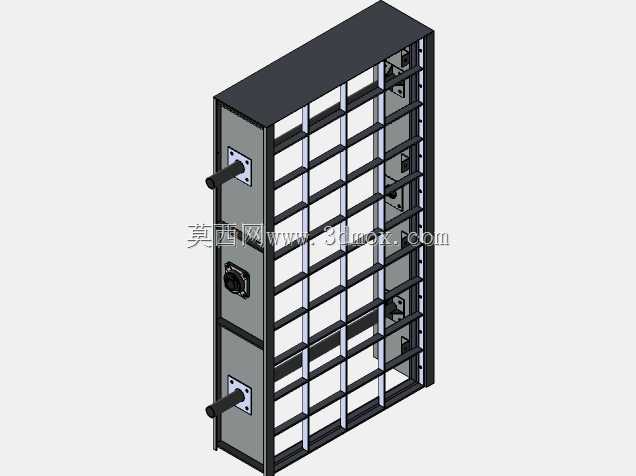

　　在矿山、建材、粮食加工、固废处理这类散料处理场景里，筛分环节的效率直接决定整条产线的连续运转能力，这款带一体化出料输送结构的振动筛分设备，就是针对中小产能散料分级需求设计的落地式筛分单元。从现场安装的角度看，设备整体采用框架式方管焊接支撑结构，进料端的敞口料斗做了外翻边设计，方便和上游的料仓出料口、皮带机落料段做密封对接，避免散料下落过程中出现扬尘、撒料问题，料斗的容积设计匹配常规每小时15-30立方的进料量，不会因为进料瞬时流量过大出现堆料堵料的情况。设备核心的筛箱部分采用低重心布置，激振单元安装在筛箱侧下方位置，相比顶置激振结构的同规格设备，整体运行振幅更稳定，横向摆动量控制在更小范围，对安装基础的承重载荷要求更低，

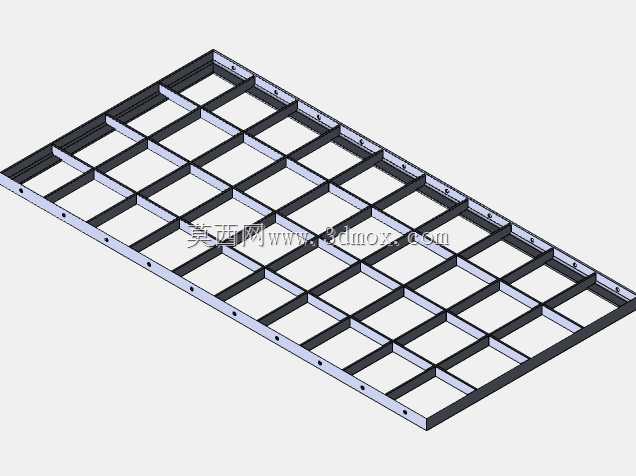

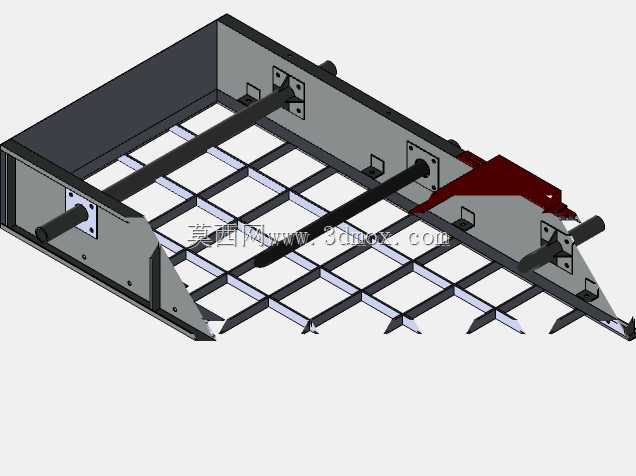

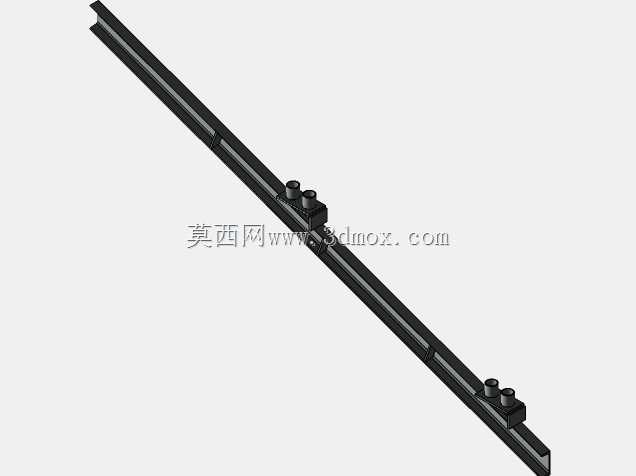

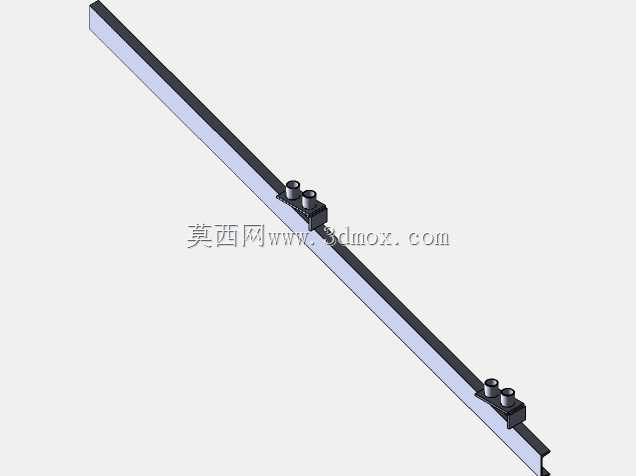

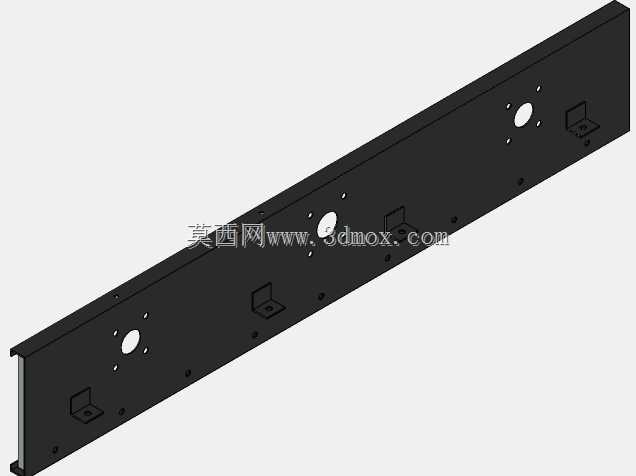

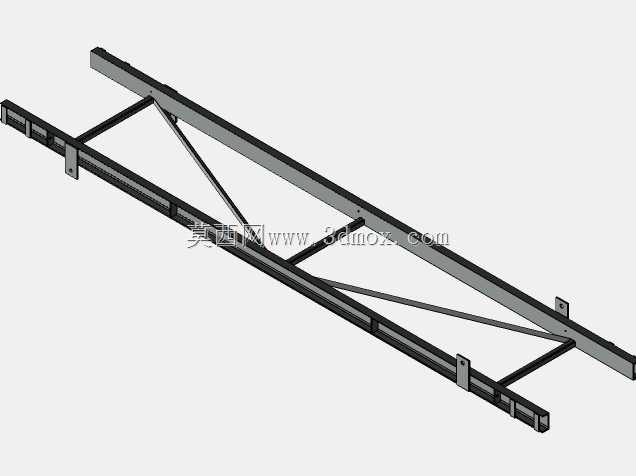

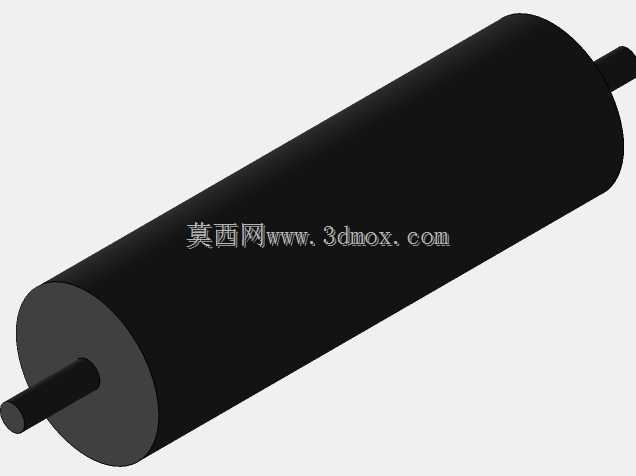

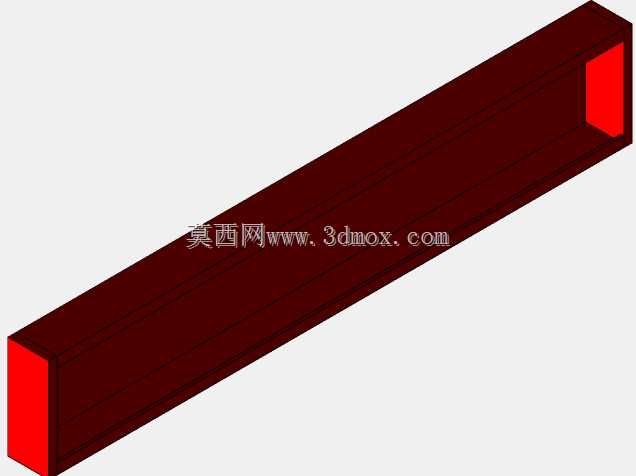

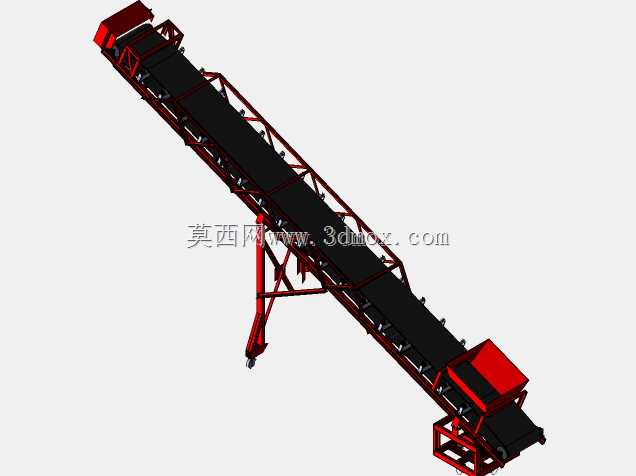

　　不需要做额外的厚重混凝土基础，普通硬化地面打膨胀螺栓就能完成固定，适合中小型加工车间的场地改造需求。筛箱的筛面采用倾斜布置，倾角控制在15-18度区间，这个角度是经过多轮物料测试确定的，既能保证颗粒物料在筛面上保持足够的向前运动速度，避免筛孔堵塞，又不会因为倾角过大导致物料停留时间过短，降低筛分精度。筛面下方的支撑横梁做了等间距排布，每根横梁都和筛箱侧板采用满焊连接，焊后做整体去应力处理，避免长时间高频振动下出现焊缝开裂、横梁变形的问题。和常规 standalone 振动筛不同，这款设备在筛下物和筛上物的出料端都集成了皮带输送结构，筛下的合格细料直接通过下方的水平皮带输送到下游接料点，筛上的大粒径物料则顺着筛面末端的斜向皮带输出，

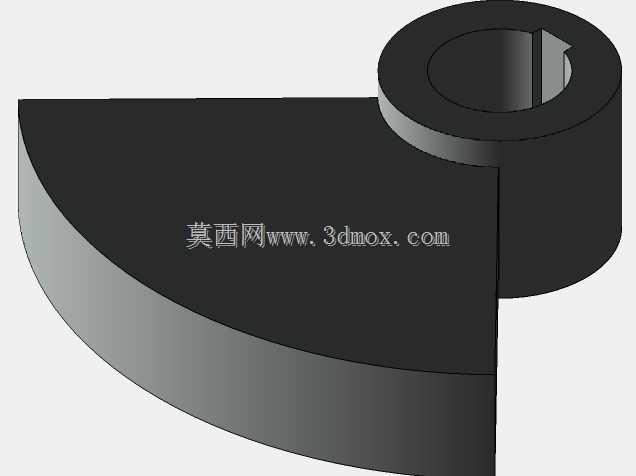

　　不需要额外在筛分设备出料位置单独配置转接输送机，减少了产线布置时的设备对接工作量，也节省了车间的占地空间，整套设备的长度方向安装边界控制在6米以内，宽度方向不超过2.5米，高度方向最高点在3.2米左右，适配大部分标准厂房的层高要求。从功能实现逻辑上看，设备的振动参数可以根据处理物料的特性做调整，比如处理含水率偏高的砂石料时，可以适当调高激振力，增大筛面振幅，避免湿料粘堵筛孔；处理粮食、塑料颗粒这类易破损物料时，可以适当调低激振频率，减小物料在筛面上的跳动幅度，减少颗粒破碎率。设备的筛网采用快拆式压条固定结构，更换不同孔径的筛网只需要松开两侧压条的固定螺栓，不需要整体拆解筛箱结构，日常维护更换筛网的时间可以控制在半小时以内，

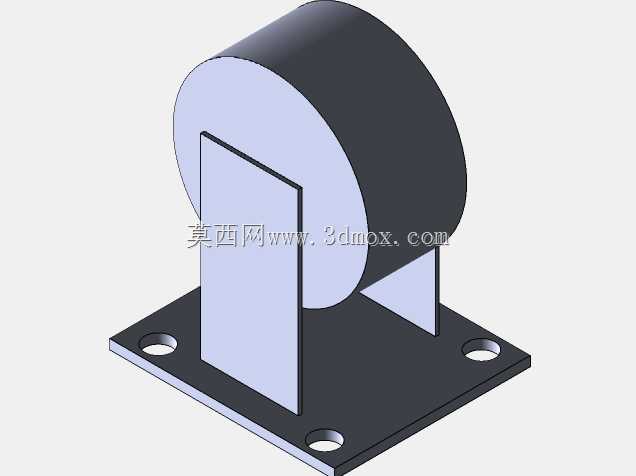

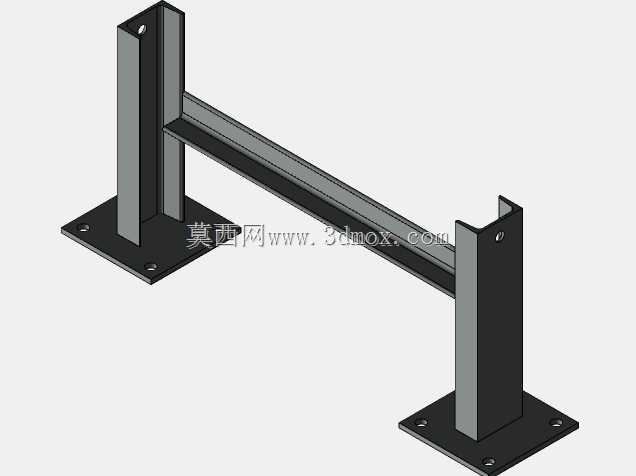

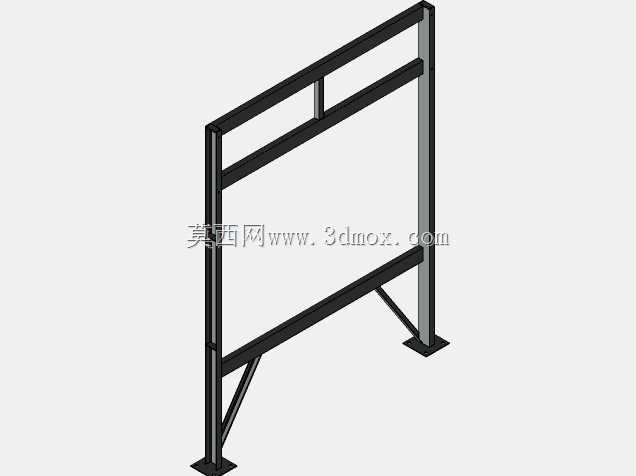

　　大幅减少设备停机维护的时间成本。支撑框架的支腿底部设计了可调式减震垫铁，安装时可以通过调整垫铁高度来校准筛箱的水平度，抵消地面不平整带来的安装误差，同时减震垫铁内置的橡胶减震块可以吸收设备运行时产生的高频振动，避免振动传递到地面影响车间内其他精密设备的正常运行。在实际选型匹配时，需要注意进料的物料粒径不能超过筛面上方预留的料层厚度空间，单次进料的最大块度控制在150毫米以内，避免大块物料直接冲击筛网造成筛网破损；如果是处理带有尖锐棱角的矿渣、金属屑类物料，还可以在进料斗内壁加装耐磨衬板，延长料斗的使用寿命。整套设备的结构设计没有冗余的复杂构件，所有传动部件都做了外置式防护，日常巡检时可以直接观察到皮带的张紧情况、激振单元的运行温度，不需要拆解防护壳就能完成常规的点检工作，非常适合连续化生产的散料加工场景使用，能够完成干散物料的保护性筛分、粒度分级、除杂分选等多种工艺需求，紧凑的集成化设计也让设备的转场移动更加方便，对于需要经常调整产线布局的加工车间来说适配性更强。
