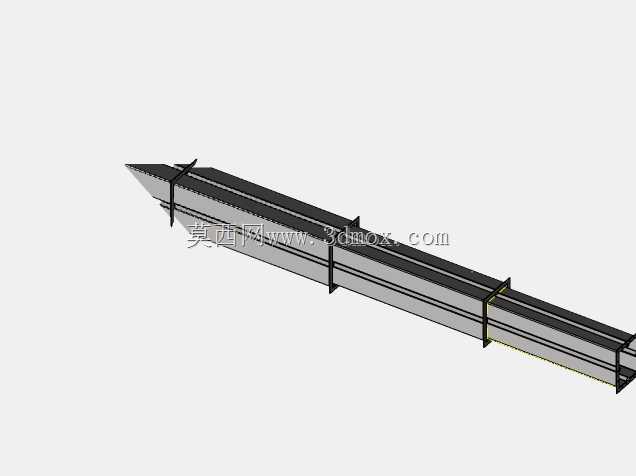

起重机小车伸缩套筒式导向立柱结构

项目分类:起重机 发布时间:2023-07-26 ID:702556
  • 起重机小车伸缩套筒式导向立柱结构
  • 起重机小车伸缩套筒式导向立柱结构
  • 起重机小车伸缩套筒式导向立柱结构
  • 起重机小车伸缩套筒式导向立柱结构

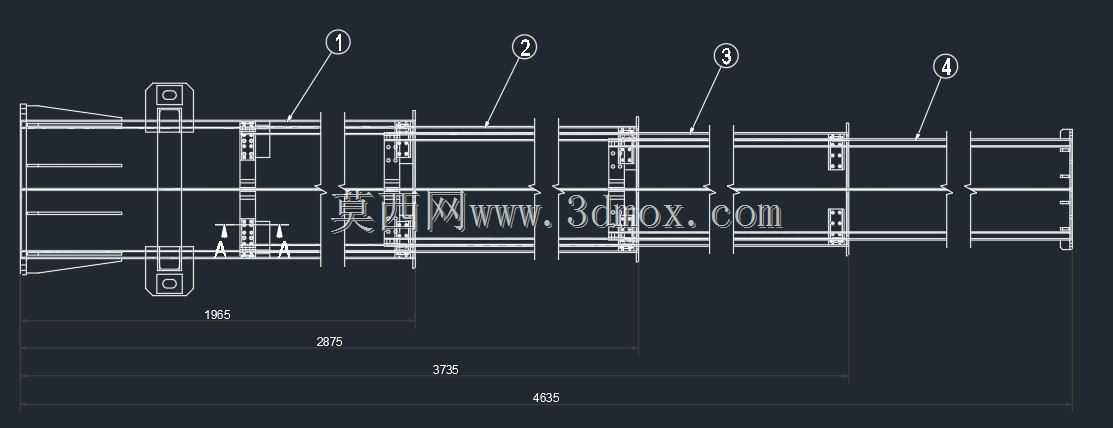

  在桥式、门式起重机的小车作业机构中,这类多节嵌套的伸缩导向立柱,主要承担小车作业端的垂直导向与载荷传递作用,常见于需要大行程垂直伸缩、同时收纳后占用垂直空间极小的起重作业场景,比如车间内低矮空间的定点吊装、仓储区域的分层取放料作业,还有部分需要配合吊具做垂直对位的专用起重工位。区别于传统的单节固定吊臂结构,这种多节套筒嵌套的设计,完全依靠各节套筒之间的配合面做滑动导向,不需要额外加装外置的导轨支架,整体结构的集成度更高,在完全收缩状态下,整体长度仅为最大伸出长度的四分之一左右,能够适配厂房净空高度有限的作业环境,避免固定长度立柱在小车行走时与厂房横梁、管线等上部障碍物发生干涉。从结构设计逻辑来看,

  每一节套筒的截面都采用了带加强筋的多边形或者矩形封闭截面,相邻两节套筒之间预留了均匀的滑动配合间隙,配合面处会加装耐磨衬板来降低伸缩过程中的摩擦阻力,同时避免金属直接接触造成的结构磨损,延长部件的整体使用寿命。最上端的固定节通过法兰结构与小车架的安装面做刚性连接,安装时需要保证固定节的轴线与水平面保持绝对垂直,垂直度公差需要控制在千分之一以内,否则多节套筒伸出后会出现卡滞、偏磨的问题,直接影响伸缩动作的顺畅性。最下端的活动节端部预留了吊具安装接口,可以直接连接吊钩、真空吊具或者专用工装夹具,伸缩动作的驱动一般会配合内置的液压缸或者链条传动机构来实现,套筒本身只承担垂直方向的载荷传递与横向的导向限位,不承担驱动载荷,

  这样的受力分配能够让结构受力更加合理,避免驱动部件受到横向弯矩的影响。在安装边界方面,固定节上端的连接法兰需要匹配小车架的预留安装孔位,法兰周边需要预留足够的螺栓拆装空间,方便后期做维护检修;套筒完全伸出时,需要保证最下端活动节的横向摆动量控制在允许范围内,避免吊载时出现过大的摆幅影响吊装精度;完全收缩状态下,下端活动节的端面需要高于小车架的下平面,保证小车在沿主梁行走时,不会与下方的被吊物料、车间设备发生碰撞。在实际作业过程中,这种伸缩结构的载荷传递路径非常清晰,吊载产生的垂直载荷通过最内层套筒逐节传递到外层固定节,最终全部传递到小车架结构上,各节套筒之间的配合面同时承担横向的风载、小车启停产生的惯性载荷,

  所以在设计时每一节套筒的侧壁都做了等强度的加强筋布置,在套筒的受力集中区域,比如节与节的搭接限位位置、法兰连接位置,都做了局部的壁厚加厚处理,避免长期受载出现结构变形。另外这种嵌套式的结构本身自带防尘防护的效果,伸缩过程中各节套筒的配合面会互相刮蹭掉表面附着的灰尘、铁屑等杂物,相比外置导轨的结构,更适合铸造车间、矿石堆场这类粉尘较多的恶劣作业环境,能够大幅降低日常维护的频次,减少导向面卡滞的故障概率。在做三维结构建模时,需要重点校核各节套筒伸缩过程中的干涉情况,尤其是相邻套筒的限位块位置,要保证伸出到最大行程时,各节的搭接长度满足设计要求,避免出现脱套的风险;同时需要模拟不同伸出长度下的结构受力变形情况,保证最大伸出长度、额定载荷工况下,套筒端部的扰度值在允许范围内,不会影响吊载对位的精度。对于结构设计从业者来说,这类伸缩套筒结构的设计要点,核心在于配合间隙的选取、耐磨衬板的布置以及受力路径的规划,间隙过小容易因为加工误差、结构变形出现卡滞,间隙过大则会导致伸出后摆动量超标,影响作业精度,一般会根据套筒的单节长度、截面尺寸来选取合理的配合公差,同时在每节套筒的上下两端都布置一圈耐磨衬板,形成上下两点的支撑导向,进一步提升伸缩过程的稳定性。
