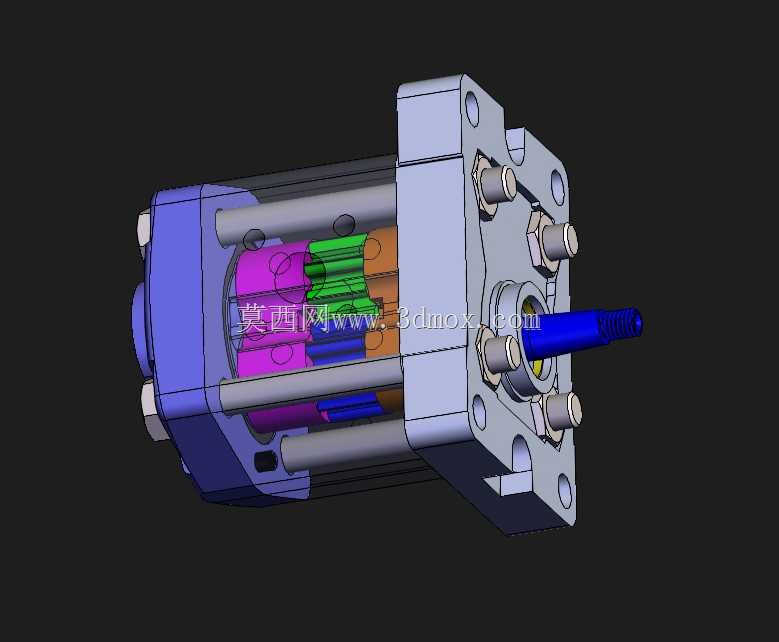

这款外啮合齿轮泵的三维结构,完整还原了高压型齿轮泵的内部装配逻辑与外部安装特征,从结构剖面可以清晰看到内部主动齿轮、从动齿轮、浮动轴套、泵体壳体、端盖密封组件、伸出传动轴的全部配合关系,没有做多余的简化处理,每一处配合间隙、紧固件位置都对应实际量产产品的装配要求。在液压系统的实际应用场景里,这类齿轮泵常作为中高压液压系统的动力源,适配小型工程机械、农用装备、机床液压站、自动化液压工装的动力供给需求,相比叶片泵、柱塞泵,它的抗污染能力更强,结构更紧凑,对油液清洁度的容忍度更高,在工况相对复杂、维护条件有限的户外作业设备上应用占比很高。从功能特性来看,该结构采用的是三片式壳体设计,也就是前端盖、中间泵体、
后端盖通过四根内六角螺栓拉紧固定,这种结构的好处是加工工艺性好,中间泵体的内腔加工精度容易保证,齿轮副的轴向间隙可以通过选配不同厚度的调整垫片或者浮动轴套的补偿结构来控制,高压工况下能有效减少内泄漏,提升容积效率。伸出端的轴采用的是平键传动结构,轴伸位置设计有密封腔,可适配骨架油封实现动密封,防止泵内液压油沿轴向外泄漏,端盖的安装法兰采用的是菱形法兰布局,四个安装孔的位置公差严格匹配通用液压泵的安装尺寸规范,不需要额外做转接板就能直接安装在标准的泵架或者电机法兰上。设计思路上,这款模型没有做外观上的冗余修饰,完全围绕功能实现搭建结构:内部两个参数完全一致的渐开线圆柱齿轮,齿宽与泵体内腔的深度匹配,
齿轮的齿顶圆与泵体内腔的径向间隙控制在0.02-0.04mm的合理区间,既保证齿轮转动时不会刮蹭泵体内壁,又能尽可能减少齿顶处的压力油内漏;齿轮两端的轴套采用的是双金属耐磨材质,既承担齿轮轴的径向支撑作用,又在高压侧设置了压力引油通道,让出口侧的高压油作用在轴套背面,推动轴套紧贴齿轮端面,自动补偿齿轮端面磨损产生的间隙,这也是这款泵能达到较高工作压力的核心结构设计。从安装边界来看,模型的整体外形轮廓方正,没有突出的不规则结构,法兰端的定位止口尺寸、轴伸直径、键槽尺寸都遵循通用液压元件的安装标准,选型时只要匹配额定转速、工作压力、排量参数,就能直接替换同规格的现有产品,不需要对安装基座做修改;进出油口采用的是内螺纹连接形式,
油口的位置设置在泵体的侧方,同侧上下布局,接管时可以根据管路走向选择侧面或者上方布管,适配不同设备的管路布置空间。另外从剖面结构能看到,泵体内部设计有泄油通道,能将轴封处、齿轮端面泄漏的油液引回低压吸油腔,不需要单独设置外泄油管,简化了外部管路的连接复杂度,这种设计在小型集成式液压站上非常实用,可以减少管路接头的数量,降低泄漏点。齿轮的参数设计上,采用的是修正齿形,避免齿轮啮合时出现困油现象,对应的泵体上也开有卸荷槽,将困油区的油液分别与吸油腔、压油腔连通,减少泵运行时的压力脉动和噪声,让泵在额定转速下运行更平稳,不会因为困油产生额外的振动和功率损耗。整个模型的装配关系完全符合实际装配顺序:先将齿轮与轴组装成齿轮轴组件,装入轴套后放入中间泵体的内腔,再合上端盖,穿入紧固螺栓按对角顺序拧紧,最后装入轴端密封和紧固件,整个装配流程没有干涉,每一个零件都有明确的定位基准,不管是用来做结构教学演示,还是做液压系统的集成选型校核,或者是作为参考进行同类型产品的改型设计,都能提供完整的结构参考,不需要再额外补充缺失的结构细节。
