小型塑料垃圾破碎处理设备结构设计

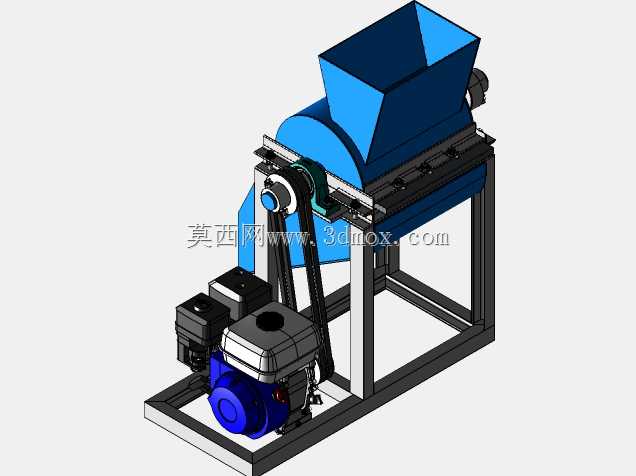

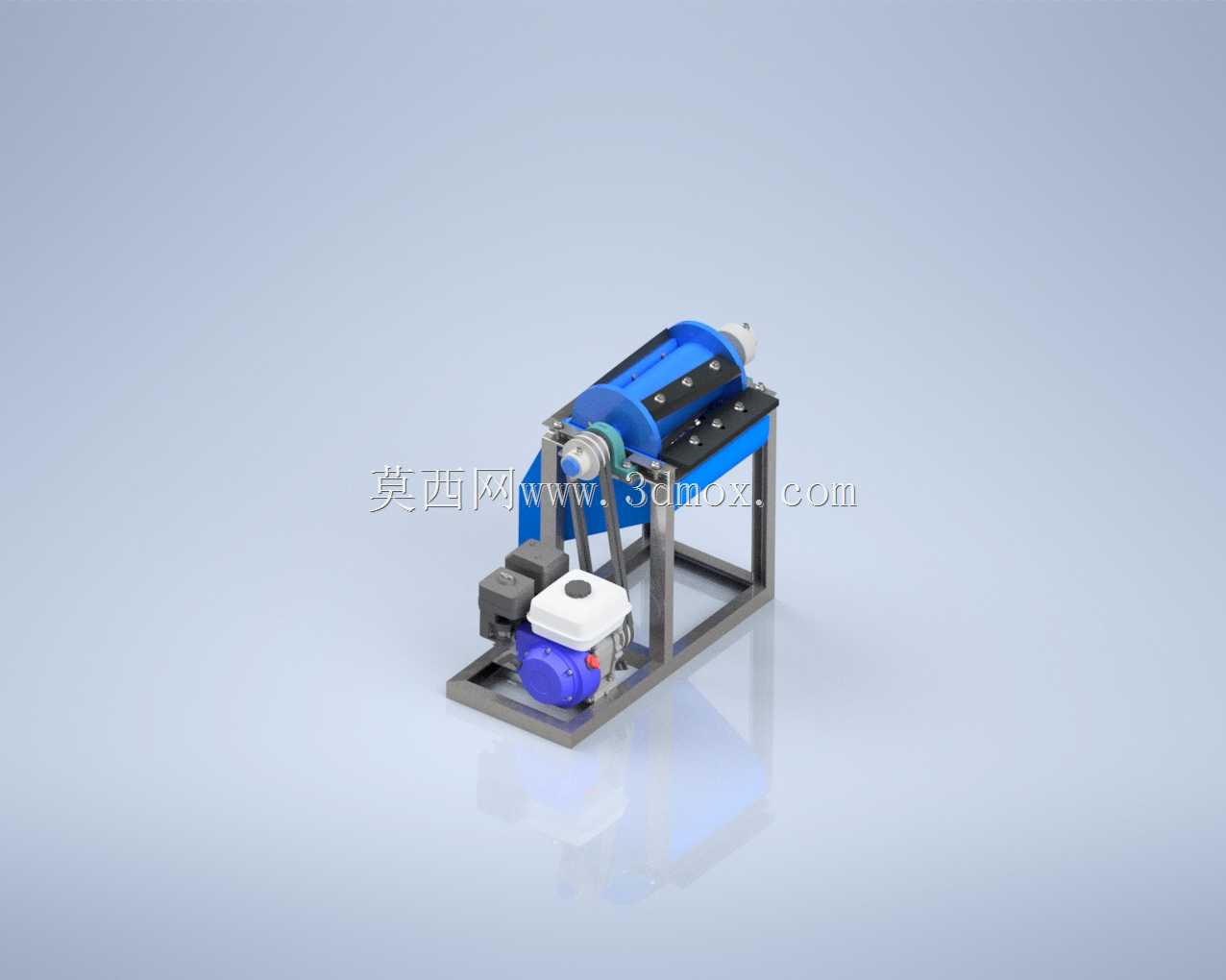

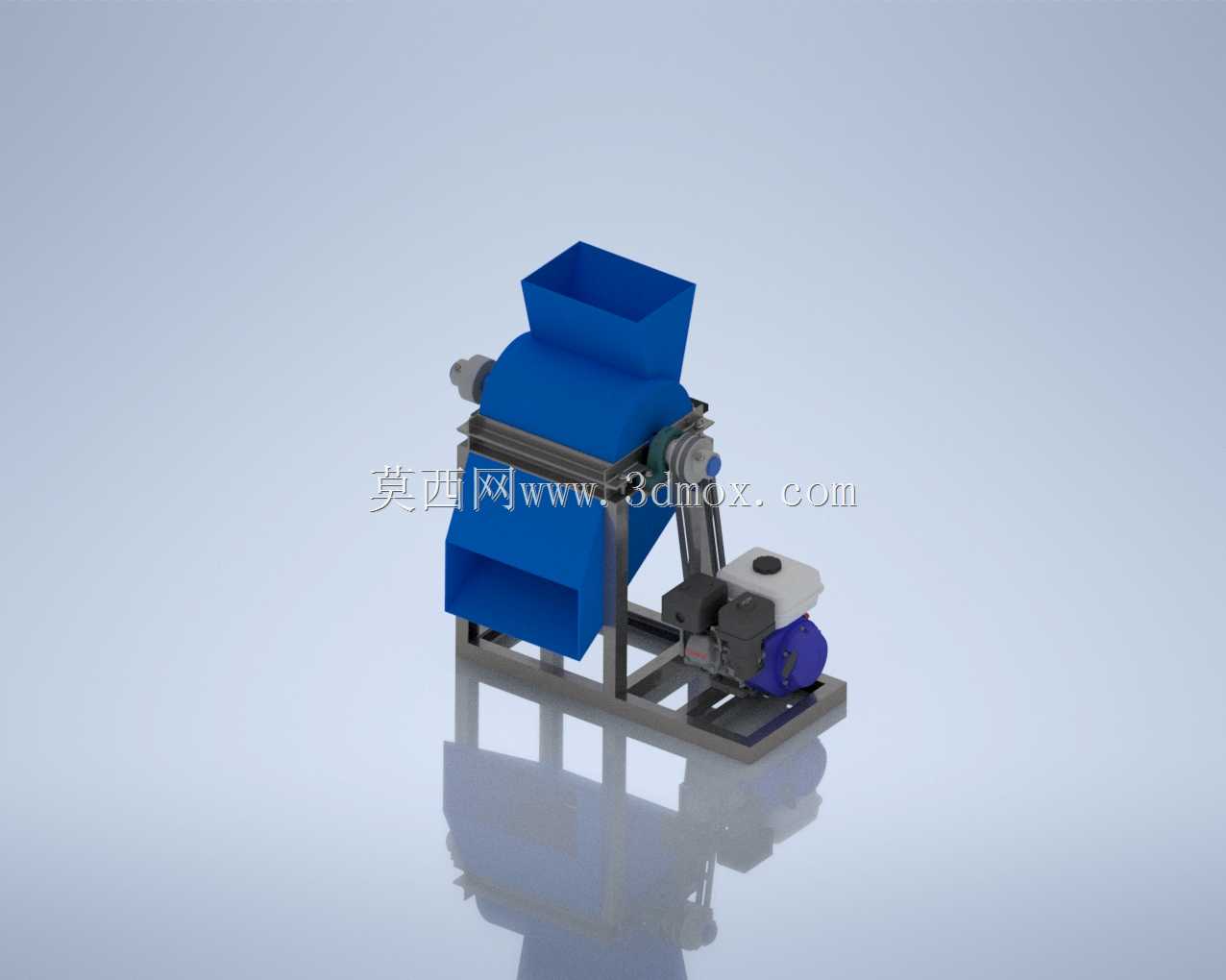

　　在中小型固废处理站点、塑料回收加工厂的边角料处理工位、注塑车间的废件回收环节，这类小型塑料破碎设备是衔接废料收集与后续再生造粒工序的核心处理单元，不同于大型矿山破碎设备的重载冲击结构，针对塑料材质的韧性、热熔性特点，整套设备的结构设计做了大量适配性调整。从整机布局来看，设备采用上方进料、下方出料的直通式流道设计，进料斗做了扩口式导料结构，斗体内壁设置倾斜导料板，能够引导块状、片状塑料废料自然滑入破碎腔，避免进料卡滞，同时进料斗的高度控制在操作人员站立作业时的舒适投料区间，无需额外搭建投料平台，适配车间零散工位的灵活布置需求。破碎腔内部采用对置式刀辊结构，动刀与定刀的间隙控制在2mm以内，针对PP、PE、

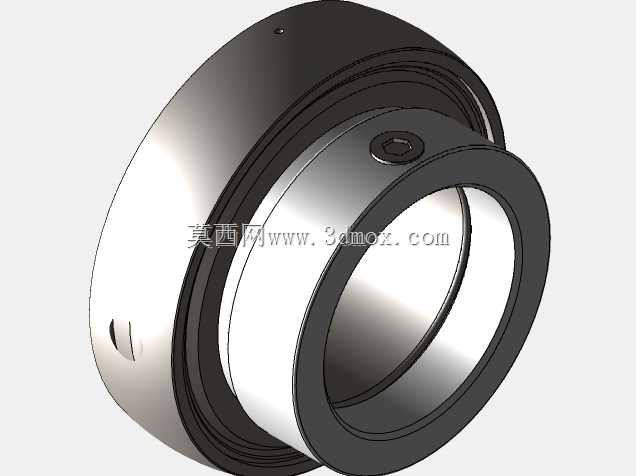

　　ABS等常见硬质塑料的破碎需求，刀头采用交错排布方式，每转动一周可实现多次剪切破碎，避免整块塑料在腔体内空转打滑，刀辊两端采用带座外球面轴承支撑，轴承座与腔体之间设置隔热垫片，减少长时间破碎作业产生的摩擦热量传导至轴承部位，避免润滑脂过早失效。动力端采用电机带轮传动结构，传动比设置为1:3.5，能够在保证刀辊输出扭矩的同时，将刀辊转速控制在合理区间，避免转速过高导致塑料碎屑摩擦热熔粘黏在刀头与腔体内壁，电机安装位设置了可调节的张紧滑轨，日常维护时可快速调整三角带的张紧度，无需拆解周边防护结构。整机的机架采用方管焊接框架结构，底部设置整体式安装底板，可直接通过膨胀螺栓固定在水泥地面上，安装时需保证机架水平度偏差不超过1mm/m，

　　避免设备运行时出现异常振动，机架底部预留了出料输送设备的对接空间，破碎后的塑料碎料可直接落入下方的集料箱或者皮带输送机，无需额外转接。设备的外壳护罩全部采用快拆式螺栓固定，日常清理腔体积料、更换磨损刀头时，无需借助大型吊装设备，单人即可完成护罩拆卸作业，传动部位设置全封闭的安全护网，避免作业过程中异物卷入传动结构，符合车间设备的安全防护要求。从安装边界来看，整机的占地长度控制在1.2米以内，宽度0.8米，整机高度1.5米，对于车间内的空间占用极小，可直接布置在注塑机旁的废料出口位置，实现生产废件的即时破碎处理，减少车间内的废料堆放空间占用。不同于大型破碎设备需要配套专门的上料、除尘系统，这款小型设备可独立运行，

　　仅需接入380V工业电源即可启动作业，针对小型加工厂的零散处理需求适配性极强，刀头采用合金材质堆焊处理，正常处理普通硬质塑料时，刀头的连续使用寿命可达1200小时以上，磨损后可通过堆焊修复重复使用，降低设备的长期使用成本。在结构设计阶段，针对塑料破碎过程中容易出现的卡料问题，在破碎腔的侧部设置了可开启的检修门，一旦出现大块硬料卡滞，可断电后打开检修门快速清理，无需从进料斗伸手掏料，规避作业安全风险，出料口的尺寸设置为200*300mm，破碎后的碎料粒径控制在8-15mm区间，可直接满足后续再生造粒设备的进料要求，无需二次破碎处理。设备的整体重心落在机架的中心位置，运行时的动载荷较小，即使不做专门的设备基础，放置在硬化的车间地面上也可保持稳定运行，适合经常需要调整工位的小型加工车间使用，整机的所有润滑点都设置在易操作的位置，日常保养时可直接完成注油作业，无需拆解周边结构。
