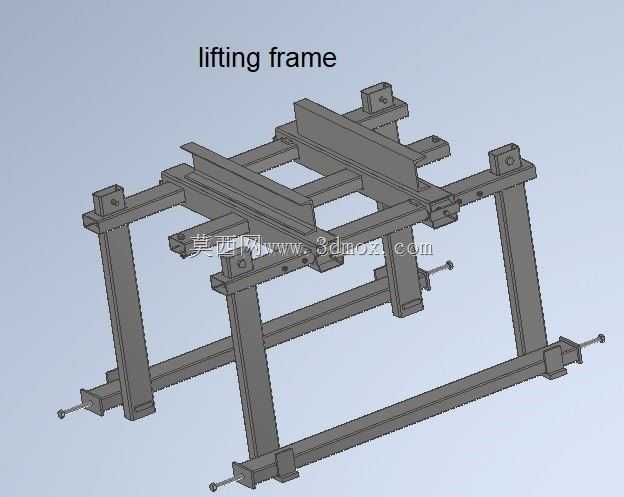

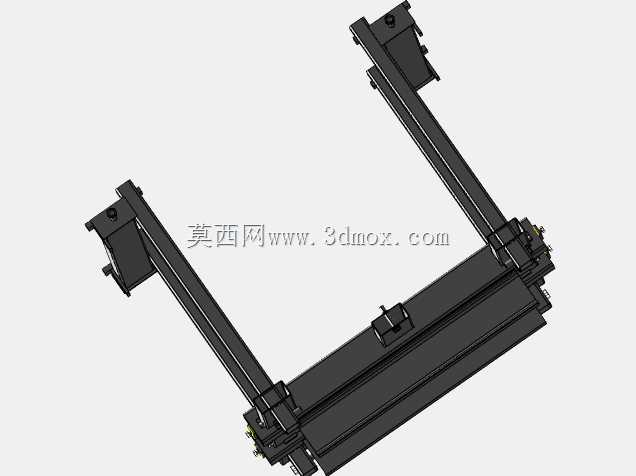

工业重载型钢制升降支撑框架结构

　　在自动化产线物料转运、仓储重型货物举升、大型工装夹具工位高度调节这类场景里，这类钢制升降支撑框架是核心承载基体，和剪叉式升降台不同，该框架采用四柱立式支撑加双层横梁的布局，侧向抗偏载能力更强，适合承载大尺寸、重心分布不均的重型工件，比如汽车焊装工位的白车身举升、重型模具的工位高度适配，或是仓储系统里整托货物的层间转运，都能依靠框架自身的结构刚性抵消举升过程中的侧向扭力，避免常规升降台偏载后出现的卡滞、立柱变形问题。

　　从结构设计逻辑来看，整个框架全部采用标准型钢下料焊接成型，四根立式支撑柱选用厚壁矩形管，柱体底部预留了地脚安装孔，可直接通过膨胀螺栓与混凝土地面固定，也可搭配脚轮组件做成移动式升降工位，柱身内侧加工有导向槽安装位，可配套直线导轨或滑动铜套，为升降滑台提供垂直方向的运动导向，避免升降过程中出现横向窜动。上下两层横梁采用H型钢与矩形管组合焊接的形式，上层横梁预留了工件安装的T型槽位与螺栓孔阵列，可直接固定输送辊道、工装夹具或是载货平台，不需要额外做转接板，下层横梁作为驱动机构的安装基座，可适配丝杠升降、链条牵引或是液压油缸驱动等多种动力形式，横梁与立柱的连接位置全部加焊了三角形加强筋，焊缝采用满焊工艺处理，能有效分散承载时的应力集中点，避免长期交变载荷下出现焊缝开裂的问题。

　　在安装边界与尺寸适配层面，该框架的立柱间距可根据实际承载的工件宽度做参数化调整，当前结构的横向跨距可适配宽度1.2米至2.4米的载货平台，纵向进深可调整范围在0.8米至1.8米，最大举升行程可根据立柱长度定制，常规配置下的静态承载能力可达5吨，动态举升承载不低于3吨，完全覆盖多数工业场景的重载举升需求。框架的侧向伸出端预留了驱动组件的连接轴位，不管是采用单缸居中驱动还是双缸同步驱动，都能直接在预留位安装动力单元，不需要额外在横梁上焊接安装座，减少现场改制的工作量。框架的所有外露端面都做了铣平处理，安装基准面的平面度控制在0.2mm以内，能保证导向组件安装后的平行度要求，避免升降过程中出现卡顿、磨损加剧的问题。

　　从实际使用的角度出发，这类框架结构相比集成式升降台的优势在于模块化程度高，用户可根据自身的动力配置、行程需求、承载要求灵活调整各部分的型钢规格与尺寸，不需要受标准成品升降台的参数限制，比如在有防爆要求的化工车间，可将驱动部分换成气动丝杠，框架本身不需要做任何结构改动；在洁净车间使用时，可在框架外侧加装不锈钢护罩，预留的安装孔位可直接固定护板，不需要二次打孔。另外框架的下层横梁距离地面的高度预留了150mm的间隙，方便日常清理地面杂物，也可在该位置安装行程开关、缓冲器等安全组件，避免升降平台超程运行。

　　在结构校核层面，整个框架的受力点全部集中在立柱与横梁的连接节点处，设计时通过有限元分析对节点位置做了应力优化，加强筋的布置角度刚好对应最大应力的传导方向，当平台承受额定偏载（即载荷重心偏离平台中心1/3跨距位置）时，立柱的最大变形量控制在0.5mm以内，完全满足工业设备的刚性要求，不会因为变形导致导向组件卡滞。框架顶部的四个角位预留了吊装孔，方便设备进场时的整体吊装转运，不需要额外焊接吊耳，安装完成后可将吊装孔封堵，避免积尘。
