双台面剪叉式液压升降作业平台结构

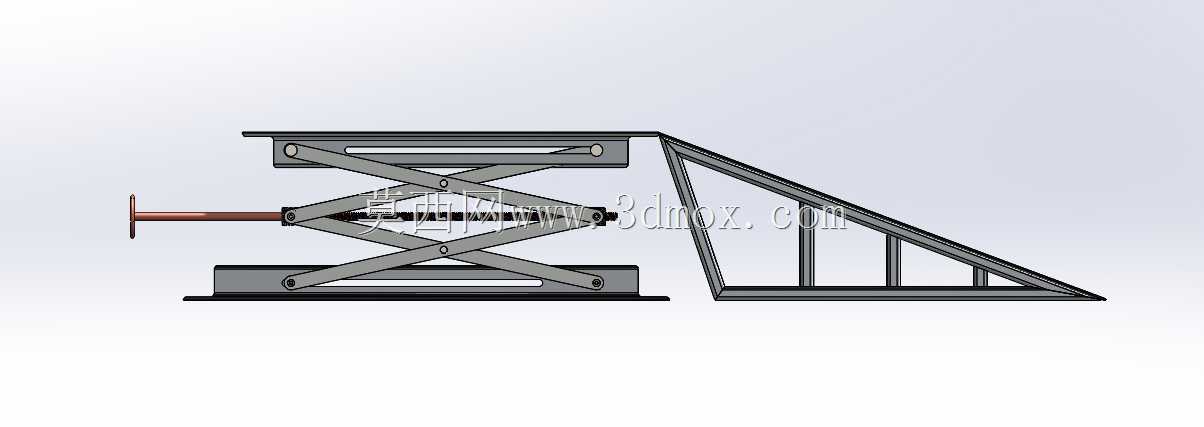

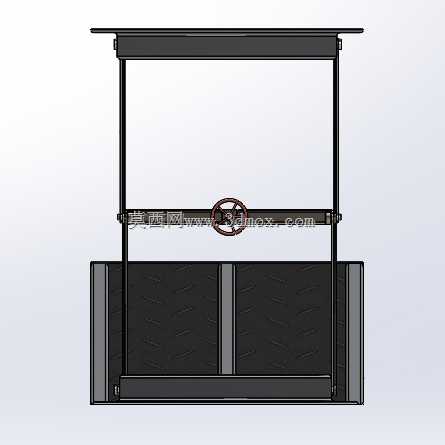

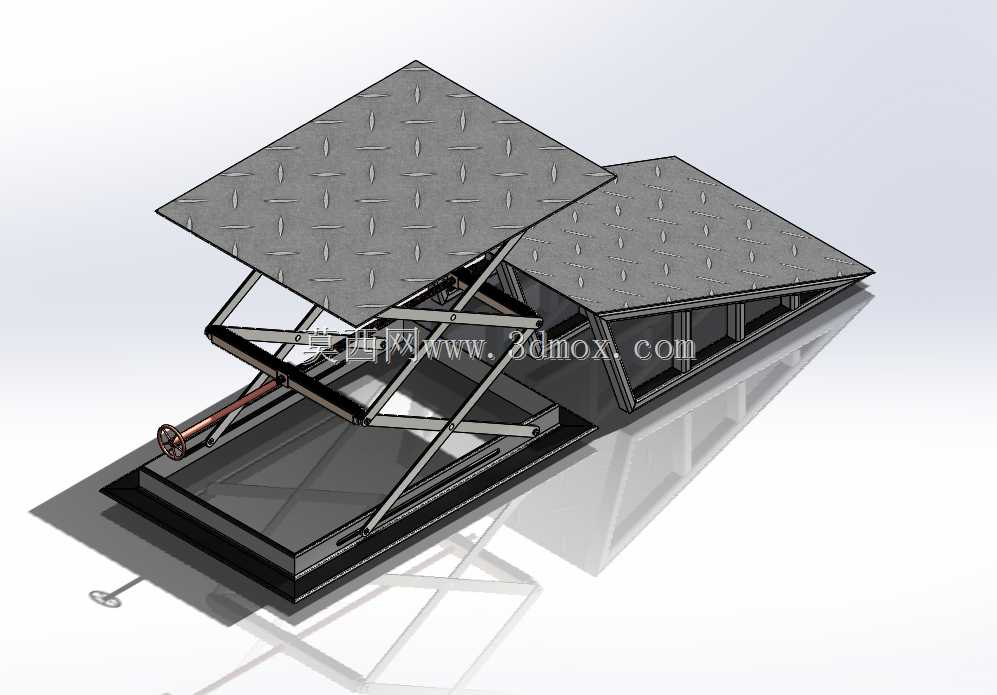

　　这款剪叉式升降结构采用双台面拼接布局，主要适配厂区内固定点位的货物举升、产线工位高度差衔接、装卸货月台高度补偿这类场景，尤其适合需要同时对接两个不同高度输送面、或是大尺寸工件跨工位转运的作业需求，相比单台面剪叉设备，双台面的设计可以在举升过程中覆盖更大的水平支撑范围，避免长尺寸工件举升时出现端部悬空、重心偏移的问题。从结构设计逻辑来看，整套设备采用预埋式安装思路，底部框架为整体焊接箱型结构，安装时可直接嵌入地面预留的基坑内，降下状态时台面与地面齐平，不会占用地面通行空间，手动液压驱动的配置也让设备无需外接复杂的电控线路，在无稳定供电、或是需要防爆要求的简易作业场景下也能正常使用，摇把式操作端设置在设备侧方，

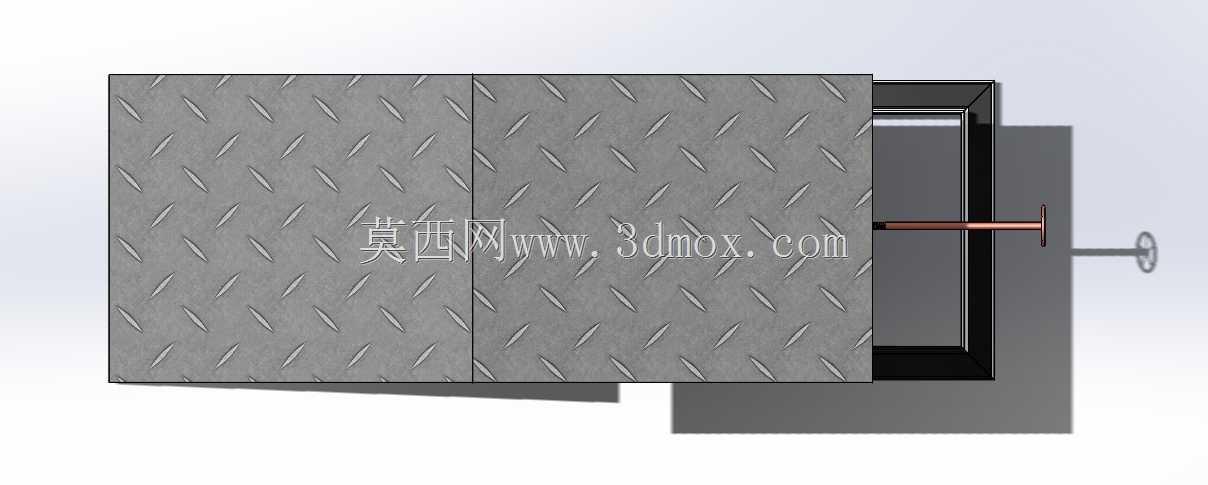

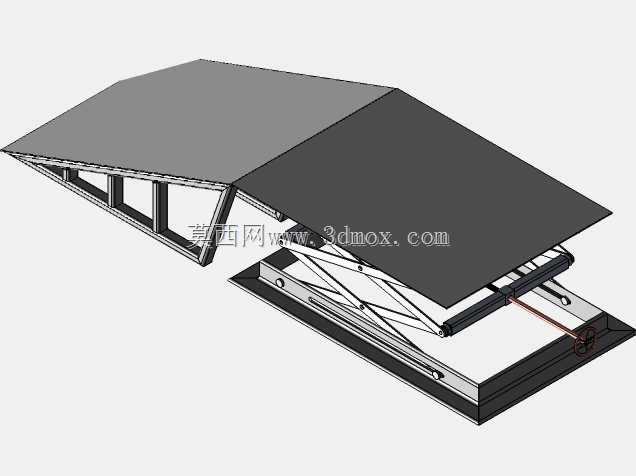

　　操作时人员站在基坑外即可完成升降控制，避免作业时被运动部件剐蹭。剪叉臂组采用高强度矩形钢管焊接成型，每一组剪叉臂的铰接点都配置了自润滑衬套，长期往复举升过程中无需频繁加注润滑脂也能保持转动顺畅，铰接销轴采用调质处理的45号钢加工，配合端部的防松锁止结构，能承受大吨位载荷下的径向剪切力，不会出现销轴窜动、臂组卡滞的问题。双台面的拼接处采用铰接式过渡结构，举升过程中两个台面可以随剪叉臂的展开角度自动调整相对位置，不会出现台面挤压变形、接缝卡滞的情况，台面表面采用花纹钢板焊接，表面的菱形防滑纹路可以避免货物在举升过程中出现滑移，台面边缘预留了挡边安装孔位，可根据实际使用需求加装侧挡条、安全护栏或是输送辊道，拓展设备的使用场景。

　　底部框架的侧边设置了可调式支撑地脚，安装时可以通过调整地脚螺栓的高度来补偿基坑底面的水平度误差，保证整套剪叉机构处于水平工作状态，避免偏载导致臂组单侧磨损加剧。液压油缸采用横置布局，直接作用于剪叉臂的中部受力点，相比竖置油缸的结构，横置布局可以有效压缩设备降下后的整体高度，减少所需的基坑开挖深度，降低土建施工成本，油缸端部配置了液压锁结构，当举升到指定高度后，即使出现管路泄压的情况，液压锁也能立刻锁止油路，保证台面不会意外下坠，为下方作业人员提供安全防护。在实际选型适配时，需要注意设备降下后的整体高度要匹配基坑的预留深度，基坑周边要预留不小于300mm的安装操作空间，方便后期对底部铰接点、液压管路进行维护保养，

　　台面的额定载荷要根据实际承载的工件重量预留1.5倍以上的安全系数，剪叉臂的展开行程要匹配所需的最大举升高度，避免举升到极限位置时油缸行程到顶、臂组出现机械硬限位的情况。这套结构的受力点经过优化，剪叉臂的受力角度在举升全程都保持在合理区间，不会出现低位启动时受力过载、高位时稳定性不足的问题，双台面的总宽度可以覆盖常规货运车辆的货厢宽度，在装卸货场景下可以直接让手动液压叉车从地面驶上台面，完成整托货物的举升转运，无需额外搭建斜坡道，相比移动式升降平台，固定预埋式的结构稳定性更强，大载荷举升时不会出现整机晃动的问题，适合长期固定在单一作业点位使用。
