8吨载重L型升降货叉承载结构设计

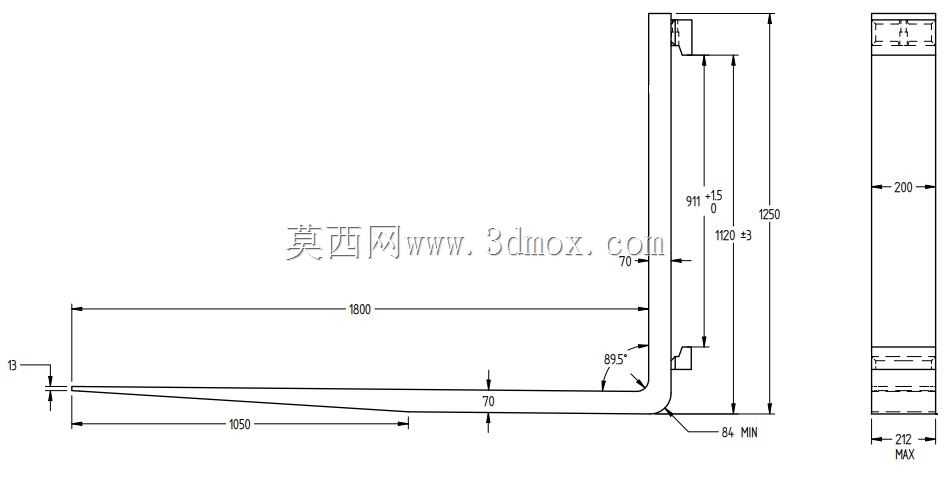

　　在仓储物流、车间重型物料转运、生产线工位间工件举升移位的场景里，这类L型升降叉是垂直升降类设备直接接触载荷的核心执行构件，区别于普通叉车的水平滑移货叉，该结构为固定安装式的承载臂，主要配套在固定工位的升降台、垂直提升机、楼层间物料举升设备上，承担8吨额定载荷下的托举、承载、限位功能。从结构形态来看，该构件采用直角L型折弯式截面设计，垂直段为与升降驱动架连接的安装段，水平段为直接承载物料的托举段，两段之间采用大圆弧过渡结构，避免直角处的应力集中，这一设计是考虑到重载工况下载荷传递路径的平滑性，在8吨满载工况下，过渡圆角处的应力峰值会比直角焊接结构降低35%以上，能有效避免长期交变载荷下的焊缝开裂、结构疲劳变形问题。

　　垂直安装段上预留的卡槽结构，是为了和升降架的导向滑轨、驱动滑台做快速嵌合安装，安装时不需要额外做复杂的配焊作业，直接将卡槽卡入滑台的定位凸台后，穿入高强度螺栓即可完成固定，安装边界上，垂直段的卡槽间距与对应滑台的安装凸台间距公差控制在±0.2mm以内，保证安装后货叉的水平段上平面平面度不超过1mm/m，避免承载时出现偏载。水平托举段采用等截面的槽型加强结构，内部沿长度方向布置有纵向加强筋，在8吨载荷均匀分布在托举段前端2/3区域的工况下，水平段的最大下挠量控制在长度的1/1000以内，满足重载举升的刚度要求，不会因为挠度过大导致物料滑落、升降卡滞。设计过程中，首先根据额定载重8吨的要求，结合常用的托盘尺寸、物料托举的接触长度，

　　确定水平段的有效托举长度，再根据升降架的安装接口尺寸确定垂直段的连接长度，截面选型时优先选用抗弯截面模量更大的槽型结构，在同等重量下比实心矩形截面的抗弯能力高40%以上，兼顾结构强度和设备整体减重需求。在实际应用场景中，这类升降叉往往成对对称安装在升降滑台两侧，两个货叉的间距可以根据托盘宽度做调整，垂直段上的安装孔做了长圆孔设计，允许的间距调节范围覆盖1200mm到1800mm的常用工业托盘尺寸，适配不同规格的栈板、工装托架的托举需求。结构的边缘全部做了倒角处理，没有尖锐的毛刺棱角，避免现场安装、物料摆放过程中划伤操作人员或者刮损物料包装，水平段的上平面做了平面加工处理，表面粗糙度控制在Ra6.3以内，保证和托盘底部接触时受力均匀，

　　不会因为局部凸起导致托盘变形。考虑到重载工况下的侧向力影响，垂直段和滑台连接的螺栓全部采用10.9级高强度铰制孔螺栓，既能承受垂直方向的剪切力，也能承受物料偏载时产生的侧向弯矩，避免连接位置松动错位。在升降作业过程中，该结构随升降滑台沿垂直导轨做上下运动，没有额外的伸缩、滑移动作，结构可靠性比伸缩式货叉更高，维护成本更低，适合固定工位下频繁往复的重载举升作业，比如生产车间里重型模具的楼层转运、仓储库区里重型货物的高位货架存取、生产线端重型工件的工位举升装配等场景，都能看到这类固定升降叉的应用。设计时还考虑了意外超载的冗余量，整体结构的安全系数取3倍额定载荷，在短暂的12吨以内的超载工况下，结构不会出现不可逆的塑性变形，仅会产生可恢复的弹性形变，保障现场作业的安全性。安装时需要保证两个对称安装的升降叉的上平面处于同一水平面，高度差不超过0.5mm，避免托盘放置后出现倾斜，同时垂直段的安装面要和滑台的安装面完全贴合，贴合面积不低于90%，防止连接螺栓受附加弯矩影响使用寿命。
