起重机臂端多滑轮导向承载机构

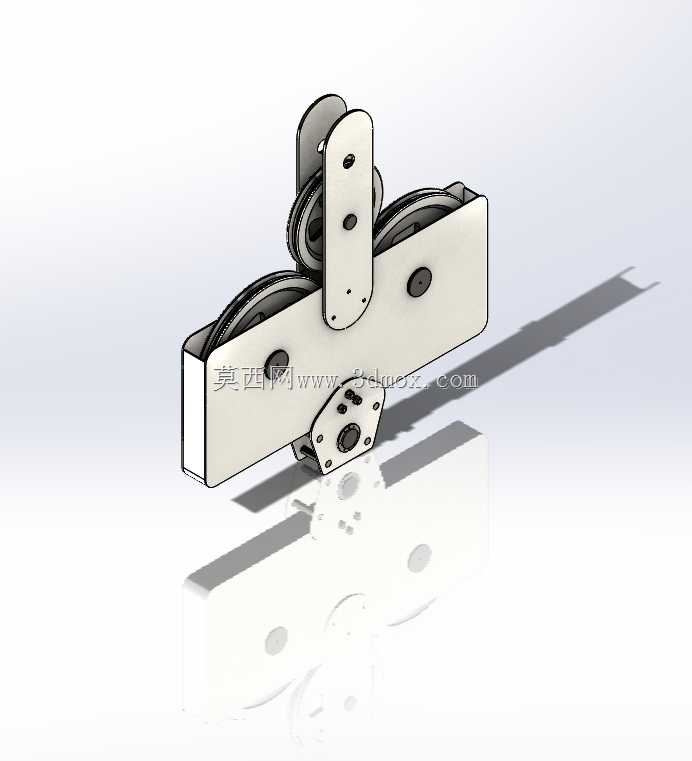

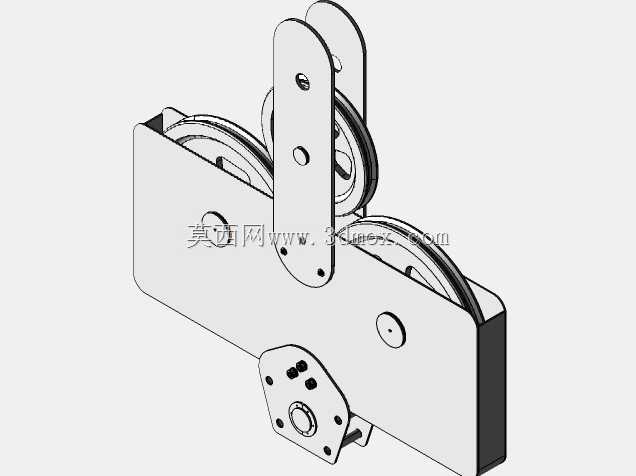

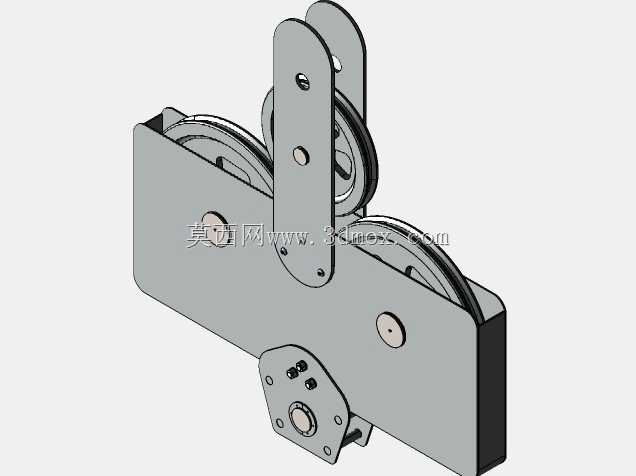

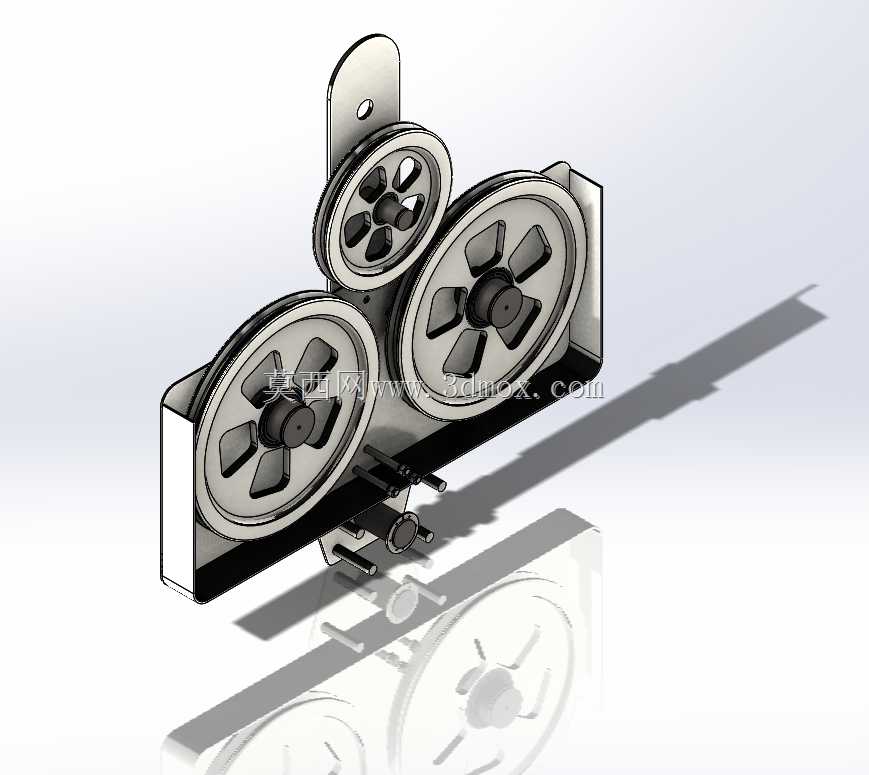

　　这套滑轮导向承载机构，主要适配中小吨位起重设备的臂端作业场景，常见于港口固定吊、车间桥式起重机、门式起重机的变幅卷扬系统末端，也可用于物料输送线的钢丝绳转向承载工位，核心作用是对卷扬引出的钢丝绳进行多向导向，同时分散钢丝绳的集中载荷，避免钢丝绳与臂架结构直接摩擦，降低钢丝绳的弯折损耗，延长整套起升系统的易损件更换周期。从结构布局来看，整套机构采用分体式安装板设计，主承载板为平直厚板结构，三个导向滑轮分别布置在主承载板的不同轴位，其中两个大直径滑轮承担主起升钢丝绳的导向转向，上方伸出的铰接板上布置的小直径滑轮，主要承担变幅钢丝绳的导向限位，各滑轮的轴位均采用台阶式销轴定位，销轴端部设置止动螺钉防松，避免作业过程中销轴窜动导致滑轮脱落。

　　设计过程中优先考虑了钢丝绳的出入绳角度，所有滑轮的绳槽中心共面误差控制在0.2mm以内，确保钢丝绳在全程收放过程中不会出现脱槽、咬绳的问题，主承载板上预留的四个沉头安装孔，对应臂架端部的标准安装螺柱，安装时不需要额外焊接转接支架，直接通过螺栓紧固即可完成装配，安装边界的孔位间距适配市面多数10t以下起重设备的臂端接口尺寸，不需要对原有臂架结构进行二次加工。滑轮本身采用铸钢轮芯搭配耐磨尼龙绳槽衬垫的结构，既保证了轮体的径向承载能力，又能通过尼龙衬垫降低钢丝绳的磨损，相比全钢滑轮能减少30%以上的钢丝绳表面磨耗，同时降低作业过程中钢丝绳与滑轮摩擦产生的异响。铰接板与主承载板之间采用铰接轴连接，允许铰接板在小角度范围内摆动，

　　能够适配变幅过程中钢丝绳角度的动态变化，避免钢丝绳在变幅动作中出现硬弯折，铰接轴的配合间隙控制在0.1mm以内，既保证转动灵活性，又不会因为间隙过大导致滑轮晃动。整套机构的外形轮廓紧凑，安装后突出臂架端面的尺寸控制在合理范围内，不会与臂架下方的吊钩组、吊具产生运动干涉，在最大额定起重量工况下，各滑轮的径向变形量不超过0.05mm，销轴的剪切安全系数达到5倍以上，满足起重设备的安全设计规范要求。实际作业过程中，当卷扬机构收放钢丝绳时，三个滑轮同步随钢丝绳转动，不同轴位的滑轮分别对应不同的钢丝绳走向，主起升钢丝绳绕过两个大直径滑轮后垂直向下连接吊钩组，变幅钢丝绳绕过上方小滑轮后连接臂架变幅卷扬，两套钢丝绳的运动路径互不干扰，

　　即使在同时进行起升和变幅动作时，也不会出现钢丝绳互相摩擦的问题。维护层面，各滑轮的销轴端部预留有注油孔，可定期加注润滑脂降低滑轮转动阻力，不需要整体拆解机构即可完成日常润滑保养，绳槽衬垫磨损到极限后，只需要拆卸滑轮端盖即可更换衬垫，不需要更换整个滑轮总成，降低了后期的维护成本。在结构强度校核阶段，针对主承载板的受力集中位置做了局部加厚处理，安装孔位周边设置了加强筋，避免长期受交变载荷作用出现板件开裂的问题，所有外露的金属结构表面都做了喷塑防锈处理，能够适应户外港口、厂区露天作业的潮湿、多粉尘环境，不会因为短期锈蚀导致机构卡滞。
