手动式薄板金属裁切铡刀设备

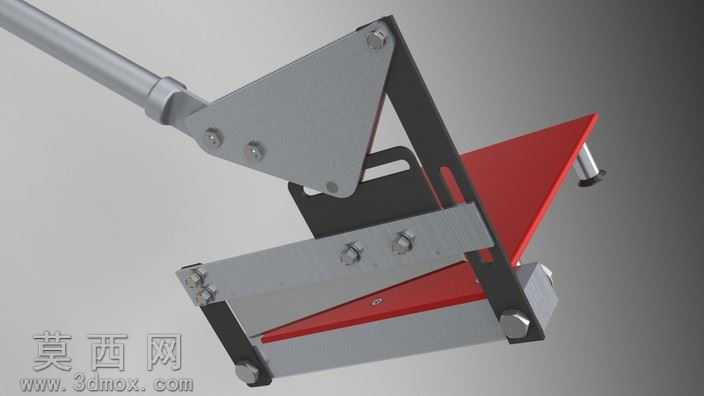

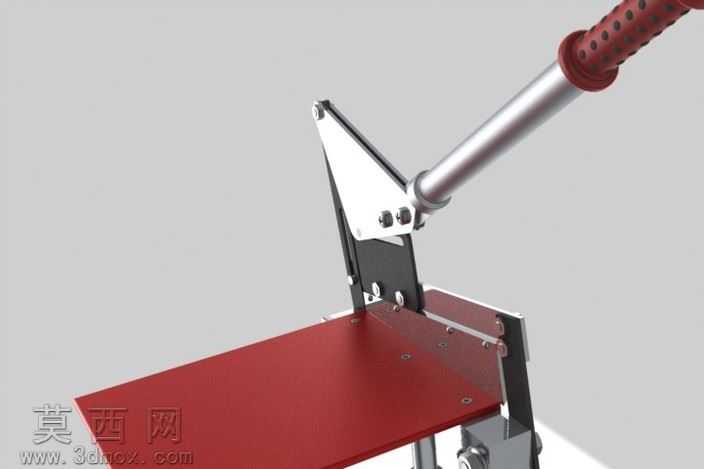

本作品为手动式薄板金属裁切铡刀的三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，对设备各组成部件进行独立建模后完成总装配，全程添加合理的装配约束与运动干涉检查，确保手动压杆的下压行程、刀架的转动轨迹、裁切刀与工作台的配合间隙完全符合实际手动裁切设备的运动逻辑。渲染阶段通过调整场景光照与材质参数，还原真实设备的质感表现：工作台面采用哑光红色金属漆材质，模拟实际工装设备的耐磨漆面效果，表面添加细微的颗粒质感与使用磨损痕迹，避免塑料感；裁切刀片采用高硬度合金钢材材质，调整反射参数呈现金属刃口的冷冽光泽，刃口部位做细微的倒角处理还原真实刀具的刃部形态；操作手柄外层包裹红色防滑橡胶材质，添加细微的防滑纹理与软质材质的漫反射特性，还原橡胶握把的触感表现；支撑立柱、连接支架等结构件采用磨砂金属材质，区分不同金属部件的表面处理工艺差异，提升整体渲染的真实感。结构设计上，设备采用杠杆式施力结构，通过加长力臂的操作手柄降低手动裁切的施力力度，三角加强型的刀架连接结构保证裁切过程中刀体的稳定性，避免裁切受力时出现刀体偏移导致的切口不齐问题；工作台面设置四根可调节高度的金属支撑脚，可根据使用场景调整台面水平度，台面与裁切刀的贴合面做高精度的平面度处理，保证薄板裁切时的切口平整无毛刺；刀架与机架的连接部位设置转动销轴与限位结构，限定刀片的下压行程，避免过度下压损坏刀刃或工作台面。设计思路围绕小型钣金加工场景的手动裁切需求展开，整体结构紧凑无需外接动力，适合小批量薄板下料、现场修边等作业场景，各连接部位均预留合理的装配间隙，还原实际设备的装配公差要求，所有非标准件均完成独立建模，可直接用于工程出图或3D打印验证结构合理性。
