迷你船型电弧摇杆开关三维结构设计

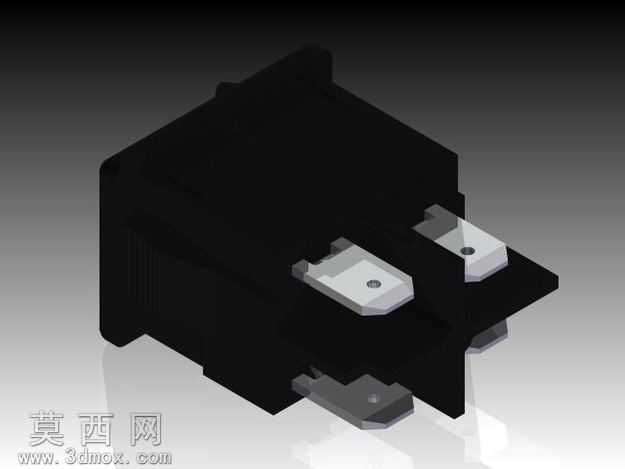

本作品为迷你型电弧摇杆开关的三维数字化模型，整体建模过程严格遵循小型低压电器开关的实际生产尺寸规范，在三维建模阶段首先完成主体基座的结构搭建：采用黑色阻燃工程塑料作为外壳主体材质，建模时精准还原外壳的卡扣安装结构、面板嵌入卡位以及引脚固定槽位，外壳边缘做了符合注塑工艺要求的圆角过渡处理，避免尖锐棱角带来的生产缺陷与安装刮擦问题。操作摇杆部分的建模重点还原了船型翘板的曲面弧度，表面的通断标识“O”“-”采用凹陷浮雕结构建模，与实际产品的丝印或模压标识效果一致，摇杆与基座的连接转轴位置预留了合理的活动间隙，还原真实开关的摆动行程空间。底部的导电连接引脚采用金属材质渲染，建模时还原了插片式引脚的倒角、固定卡位以及焊接接触面的平整结构，引脚与基座的嵌合位置做了密封台阶结构设计，还原真实产品的防松脱、防异物进入的结构特点。材质渲染阶段，外壳部分赋予哑光黑色阻燃塑料材质，调整粗糙度参数模拟真实注塑件的微磨砂质感，避免过度反光带来的失真效果；金属引脚部分赋予镀锡铜合金材质，调整金属反射率与细微划痕纹理，还原量产五金插脚的真实金属质感；场景布光采用柔和的三点布光方案，主光源从斜上方45度照射突出摇杆的曲面轮廓，辅助光源补亮底部引脚的结构细节，暗部补光避免基座底部出现死黑区域，整体渲染效果清晰展现开关的整体外观与各部件的装配关系。设计思路上围绕小型家用电器的面板安装需求展开，整体尺寸紧凑适配小尺寸面板开孔，结构上兼顾安装便捷性与使用可靠性，各部件的装配关系完全符合实际产品的组装逻辑，可用于电器结构设计的配件选型参考、开关类产品的结构教学演示，也可作为低压电器相关三维设计练习的参考案例，模型完整还原了迷你摇杆开关的外观特征与核心结构特点，各部件比例协调，细节表现到位。
