螺旋调节式机床支撑千斤顶三维结构

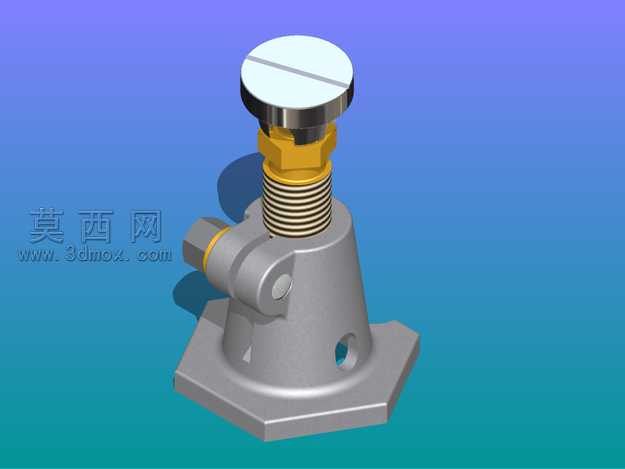

本模型为螺旋调节式机床支撑千斤顶，采用Autodesk Inventor完成全参数化三维建模，整体按照实际机械加工装配逻辑完成零件拆分与配合约束，完整还原了该支撑部件的全部结构细节。建模过程中首先完成底座基体的特征构建，采用六边形法兰底座结构，预留安装固定通孔，底座上部为锥形承力壳体，壳体侧面设置锁紧调节旋钮结构，用于调整到位后锁死螺杆位置，避免承重后发生位移滑脱。中部为梯形螺纹传动螺杆，建模时严格按照梯形螺纹的牙型参数完成螺旋扫掠特征，保证螺纹配合的干涉检查符合实际装配要求，螺杆上部设置六角调节段与顶部承力盘，顶部承力盘采用一字开槽结构，既可以通过扳手旋转调节高度，也可承受上部载荷的均匀传递。材质渲染阶段，底座与壳体部分赋予铸铁哑光金属材质，还原铸件的磨砂金属质感，螺纹调节段与锁紧部件赋予黄铜材质，区分不同功能部件的材质差异，顶部承力盘赋予镀铬亮面金属材质，突出顶部调节件的加工光洁度，侧面锁紧旋钮赋予发黑处理的钢材材质，各部件材质区分清晰，渲染效果贴合实际工业产品的表面处理工艺。结构设计上采用梯形螺纹传动实现高度无级调节，相比普通螺纹具备更好的承重能力与自锁性能，侧面的侧向锁紧结构通过顶丝压紧螺杆侧面，消除螺纹配合间隙，提升支撑状态的稳定性，底座的六边形法兰结构既可以通过螺栓固定在安装基面，也可直接放置在地面依靠自重与摩擦力保持稳定，整体结构紧凑，承力路径清晰，从底座到顶部承力盘的力传递均匀无应力集中点。设计思路围绕机床安装调平的实际使用场景展开，充分考虑了操作便捷性与承重可靠性，调节范围覆盖常见机床安装的高度差调整需求，各零件均具备可加工性，所有倒角、退刀槽等工艺细节均在建模中予以体现，完成装配后进行了全局干涉检查，确保各活动部件运动无卡滞，锁紧机构动作顺畅，模型同时导出了通用STEP格式，可适配多数三维软件打开编辑，完整呈现了螺旋支撑千斤顶的设计逻辑与结构特点。
