立式阀件循环拆装实训台架结构设计

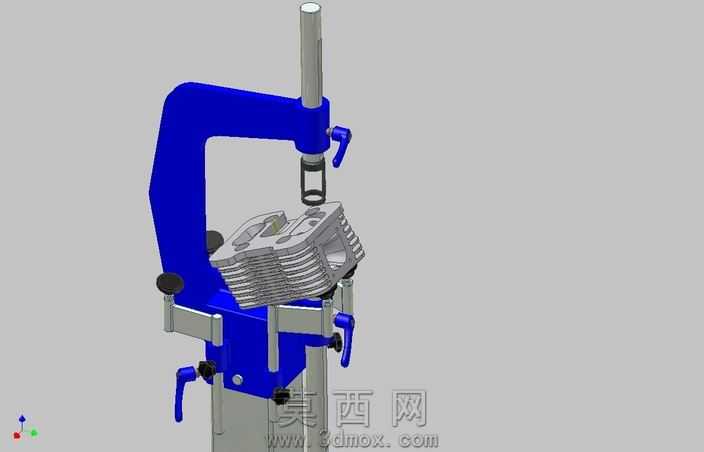

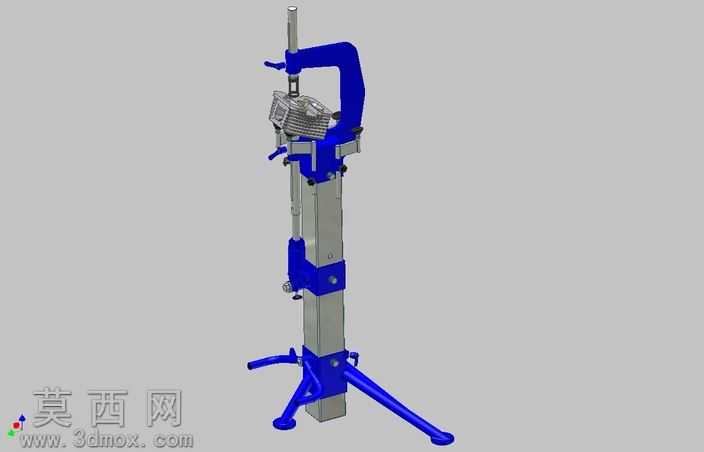

本作品为立式阀件循环拆装实训台架的三维建模成果，建模过程中严格遵循机械工装的人机工程设计逻辑，先完成整体支撑立柱的基准建模，采用方管型材作为主承载立柱的基础结构，依次搭建底部三脚支撑结构、中部高度调节锁紧模块、上部C型夹紧悬臂组件，所有零件的装配约束完全匹配实际机械装配的公差配合要求，转动副、移动副的约束设置贴合真实工装的运动逻辑，可实现台架高度调节、夹具开合、工件夹紧的全动作模拟。渲染阶段采用分层材质赋予方案，底部三脚支撑、上部夹紧悬臂、中部锁紧抱箍等受力结构件赋予深蓝色哑光金属漆材质，模拟工业级喷塑工装的表面质感，主支撑立柱赋予银灰色拉丝铝合金材质，区分型材与焊接结构件的视觉差异，顶部调节螺杆、夹紧顶丝等传动零件赋予亮面镀铬金属材质，操作手柄部分赋予防滑黑色橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，还原真实实训台架的视觉效果。结构设计上采用立式布局减少占地面积，底部三脚支撑形成稳定的三角形承载平面，可适配不同直径的阀类工件装夹需求，中部的双螺栓锁紧抱箍可沿主立柱上下滑动调节作业高度，适配不同身高操作人员的拆装作业需求，上部C型悬臂搭配可伸缩顶压螺杆，配合底部的定位卡座实现阀件的多点固定，避免拆装过程中工件晃动，侧面预留的工具挂点可配套放置拆装扳手、螺丝刀等常用工具，整体结构兼顾承载稳定性与操作便捷性，可应用于职业院校阀类维修拆装实训、车间阀件维修工位的工件固定场景，建模过程中对所有棱角处做了工艺倒角处理，避免实际加工使用过程中出现锐边划伤的安全隐患，所有连接孔位、螺栓规格均采用国标通用件参数，方便后续加工制造与配件更换。
