贺德克EDS1700电子压力开关三维建模

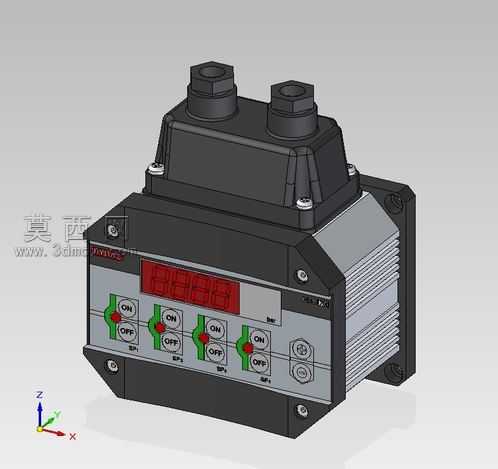

本模型为贺德克EDS1700系列电子压力开关的三维数字化建模成果，建模过程严格参照实物外观与结构比例完成，首先通过多视角实物参考图提取产品轮廓尺寸，在三维建模环境中先搭建整体装配基准坐标系，将产品拆分为顶部接线端防护壳体、中部主控显示模块、下部压力检测基座三大核心装配单元逐一构建。顶部的两个六角接线端口采用旋转凸台结合拉伸切除特征完成，还原了端口的外六角拧动结构与内部接线空腔形态，端口与上盖的连接螺栓细节通过圆周阵列特征实现，精准还原了四颗固定螺栓的排布位置与外形。中部主控模块的外壳做了分色材质区分，正面的红色数码显示区域采用半透明哑光材质模拟数码管的显示面质感，四组带绿色标识的操作旋钮组，每一组都还原了ON/OFF档位标识、旋钮的凹凸防滑纹理，旋钮旁的状态指示点也通过细小凸台特征还原，面板上的功能标识区域做了浅浮雕式的纹理处理，还原实物面板的印刷标识区域质感。侧面的散热鳍片结构采用线性阵列拉伸特征完成，每一片鳍片的厚度、间距都与实物保持一致，还原了产品的散热结构设计。下部基座的安装固定孔做了沉头孔特征处理，还原了产品实际安装的孔位形态，基座与中部模块的拼接缝隙做了细微的倒角处理，还原装配后的接缝真实效果。材质渲染阶段，主体外壳采用哑光黑色工程塑料材质，调整材质的粗糙度与反光度模拟工业塑料的磨砂质感，散热鳍片区域采用银灰色金属材质，添加细微的拉丝纹理还原铝合金散热件的表面质感，显示区域添加微弱的自发光效果模拟数码屏的通透感，接线端口的金属部分做了镀锌金属的质感调整，还原金属接线端的哑光金属光泽。整体建模过程中所有零部件的装配关系都按照实物的装配逻辑设置配合约束，可实现爆炸视图拆解展示，清晰呈现该电子压力开关的内部装配层级与各部件的连接关系，模型的细节还原度高，可用于工业产品展示、液压系统配套元件选型演示、教学实训场景的元件结构讲解使用，完整还原了这款工业压力检测开关的外观特征与结构特点。
