立柱式旋臂起重吊运设备结构设计

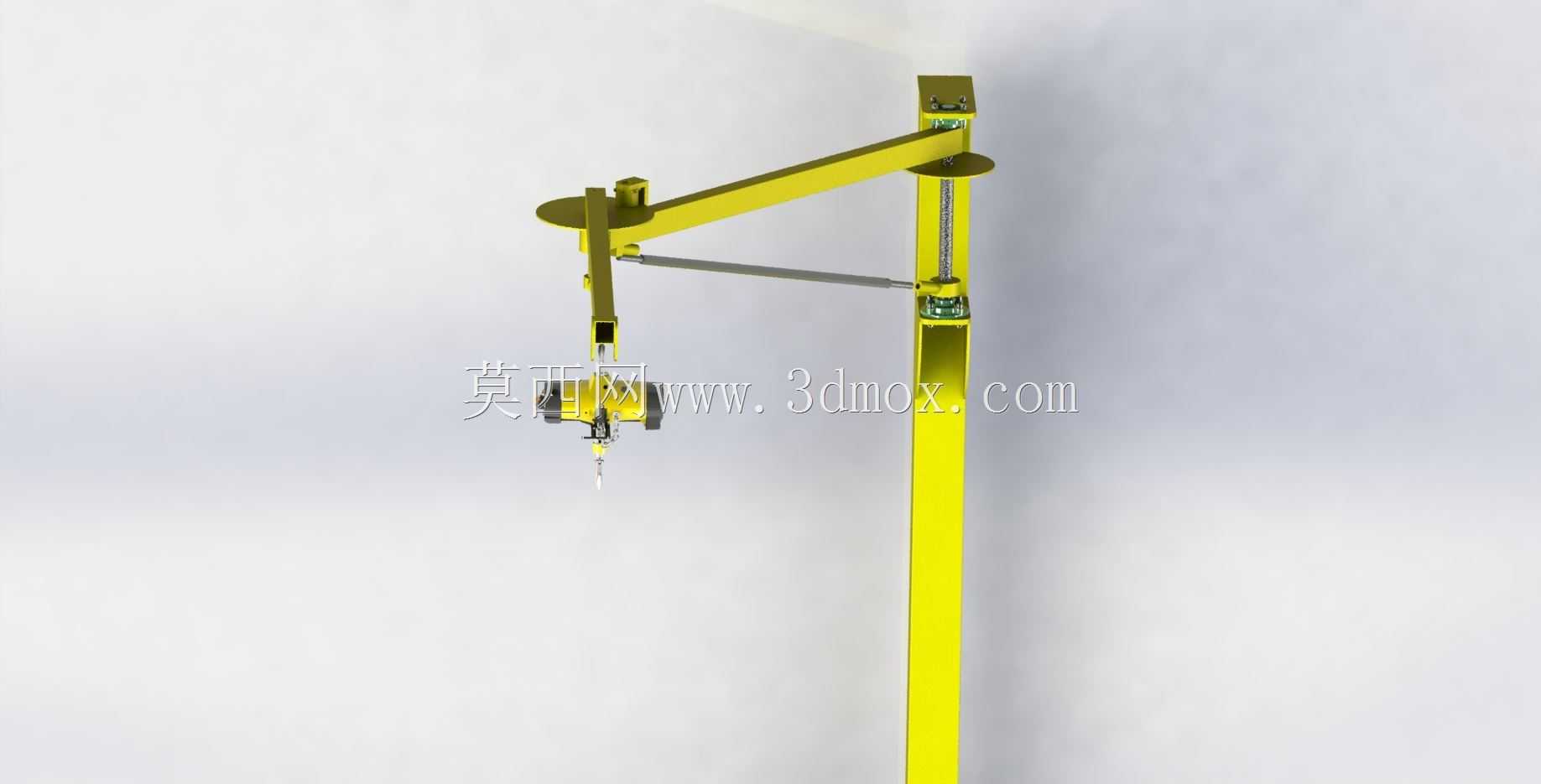

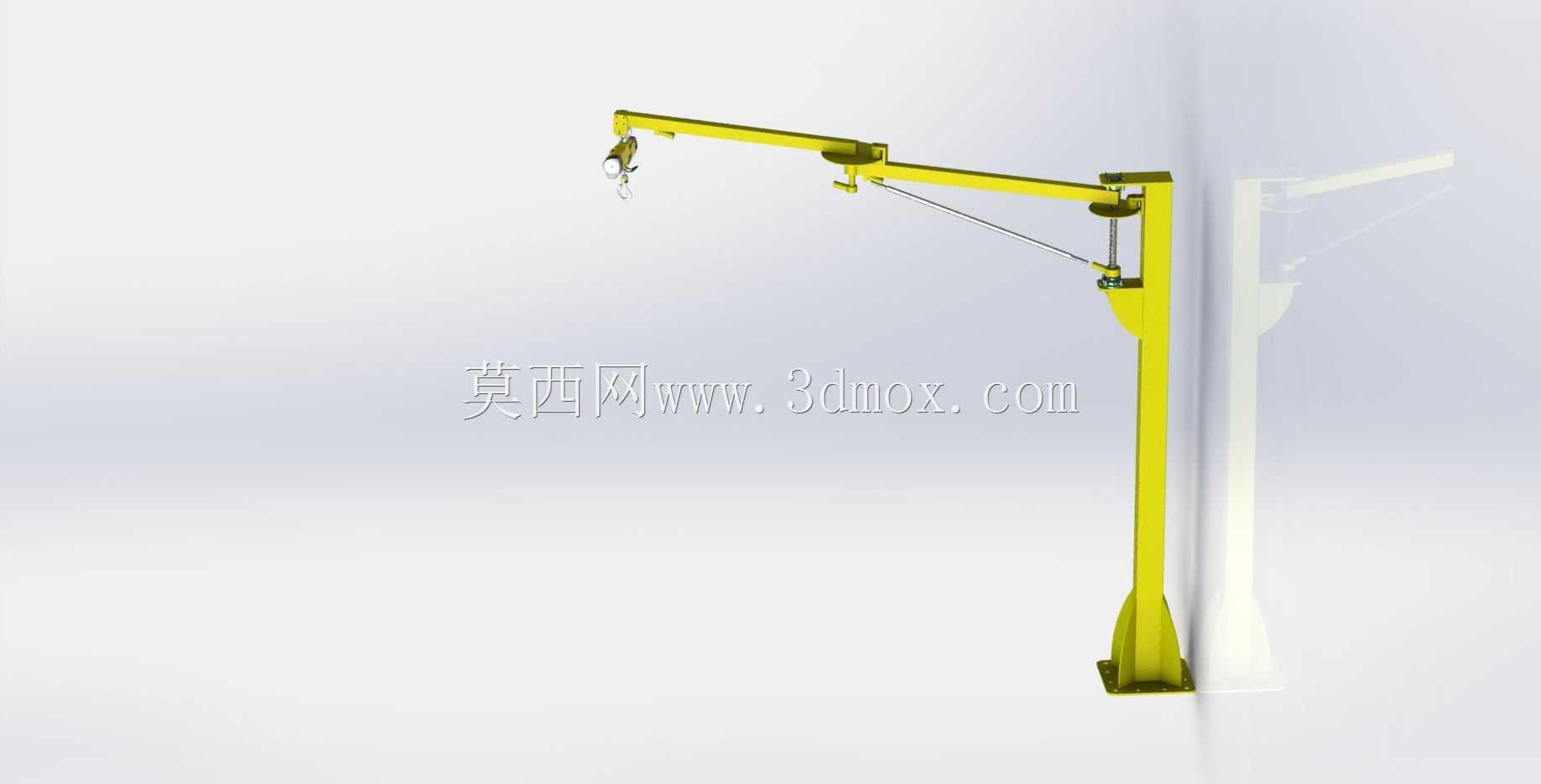

　　这款立柱式旋臂吊运设备，主要面向车间内部小范围定点物料转运场景设计，可覆盖立柱周边扇形作业区域，适配机加工工位工件上下料、仓储区域轻型货物堆垛、装配线旁零部件周转等高频次小载荷吊运需求，相比桥式起重机无需占用厂房顶部主梁承载空间，安装时仅需对地面基础做预埋固定，对厂房层高、顶部结构的适配性更强，适合中小型加工车间、维修工段、仓储库区作为定点辅助吊运装备使用。设备主体采用单立柱承载结构，立柱底部设计有方形安装法兰，通过膨胀螺栓或预埋地脚螺栓与混凝土地面刚性连接，安装时需保证立柱垂直度偏差不超过千分之一，避免旋臂回转过程中出现卡滞或附加侧向载荷。旋臂主体采用箱型梁结构设计，相比同规格工字钢截面抗扭性能更优，臂架下方设置有斜向拉杆结构，

　　一端连接臂架远端下部，另一端固定在立柱上部的回转支座位置，可有效抵消臂架受载后的下挠变形，保证电动葫芦沿臂架运行时的轨道平直度。臂架与立柱的连接部位采用回转支承结构，可实现360度全范围回转，回转阻尼经过匹配设计，空载或轻载状态下操作人员可手动推动臂架转动调整作业位置，无需额外配置回转驱动机构，降低设备整体制造成本与后期维护工作量。臂架下翼缘作为电动葫芦的运行轨道，轨道面经过铣削加工处理，表面粗糙度控制在合理范围，减少葫芦行走轮的磨损，葫芦运行行程覆盖臂架有效长度范围，近端限位位置距离立柱中心预留足够安全距离，避免葫芦碰撞立柱结构，远端设置硬限位挡块与缓冲橡胶垫，防止葫芦脱轨。设备配置的环链电动葫芦集成起升与行走功能，

　　起升机构采用行星减速结构，运行平稳噪音低，吊钩组配备防脱棘爪，防止吊装过程中吊索具滑脱，起升高度可根据现场安装工况调整，适配不同厂房层高下的吊运需求。从设计逻辑来看，整体结构优先考虑安装便捷性与维护便利性，所有连接部位均采用标准件连接，易损件如行走轮、缓冲垫、回转支承密封件均采用通用规格，后期更换无需定制特殊配件。安装边界方面，立柱基础需满足额定起重量对应的承载要求，地面混凝土厚度不低于200mm，强度等级不低于C25，臂架回转范围内不得有固定管线、设备等障碍物，臂架底部距离地面的最小安全高度需满足人员通行与物料堆放的安全要求，避免吊运过程中碰撞地面人员或物件。结构受力计算阶段，重点校核了立柱的压弯组合强度、臂架的抗弯强度与刚度、

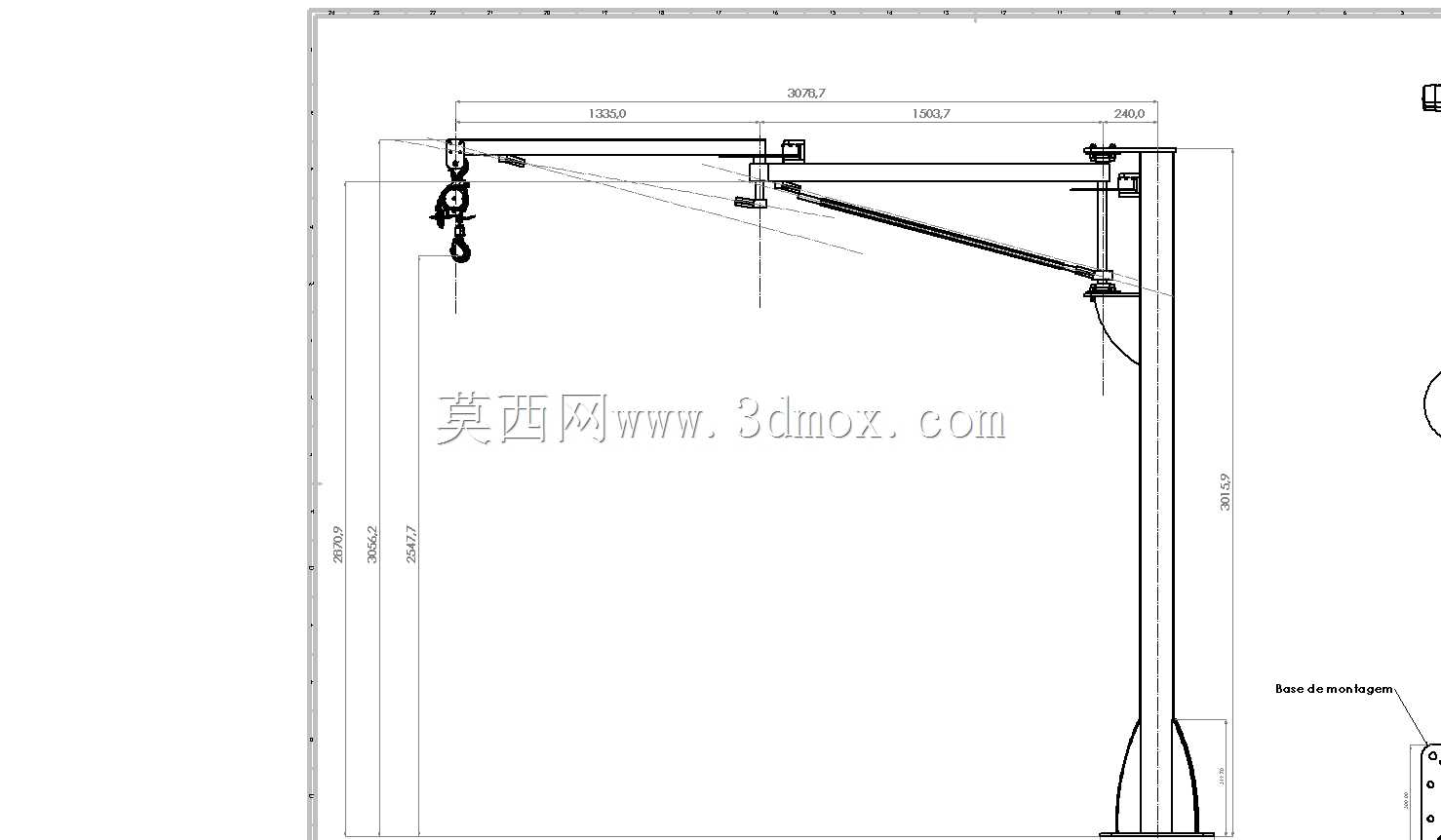

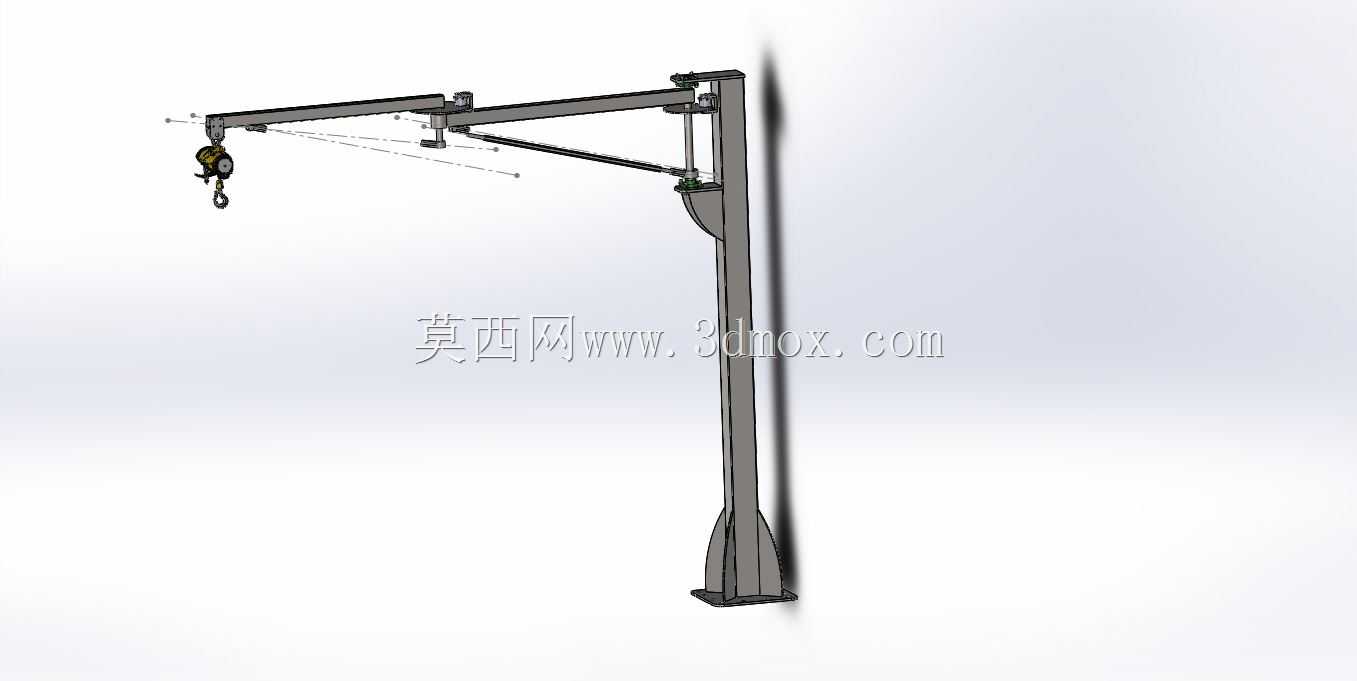

　　回转支承的承载能力、斜拉杆的抗拉强度，所有受力部件的安全系数均满足起重设备设计规范要求，额定载荷下臂架最大下挠量控制在臂长的1/500以内，保证吊运过程的稳定性。设备的操作方式采用手电门控制，操作按钮沿电缆垂落至操作人员站立高度，控制线缆设置有防拉断保护结构，操作人员可在地面跟随吊运物料移动，实时观察吊装状态，操作视线无遮挡，降低吊装作业的安全风险。针对不同作业场景的适配性，该结构可通过调整臂架长度、立柱高度、额定起重量参数，适配从100kg到2t不等的轻型吊运需求，无需对整体结构做大幅改动，仅需对应调整型材截面规格与拉杆直径即可，具备较强的系列化拓展能力。在三维建模过程中，所有部件均按实际加工尺寸建模，焊缝位置、螺栓连接孔位、安装基准面均做了准确还原，可直接用于生成工程图纸指导生产，也可作为车间布局规划时的设备占位模型，辅助完成厂区吊运点位的布局设计，验证臂架覆盖范围是否满足工位吊运需求，避免后期安装出现作业盲区。
