双梁桥式起重吊运设备结构设计

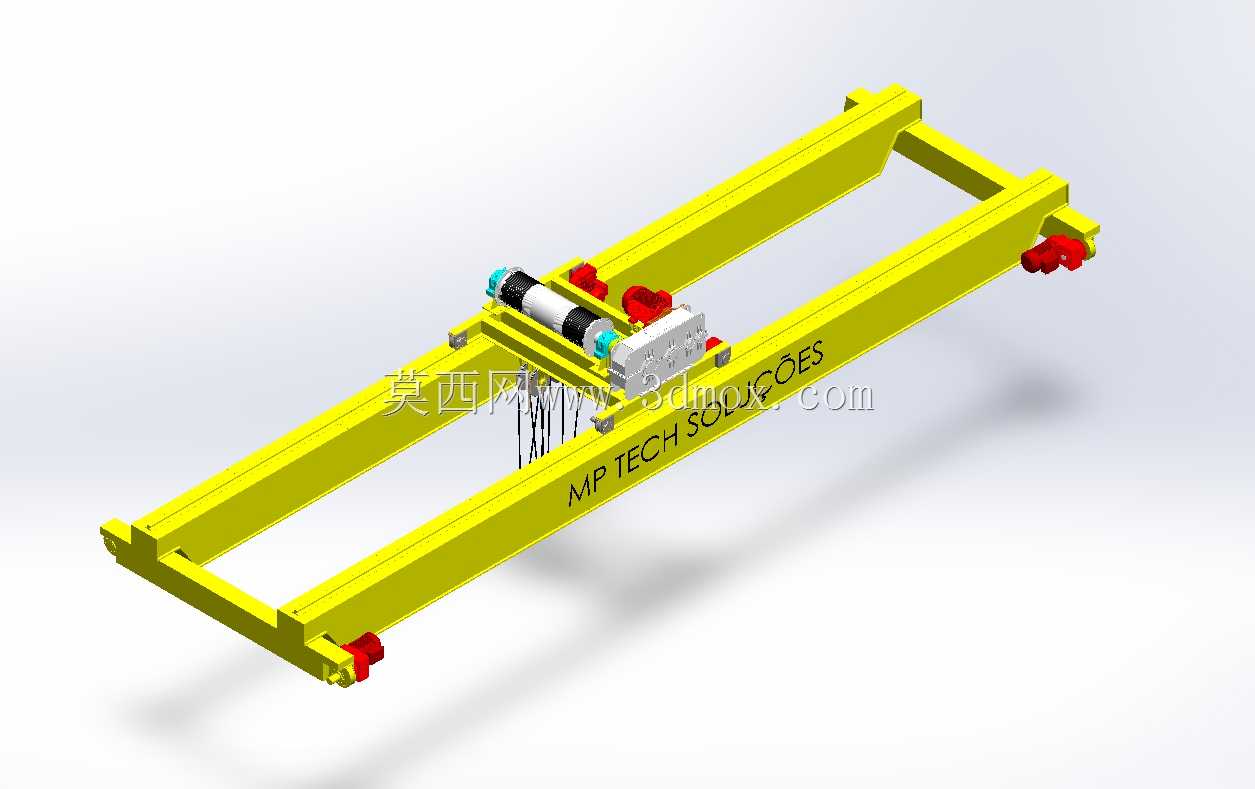

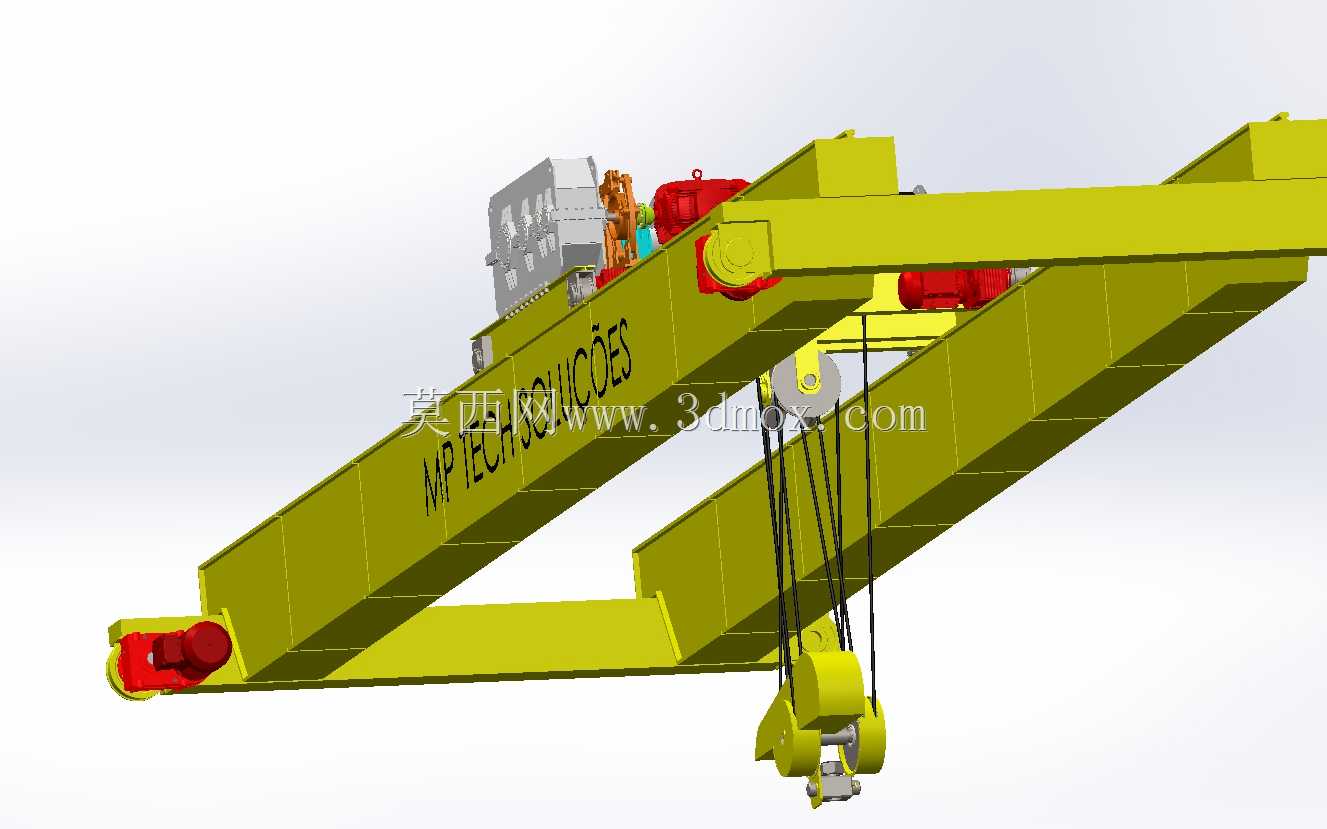

　　这款双梁桥式起重设备的三维结构，主要面向室内生产车间、仓储库区的固定跨距物料吊运场景，适配常规工业厂房内的重型工件转运、设备安装就位、成批次物料的跨工位调运需求，区别于移动式起重设备，其依托厂房两侧预设的承重轨道运行，不占用地面作业通道，能在固定覆盖的跨距范围内完成全行程的重物起升、横移、纵向行走动作，是离散制造车间、重型配件仓储区常用的固定起重装备。从结构设计逻辑来看，主体采用两根平行的箱型主梁作为核心承载构件，主梁两端通过端梁结构衔接行走轮组，轮组直接卡装在厂房预设的轨道上，端梁上集成的行走驱动单元可带动整台设备沿轨道做纵向移动，覆盖轨道全长范围内的作业区域。主梁之间设置刚性连接横梁，保证两根主梁的平行度与整体结构刚度，

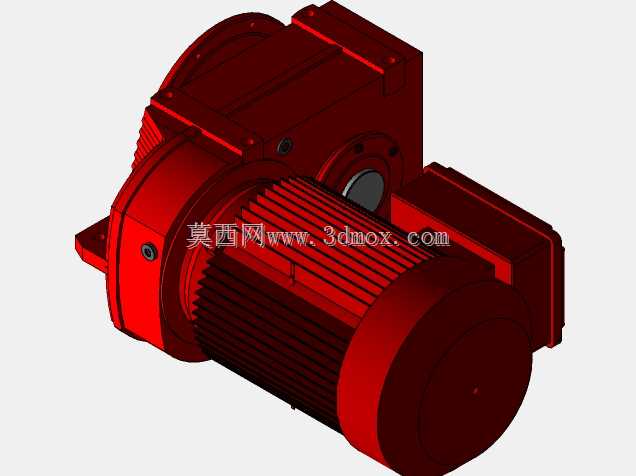

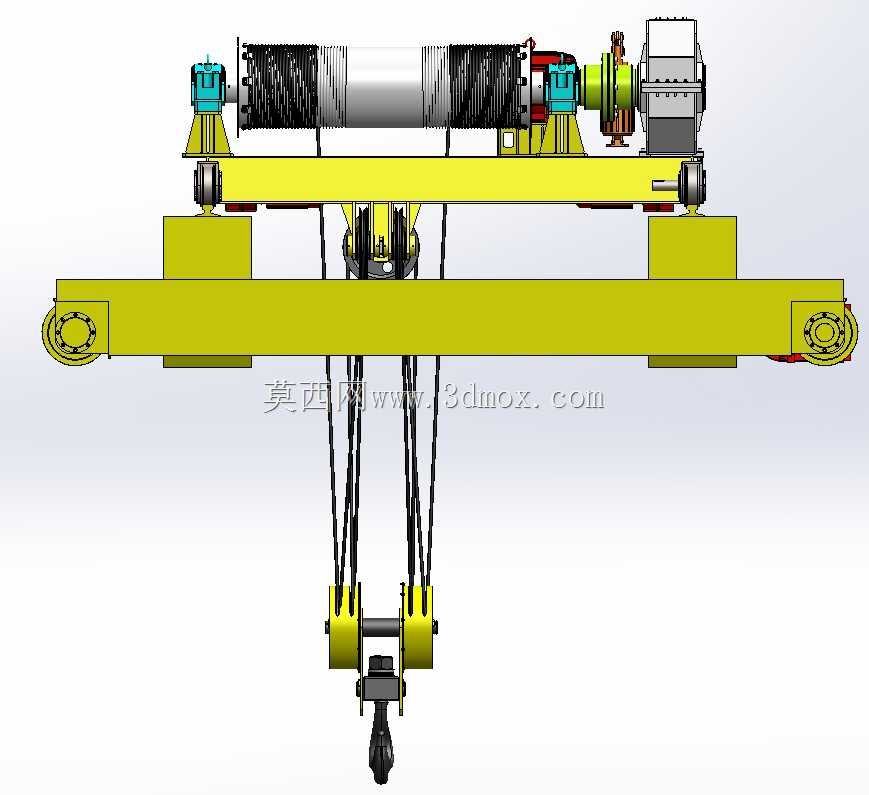

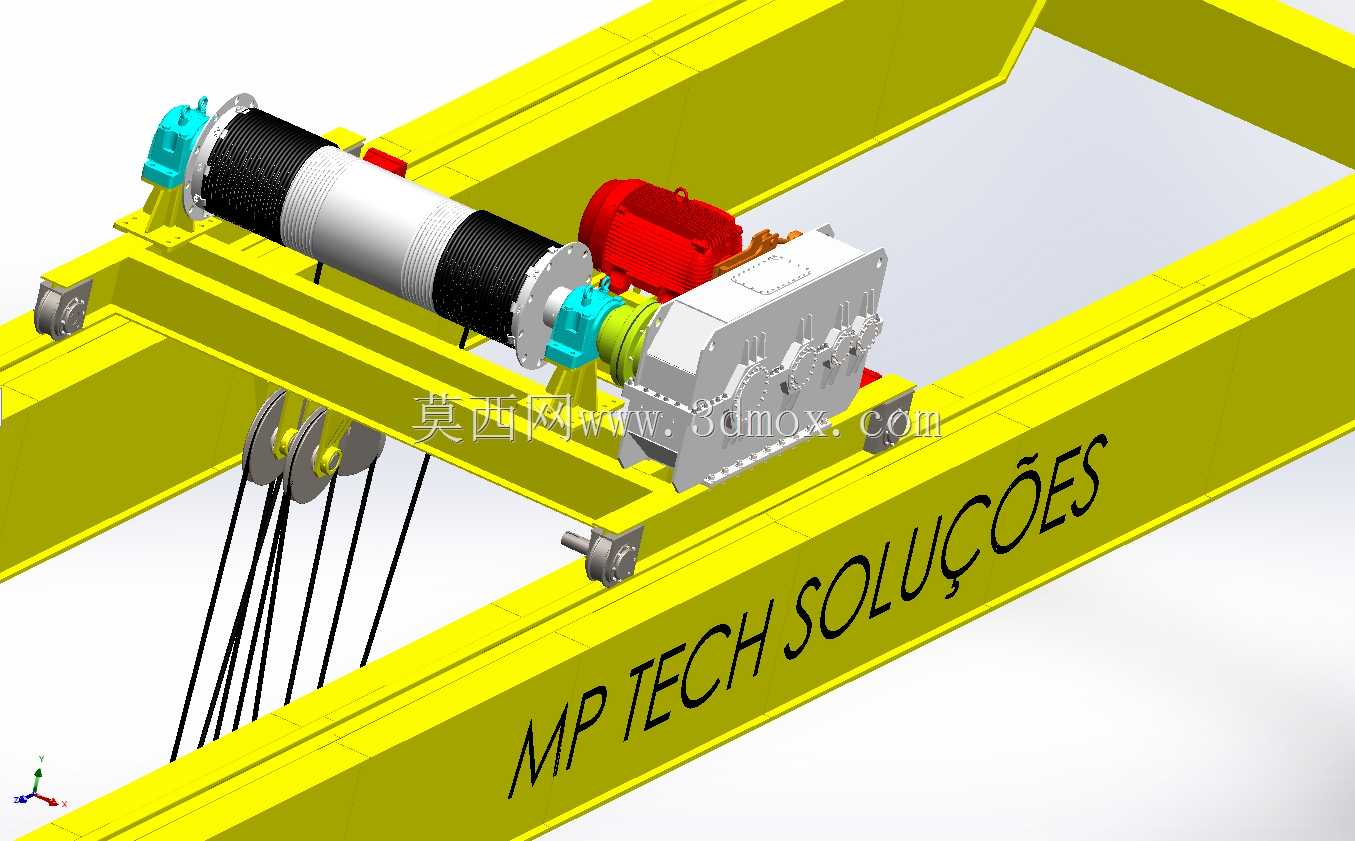

　　避免重载工况下主梁出现侧向偏移或扭转变形，连接横梁的位置经过受力校核，避开起重葫芦的横向行走路径，不会干涉起升机构的全行程移动。主梁上铺设的横向运行轨道，供起重葫芦组件沿主梁跨度方向做横移动作，配合端梁的纵向行走，可实现覆盖区域内任意点位的重物落点调整，起重葫芦集成了起升卷筒、驱动电机、制动组件、吊钩滑轮组，起升动力通过减速机构传递至卷筒，缠绕在卷筒上的钢丝绳通过滑轮组带动吊钩完成垂直方向的升降动作，制动组件采用常闭式结构，设备断电时可自动锁止起升机构，避免重物坠落风险。设计过程中对主梁的截面参数做了针对性优化，箱型梁的腹板、翼缘板厚度根据额定起重量对应的弯矩、剪力分布做了差异化设置，

　　跨中位置的截面抗弯模量满足满载工况下的挠度控制要求，避免起升重物时主梁下挠量过大影响运行平稳性，端梁与主梁的连接位置采用高强度螺栓组加定位销的组合连接方式，既保证现场安装时的装配精度，也能传递行走过程中产生的纵向、横向载荷，轮组与端梁的连接位置设置了可调间隙结构，可补偿轨道安装时的平行度误差，避免行走过程中出现卡轨、啃轨现象。从安装边界来看，设备的整体宽度适配常规厂房的牛腿轨道间距，端梁两侧的行走轮组中心距与轨道中心距严格匹配，设备整体高度满足厂房内的净空要求，最高点与厂房屋架下弦预留足够安全距离，起重葫芦的最低落钩点覆盖地面作业所需的最低高度，吊钩的横向行程可延伸至两侧轨道附近的工位，减少作业盲区。

　　设备两端的行走限位结构可在设备运行至轨道端部时触发停机信号，避免冲出轨距，起重葫芦的横移行程两端也设置了限位缓冲件，降低碰撞冲击。在实际使用场景中，这类设备可配合不同的吊具完成不同类型物料的吊运，比如搭配电磁吸盘可吊运钢铁类坯料、工件，搭配专用吊具可吊运成捆管材、箱体物料，相比单梁桥式起重机，双梁结构的承载能力更强、跨度适配范围更大，可满足更大吨位的物料吊运需求，运行过程中两根主梁共同承载，结构稳定性更好，重载工况下的晃动量更小，适合对吊运平稳性要求较高的作业场景，比如精密重型设备的安装就位、高精度工件的工位转运，能减少吊运过程中的工件晃动，降低碰撞风险。建模过程中对各个运动部件的配合间隙做了还原，行走轮与轨道的配合间隙、葫芦横移轮与主梁轨道的配合间隙、起升钢丝绳的缠绕路径都按照实际装配关系设置，可直观演示设备的全动作流程，包括纵向行走、横向移动、吊钩升降三个维度的运动，能清晰展示各个部件的运动干涉情况，为后续的结构优化、现场安装方案制定提供直观的三维参考，也可作为起重设备运维培训的可视化模型，帮助运维人员快速理解设备的结构组成与动作逻辑。
