车间轻型龙门起重吊运架结构设计

　　这套轻型龙门起重吊运结构，主要面向中小型生产车间、仓储区域的定点物料转运场景，适配1吨及以下额定载荷的频繁短距离吊运作业，可覆盖工位间工件转序、小型设备检修吊装、仓储物料上下架等常规作业需求，相比大型桥式起重机，它不需要依托厂房原有梁柱做预埋承载，独立落地式的安装形式对场地改造要求极低，适合层高有限、无法安装大型行吊的老旧车间，或是临时搭建的生产作业区域使用。

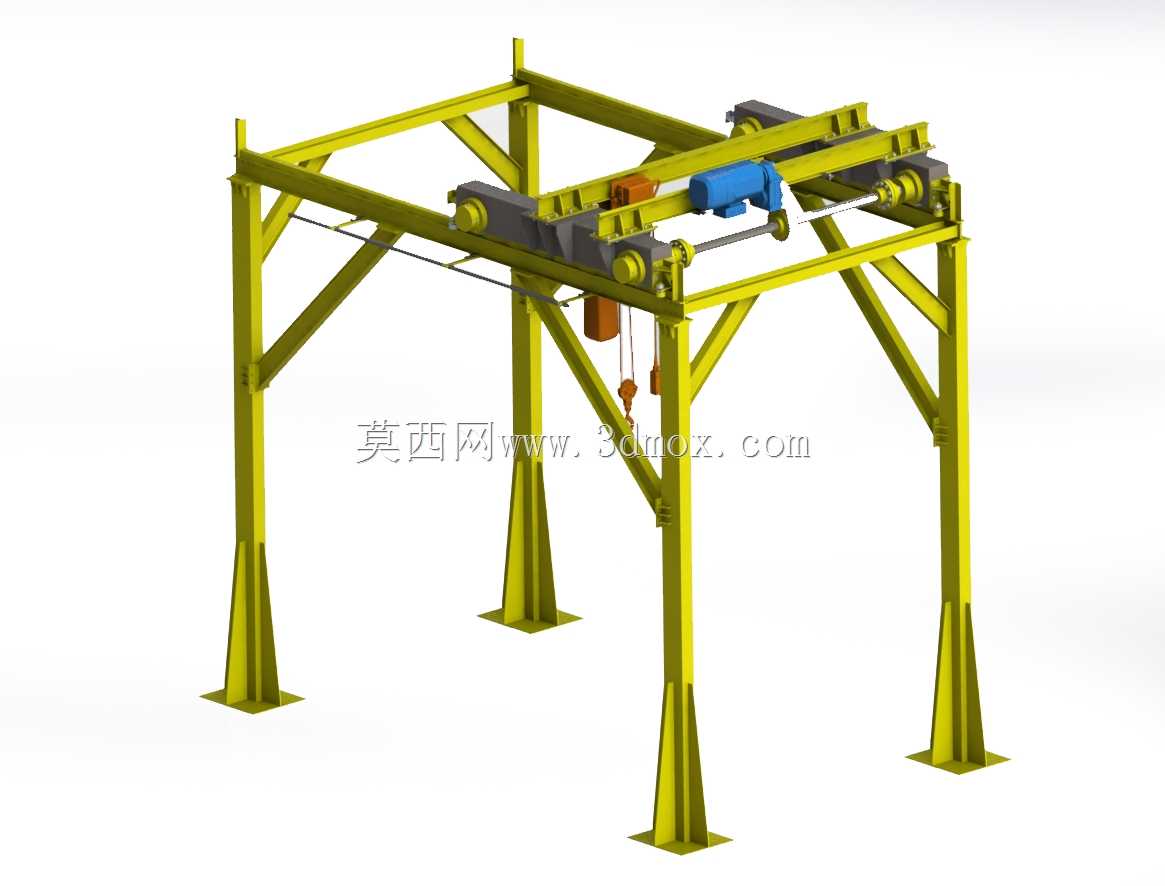

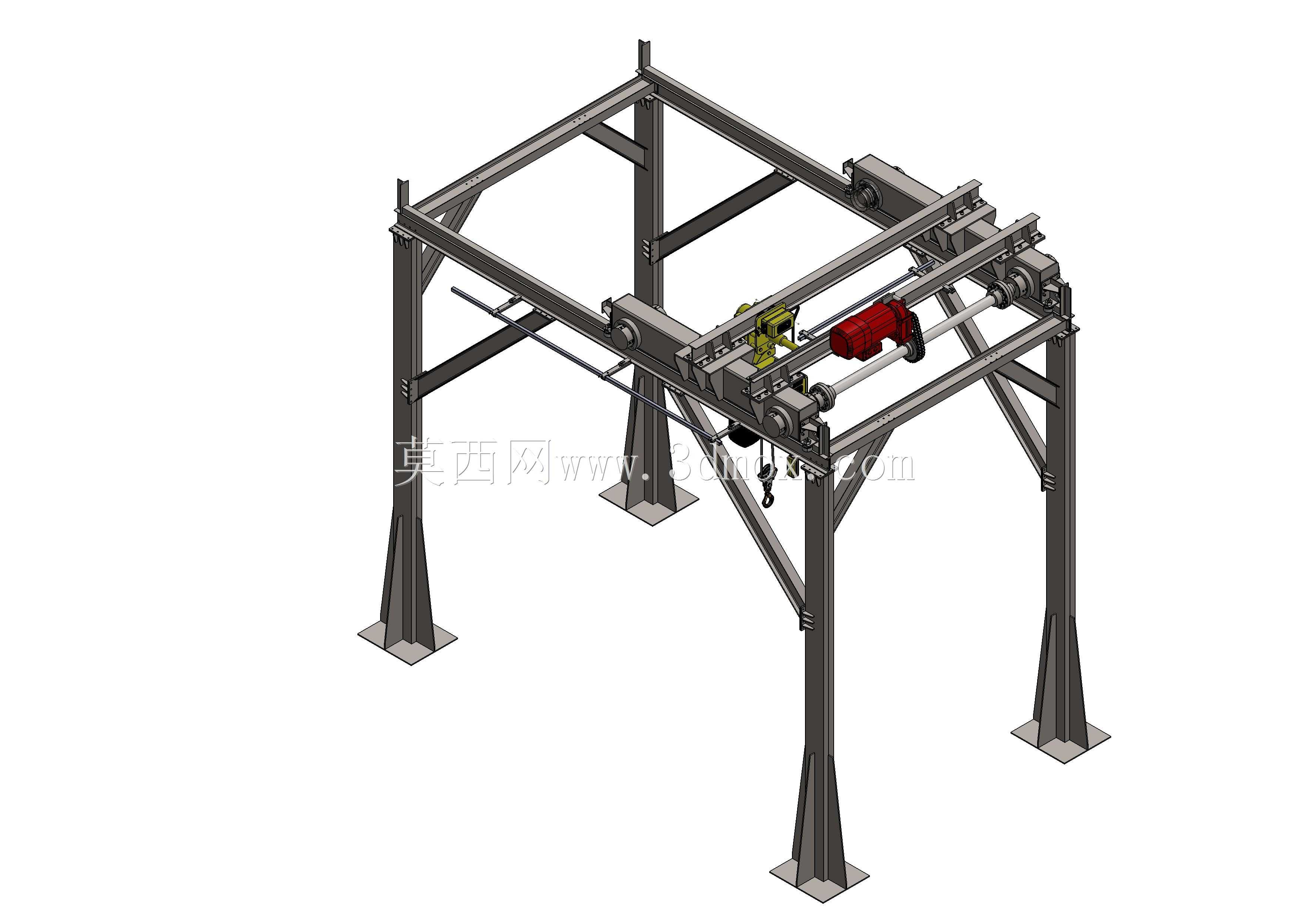

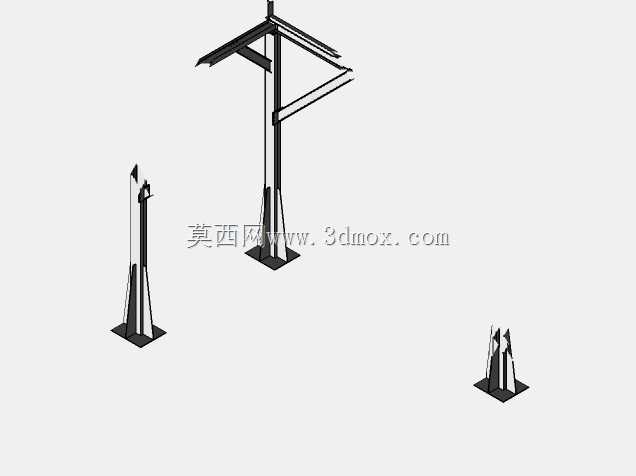

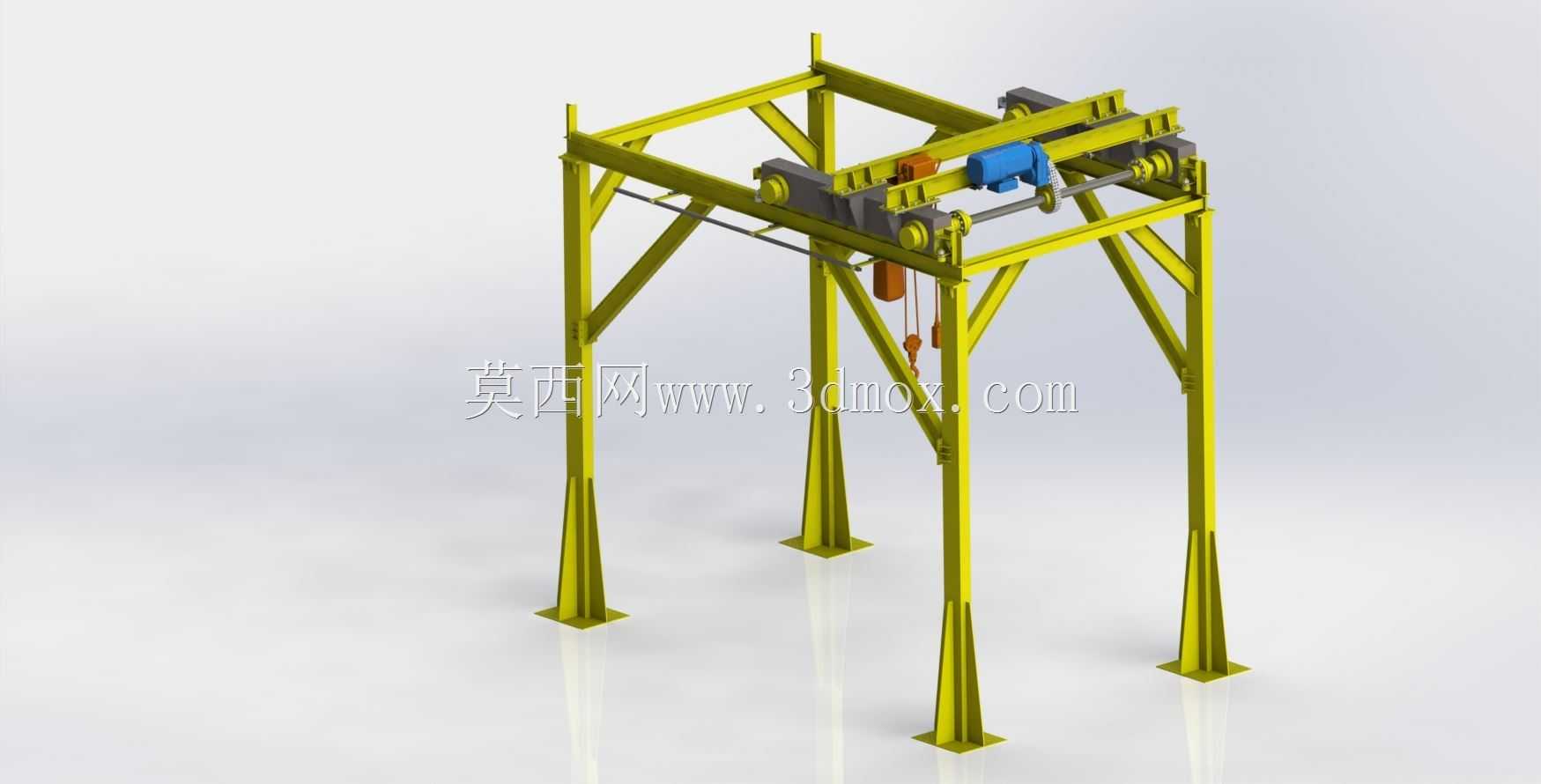

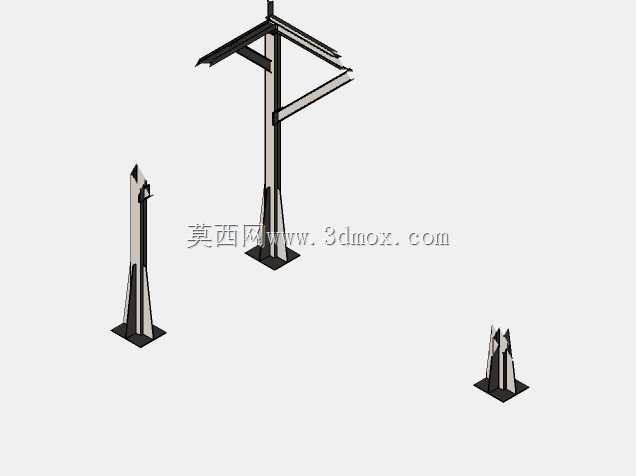

　　从结构设计逻辑来看，整体采用四立柱落地支撑形式，每根立柱底部配置方形焊接地脚板，地脚板上预留螺栓安装孔，可通过膨胀螺栓直接与硬化混凝土地面固定，不需要额外做复杂的预埋基础，单根立柱采用矩形型钢焊接成型，立柱之间加装斜向支撑肋，在不额外增加整体自重的前提下，大幅提升框架的抗侧倾能力，避免起吊过程中重物晃动带来的框架形变。主梁部分采用双平行梁布局，为起重葫芦的移动提供稳定的运行轨道，主梁与立柱的连接节点采用螺栓装配式设计，所有连接孔位均做公差匹配设计，现场安装时不需要做二次焊接加工，仅通过标准紧固件即可完成整体组装，拆解转运也十分便捷，可根据车间布局调整快速拆装移位。

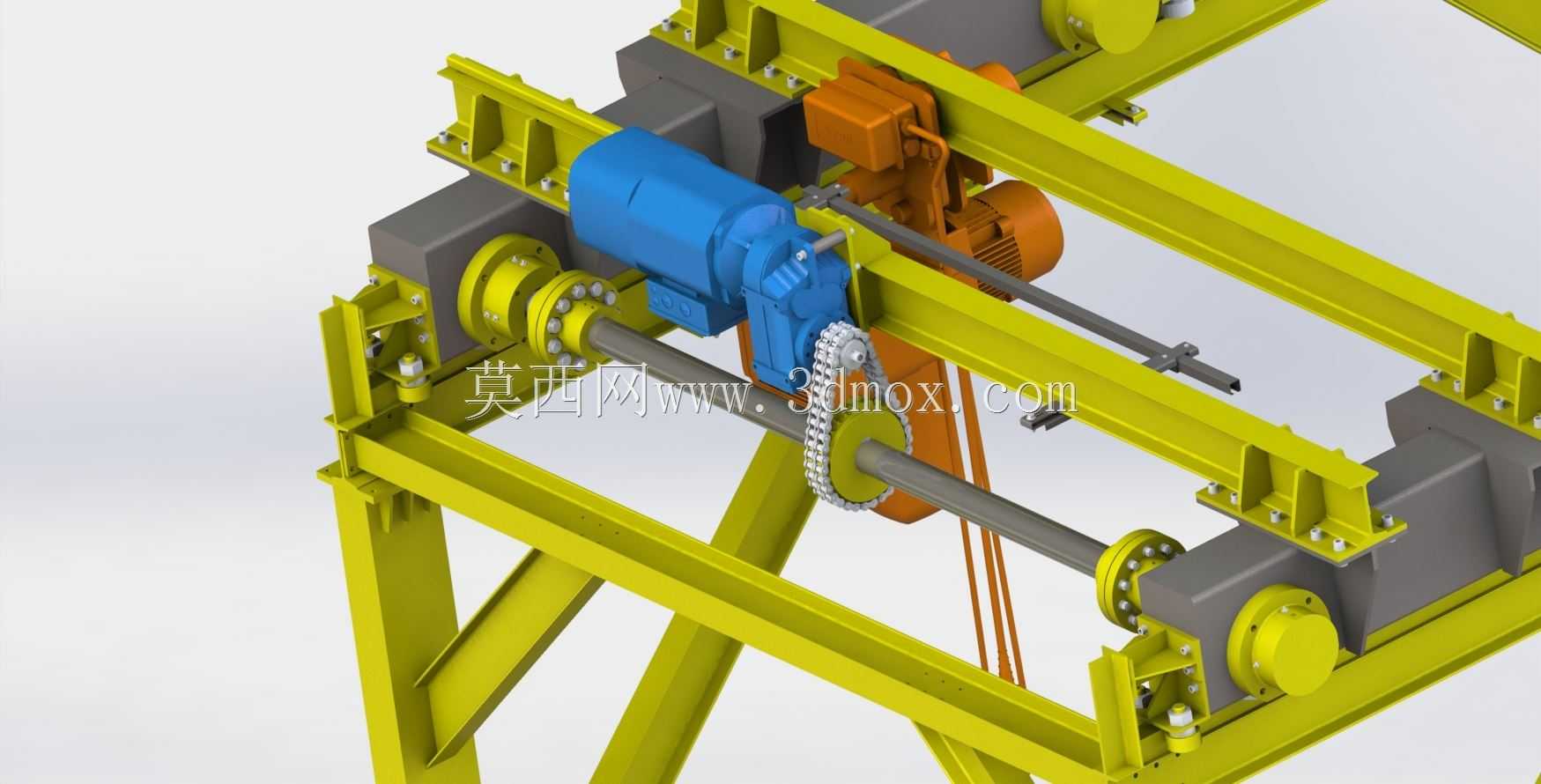

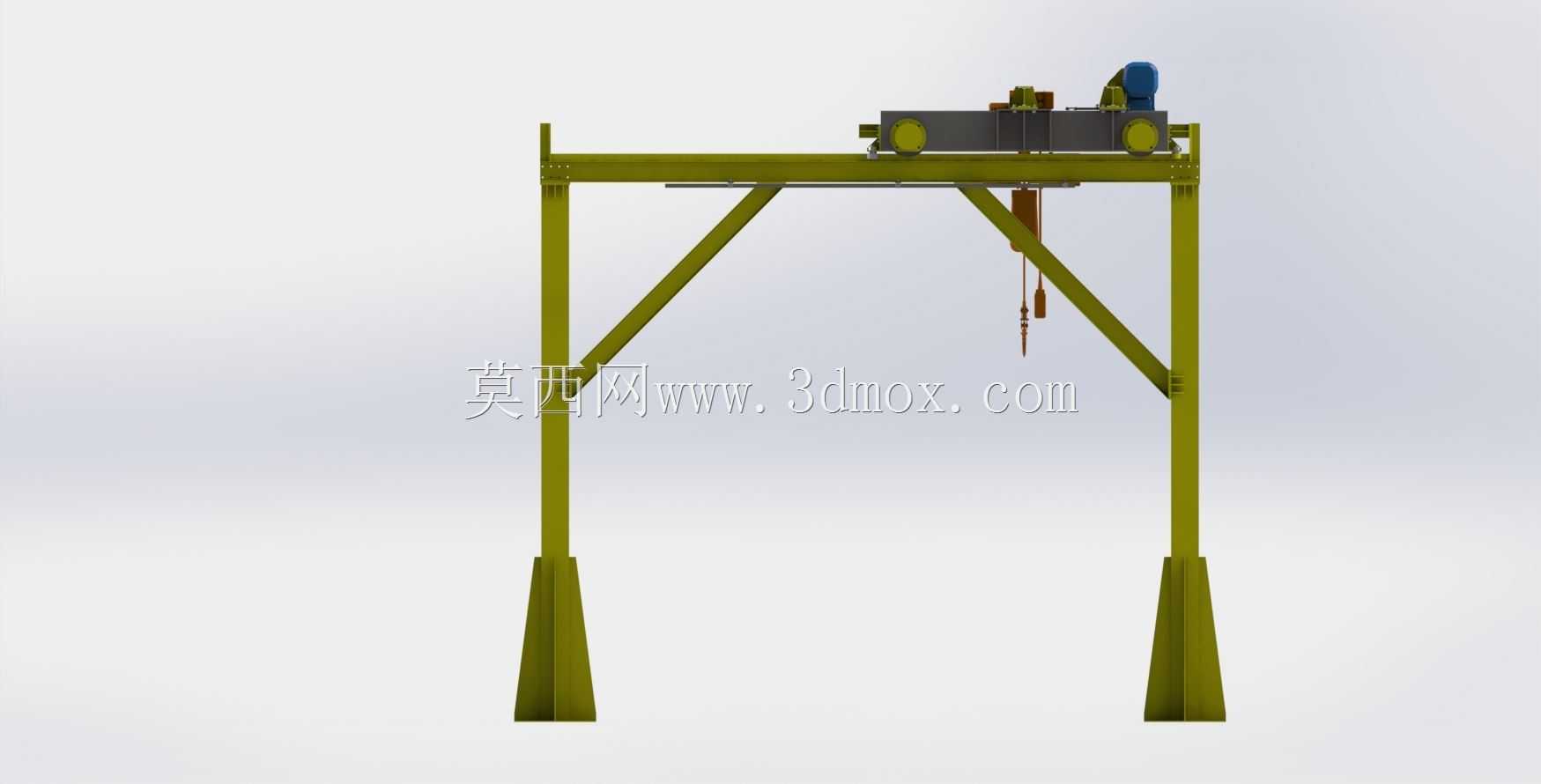

　　运行机构部分，起重葫芦配套的行走轮组卡装在双主梁之间，可沿主梁长度方向做水平移动，覆盖主梁跨度范围内的所有作业点位，葫芦本体采用常规的环链电动葫芦结构，起升机构配套钢丝绳与吊钩组件，吊钩处加装防脱保险卡，避免起吊过程中吊索滑脱。主梁两端的端梁位置配置横向驱动组件，可带动整个起重小车沿主梁垂直方向做小幅移动？不对，哦不对，这套结构的主梁是固定在立柱上的？不对，仔细看结构，哦，这套是固定跨度的龙门架，行走小车沿主梁纵向移动，覆盖跨度内的作业范围，作业覆盖范围为两排立柱之间的矩形区域，立柱的高度设计预留了足够的起升净空，可满足常规高度的工件吊运、设备部件拆装的空间需求，不会出现起升高度不足导致工件磕碰地面的问题。

　　从安装边界来看，安装前需要确认作业区域的地面硬化强度满足承载要求，混凝土地面厚度不低于150mm，地面平整度误差控制在每米5mm以内，避免安装后框架出现倾斜。整体框架的外形尺寸适配常规中小型车间的通道宽度，立柱外侧预留不小于500mm的安全操作距离，避免吊运过程中重物磕碰周边工位设备。所有钢结构部件表面均做抛丸除锈后喷涂防锈漆处理，可适应车间内多粉尘、少量切削液挥发的常规作业环境，长期使用不会出现大面积锈蚀剥落的问题。

　　在实际使用过程中，这套结构的操作门槛较低，操作人员仅需经过简单的起重作业安全培训即可操作，起吊过程中框架的整体稳定性表现优异，斜撑结构可有效抵消重物起吊瞬间的冲击力，减少框架的晃动量，提升吊运作业的对位精度，适合机加工车间内的机床上下料、模具更换，维修车间内的设备部件拆装，以及仓储区域的重型物料堆垛等场景。设计过程中对所有受力节点都做了载荷校核，立柱与主梁的连接节点、地脚固定位置、行走轮承载轴等关键受力部件，均按照1.25倍的额定载荷做安全余量设计，避免长期满载作业出现结构疲劳损坏。整体结构没有复杂的特殊定制部件，所有型钢、紧固件、行走组件均采用工业领域通用标准件，后期维护更换配件十分便捷，不需要定制特殊加工件，可有效降低设备的后期运维成本。
