带操作工位的折臂式随车起重作业装置

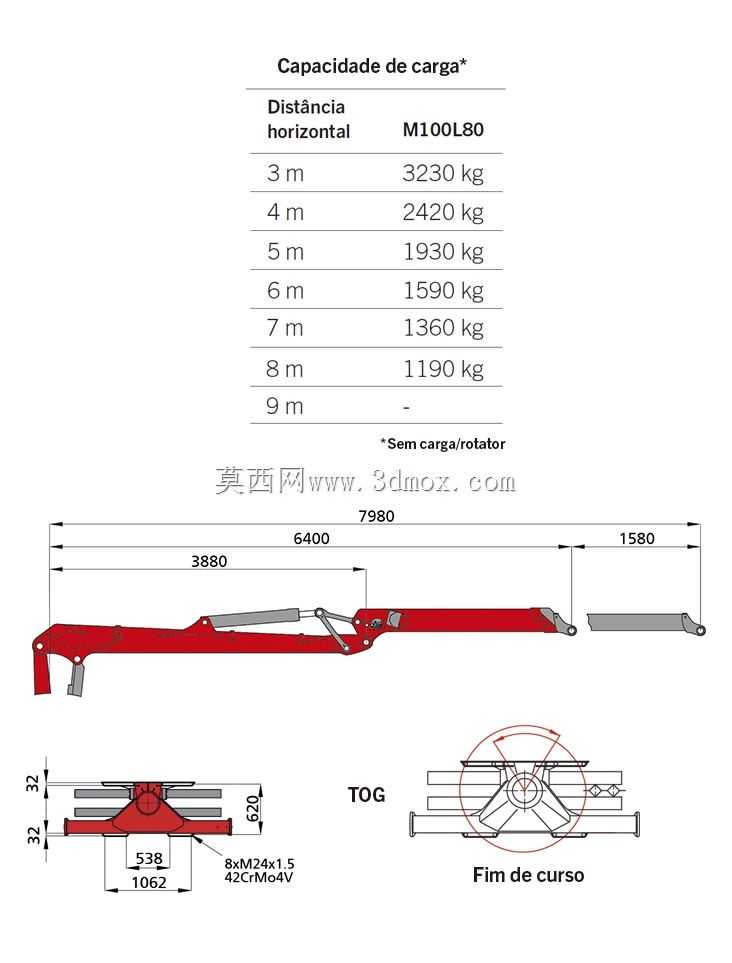

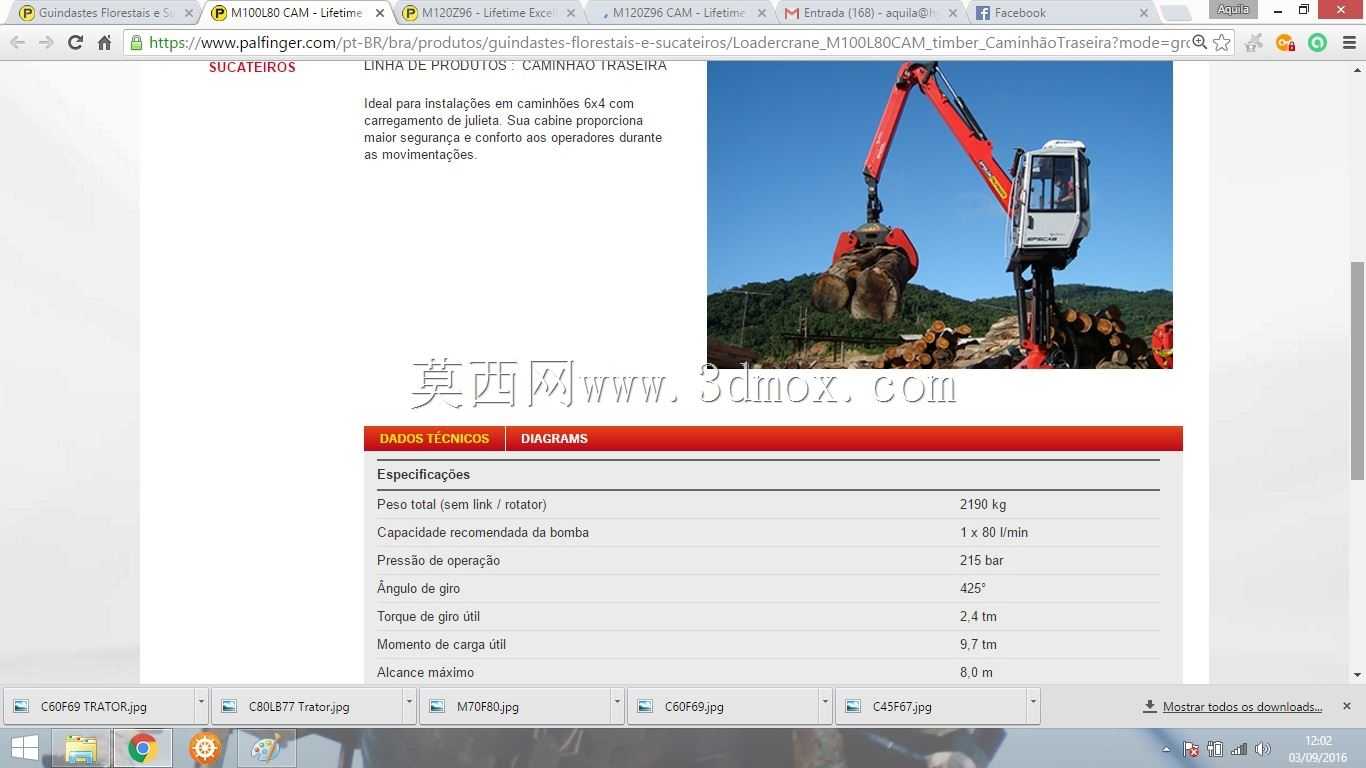

　　这款折臂式起重装置主要适配中小型货运车辆、厂区固定作业工位以及小型工程现场的吊装转运需求，区别于大吨位直臂吊的大跨度作业特性，该结构更侧重狭窄空间内的灵活吊装，比如城乡建材配送的货物装卸、厂区内精密设备的工位间转运、小型市政维修作业中的构件吊装，都能依托折臂的多关节折叠特性完成作业，不需要预留过大的作业回转空间。从结构设计来看，装置采用多节折叠臂架布局，臂架间通过铰接销轴连接，每节臂的伸缩与变幅均由独立液压油缸驱动，可实现臂架的折叠收纳、伸展变幅、伸缩送料等多维度动作，折叠状态下臂架可整体收放在基座侧方，不会占用过多车辆货厢或作业场地的横向空间，伸展状态下可覆盖基座周边一定半径范围内的作业区域，能完成不同高度、

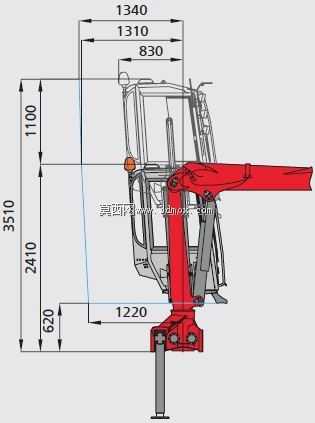

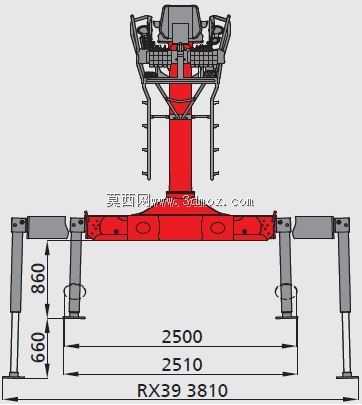

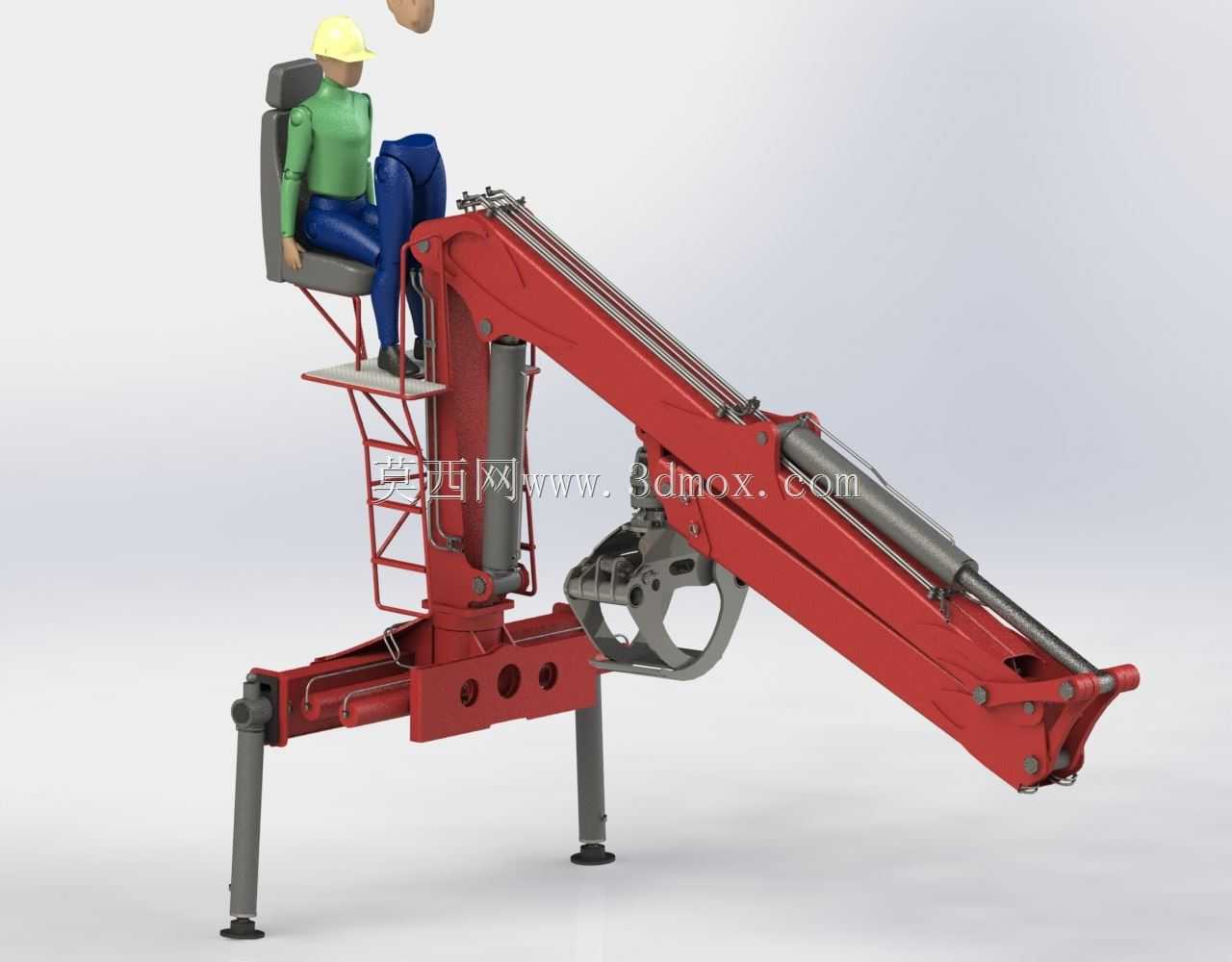

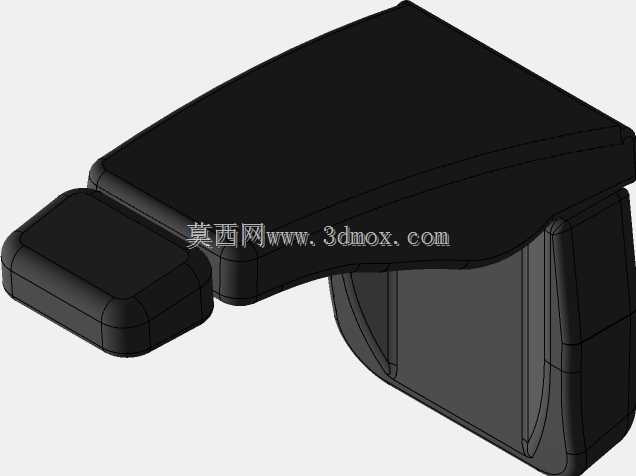

　　不同距离的吊重对位作业。基座部分采用箱型焊接结构，底部设置可伸缩的液压支腿，支腿端部配有可调式支撑盘，作业时可将支腿伸出撑实地面，分散整机吊装时的接地比压，避免作业过程中出现侧翻风险，支腿的伸缩同样采用液压驱动，可根据作业场地的地面平整度调整单根支腿的伸出长度，适配不平整的作业地面。装置专门设置了独立的操作工位，操作座椅固定在基座侧方的爬梯平台上，操作人员可坐在座椅上直面臂架作业区域，直观观察吊重的位置与周边障碍物情况，相比远程遥控操作的模式，这种近距离随位操作的设计更适合小吨位、高精度对位的吊装场景，操作人员可实时根据吊重状态调整操作手柄的输出量，减少吊装对位的调整次数，提升作业效率。爬梯与操作平台采用防滑格栅板设计，

　　周边设置安全防护栏杆，操作人员上下工位以及作业过程中的安全防护更有保障，平台与基座采用刚性焊接连接，不会随臂架的回转动作产生晃动，保证操作过程的稳定性。臂架前端预留了标准吊具安装接口，可根据作业需求更换吊钩、夹钳、真空吸盘等不同属具，适配不同类型物料的吊装需求，比如吊装整托建材时使用吊钩搭配吊装带，吊装规则箱型物料时可使用夹钳属具，吊装板材类物料时可更换真空吸盘属具，拓展了装置的作业适配范围。液压系统的管路沿臂架内侧排布，采用硬管与高压软管结合的布设方式，臂架铰接位置采用高压软管连接，适配臂架转动时的管路位移需求，固定段采用硬管布设，减少管路的磨损风险，管路排布避开了臂架运动的干涉区域，不会在臂架伸缩、变幅过程中出现管路挤压、

　　拉扯的问题。回转机构采用内置式回转支承设计，可实现臂架整体360度连续回转，回转动作由液压马达驱动减速机构完成，回转速度可通过操作阀组进行无级调节，对位时可低速微动调整，大范围转移作业位置时可快速回转，兼顾作业效率与对位精度。从安装边界来看，装置基座的安装孔位采用标准化布局，可直接适配多数轻卡、中小型专用车的副车架安装尺寸，不需要对车辆底盘进行大规模改装，固定工位安装时也可直接通过地脚螺栓固定在混凝土基础上，安装流程简便。整机的重心在折叠收纳状态下处于基座中心位置，运输过程中不会出现偏载问题，作业状态下的重心可通过支腿的支撑范围进行覆盖，保证额定吊重范围内的作业稳定性。臂架的截面采用变截面箱型设计，靠近基座的臂节截面尺寸更大，向臂端逐渐缩小，在保证臂架整体结构强度的前提下，尽可能降低臂架自身重量，提升有效吊重能力，臂架板材采用高强度结构钢焊接而成，焊接位置均做了应力消除处理，长期重载作业下不会出现结构变形问题。操作阀组设置在操作座椅侧方，操作人员坐在座椅上可随手触及所有操作手柄，每个手柄的操作行程与对应的机构动作速度匹配，操作逻辑符合常规起重设备的操作习惯，操作人员不需要长时间适应即可上手作业。装置的液压油箱、控制阀组等附属部件均集成安装在基座内部，不会额外占用外部空间，整体外观布局紧凑，没有多余的外凸部件，减少了作业过程中与周边障碍物发生刮碰的风险。
