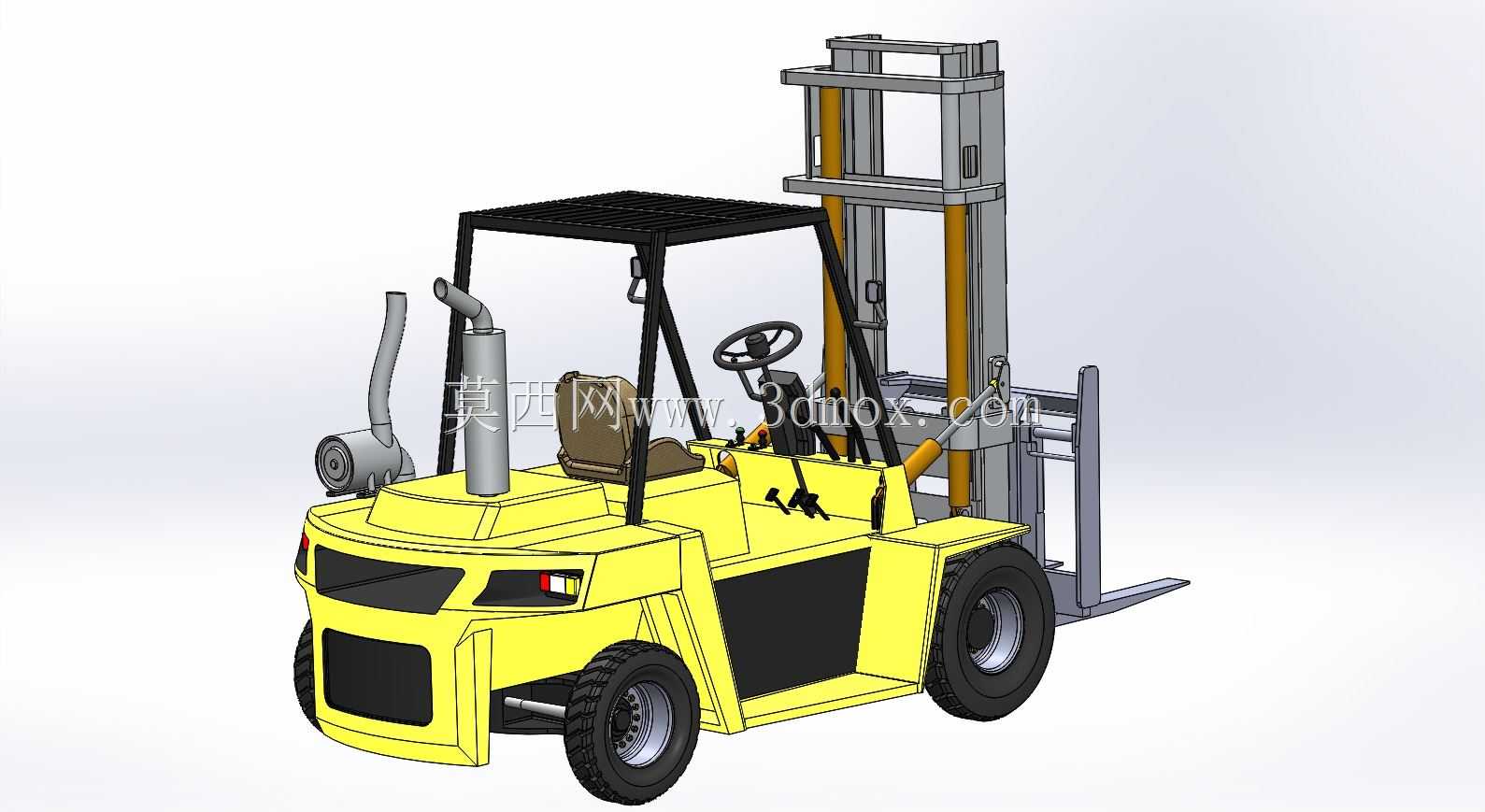

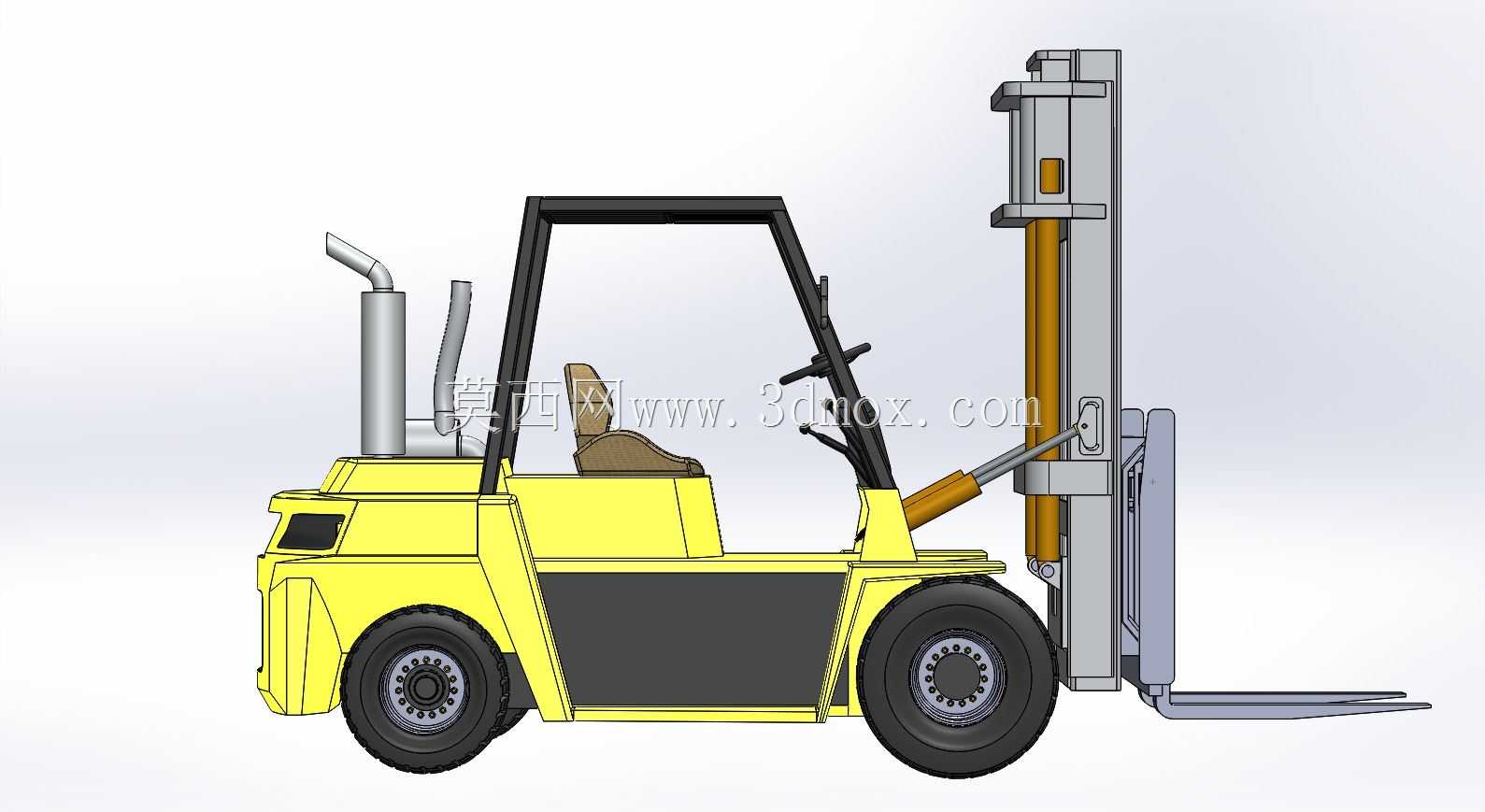

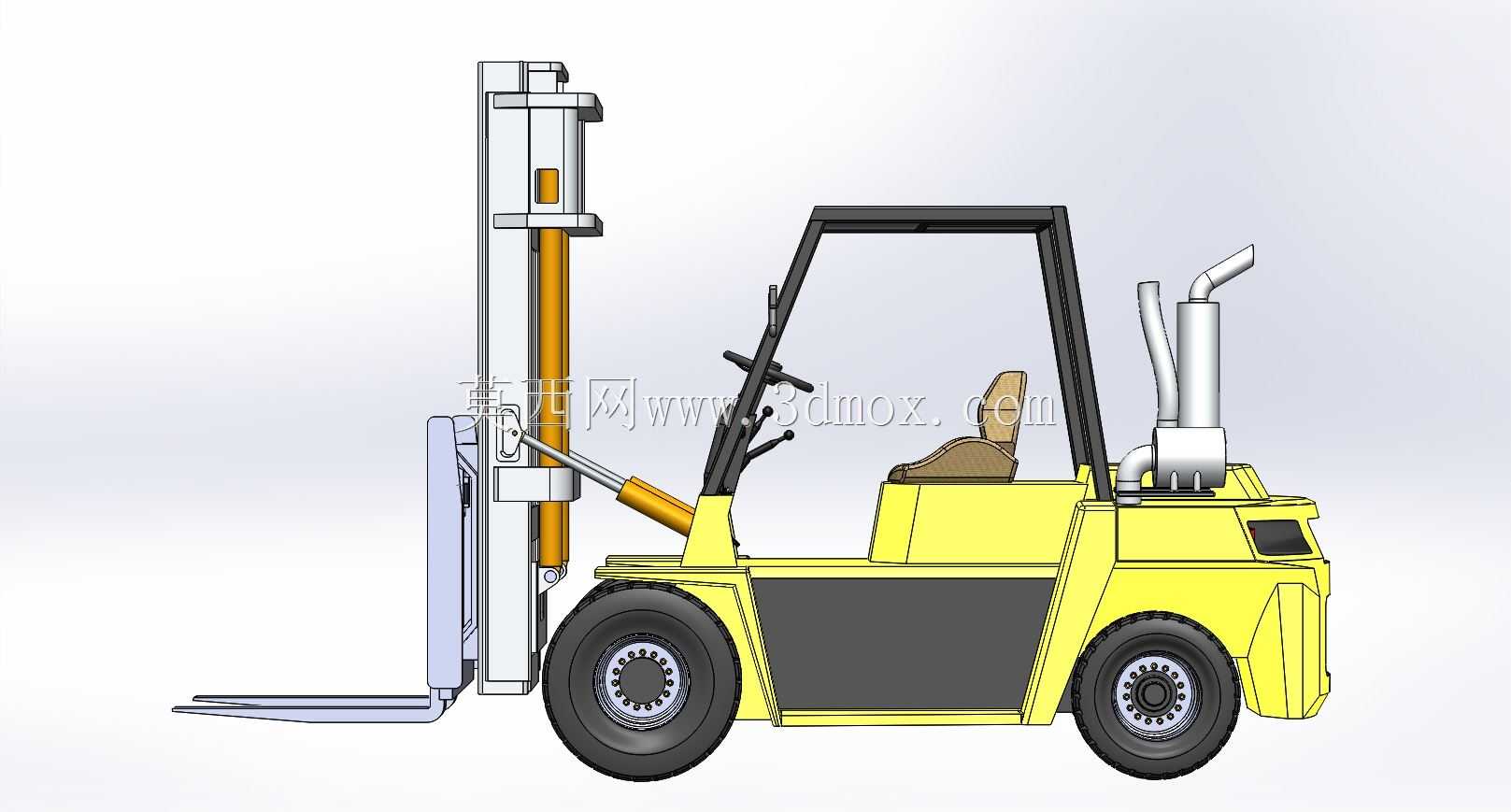

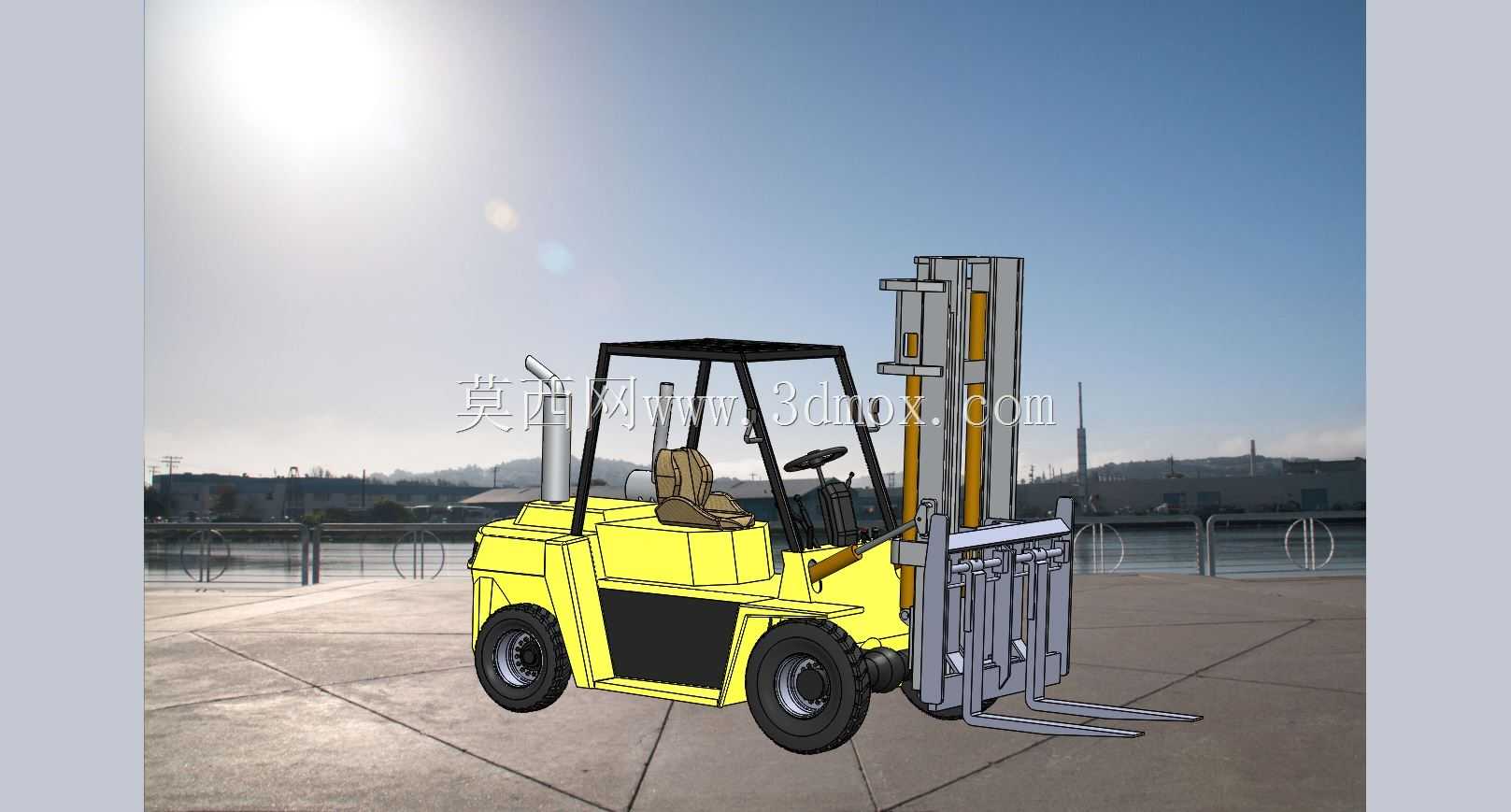

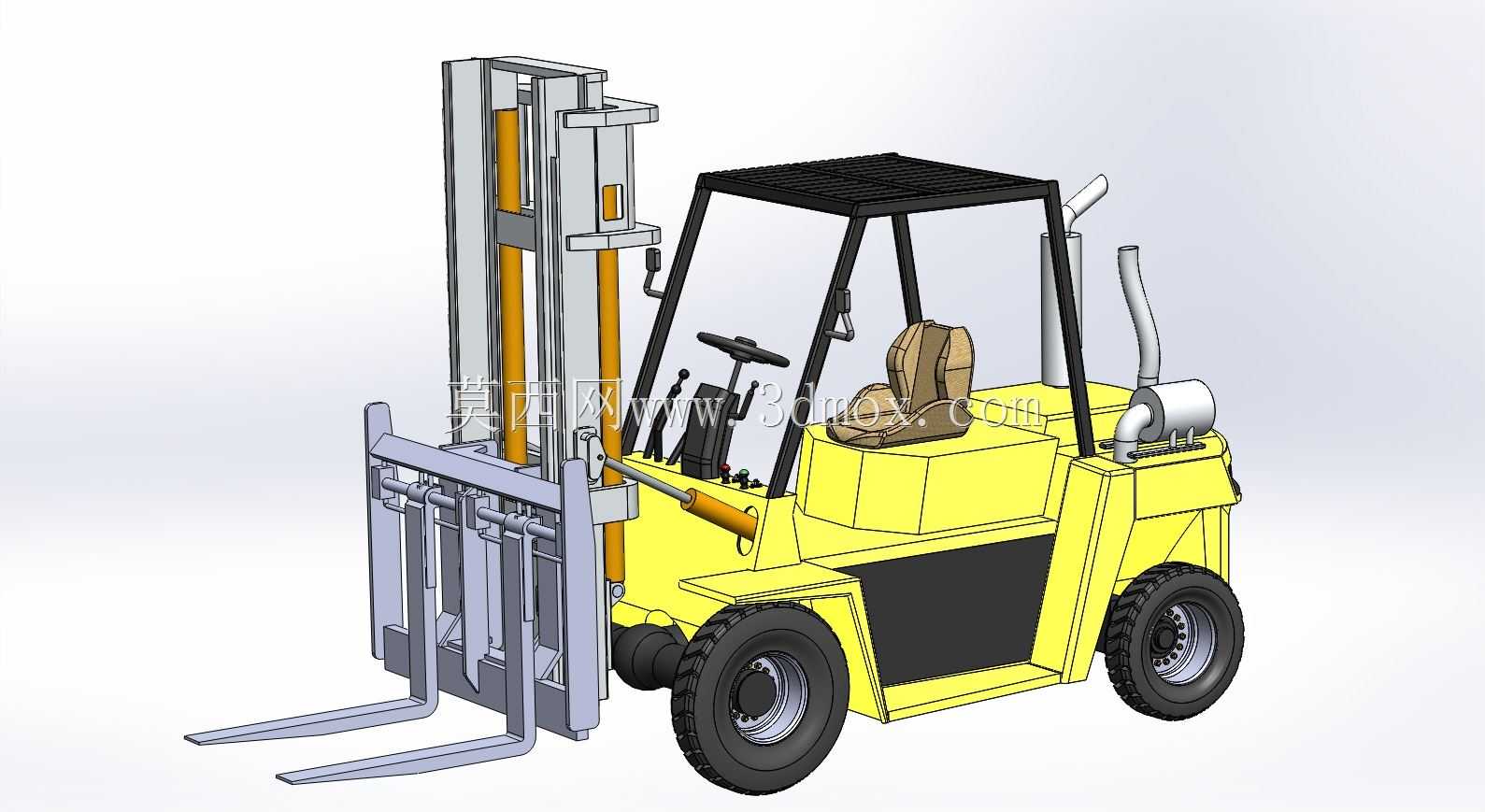

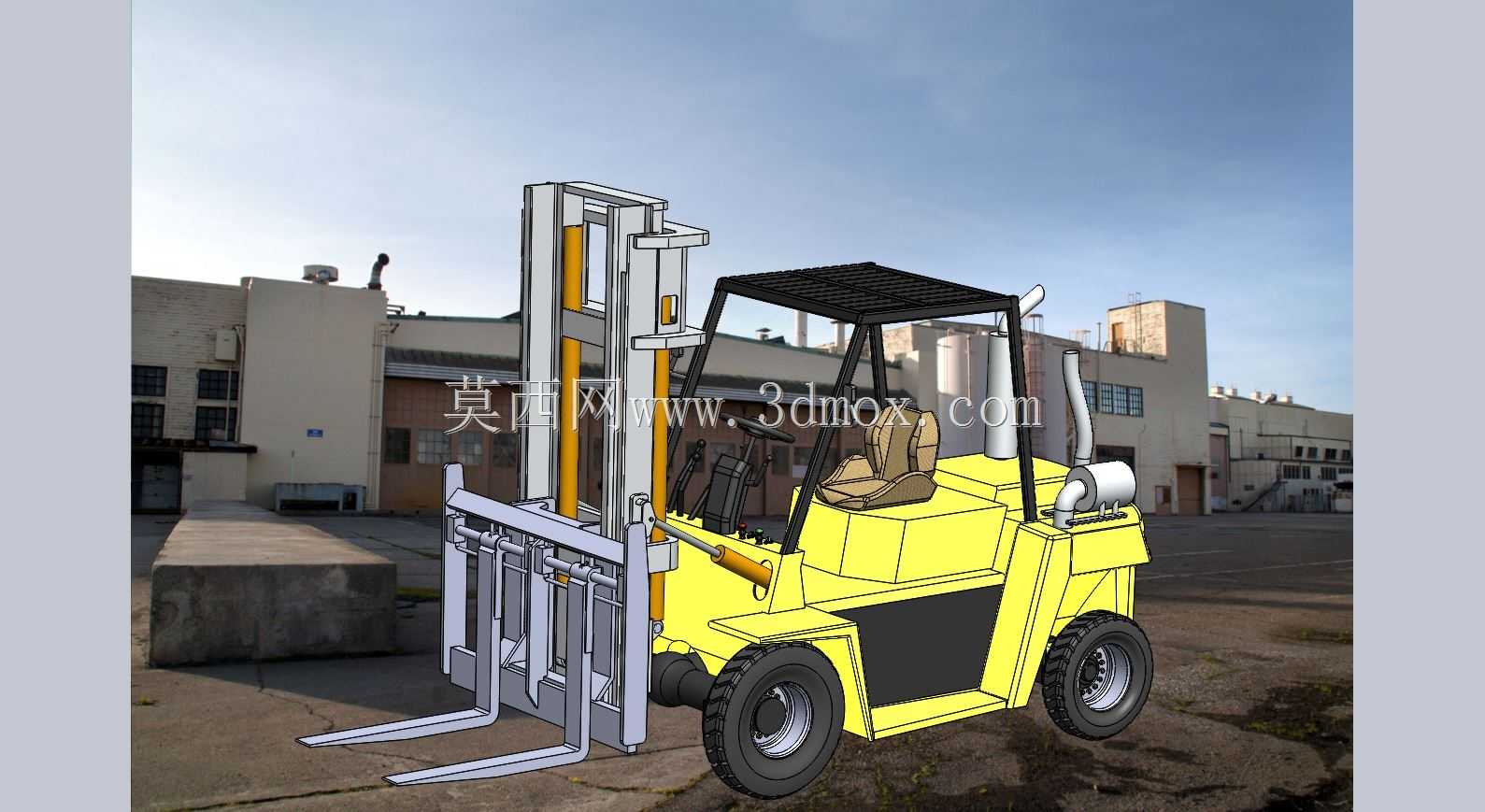

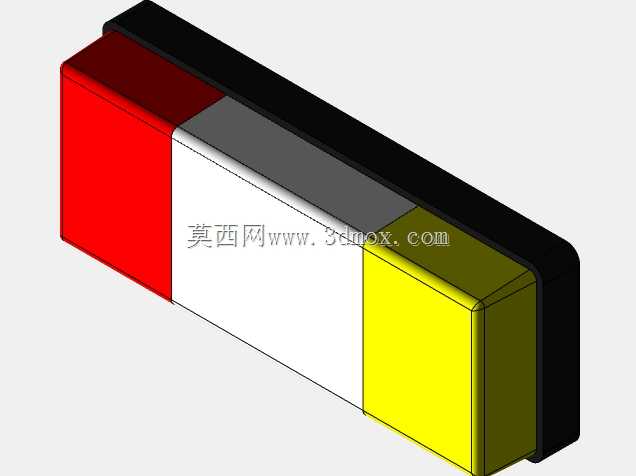

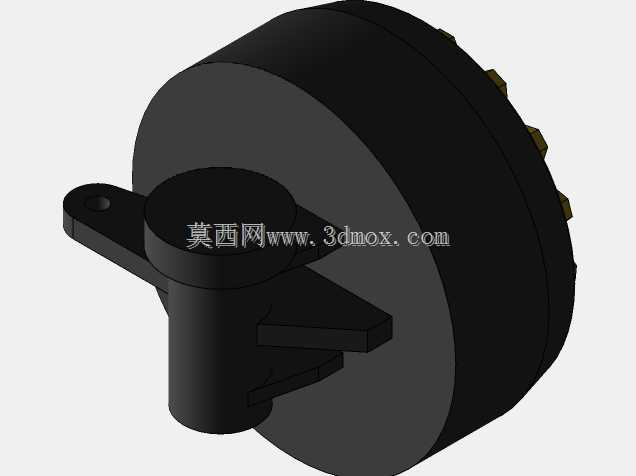

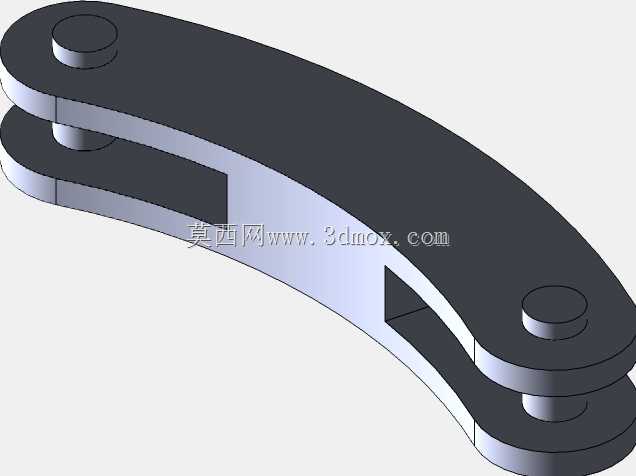

平衡重式内燃叉车结构三维设计

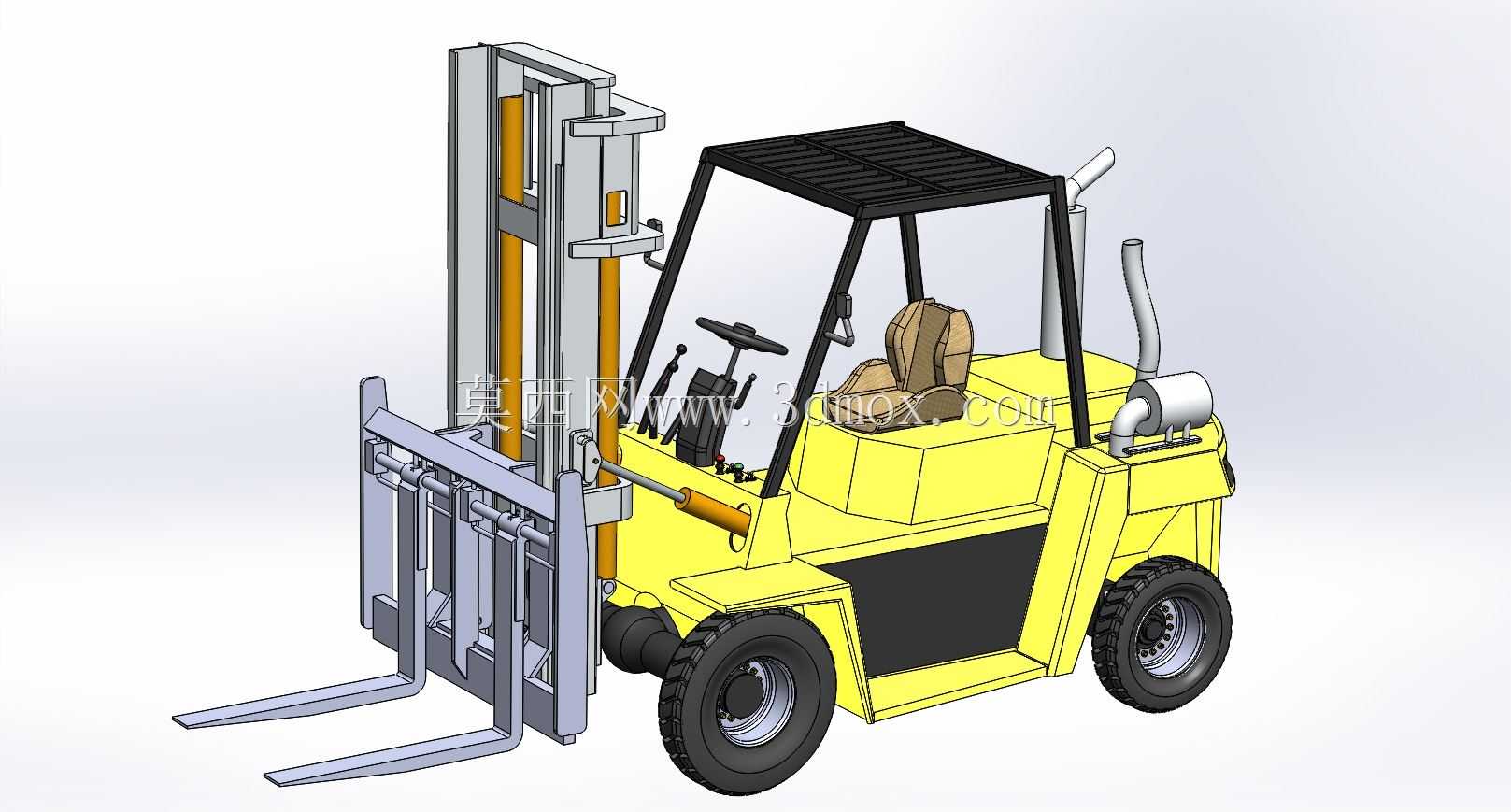

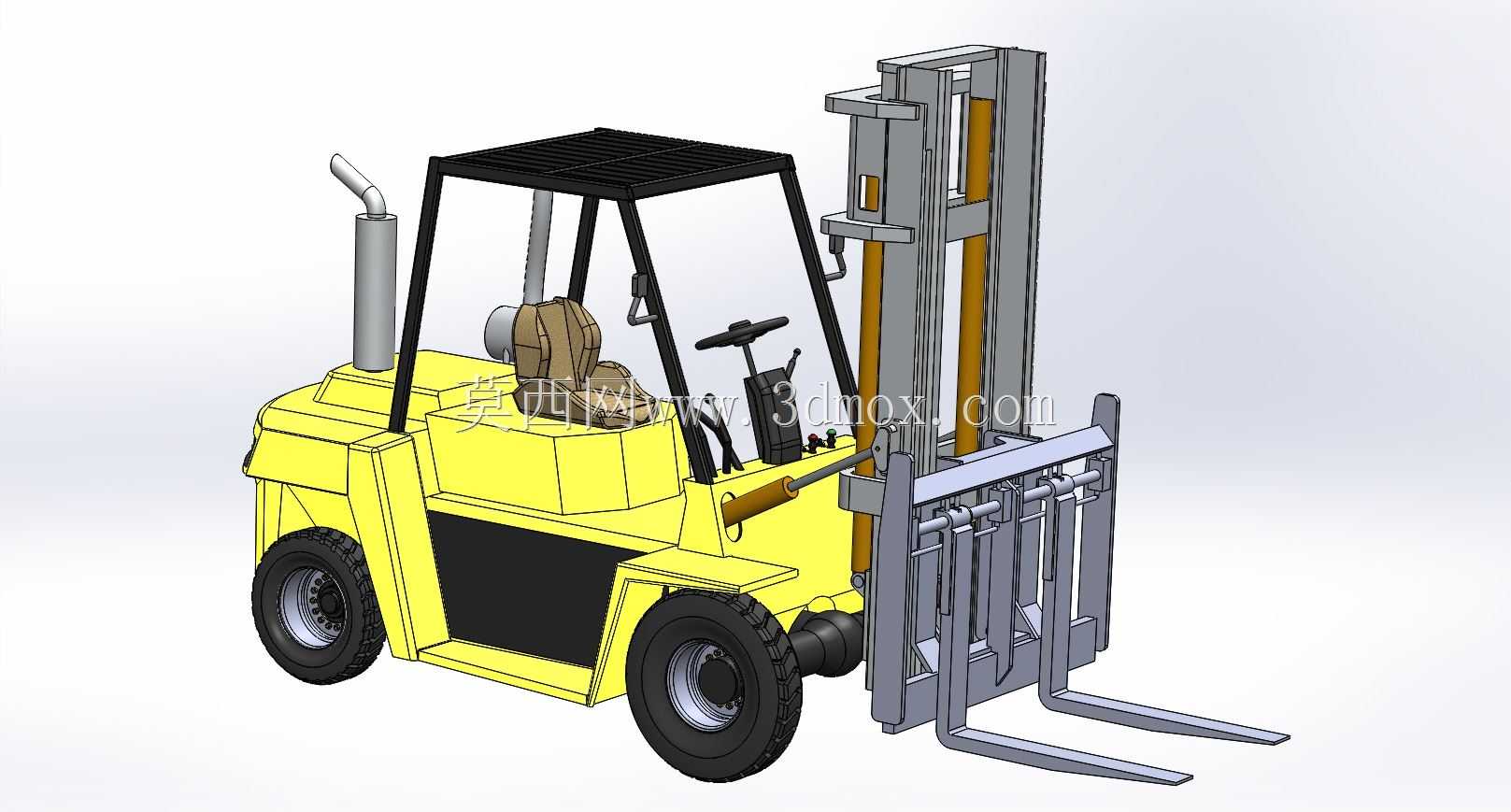

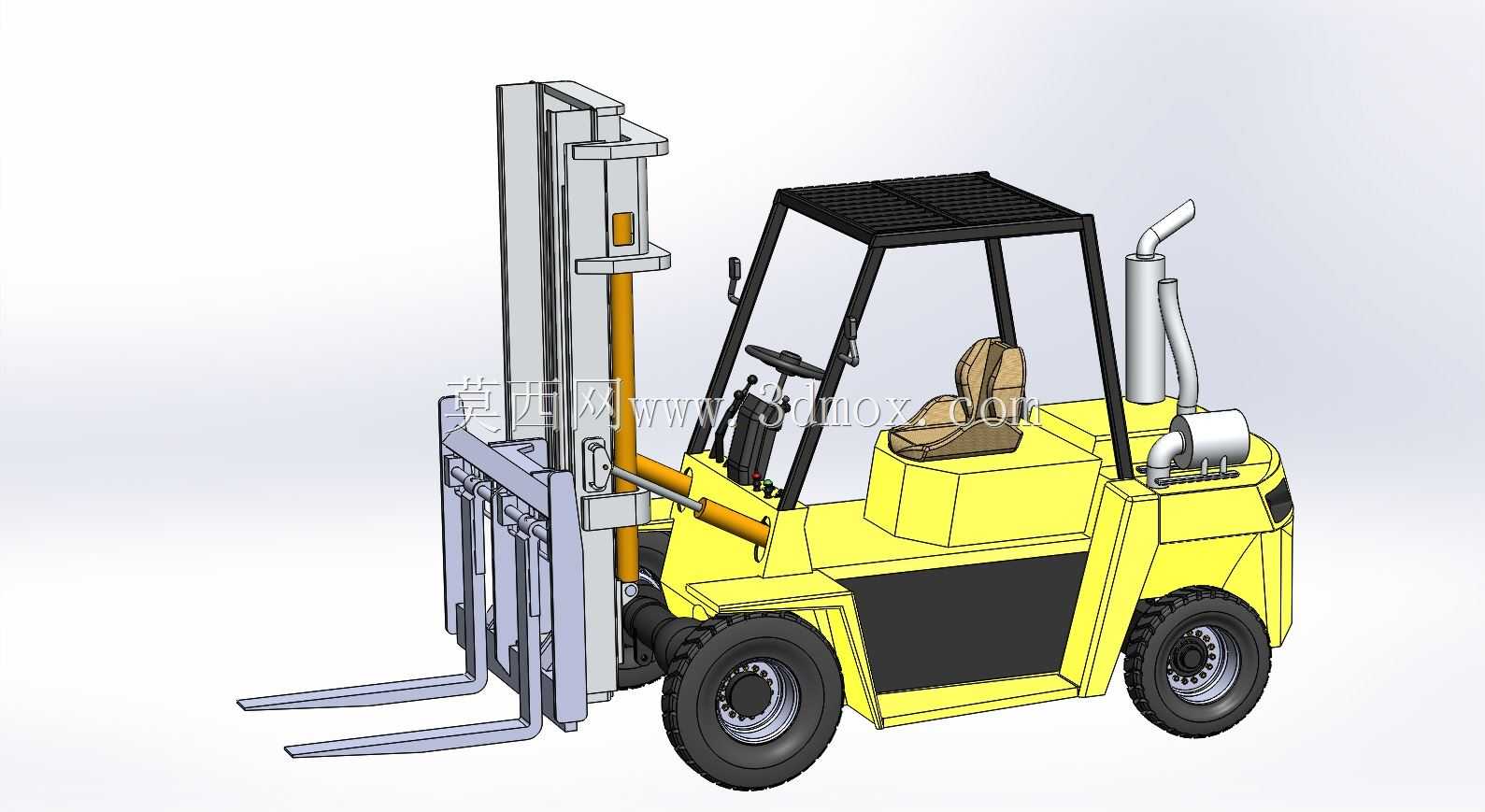

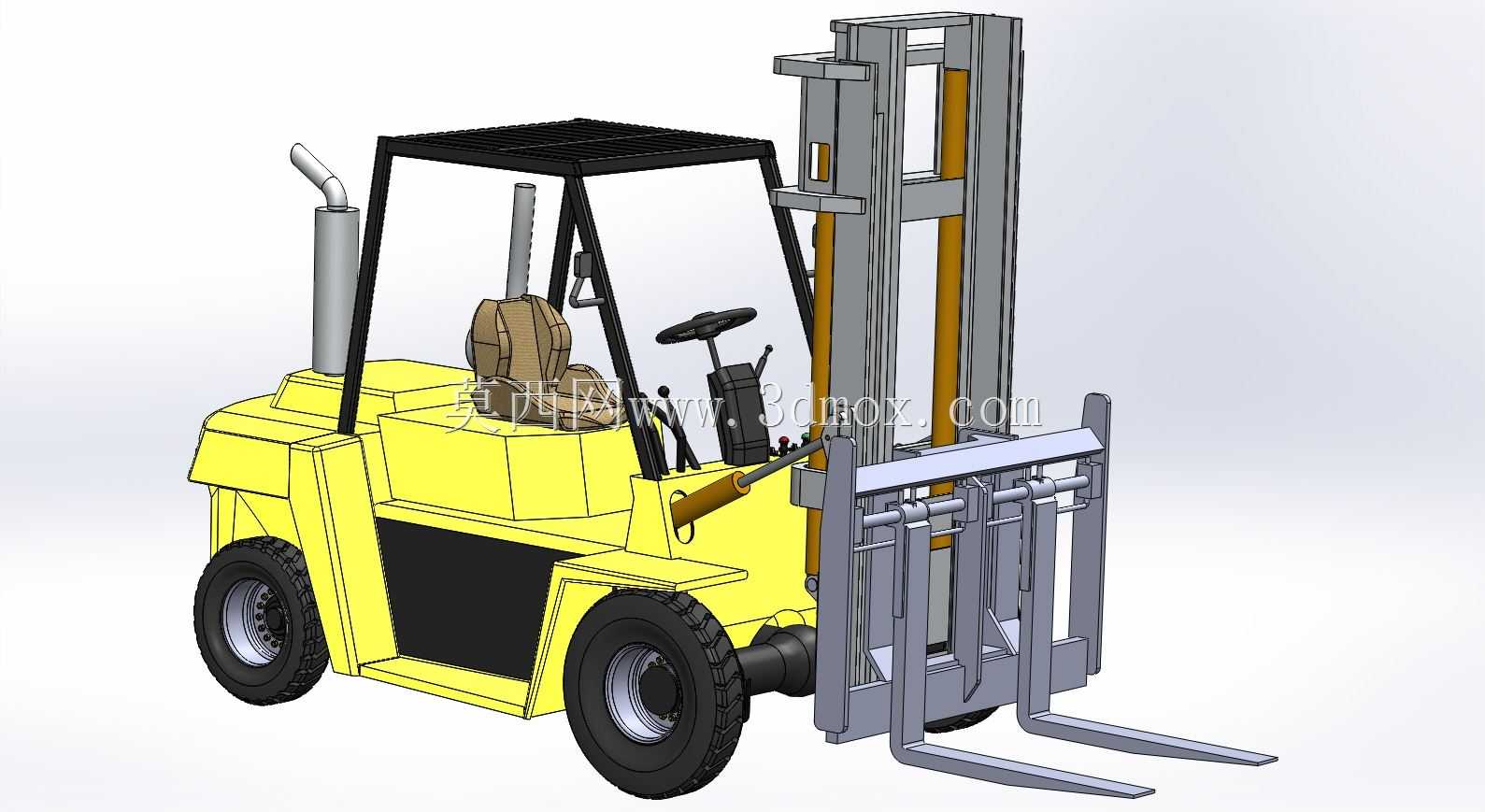

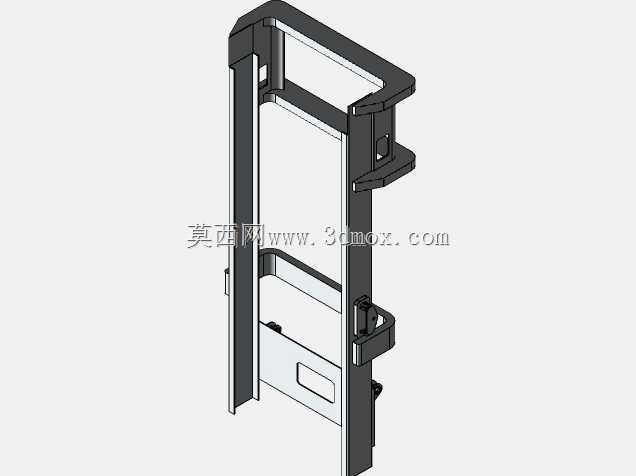

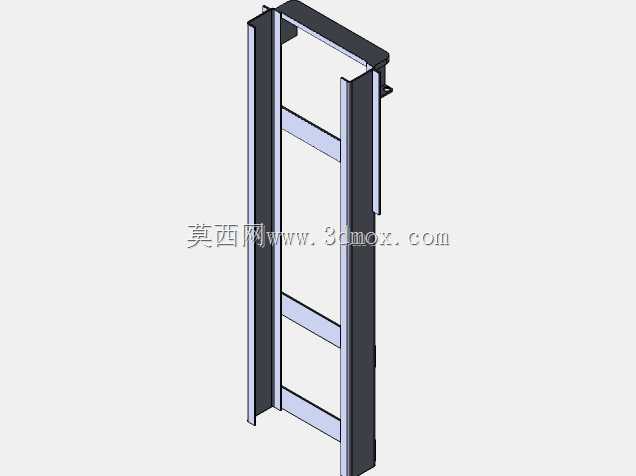

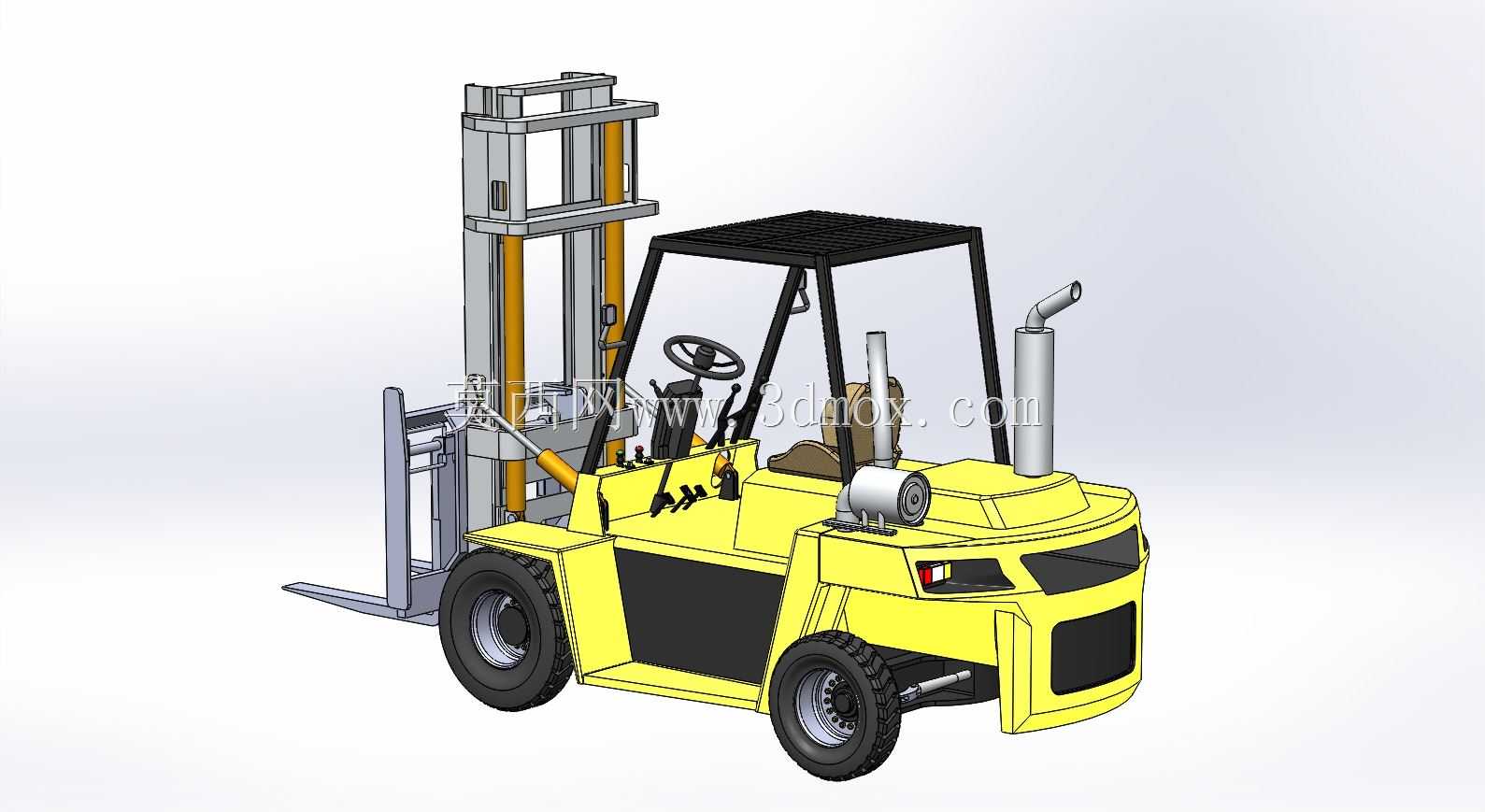

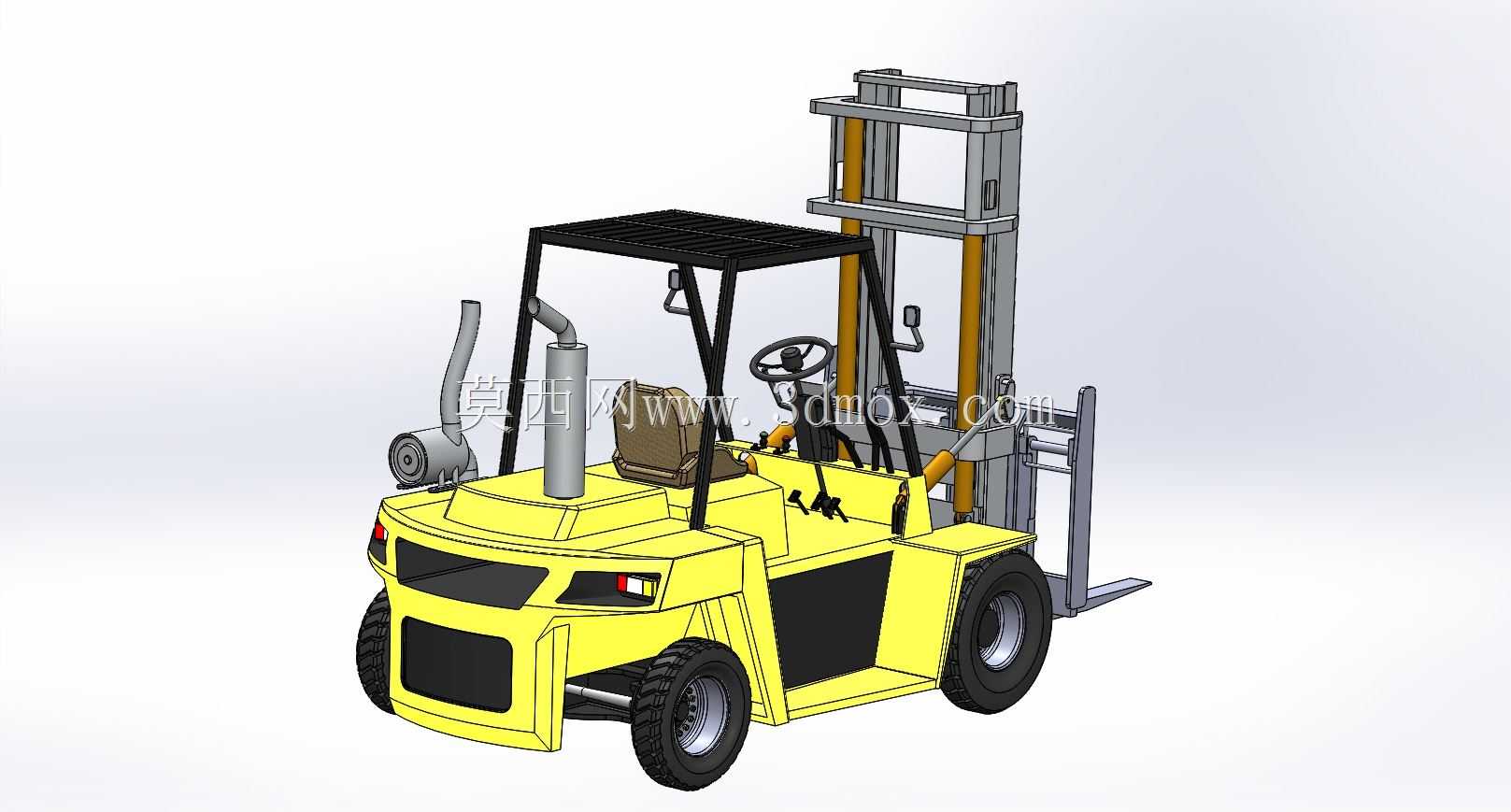

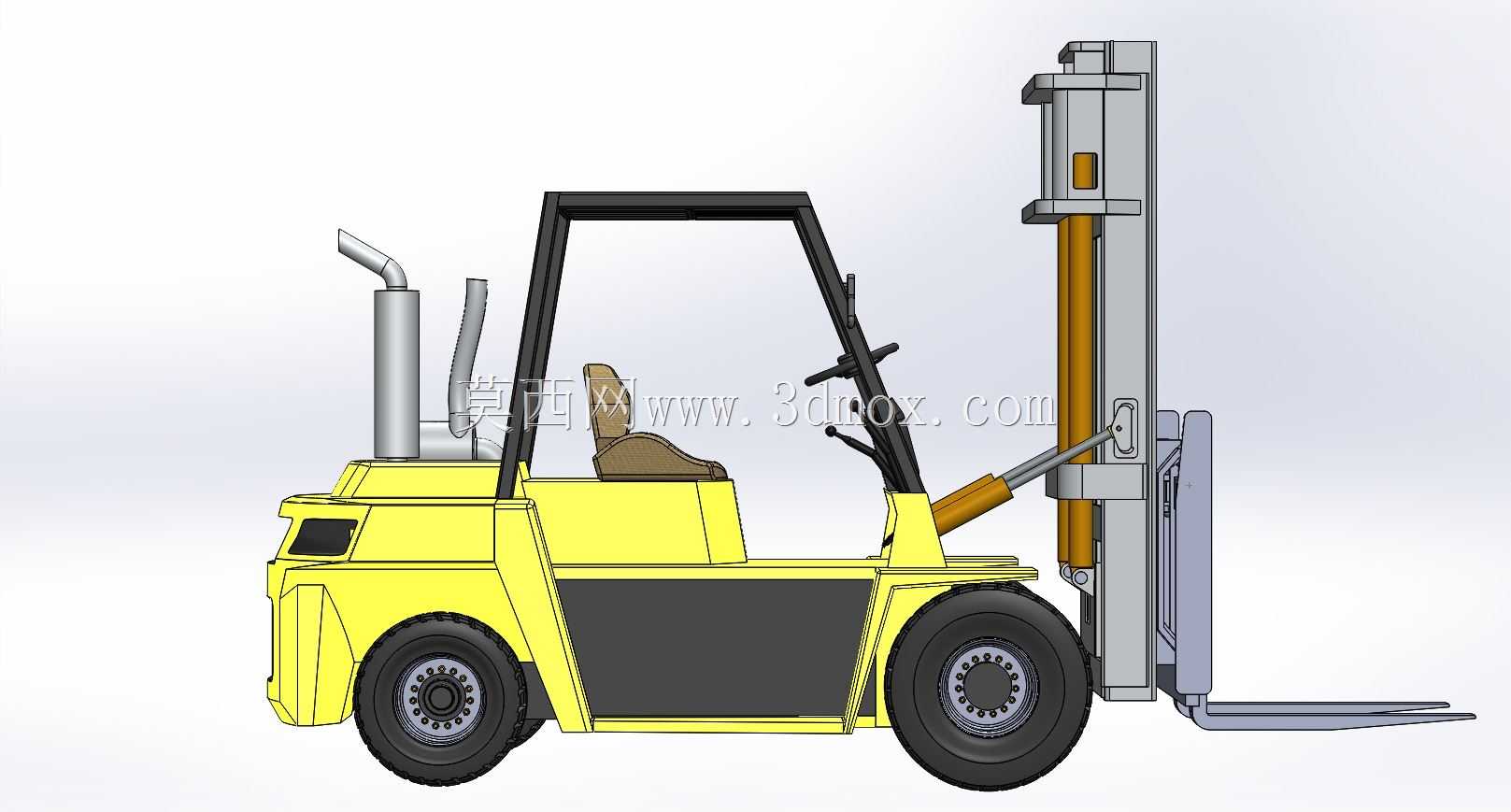

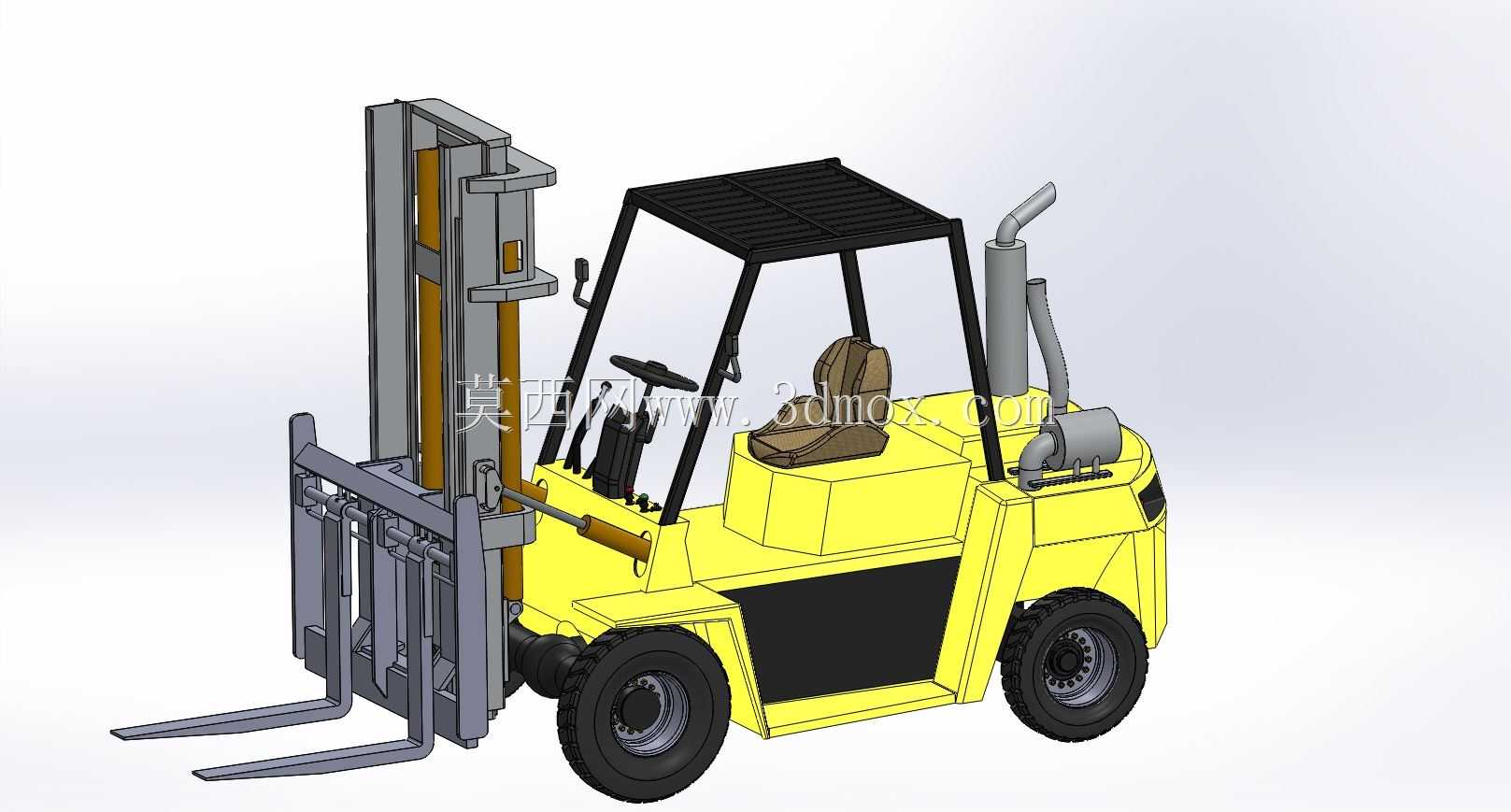

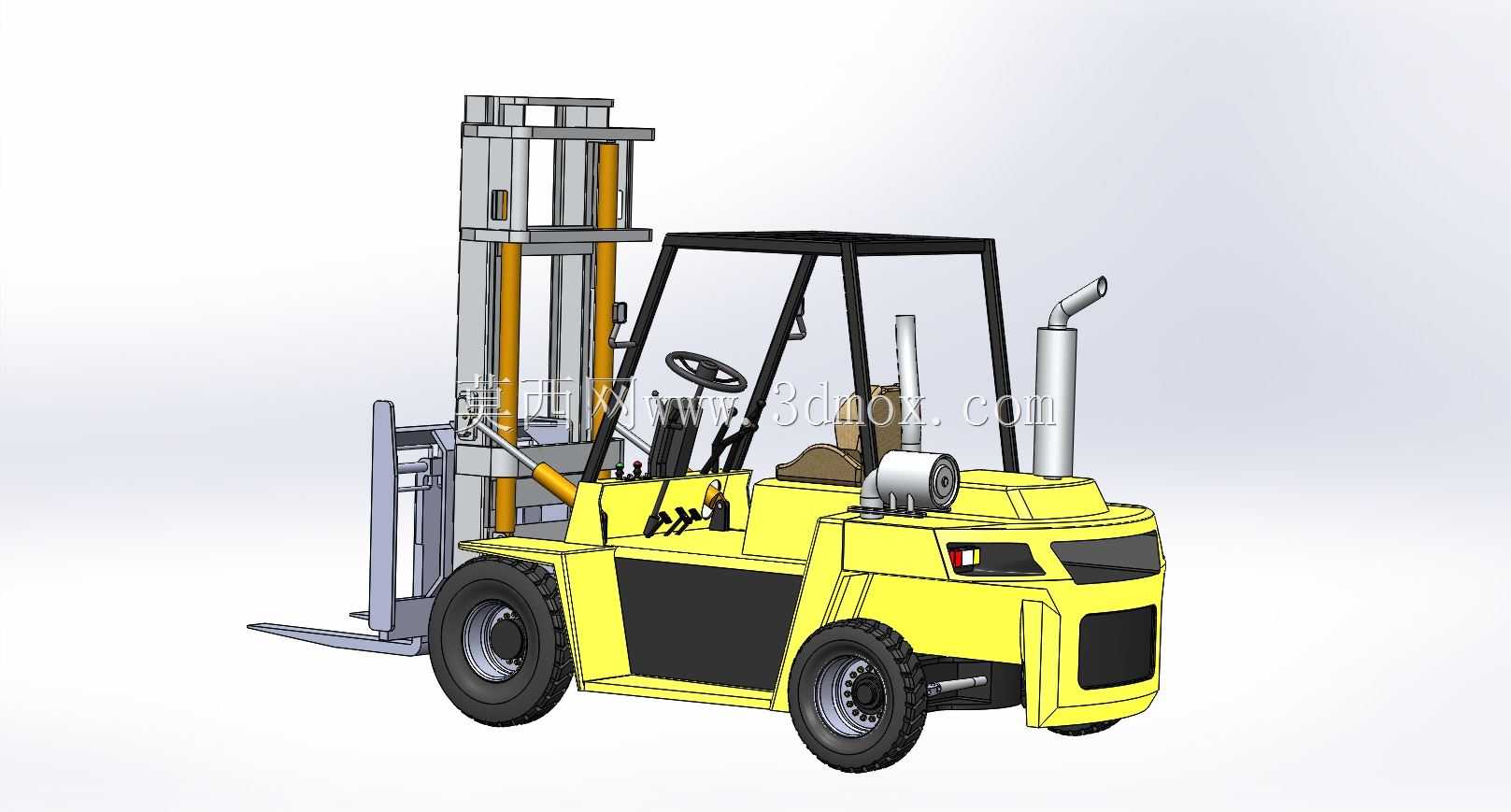

　　这款平衡重式叉车的三维结构设计，完全围绕厂内物流装卸的实际作业场景展开，覆盖了从货叉取货、门架起升、场内转运到堆垛码放的全作业流程需求，适配制造车间原料转运、仓储库区托盘堆垛、物流场站装卸货等多类作业场景，可承载常规工业托盘的额定载荷作业，满足多数中小吨位货物的场内搬运需求。设计过程中优先考虑了作业时的整机稳定性，尾部平衡重块的重量、安装位置经过反复校核，确保在最大起升高度、额定载荷工况下，整机不会发生前倾失稳，同时平衡重块的外形做了圆弧过渡处理，避免场内转向时剐蹭周边设备或人员。门架系统采用两级伸缩的结构设计，内外门架的槽钢导轨配合间隙做了合理预留，既保证起升过程中货叉架的滑动顺畅，又不会因间隙过大导致起升时出现晃动，

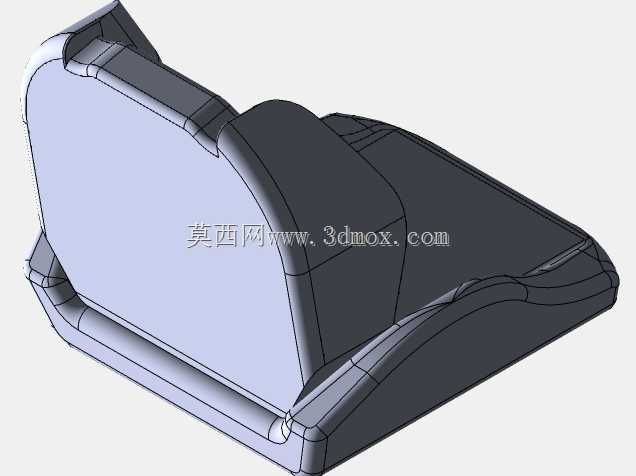

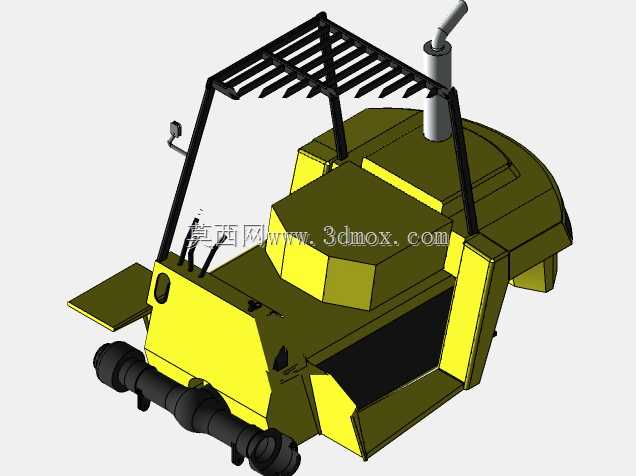

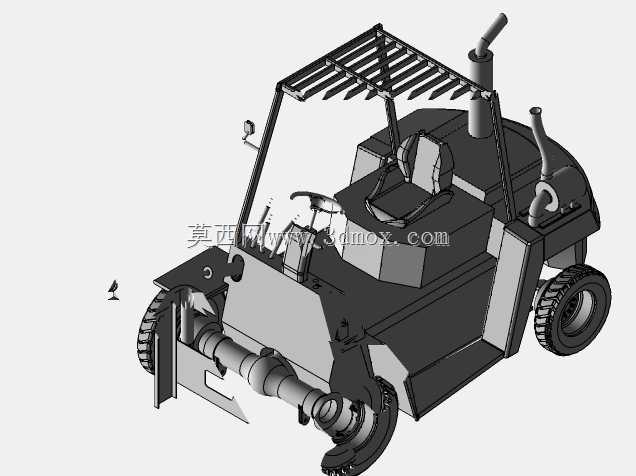

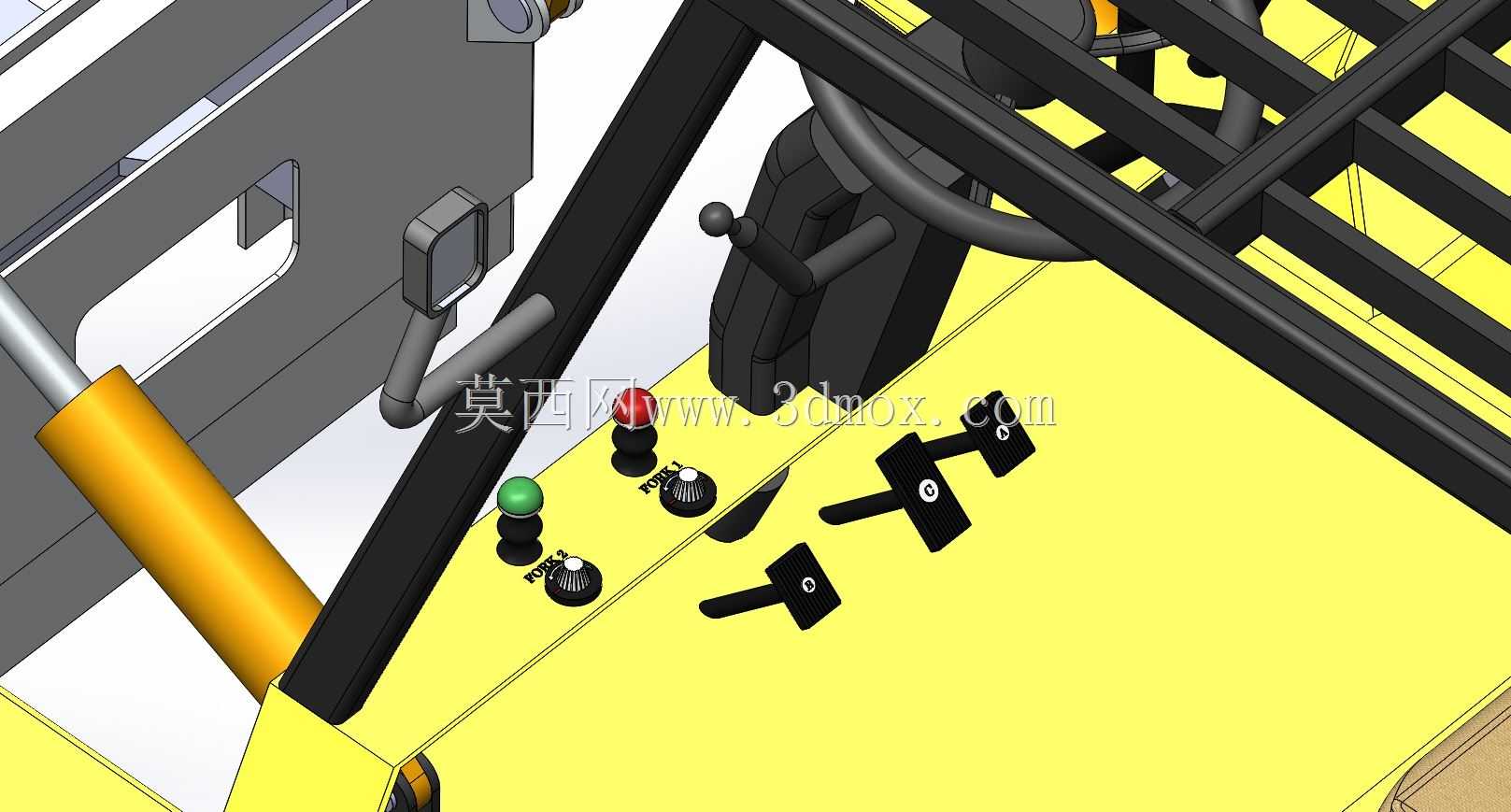

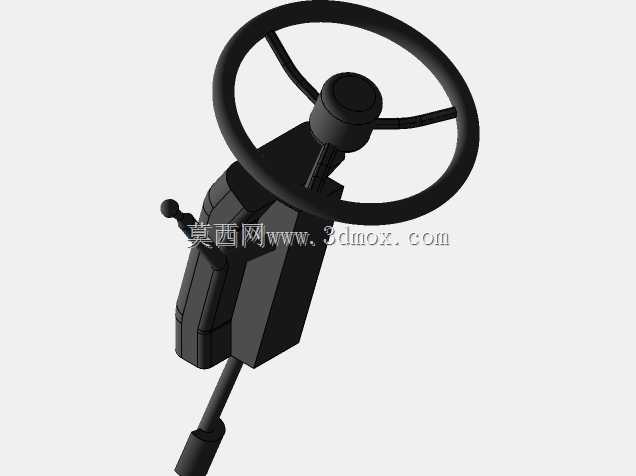

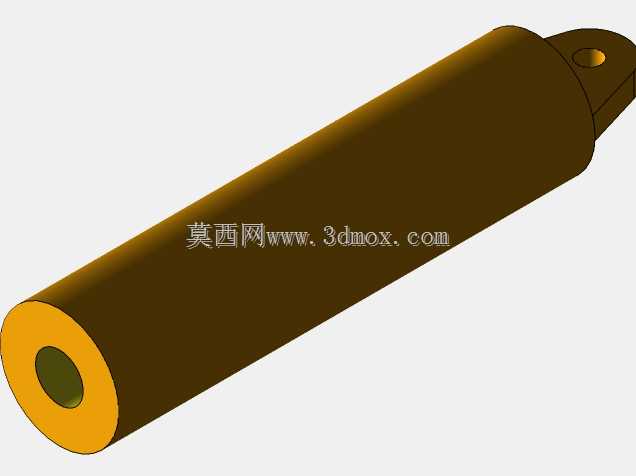

　　起升油缸的布置位置避开了驾驶员前方的观察视野，作业时驾驶员可清晰观察到货叉尖端与托盘的对位情况，减少对位调整的时间。护顶架采用型钢焊接的框架结构，立柱的截面尺寸经过强度校核，可承受上方意外坠落货物的冲击，同时护顶架的顶部格栅间隙做了合理控制，既保证驾驶员的上方视野，又能阻挡小件货物坠落伤及操作人员。驾驶区域的布局完全按照人机工程要求设计，座椅的前后位置、方向盘的倾角都预留了调整空间，操作手柄的布置位置在驾驶员手臂自然伸展的可达范围内，长时间作业不会产生过度疲劳，仪表台的布局简洁，核心的载荷、油温、电量等参数显示清晰，驾驶员无需大幅移动视线即可读取作业参数。转向系统采用后轮转向的结构设计，转向桥的铰接点位置经过优化，

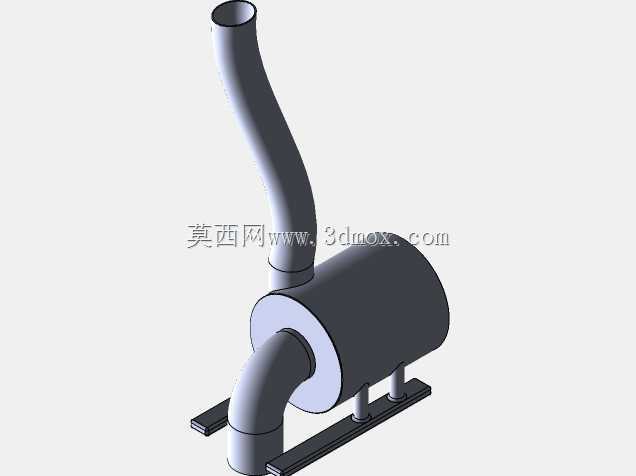

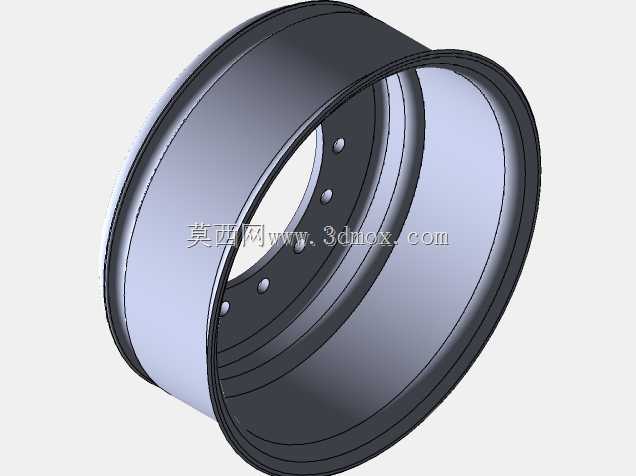

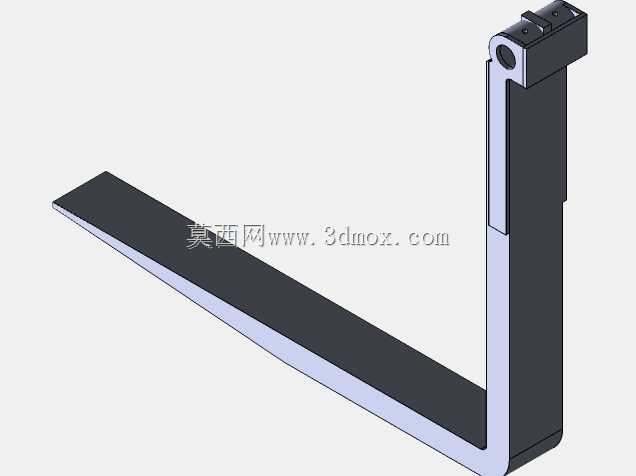

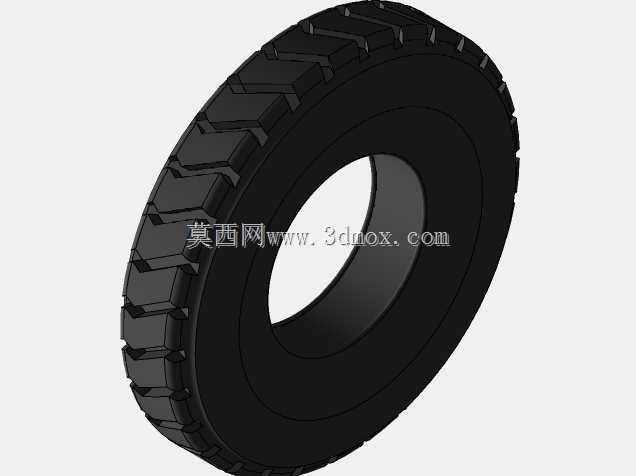

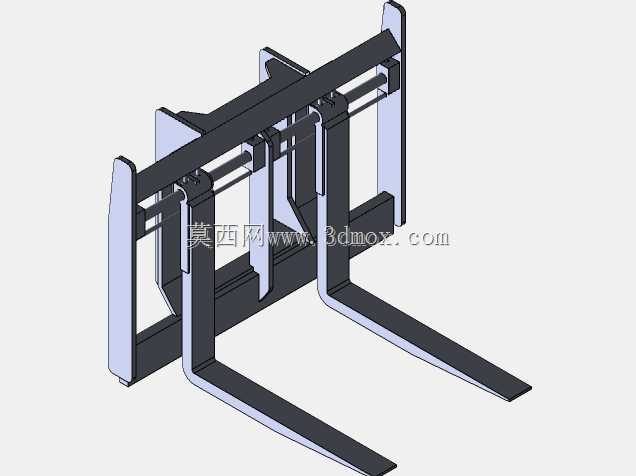

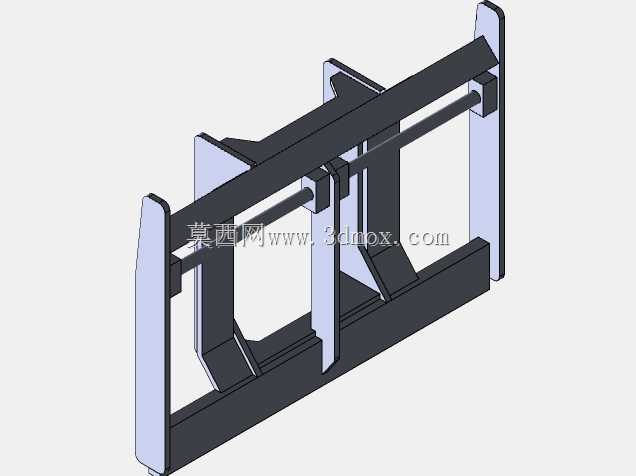

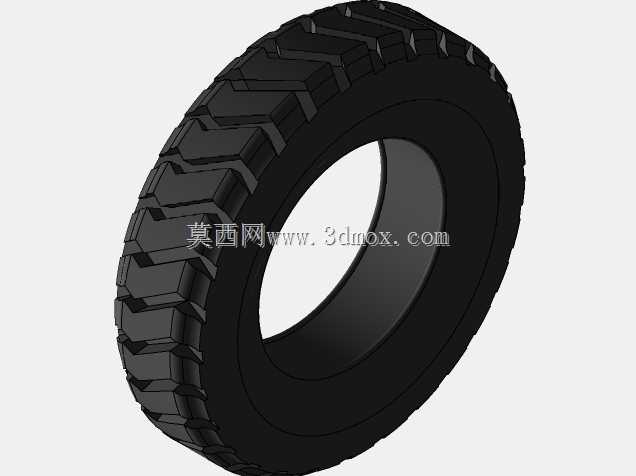

　　最小转弯半径控制在合理范围内，可在宽度有限的车间通道内完成转向作业，适配多数厂区的通道宽度要求。动力系统布置在车身中部的舱体内，排气管的走向做了隔热处理，排气口朝向车身侧后方，避免排气高温灼伤周边人员，同时进气口的位置设置在车身较高位置，减少场内作业时地面扬尘进入发动机，延长动力单元的维护周期。行走轮的轮距、轴距参数经过匹配，空载、满载状态下的轮压分布均匀，不会对厂区常规硬化地面造成过度压损，轮胎选用工业车辆专用的实心轮胎，适配厂区内可能存在的金属切屑、硬质杂物地面工况，减少爆胎风险。货叉的截面尺寸、长度按照常规托盘尺寸设计，叉齿的间距可根据不同规格托盘进行调整，货叉架的挡货架高度足够，可阻挡货物在起升、转运过程中向驾驶员方向滑落。

　　液压系统的管路布置沿着车身内侧的走线槽固定，管路的弯曲半径符合液压油管的安装要求，避免长期作业过程中管路出现弯折破损，液压油箱的容积满足起升、转向全动作的油量需求，油箱的加油口、液位计位置设置在便于日常检查的位置，日常维护时无需拆解过多护板即可完成油位检查、滤芯更换等操作。整车的外形尺寸充分考虑了常规厂区的作业边界，车长、车宽、护顶架高度都适配标准厂房的门洞、货架通道的尺寸要求，无需对现有厂区设施进行改造即可投入使用，车身侧面的检修口盖板采用快拆结构，日常检修制动系统、液压阀组时可快速拆卸，减少设备停机维护的时间。
