MIG焊接机器人工作站整体结构设计

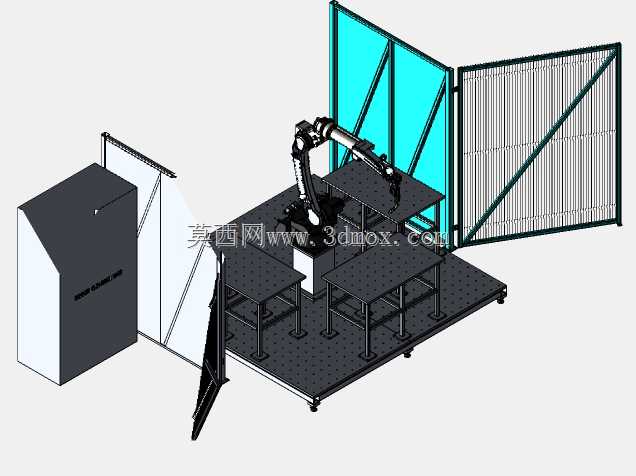

　　这套焊接机器人工作站的三维结构，是面向中小批量结构件焊接工序搭建的标准化作业单元，在汽车零部件、五金结构件、小型工程机械配件的焊接生产场景中适配性极强，可替代人工完成重复度高、焊接质量要求稳定的MIG熔化极气体保护焊作业，有效降低焊接弧光、烟尘对一线操作人员的职业健康影响，同时稳定焊缝成型质量，减少人工焊接的技能依赖与质量波动。整套工作站采用模块化布局思路，核心作业区以多孔三维柔性焊接平台为承载基础，平台表面按标准孔距阵列加工定位孔，可根据待焊工件的外形尺寸快速切换定位夹具，无需重新制作整体工装台，适配多品种小批量的柔性生产需求，平台底部设置可调支撑脚，可在车间不平整地面完成调平，保证工装定位精度不受地面条件影响。

　　机器人安装基座位于平台中心侧方，安装位置经过作业半径校核，机械臂末端焊枪可覆盖平台上所有工装装夹区域，无焊接死角，基座与平台采用分体式连接设计，可抵消机器人高速运动时的振动传递，避免平台上工件装夹位置出现偏移。工作站外围配置钢制网格安全围栏与弧光防护挡板，围栏采用框架式结构，网格间隙满足安全防护距离要求，可防止人员意外进入作业区发生碰撞或弧光灼伤，其中正对人工上下料位的挡板采用半透明防弧光材质，既可以遮挡焊接时产生的强紫外线弧光，又能让操作人员在围栏外观察焊接作业状态，围栏设置可开合的安全门，门体配套安全联锁触发结构，门体开启时机器人自动暂停作业，符合机械设备安全防护规范。围栏侧方集成焊接电源与送丝机的安装柜体，柜体采用封闭式结构，

　　可隔绝焊接飞溅对电源设备的损伤，柜体内部预留走线槽位，焊接电缆、控制线缆、送丝管路均通过拖链与机器人臂体连接，走线布局整齐，避免线缆随臂体运动时出现拉扯、磨损问题。整套工作站的布局充分考虑车间现场的安装边界，整体占地尺寸适配常规车间的柱距与通道宽度，设备进场后无需大规模改造车间基础，仅需完成电源、保护气路的接驳即可投入使用，上下料位设置在围栏外侧，操作人员无需进入机器人作业范围即可完成工件装夹与拆卸，作业动线流畅，可配合单人完成多工位的上下料操作，提升人员作业效率。从结构设计细节来看，平台的孔位精度、机器人安装面的平面度、围栏的安装高度均按照焊接作业的实际工况做了冗余设计，可承受长时间焊接作业的飞溅粘附、轻微磕碰，

　　日常维护仅需定期清理平台表面焊接飞溅、检查安全联锁功能即可，整体结构的易维护性较强，适合中小型加工车间的焊接产线升级改造参考，也可作为焊接自动化集成方案的基础三维模板，根据具体工件的焊接工艺需求调整平台尺寸、机器人选型与外围配置。
