旋转轴密封用填料函结构设计

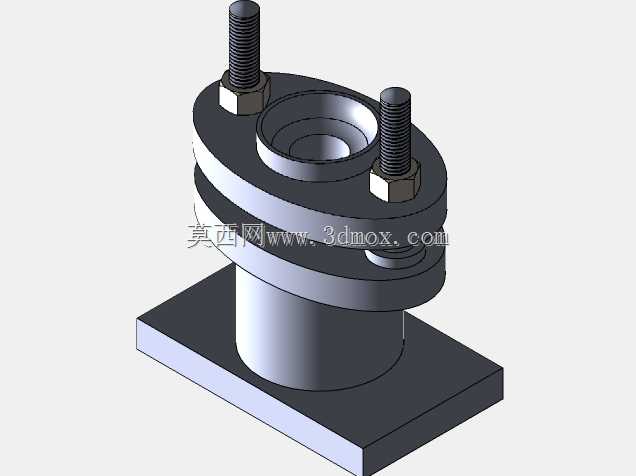

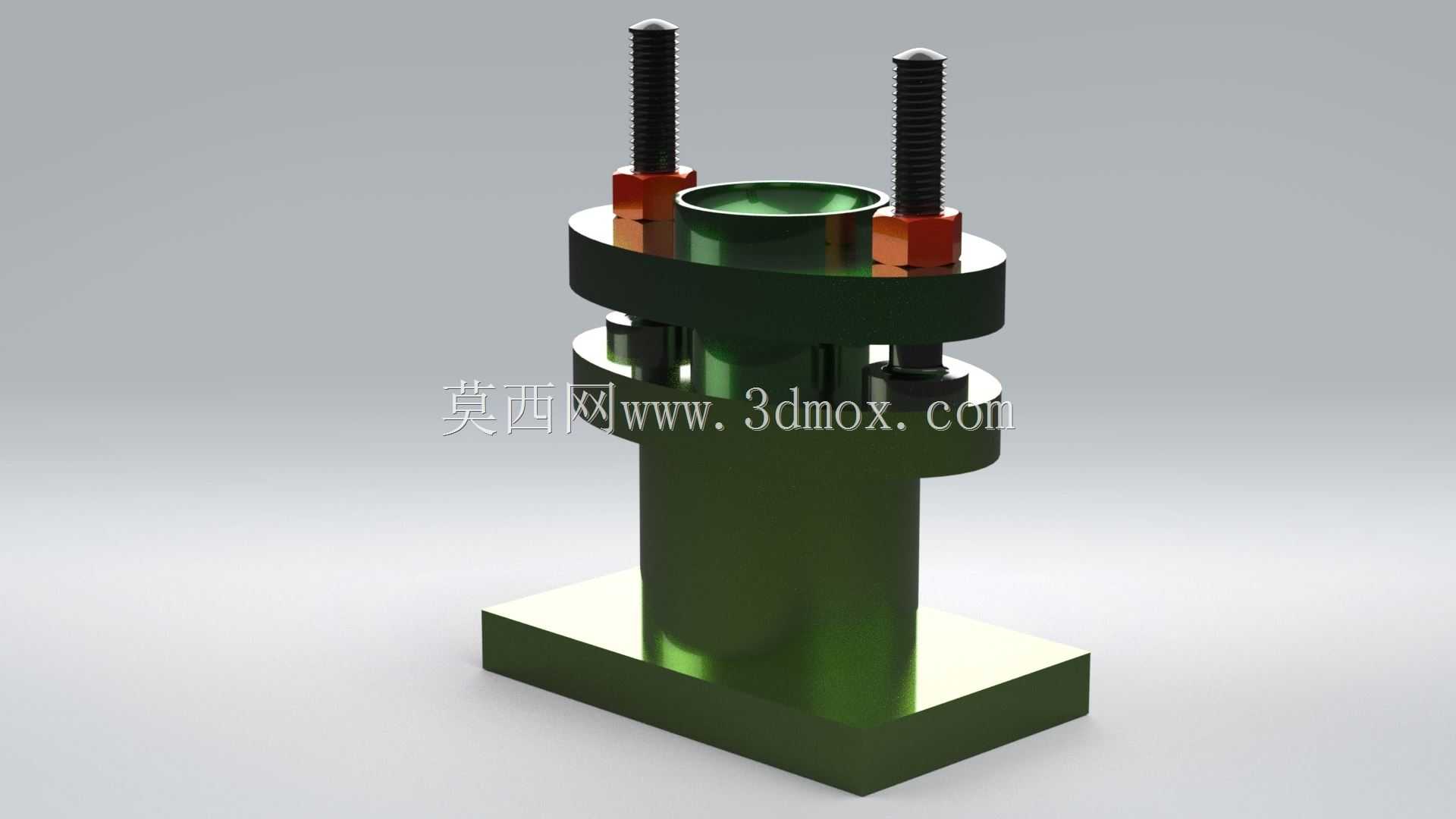

　　在泵类、搅拌反应设备、蒸汽轮机、阀门等存在旋转轴贯穿设备壳体的工况中，壳体与转轴之间的环形间隙如果没有可靠密封，设备内部的带压介质会顺着间隙向外泄漏，不仅造成物料损耗、能源浪费，还可能引发安全隐患、污染作业环境，填料箱作为应用最广泛的接触式动密封组件，是这类设备上不可或缺的核心零部件。这套填料箱结构采用分体式法兰压紧设计，底部为带安装孔的方形安装基座，基座上方一体成型圆柱形填料函腔体，腔体内部可填充柔性石墨、聚四氟乙烯编织、芳纶纤维等不同材质的密封填料，适配不同温度、压力、介质特性的工况需求。腔体上方设置两层环形压盖，通过两根对称布置的螺柱与六角螺母实现压盖的进给压紧，当填料经过长期运行出现磨损、密封比压下降时，

　　可逐步拧紧螺母推动压盖轴向移动，持续对填料施加径向压紧力，让填料始终紧密贴合转轴表面与填料函内壁，补偿磨损量，维持密封性能，无需频繁拆解设备更换填料，大幅降低运维工作量。设计过程中首先要匹配适配的转轴轴径，填料函的内腔直径需比转轴直径大4-8mm，预留足够的填料填充空间，压盖与转轴之间的配合间隙控制在0.5-1mm，既避免压盖与转轴直接接触产生摩擦磨损，又能防止填料被介质压力从间隙处挤出。底部方形安装基座的尺寸根据设备壳体的安装接口确定，基座上的安装孔位置需与壳体上的预留螺栓孔完全对应，保证安装时的同轴度，避免安装偏心导致填料偏磨、局部泄漏。螺柱的选型需要考虑填料压紧所需的轴向力，根据设备工作压力、填料宽度计算所需的总压紧力，

　　再确定螺柱的直径与材质，确保拧紧过程中螺柱不会发生塑性变形，同时对称布置的螺柱可以保证压盖进给时保持水平，避免压盖偏斜导致填料受力不均。实际应用中，这类填料箱多用于工作压力不超过1.6MPa、转轴线速度在20m/s以下的工况，相比机械密封结构，填料箱的结构更简单，成本更低，对安装精度的要求更宽松，维护操作更简便，尤其适合工况存在少量固体颗粒、介质黏度较高的场景，在化工搅拌设备、给排水泵、蒸汽管道阀门、中小型汽轮机上都有大量应用。设计时还需要在填料函腔体上预留注油孔或冷却水通道，针对高温工况可通入冷却水对填料区域降温，延长填料使用寿命，针对有润滑需求的工况可定期注入润滑脂，降低填料与转轴之间的摩擦系数，减少功率损耗与转轴磨损。

　　压盖的内孔边缘做倒角处理，安装时可以顺畅导入填料函腔体，不会刮伤填料表面，螺柱上的螺母下方设置平垫圈，增大承压面积，避免拧紧时压盖表面被压出凹痕，影响压盖的平行度。整套结构的所有棱角都做了倒钝处理，避免安装维护过程中划伤操作人员，各零部件的形位公差控制在合理范围内，安装基座的底面与转轴轴线的垂直度公差不低于IT7级，保证压盖压紧时填料受力均匀。在设备选型配套时，需要根据设备的工作压力、介质温度、介质腐蚀性、转轴转速选择对应的填料材质与箱体材质，普通水介质工况可采用铸铁箱体搭配油浸石棉填料，腐蚀性介质工况可采用304或316不锈钢箱体搭配聚四氟乙烯填料，高温蒸汽工况可采用铸钢箱体搭配柔性石墨填料，灵活适配不同的工业场景需求。
