钢丝提升系统用滚轮式导向支撑组件

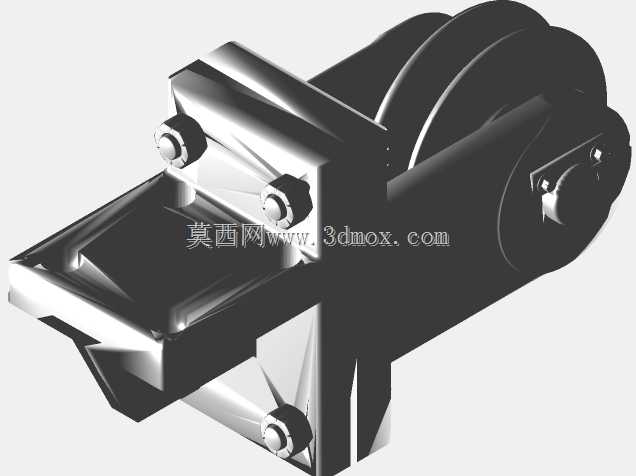

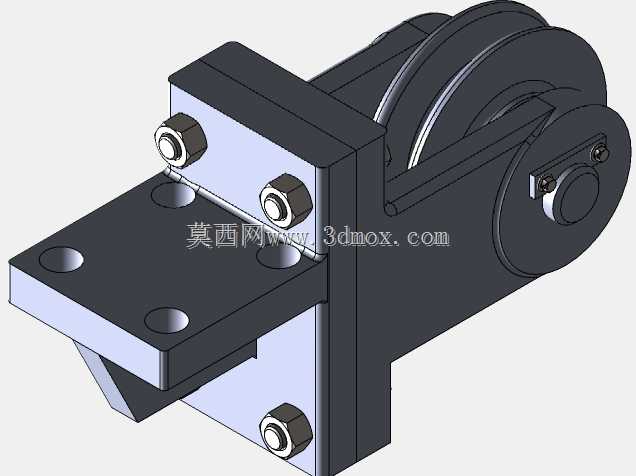

　　在矿山竖井提升、厂房起重吊装、货运电梯曳引这类依靠钢丝绳传递牵引力的作业场景里，钢丝绳的运行轨迹偏移始终是影响设备运行安全与易损件寿命的核心问题之一，这款导向组件正是针对这类工况开发的限位支撑部件，区别于传统固定式滑动摩擦导向结构，它采用滚轮式滚动接触设计，能在约束钢丝绳横向位移的同时，大幅降低导向部位对钢丝绳表面的磨损。从实际安装适配性来看，组件的安装基座采用带多组螺栓过孔的L型折弯结构，基座的垂直安装面预留了四个对称布置的沉头安装孔，可直接通过螺栓固定在提升设备的机架主梁、导向架立板等刚性安装面上，安装孔的孔位公差按照H7级精度设计，能保证安装后滚轮的轮槽中心与钢丝绳的理论运行中心同轴度偏差控制在0.2mm以内，

　　避免出现偏磨问题；基座的水平伸出段做了加厚处理，厚度达到22mm，可承受钢丝绳运行过程中产生的最大12kN的横向冲击力，不会出现基座变形导致的导向失效问题。滚轮部分采用单轮缘深槽结构，轮槽的圆弧半径匹配常用的6-16mm直径钢丝绳，轮槽表面做了淬火处理，表面硬度达到HRC45-50，既保证足够的耐磨性，又不会因为硬度过高刮伤钢丝绳的钢丝表面；滚轮的内部集成了深沟球轴承与密封结构，轴承采用双侧带接触式橡胶密封圈的型号，可阻挡作业环境中的粉尘、水汽进入轴承滚道，适配矿山、户外货场这类多尘、潮湿的恶劣工况，滚轮的转动阻力控制在0.5N·m以内，不会额外增加钢丝绳的运行负载。组件的侧面设置了可调式限位顶销结构，

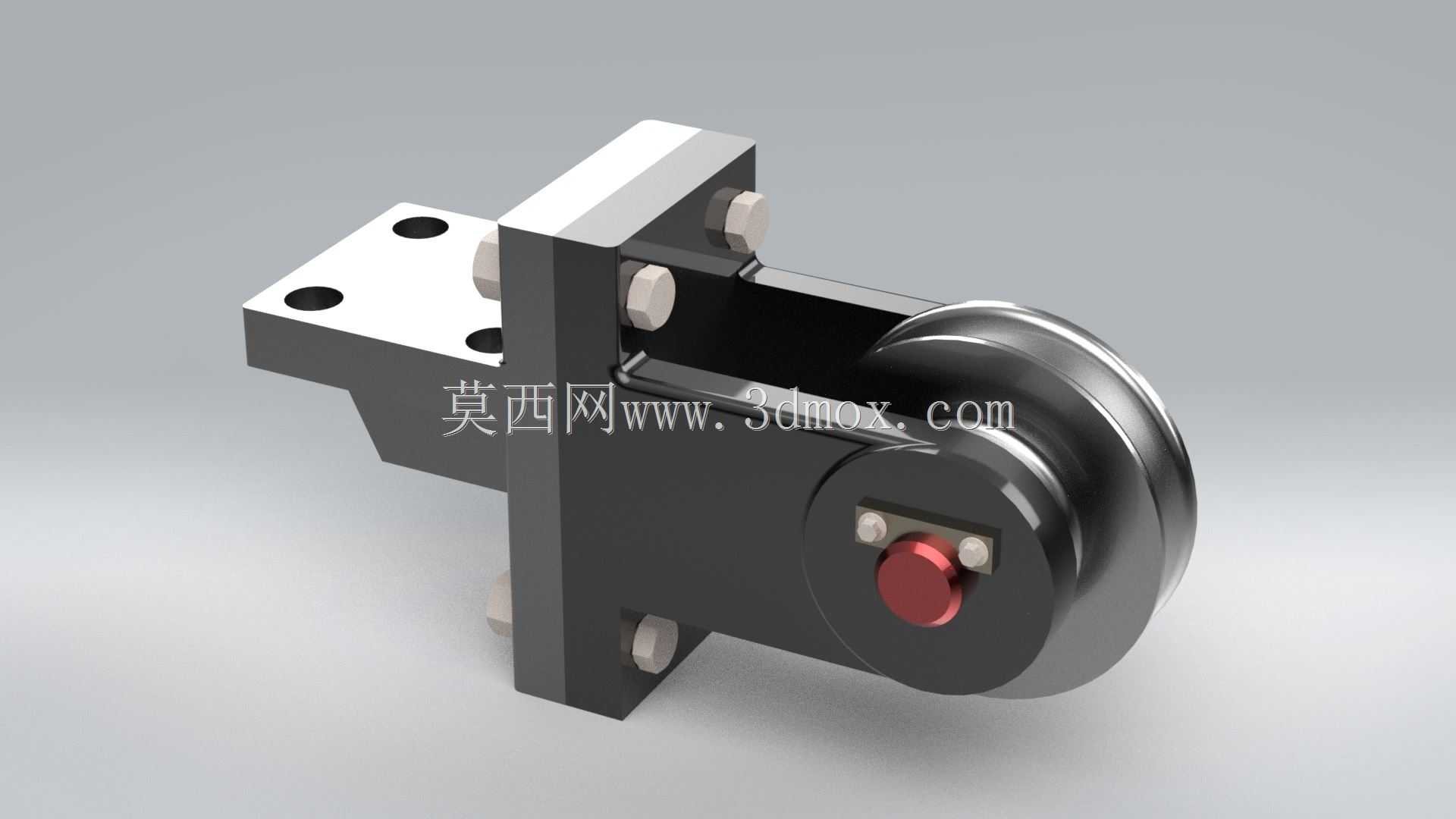

　　也就是模型上可见的红色旋钮部件，通过旋转该顶销可以微调滚轮的轴向位置，补偿安装过程中产生的累计误差，也可在滚轮出现轻微磨损后调整间隙，延长整套组件的使用寿命，顶销采用细牙螺纹设计，调节精度可达0.1mm每转，调节完成后可通过侧面的紧定螺钉锁死，避免设备运行过程中出现松动移位。从设计逻辑上看，这款导向组件没有采用复杂的一体化铸造结构，而是采用模块化拆分设计，基座、滚轮轴、滚轮、密封件、紧固件都可单独拆卸更换，当滚轮磨损到报废标准时，不需要拆卸整个基座，只需要抽出滚轮轴即可更换滚轮，大幅降低后期的维护成本与停机时间；同时所有外露的金属部件都做了发黑防锈处理，紧固件采用达克罗涂层螺栓，可在无额外防护的户外环境下长期使用不生锈。

　　在实际设备选型匹配时，需要注意安装面的平面度要求，安装基座的贴合面平面度需控制在0.1mm以内，避免安装后基座出现翘曲导致滚轮卡滞；同时要根据钢丝绳的实际运行速度匹配滚轮的轴承润滑周期，当钢丝绳运行速度超过2m/s时，需要每三个月补充一次锂基润滑脂，低速工况下可延长至半年补充一次。这款导向组件可适配多种型号的单绳缠绕式提升机、电动葫芦、曳引式货梯的钢丝绳导向部位，既可以安装在钢丝绳的中部作为中间导向支撑，避免长距离悬垂的钢丝绳出现跳绳、晃绳问题，也可以安装在卷筒进出绳位置，约束钢丝绳的入绳角度，保证钢丝绳能整齐排列在卷筒绳槽内，避免出现乱绳、咬绳问题。相比传统的铸铁固定式导向套，这款滚轮式导向组件的钢丝绳使用寿命可提升3倍以上，导向部件本身的更换周期也从原来的3个月延长至18个月以上，能有效降低起重提升类设备的运维成本，减少因为导向失效导致的钢丝绳脱槽、断裂等安全隐患。
