法兰连接旋启式止回阀结构设计

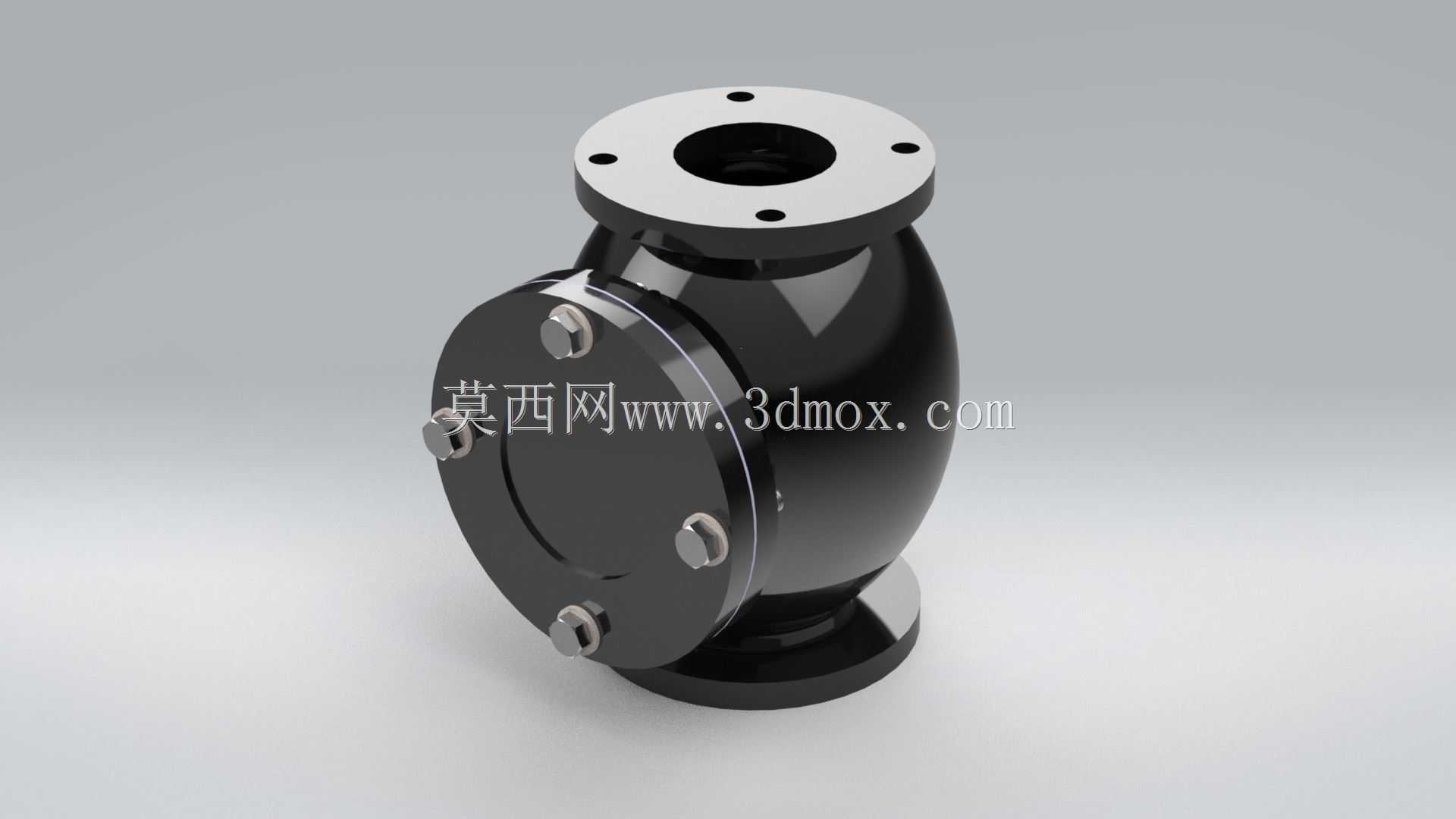

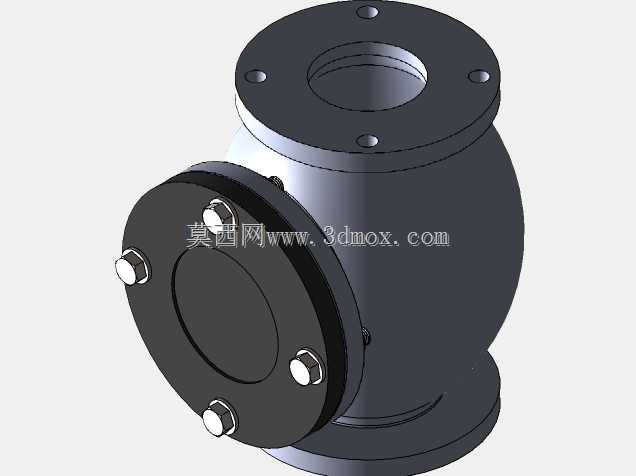

　　这款止回阀的结构设计围绕管路系统的单向介质导通需求展开，核心作用是避免管路内介质出现反向倒流，在给排水、暖通循环、化工流体输送、泵站出水端等场景中应用广泛，能够在泵组停机、管路压力波动时自动截断反向流路，保护上游泵体、仪表等设备不受水锤冲击与反向介质侵蚀。从结构布局来看，整体采用球形阀体的流线型流道设计，相比传统直通式止回阀，流阻更低，介质通过时的压力损失更小，适合对管路压损有严格要求的中低压输送场景。阀体两端采用标准法兰连接结构，法兰端面均匀分布螺栓孔，安装时可直接与同压力等级的管路法兰对接，密封面的平面度公差控制在合理范围内，配合密封垫片可实现可靠的端面密封，避免介质外漏。阀体侧部设置可拆式检修端盖，

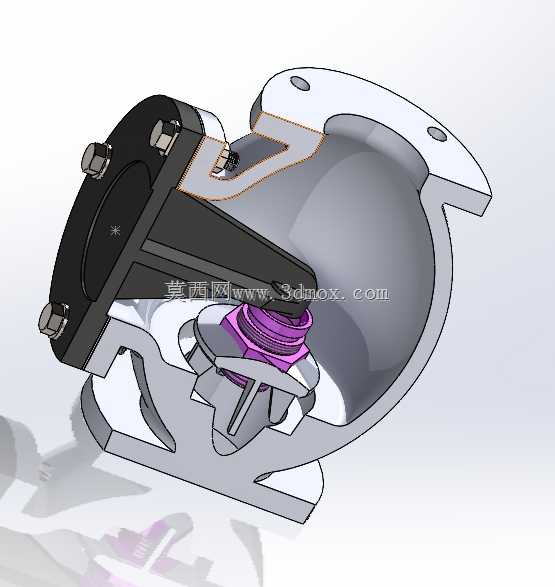

　　端盖通过圆周分布的紧固件与阀体连接，日常维护时无需将整个阀体从管路上拆下，只需打开端盖即可检查内部阀瓣、密封副的磨损情况，大幅降低现场运维的工作量。内部阀瓣采用旋启式摆动结构，阀瓣绕固定销轴做圆弧摆动，介质正向流动时，阀瓣在介质推力作用下自动开启，流道完全导通；当介质出现反向流动趋势时，阀瓣在介质反向压力与自身重力作用下快速回落，贴合阀座密封面实现截断，整个动作过程无需额外外力驱动，完全依靠管路介质自身的压力差实现自动启闭，可靠性高，无需额外配置控制单元。设计过程中充分考虑了安装边界的适配性，阀体的整体轴向长度、法兰外径、螺栓孔中心距均匹配通用管路法兰标准，可直接替换同规格的现有止回阀产品，无需对现有管路进行改造。

　　阀体的流道内壁做了圆弧过渡处理，没有明显的直角突变区域，可减少介质流动时的湍流现象，降低运行过程中的振动与噪音，同时也能减少介质中固体杂质在阀体内的沉积，避免杂质卡滞阀瓣导致的密封失效。阀瓣的密封面采用堆焊耐磨材质的设计，长期反复启闭过程中磨损量小，密封性能稳定，可适应清水、弱腐蚀性流体等多种介质的输送需求。在建模过程中，对各个配合面的公差进行了合理设定，端盖与阀体的配合止口采用间隙配合，既保证装配时的便利性，又能保证同轴度要求，避免端盖安装偏斜导致的密封不严；销轴与阀瓣的铰接部位预留了合理的配合间隙，保证阀瓣摆动灵活，不会因为加工误差出现卡滞问题。阀体外部的加强筋布局经过优化，在保证整体结构强度的前提下，尽可能降低阀体的整体重量，

　　同时避免应力集中区域的出现，提升阀体在承压状态下的结构稳定性。这款止回阀的安装方向有明确要求，必须保证阀瓣的摆动销轴处于水平位置，介质流向与阀体上标注的箭头方向一致，才能保证阀瓣能够正常启闭，若安装方向错误，会导致阀瓣无法正常开启或者反向密封失效。在实际选型应用中，可根据管路的公称通径、工作压力、介质特性匹配对应的密封材质与阀体材质，这款模型的结构可拓展性强，调整法兰尺寸、阀瓣密封材质后即可适配不同参数的管路需求。
