法兰侧接直角式流体管路连接件

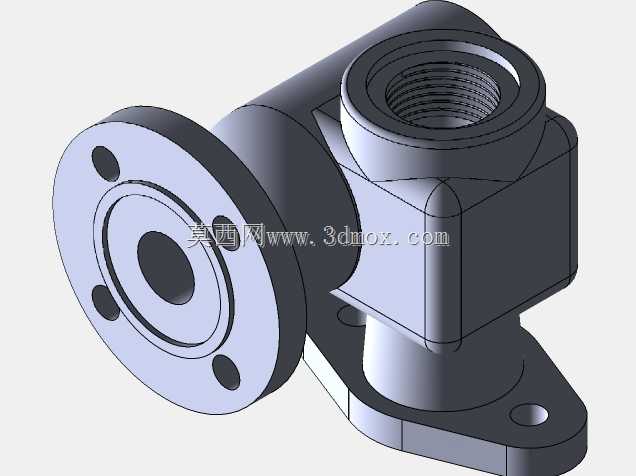

　　该类直角式带法兰管路连接件，多应用于液压动力回路、工业给排水管路、化工介质输送系统中需要完成管路90度转向同时兼顾法兰对接与支脚固定的工位，可作为管路转向节点、小型阀组安装基座、支路引出接口使用，相比普通直角弯头，其集成了法兰对接端、内螺纹接口、安装固定支脚三个功能结构，无需额外搭配转接法兰与固定支架，能有效缩减管路装配的零件数量，降低管路系统的泄漏风险点。从结构设计逻辑来看，主体采用方块式承压腔体设计，相比圆柱形腔体，方块结构的平面加工基准更容易获取，在数控加工阶段可一次装夹完成多个安装面的铣削加工，同时腔体转角处做了圆弧过渡处理，避免直角结构带来的应力集中问题，在承压工况下能更好分散介质压力带来的结构载荷，

　　减少长期使用下的腔体开裂风险。左侧的法兰对接端采用三螺栓孔均布设计，法兰密封面为凸面结构，可适配RF型法兰密封垫片，三个安装孔沿法兰圆周120度均布，相比四孔法兰，在小通径管路场景下能减少螺栓装配工作量，同时保证足够的密封压紧力，法兰端的通径与腔体内部流道做了等径过渡处理，没有出现通径突变的台阶结构，能减少介质流经时的局部阻力损失，降低管路系统的压力损耗。上部的内螺纹接口采用标准管螺纹设计，螺纹牙型做了密封锥度处理，可直接对接外螺纹管路或者仪表类元件，螺纹入口处做了倒角导向，方便装配时快速对中，避免螺纹错牙导致的密封失效。底部的安装支脚与主体腔体为一体化结构，支脚上设置了一个圆形安装通孔，

　　可通过螺栓将整个连接件固定在设备机架或者安装基座上，支脚与主体连接位置做了加厚加强筋处理，能承受管路振动带来的交变载荷，避免长期振动下支脚断裂的问题。从安装边界来看，法兰端的端面到上部螺纹接口的轴线距离、支脚安装面到法兰轴线的高度尺寸，都适配常规小通径工业管路的安装空间要求，装配时法兰端与对接法兰完成螺栓紧固后，上部螺纹接口的朝向正好垂直于法兰轴线方向，可直接引出垂直方向的管路，无需额外调整安装角度。在实际工况应用中，这类结构常作为小型截止阀、节流阀的阀体基体使用，内部可直接加装阀芯组件，上部螺纹接口可用来安装阀杆调节机构，左侧法兰端接入主路介质，底部支脚完成整体固定，相比分体式装配的阀组结构，一体化的腔体结构能减少两个密封面，

　　大幅降低介质外漏的概率，同时整体结构的刚性更好，在高压管路工况下的抗变形能力更强。流道设计上，内部直角转向位置做了圆弧导流处理，介质从法兰端进入腔体后，能顺着圆弧导流面平缓转向到上部螺纹接口流出，避免直角转向带来的介质冲蚀问题，尤其是在输送含微小固体颗粒的介质时，圆弧过渡结构能减少颗粒对腔体内壁的冲刷磨损，延长连接件的使用寿命。外部结构的棱边都做了倒角去毛刺处理，既避免装配过程中划伤操作人员，也能去除加工过程中产生的应力集中边角，提升零件的整体结构强度。
