F16战斗机高还原度三维结构模型

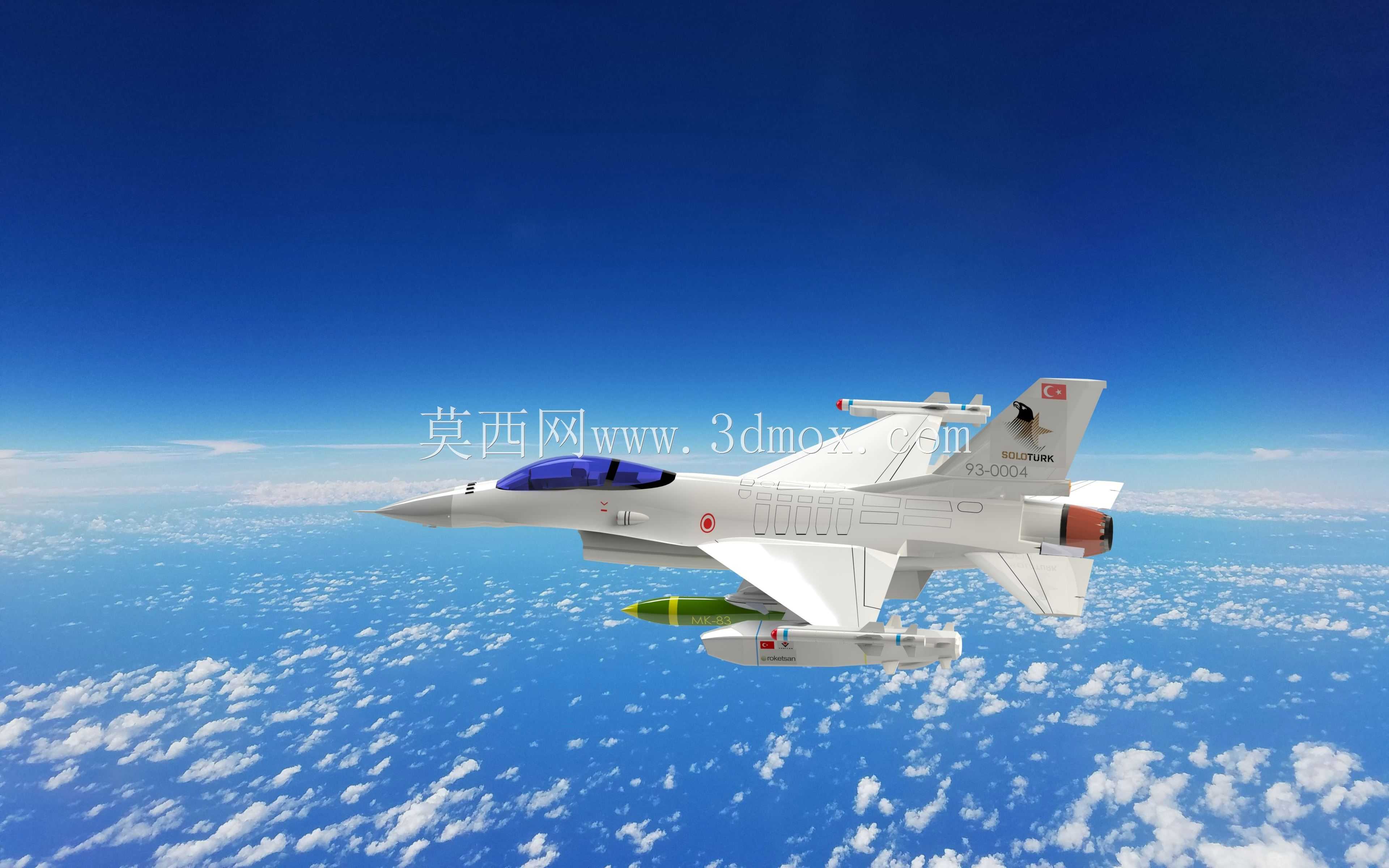

　　本次构建的F16战机三维模型，完全围绕实机结构逻辑完成全要素还原，建模过程中优先匹配航空装备研发、教学场景的实际使用需求，没有做多余的艺术化夸张处理，所有结构边界都严格对应实机的安装、维护逻辑。从实际应用场景来看，该模型可直接用于航空类专业的结构教学演示，帮助学员理解单发轻型战斗机的整体布局逻辑，也可作为防务展项的数字基底，配合渲染模块完成不同涂装、不同挂载方案的展示效果，还能为同类型轻型战机的结构改型设计提供布局参考，省去从零开始梳理基础气动外形的工作量。

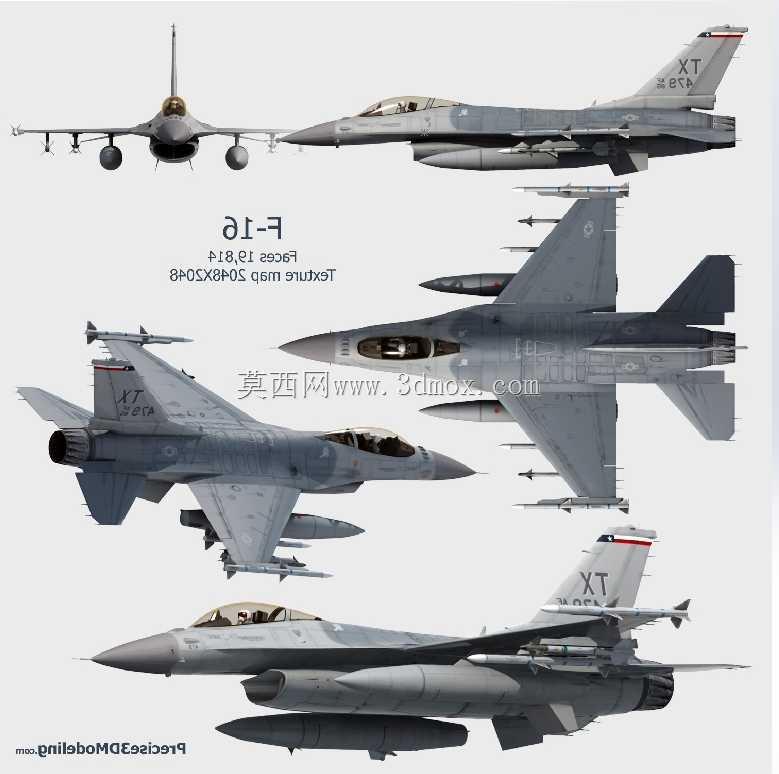

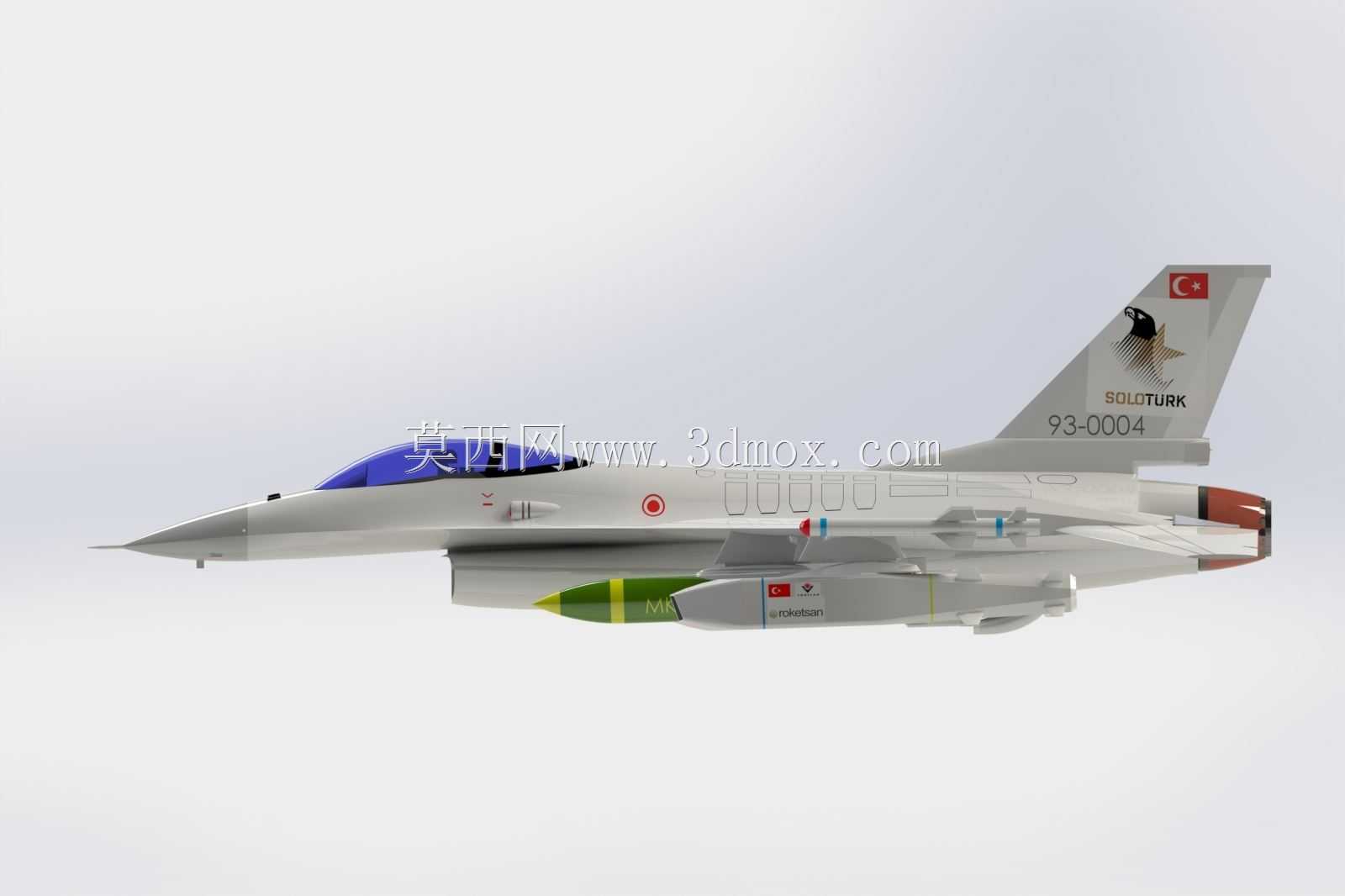

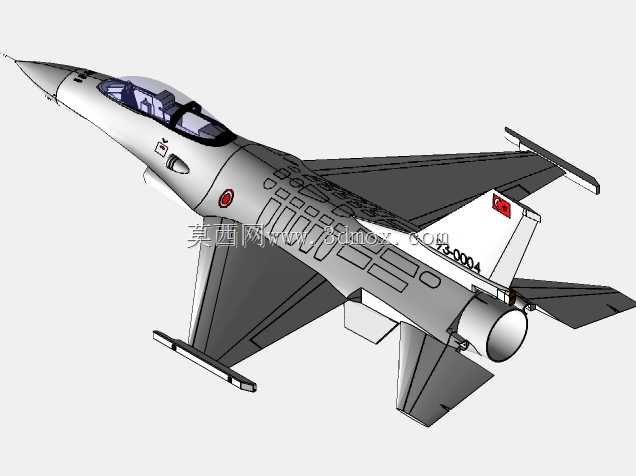

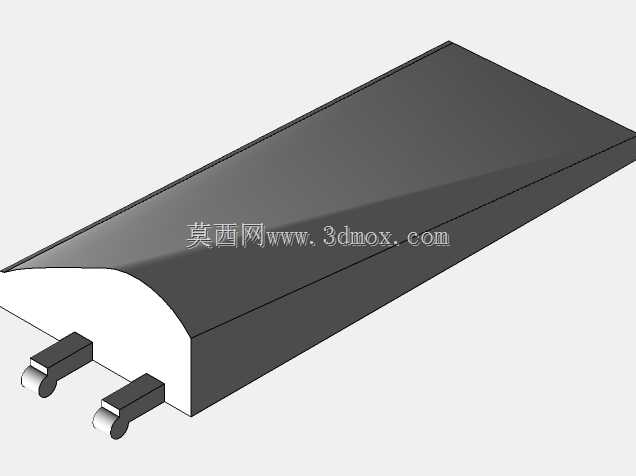

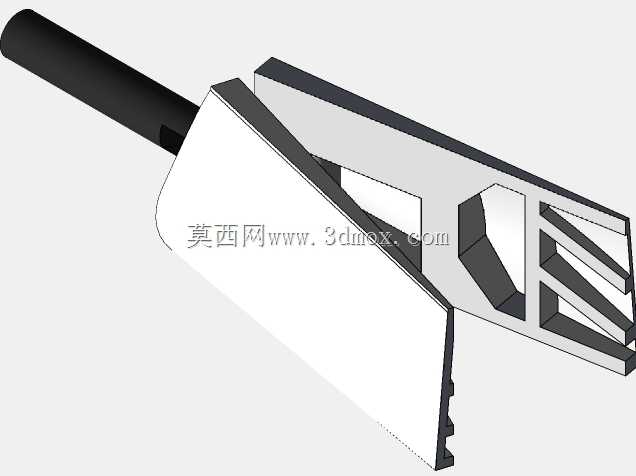

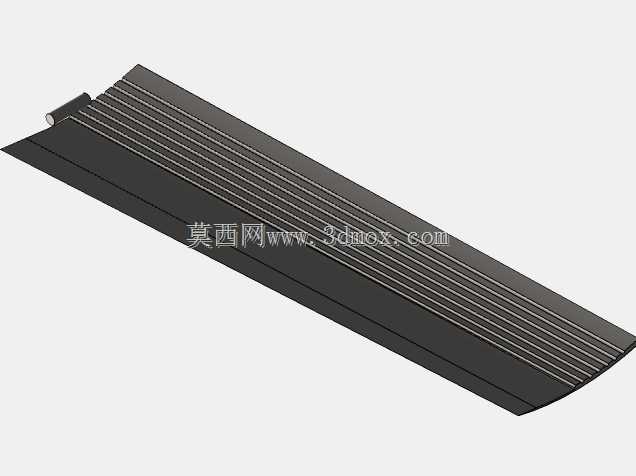

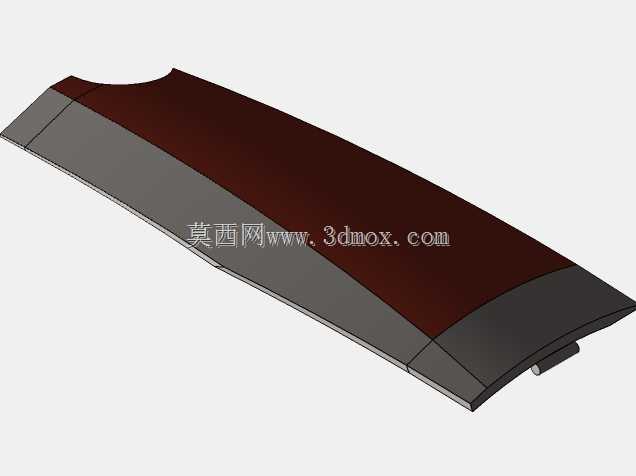

　　模型整体外形严格遵循实机的气动布局逻辑，采用翼身融合体设计，边条翼从座舱侧后方平滑延伸至主翼根部，主翼为切尖三角翼布局，前缘襟翼、后缘襟副翼的铰接边界完全还原实机的转动行程空间，建模时预留了舵面偏转的结构间隙，可直接用于飞行动画的舵面联动演示，不会出现结构干涉问题。垂尾采用单垂尾布局，垂尾根部与机身尾部的连接过渡曲面做了连续曲率处理，垂尾前缘后掠角度、后缘方向舵的铰接位置完全匹配实机结构，腹鳍的安装位置、尺寸边界也严格对应实机尾部的气流遮挡需求，平尾为全动平尾设计，平尾转轴的安装位置、与机身尾部的连接结构都做了细节还原，可支持全动偏转的结构演示。

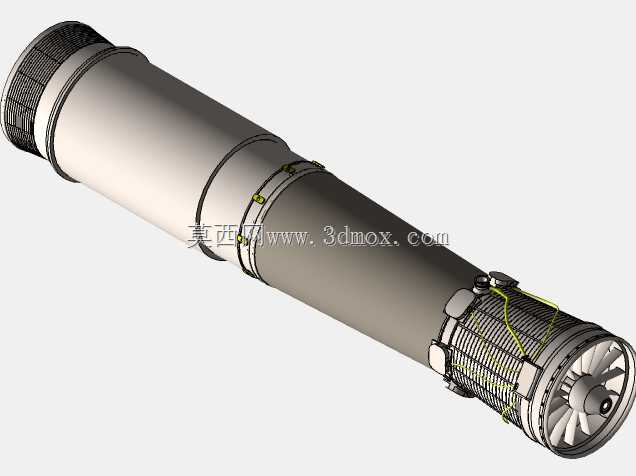

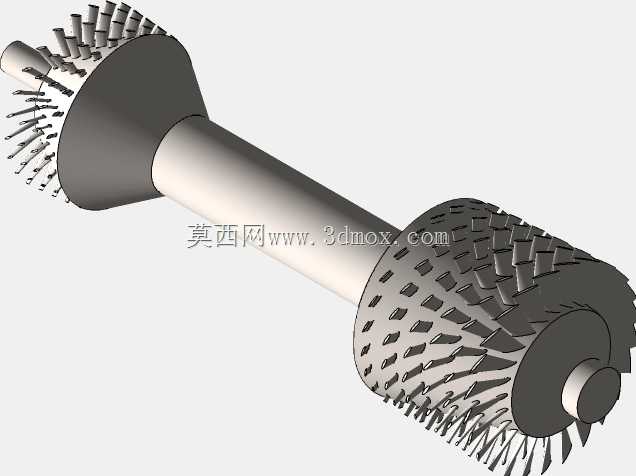

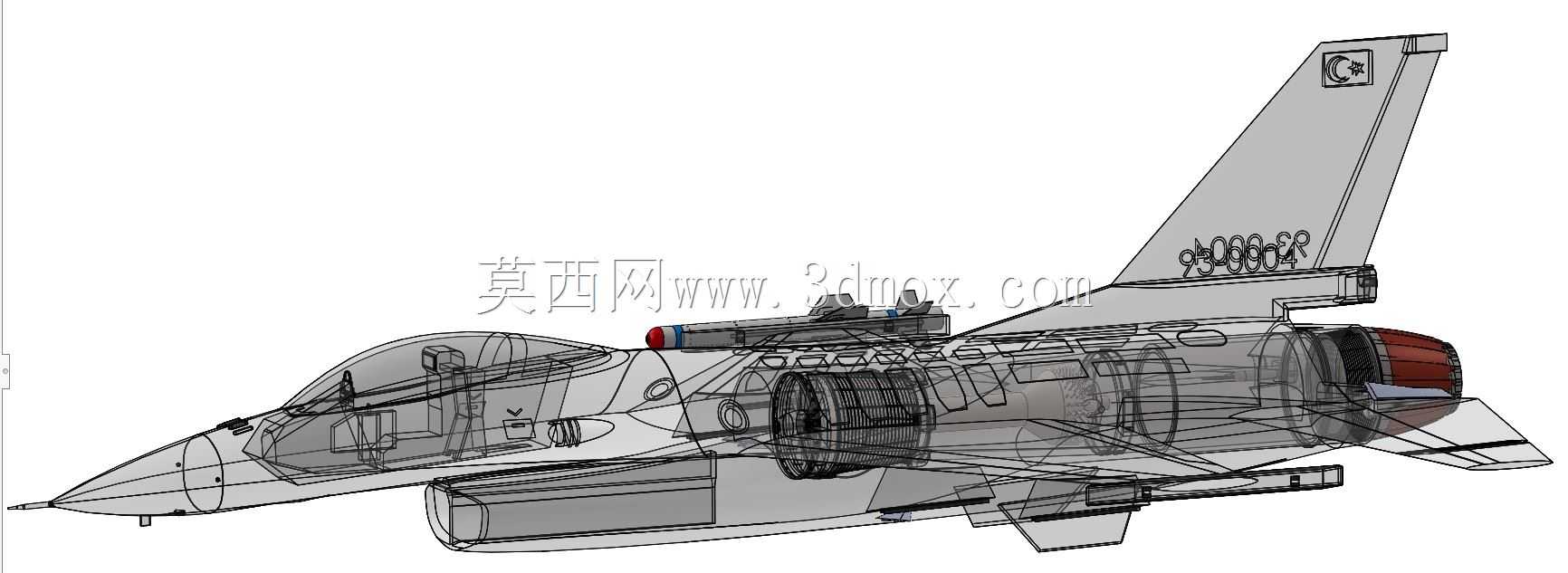

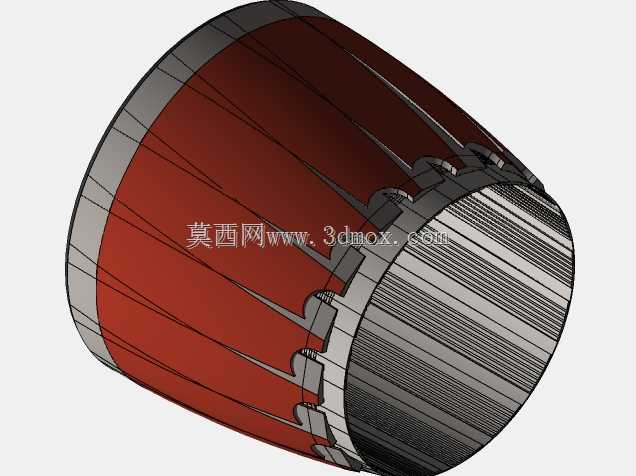

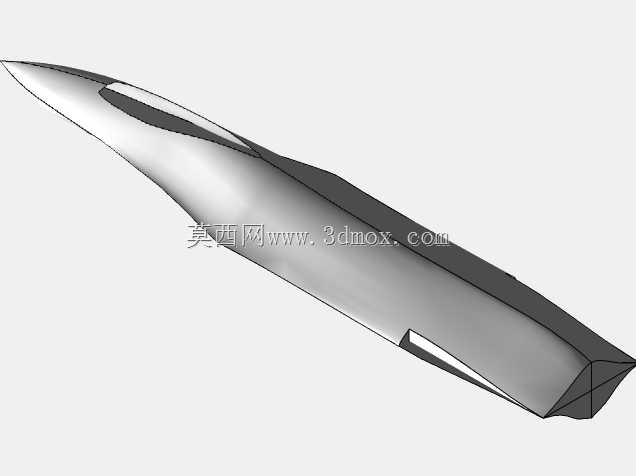

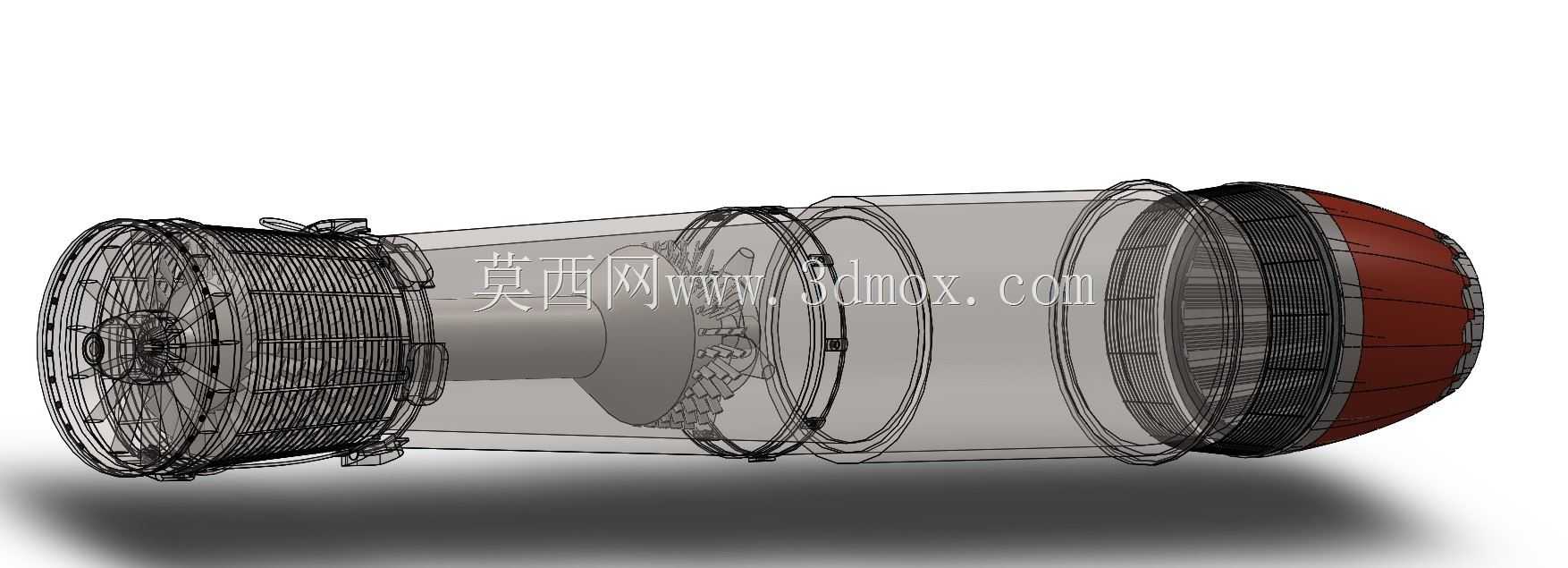

　　机身部分的建模按照实机的分段维护逻辑做了结构区分，前机身包含雷达罩、座舱段，雷达罩与前机身的连接接缝、座舱盖的框架结构、弹射座椅的安装边界都做了细化处理，座舱内部的驾驶杆、油门台、仪表板的布局完全对应实机的座舱布置，没有做简化省略。中机身包含进气道、主起落架舱、机身油箱段，腹部进气道的附面层隔道尺寸、进气口前缘的斜切角度完全匹配实机的进气效率设计逻辑，主起落架舱的内部空间、起落架收放的转动路径都做了干涉校验，起落架支柱、轮胎、刹车组件的结构细节完整，收放状态下不会与周边机身结构、挂载结构产生碰撞。后机身包含发动机舱、尾喷管段，发动机舱的维护口盖边界、尾喷管的收敛扩张调节片结构都做了分件处理，可单独拆分展示发动机安装、尾喷管调节的结构逻辑。

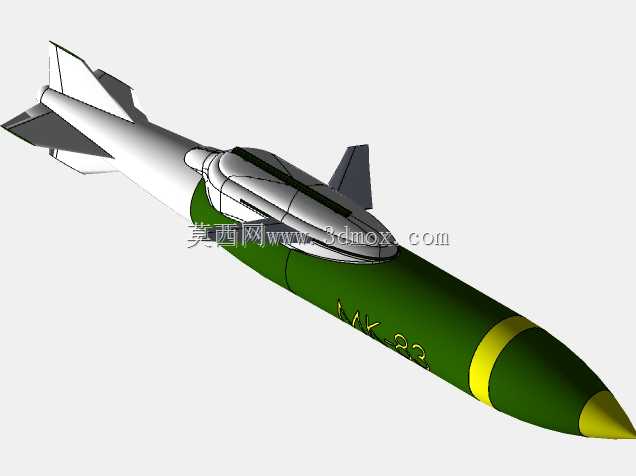

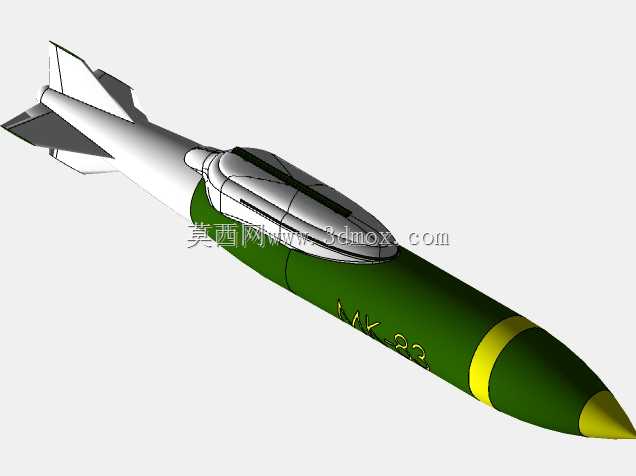

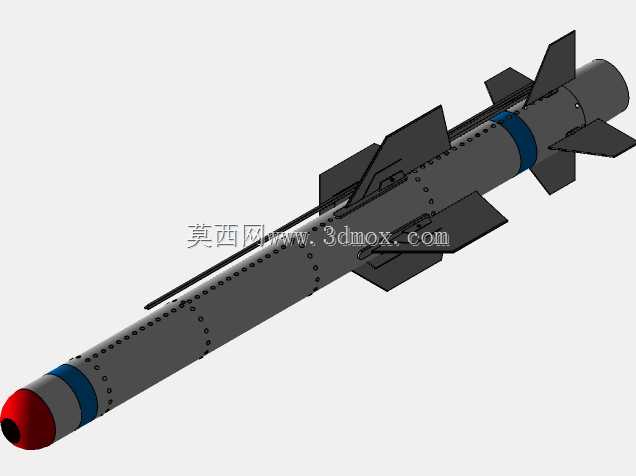

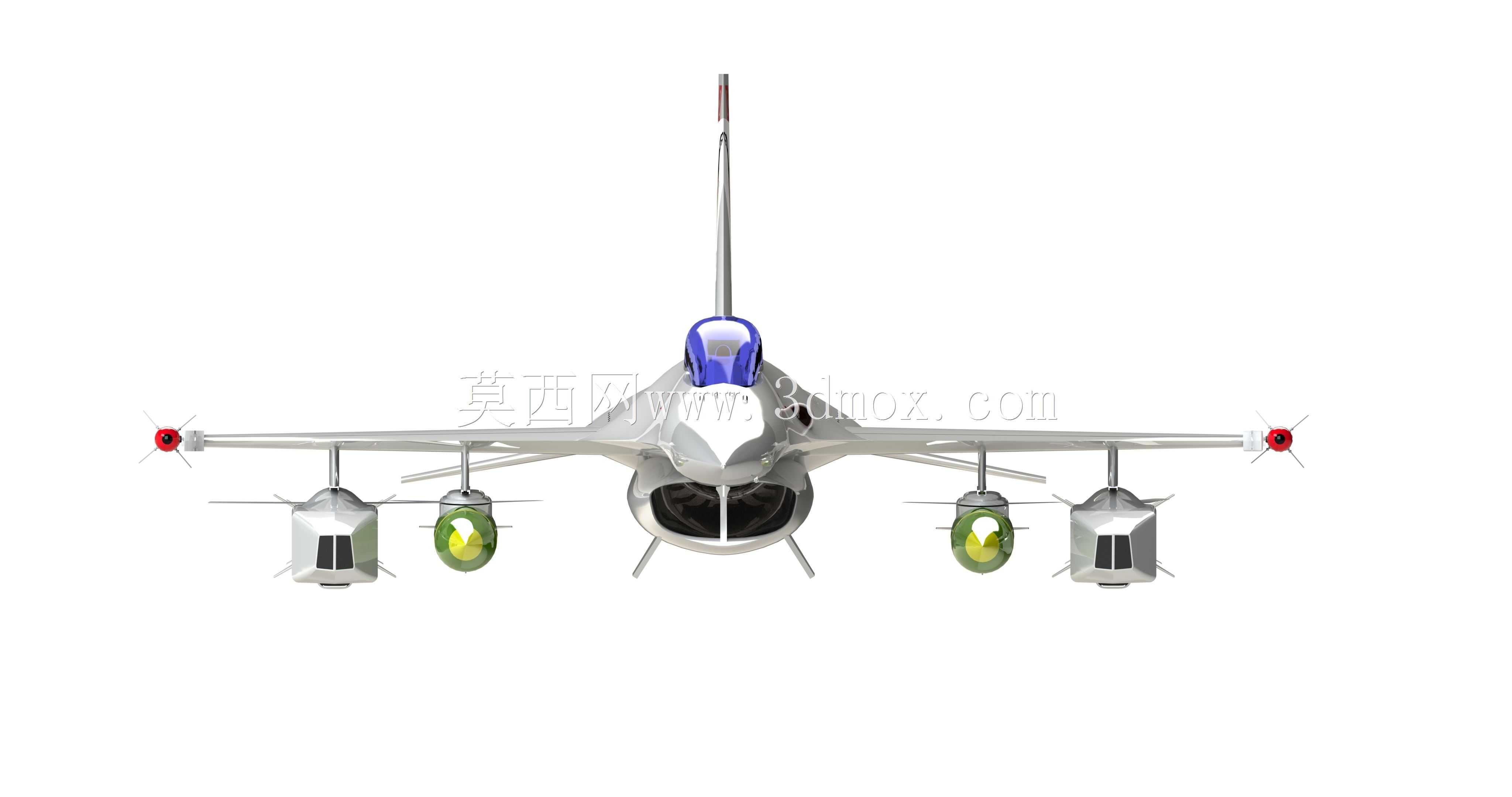

　　挂载部分的模型完全匹配实机的武器挂点布局，翼尖挂点、主翼下的多个重载挂点、机身中线挂点的位置、接口尺寸都严格对应实机的挂装标准，可适配不同类型的机载弹药、副油箱的挂载演示，挂架与机翼、机身的连接结构也做了还原，不会出现挂载悬浮的问题。建模过程中所有曲面都做了G2连续处理，机身表面的铆钉线、维护口盖接缝都采用贴合曲面的投影方式制作，不会出现纹理拉伸、错位的问题，整机的尺寸边界完全匹配实机的实际参数，机长、翼展、机高的比例误差控制在0.1%以内，完全满足结构分析、展示演示的精度要求。

　　从设计思路上，建模初期优先确定了整机的气动基准线，以机身轴线为基准，依次定位机翼、尾翼、进气道、起落架的安装位置，所有结构的定位都以实机的结构交点为基准，没有随意调整部件位置，保证整体结构的协调性。对于内部结构的处理，优先还原与外部结构关联的安装交点，比如起落架转轴位置、挂点的承力结构位置、座舱的安装框架位置，既保证了模型的结构合理性，又不会因为过度细化内部结构导致模型冗余度过高，适配不同配置设备的使用需求。模型的所有部件都做了合理的分层管理，机身、机翼、尾翼、起落架、挂载、座舱部件分别归置到独立图层，方便后续做结构拆分、动画制作、改型设计时快速选取对应部件，不需要重新梳理模型结构。
