AK47突击步枪结构三维数模

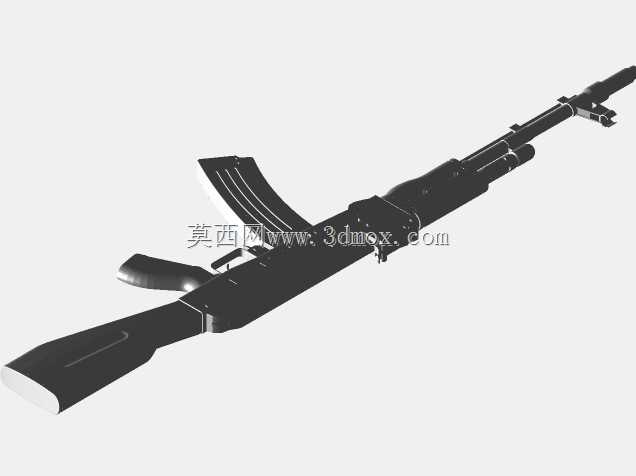

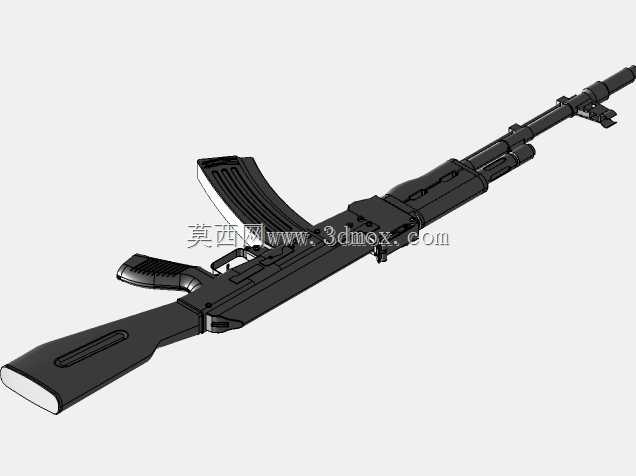

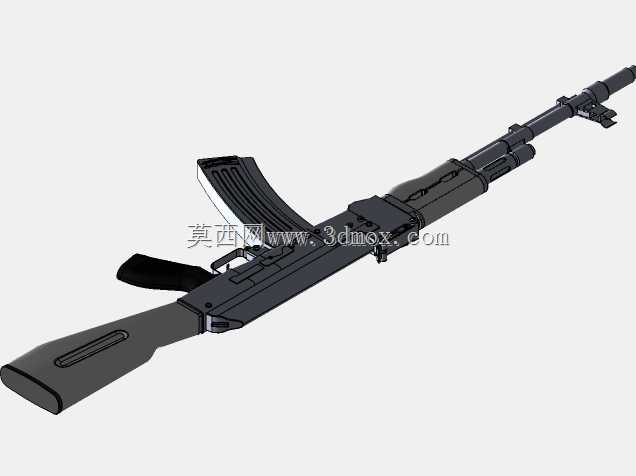

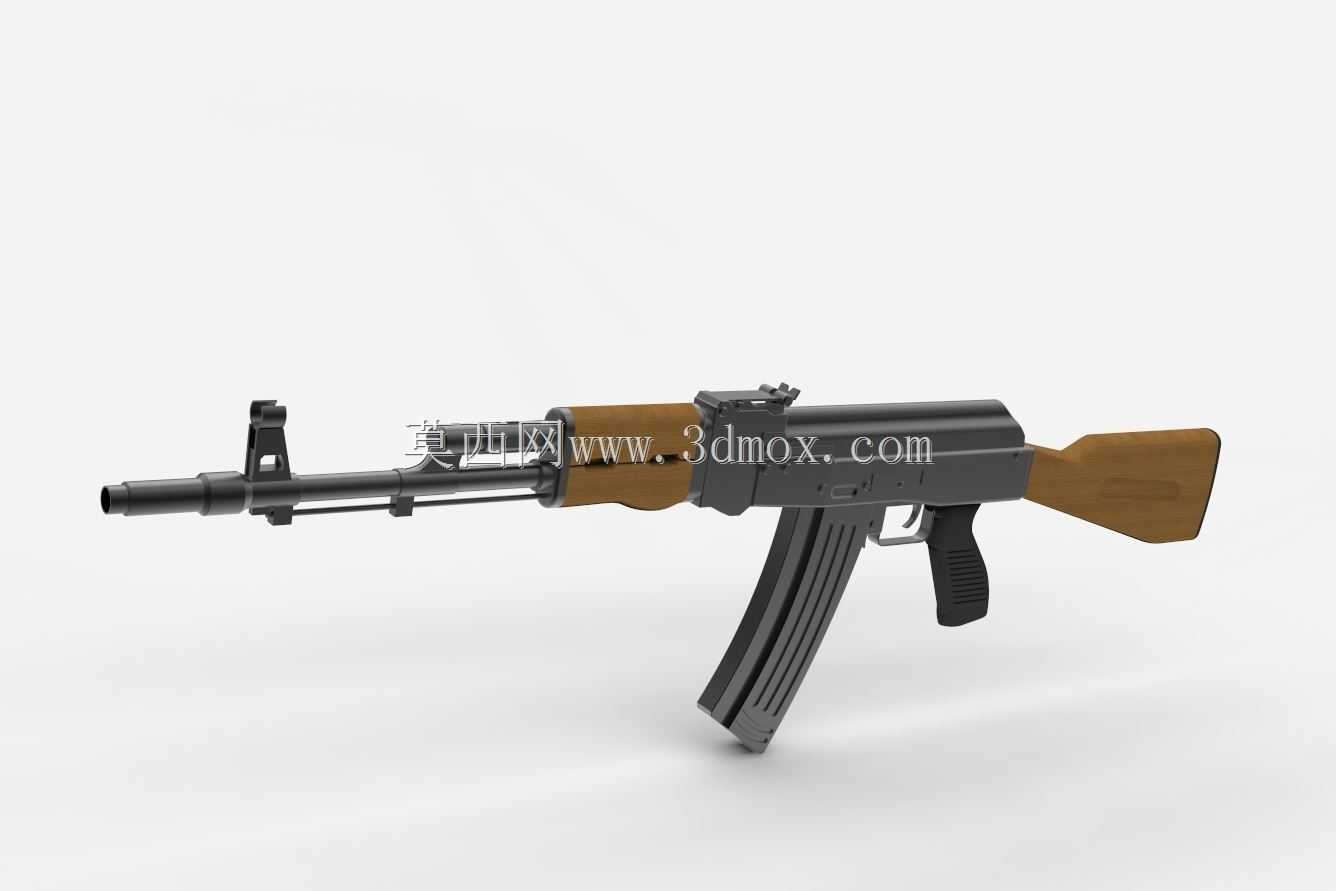

　　本次建模还原的AK系列突击步枪结构，核心围绕导气式自动原理的全链路动作逻辑展开，先从实际使用场景切入，这类轻武器的结构设计核心是在极端环境下保持动作可靠性，因此建模过程中优先还原了长行程活塞与枪机框的刚性连接结构，没有刻意做外观的过度美化，所有配合面的尺寸边界都按照实物的装配公差逻辑预留了活动间隙。先看核心的自动机部分，枪机的两个闭锁凸笋在建模时严格匹配节套的闭锁支撑面角度，开锁螺旋面的升程参数按照实际动作行程设置，保证枪机框后坐时能平稳带动枪机完成25度左右的回转开锁动作，不会出现结构干涉。导气箍部分的气室孔径、活塞筒的内径与活塞杆的配合间隙，都按照勤务使用中的积碳容让需求做了结构还原，没有做成完全零间隙的理想化模型，

　　这部分的设计思路是贴合实际使用中，哪怕火药残渣堆积到一定厚度，活塞杆依然能在筒内完成往复运动，不会出现卡滞。护木部分的木质结构与金属机匣的连接卡扣，建模时还原了前后两个固定点的限位结构，护木的握持曲面按照人体工程学的握持角度做了弧度还原，上下护木的扣合面预留了装配止口，保证安装后不会出现横向窜动。枪管部分的膛线部分做了简化的特征示意，重点还原了枪管与机匣节套的过盈配合段长度，以及枪口装置的连接螺纹规格，准星部分的可调整照门结构保留了调节旋钮的齿形特征，还原实际校枪时的档位调节手感。弹匣部分的弧形结构按照7.62mm口径弹药的锥度做了贴合设计，弹匣口的抱弹口凸笋、托弹簧的安装位、弹匣卡笋的配合卡槽都做了完整还原，

　　保证弹匣插入机匣弹匣井后，卡笋能自动锁止，上抬弹匣时能顺利完成解脱。握把部分的防滑纹理做了简化的条状凸起，握把内部的附件仓空腔也做了结构预留，扳机组件部分的扳机、阻铁、击锤的铰接轴位置都按照实际传动比设置，扣动扳机时的行程、阻铁解脱击锤的转动角度都符合实际动作逻辑，击锤簧的安装导杆位置也做了对应预留。枪托部分的木质固定结构，还原了与机匣尾部的连接销孔，枪托的贴腮面弧度、抵肩板的倾斜角度都按照实际抵肩射击的姿态做了角度匹配，枪托内部的附件存储空腔也做了结构体现。机匣盖部分的前后固定卡扣，还原了前端插入节套上方卡槽、后端由机匣盖卡笋固定的结构，机匣盖上的抛壳窗让位缺口位置准确，保证枪机后坐抛壳时不会与机匣盖发生碰撞。

　　快慢机部分的拨片结构，还原了三个档位的定位卡槽，分别对应保险、单发、连发三个状态，拨片转动时能顺利压下连发阻铁的对应凸起，实现单连发的发射逻辑切换。整个建模过程中，所有活动部件的运动行程都做了边界校验，比如枪机框的后坐行程长度、复进簧的压缩长度、扳机的转动角度范围，都按照实际枪械的动作范围设置，没有出现超程干涉的情况。各部件的安装边界也做了对应匹配，比如活塞筒插入导气箍的深度、活塞杆与枪机框的连接销位置、复进簧导杆插入枪机框尾部导向孔的长度，都符合实际装配的插入量要求，不会出现装配时松脱或者顶死的问题。从结构设计的角度看，AK系列的核心设计逻辑就是用大间隙配合、大质量自动机来换取极端环境下的可靠性，建模时特意保留了各运动副之间的合理间隙，没有做精密机械那样的小间隙配合，还原了这款武器本身的结构设计特点。
