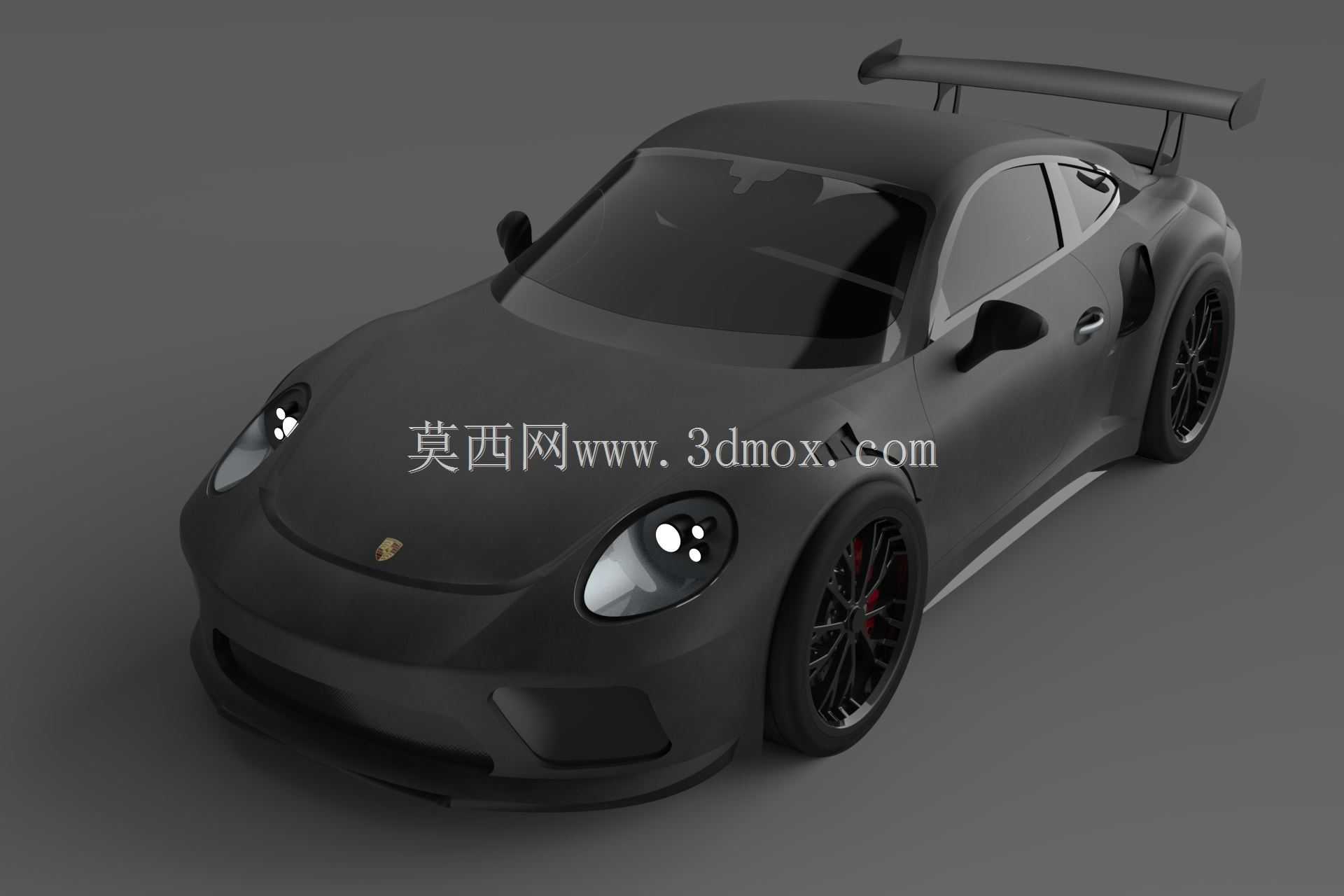

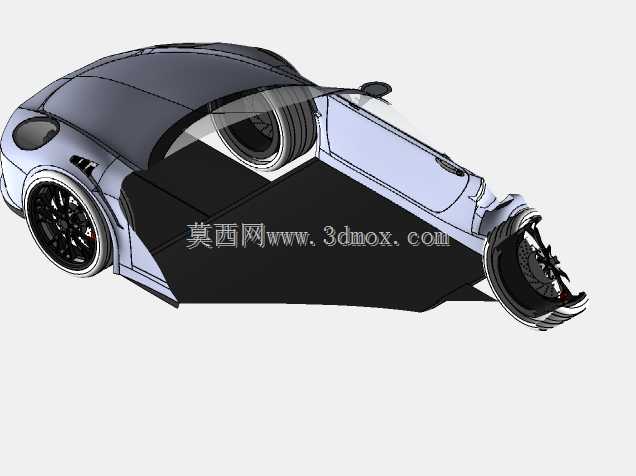

双门跑车外观曲面结构三维数模

　　这套数模聚焦乘用车外覆盖件的曲面连续性搭建，核心围绕双门运动型跑车的外表面A级曲面做全参数化构建，覆盖从车头灯腔轮廓、前保险杠导流曲面、翼子板轮拱包络、车门分缝线、车顶溜背弧线到车尾鸭尾结构的完整外表面拓扑关系。在实际整车开发流程中，这类外表面数模是油泥模型扫描点云逆向之后，工程化落地的核心载体，上接造型部门的创意方案，下导车身结构件的安装边界、内外饰的匹配公差、空气动力学仿真的网格基础，甚至总装环节的零部件装配干涉校验都要以此为基准。做曲面搭建的时候首先要卡准轮心的基准坐标，前后轮的轮拱包络面必须预留足够的跳动行程空间，按照常规乘用车的悬架动行程参数，轮拱内表面到轮胎最大跳动极限位置要留足25mm以上的安全间隙，

　　避免颠簸路况下轮胎与翼子板发生剐蹭。车门的分缝线位置要兼顾密封条的安装宽度、铰链的布置空间，还有侧碰时的结构加强件预留区域，曲面的G2连续性要沿着分缝线全程保持，不然量产之后的钣金件拼接处会出现肉眼可见的光影畸变，影响整车外观质感。车头部分的曲面要兼顾进气口的通风效率，前保险杠下部的导流曲面角度不能一味追求低风阻，要给散热器、冷凝器预留足够的进风截面积，同时还要考虑行人碰撞保护的要求，引擎盖前沿的曲面倒角、翼子板上部的溃缩区曲率都要对应碰撞法规的吸能空间要求。溜背车顶的弧线从A柱上沿一直延伸到车尾鸭尾，这个区域的曲面曲率变化直接影响整车的风阻系数和高速行驶时的下压力分布，建模的时候要反复调整曲率梳的分布，

　　避免出现局部曲率突变导致的气流分离，同时还要给后挡风玻璃的安装、车顶内饰的顶棚厚度、尾门铰链的布置预留足够的结构空间。轮拱的外扩曲面要匹配轮胎的偏距参数，数模里已经把轮毂的安装面、刹车卡钳的最大回转包络都做了边界预留，后续做悬架硬点调整的时候，只要在这个包络范围内修改参数，就不会出现轮胎与周边结构件的干涉问题。车门的曲面要考虑玻璃升降的运动轨迹，无框车门的玻璃导轨安装面要和车门外曲面保持平行，公差控制在0.5mm以内，不然玻璃升到顶的时候会和密封条出现配合间隙，导致高速行驶时的风噪超标。外后视镜的安装基座曲面要和车门三角窗区域的曲率完全贴合，同时要满足外后视镜的视野法规要求，镜面的旋转中心位置要在数模里做基准标记，

　　方便后续做视野校核的时候直接调用。车身侧面的腰线从翼子板一直贯穿到车尾，这个特征线的锐度要控制在合理范围，太尖锐会导致钣金冲压的时候出现开裂，太圆润又会失去造型的运动感，建模的时候要把特征线两侧的曲面做曲率过渡，保证冲压成型的时候板材的延展率在材料允许的范围内。车尾的鸭尾结构角度要兼顾空气动力学效果和尾门的开启空间，鸭尾的突出高度不能超过尾门开启时的运动轨迹边界，不然开关尾门的时候会和后保险杠上部发生磕碰。整个外表面数模的所有曲面都做了缝合处理，没有出现破面、重叠面的问题，后续可以直接导入CAE软件做外流场仿真，也可以导入模具设计模块做钣金冲压的工艺分析，对于刚接触汽车外表面建模的结构工程师来说，这套数模可以直观理解A级曲面的搭建逻辑、造型与工程需求的平衡思路，也可以作为同类型跑车开发时的曲面参考基准，快速梳理外覆盖件的分块逻辑、安装边界和公差匹配要求，减少前期方案迭代的重复工作量。
