BAYRAKARTB2固定翼无人机结构设计

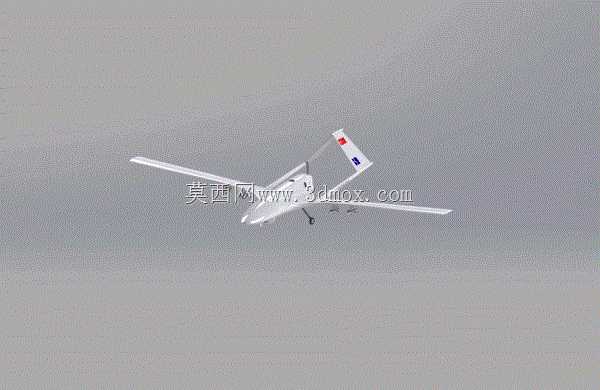

　　这款固定翼无人机的结构设计，首先围绕长航时低空任务场景展开，在气动外形上采用常规上单翼、V型尾翼的布局，上单翼设计能够让机身下方获得充足的任务载荷挂载空间，同时降低起降过程中地面杂物对机翼的剐蹭风险，适配简易跑道、野外平整场地的起降需求，不需要专用机场配套设施就能完成部署。V型尾翼的设计兼顾了航向与俯仰操纵效率，相比常规十字尾翼能够减少结构重量，同时降低尾翼部分的雷达反射截面积，适配低空突防类任务的使用需求。

　　从结构设计思路来看，整机采用模块化分段设计思路，机翼、尾翼、机身任务舱、动力段均设计为快拆连接结构，不需要复杂的专用工装就能完成拆解与组装，拆解后单个部件尺寸能够适配小型运输车辆、甚至单兵携行包装的尺寸边界，满足前线快速部署、快速转场的使用需求。机身主体采用半硬壳式结构设计，主承力框采用航空铝合金机加工成型，蒙皮部分采用复合材料夹层结构，在保证结构强度满足机动飞行过载要求的前提下，尽可能降低机身空重，提升有效载荷占比与续航时间。

　　动力系统采用后置推进式螺旋桨布局，发动机安装在机身尾部，能够避免螺旋桨气流对机身下方挂载的光电侦察设备、任务载荷产生气流扰动，保证侦察设备成像稳定性，同时也能降低前向的雷达与红外信号特征。进气道设计在机背位置，能够避免野外起降时地面扬尘被吸入发动机，降低复杂场地使用时的发动机故障风险。燃油箱布置在机翼内部与机身重心附近的舱段，燃油消耗过程中整机重心偏移量控制在设计允许范围内，不需要额外的配重调整就能保证全飞行包线内的操纵稳定性。

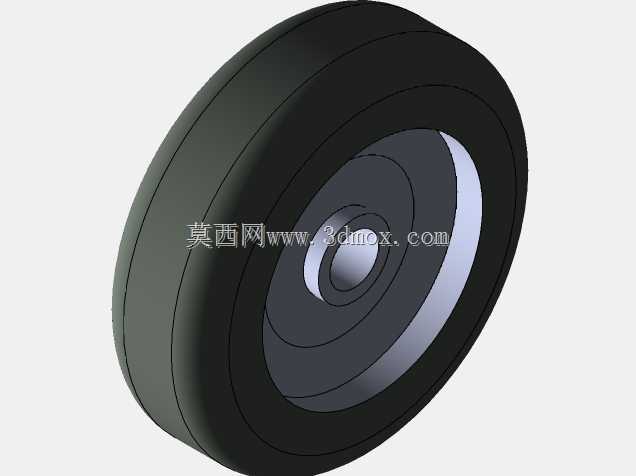

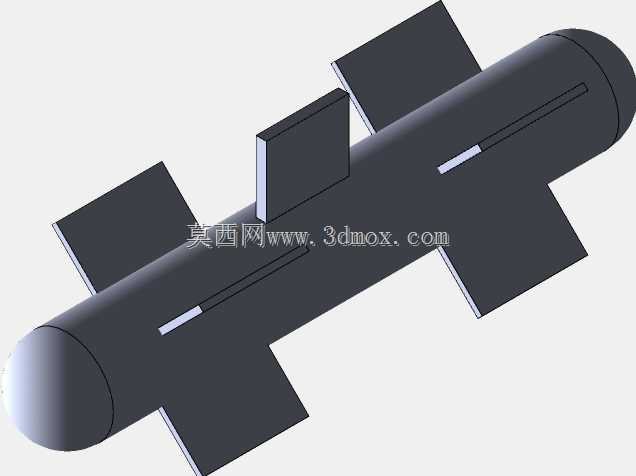

　　任务舱段设计在机身中部重心位置，预留了标准化的载荷安装接口，可根据任务需求快速更换光电侦察转台、小型弹药、通信中继设备等不同载荷，安装接口统一采用快锁式结构，更换载荷时不需要调整整机布线，仅需对接标准化的电气与机械接口就能完成载荷切换，适配多任务场景的快速转换需求。起落架采用前三点式固定起落架设计，结构简单可靠，省略了复杂的收放机构，进一步降低结构重量与故障概率，起落架支柱配备了阻尼器，能够吸收简易场地起降时的冲击载荷，避免冲击传递到机身内部的精密任务设备上。

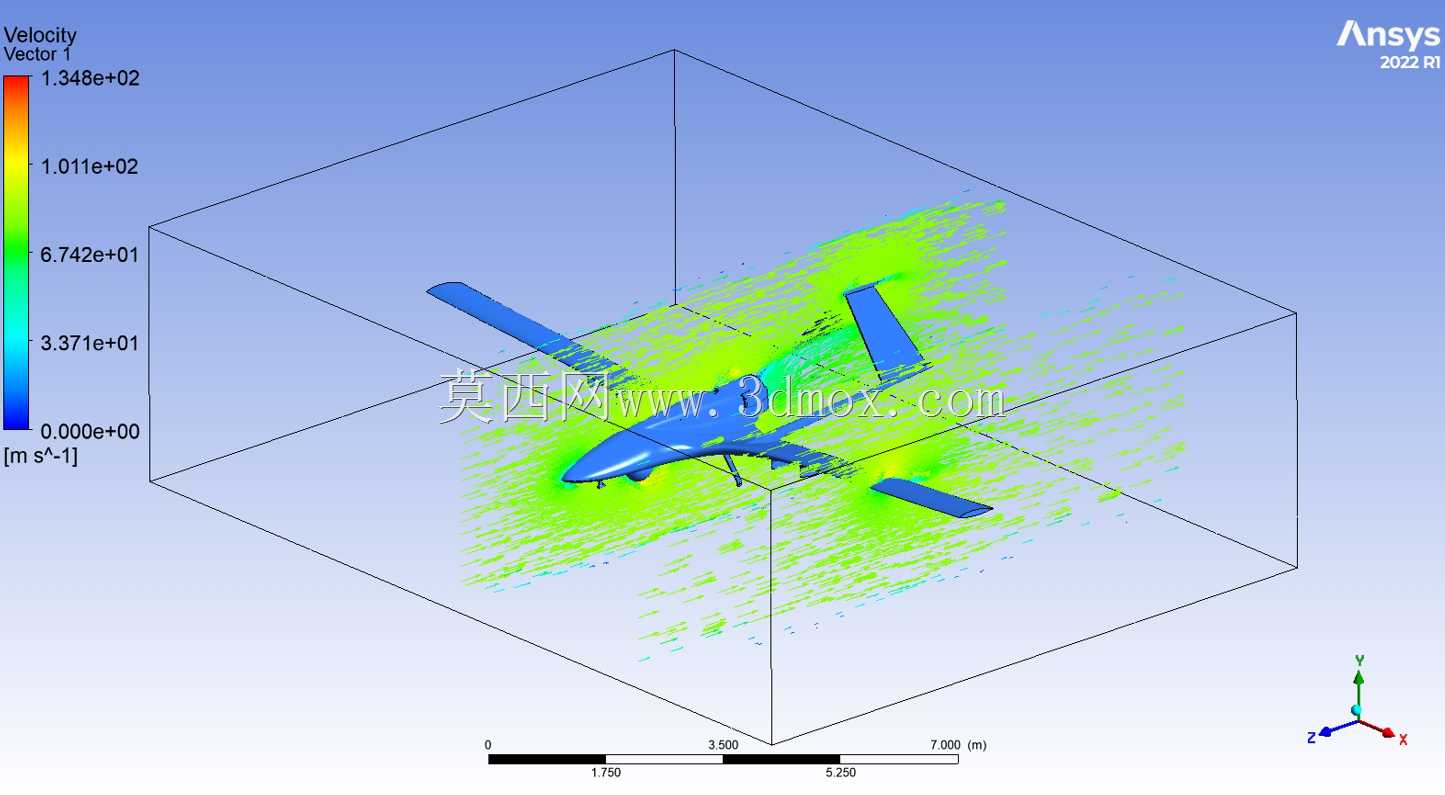

　　从气动仿真的结果来看，整机在巡航速度下的升阻比表现优异，机翼采用高升阻比的翼型设计，低速飞行时能够获得足够的升力系数，保证低空低速飞行时的操纵稳定性，适合长时间在任务区域上空盘旋执行侦察、监视任务。机翼上设计有副翼操纵面，配合V型尾翼的操纵面，能够完成所有常规机动飞行动作，操纵舵面的舵效经过仿真验证，在全飞行速度范围内都能保证足够的操纵力矩，不会出现低速舵效不足的问题。

　　安装边界方面，整机翼展控制在运输尺寸要求范围内，拆解后单个最长部件长度不超过常规运输箱体的尺寸限制，组装后整机重心位置严格控制在机翼平均气动弦长的30%左右位置，保证飞行时的纵向稳定性。所有机载设备的安装都预留了足够的维护操作空间，日常检查、设备更换时不需要大面积拆解机身结构，外场维护效率较高。机身表面的口盖均采用快开式设计，不需要专用工具就能打开检查内部的油路、电路与设备状态，适配野外无配套保障条件下的维护需求。

　　在结构强度校核上，所有承力部件都按照最大机动过载、着陆冲击载荷的工况完成了强度验证，机翼与机身的连接接头采用冗余设计，即使单个连接点出现故障，剩余结构仍能保证无人机安全返航。尾翼与机身的连接结构同样经过振动工况校核，能够承受发动机长期工作带来的振动载荷，避免长期使用后出现结构疲劳失效的问题。整机的布线全部采用内埋式设计，沿机身承力框的预留走线槽布置，既能够降低飞行阻力，也能避免布线外露带来的损坏风险，所有线缆接头都采用航空级防水连接器，能够在小雨、沙尘环境下正常工作，适配复杂气象条件下的任务需求。
