MQ1捕食者察打一体无人机结构设计

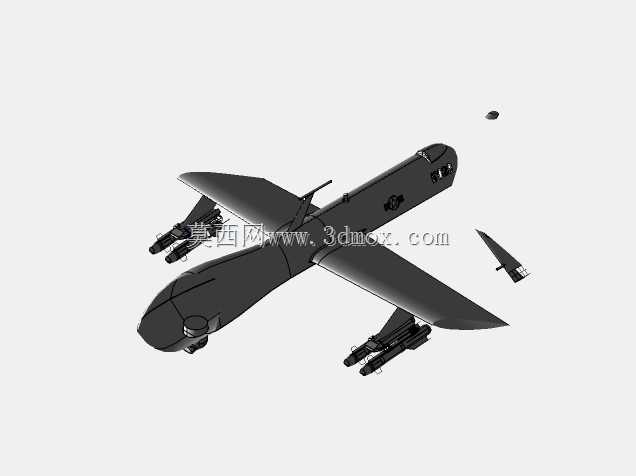

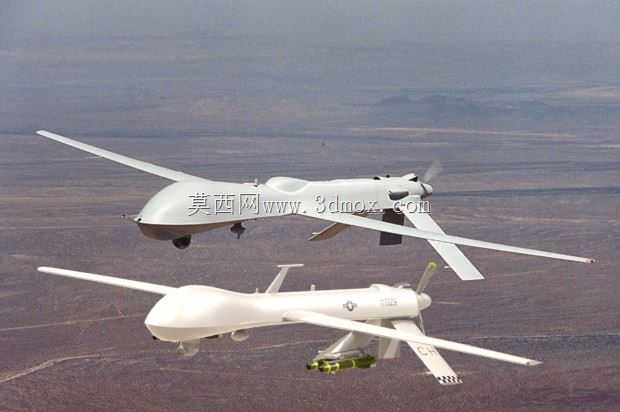

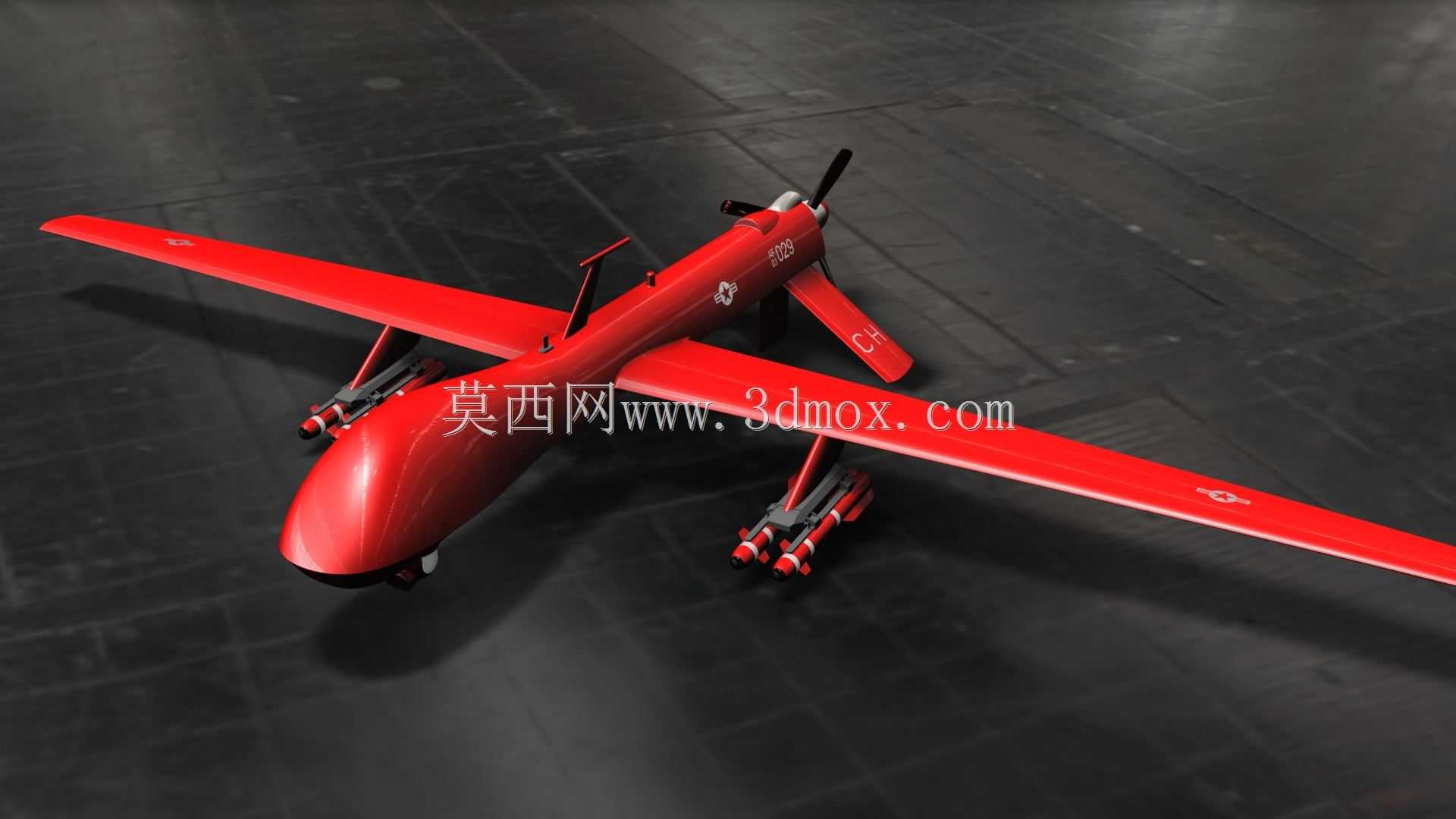

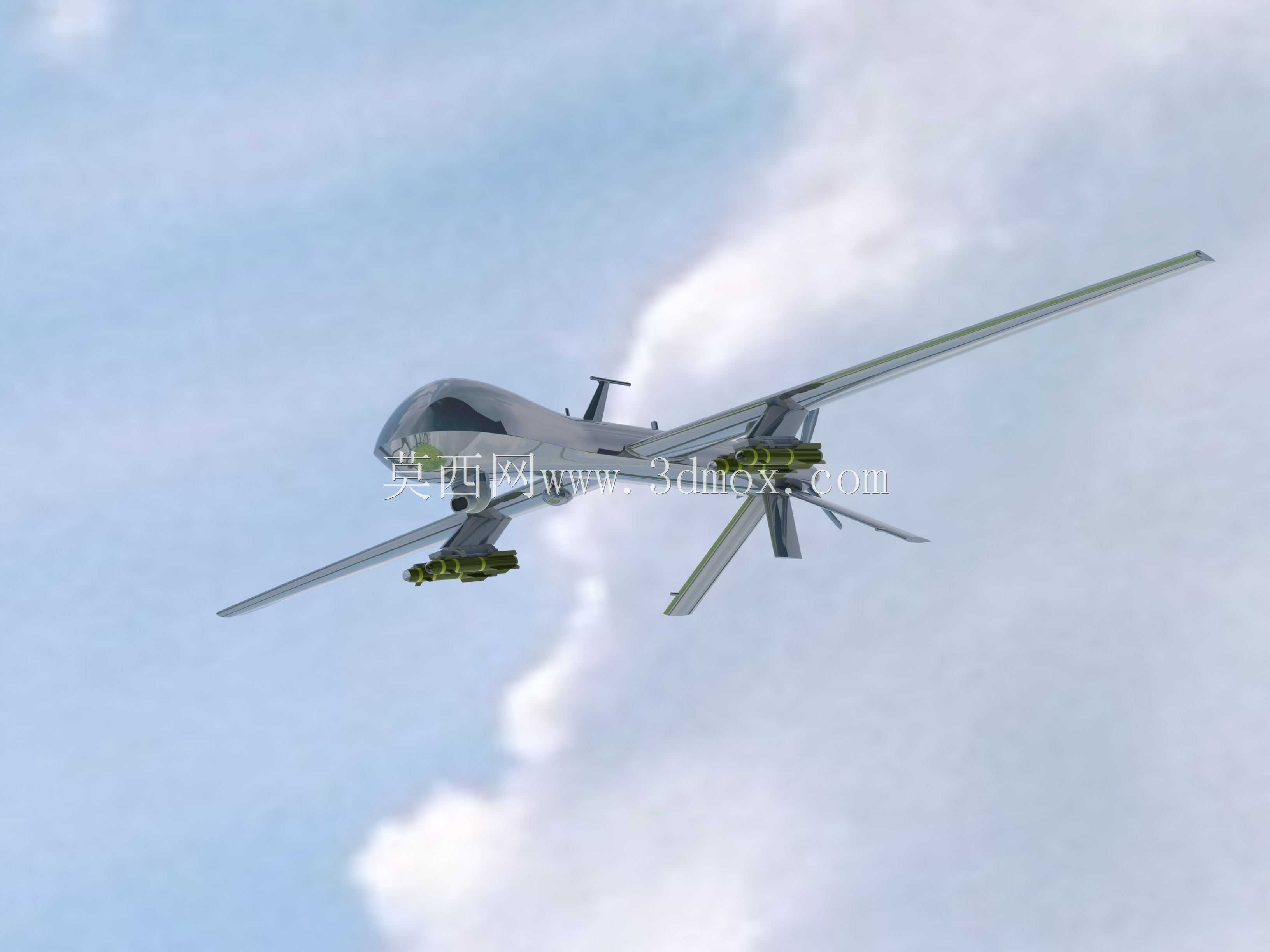

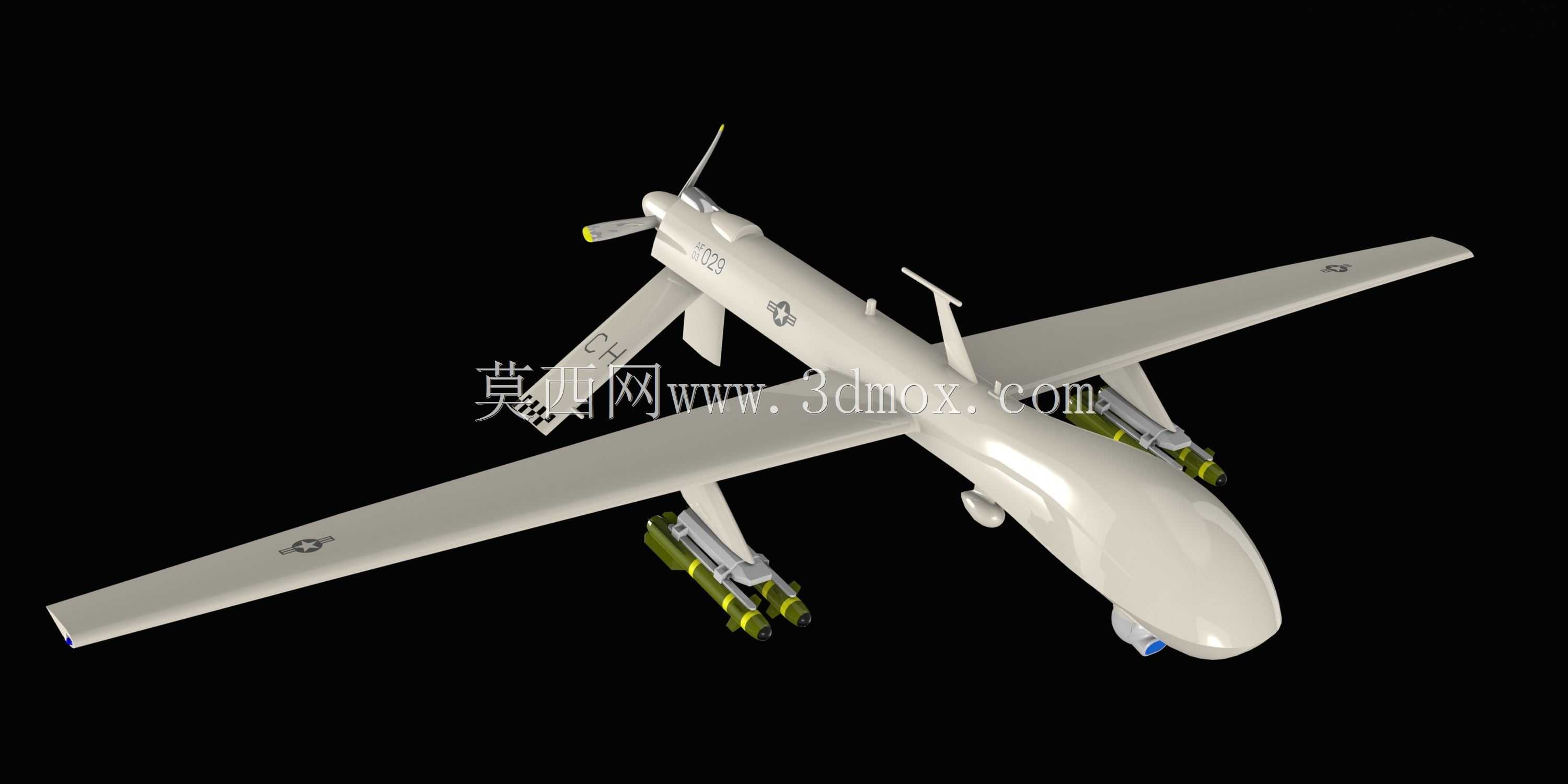

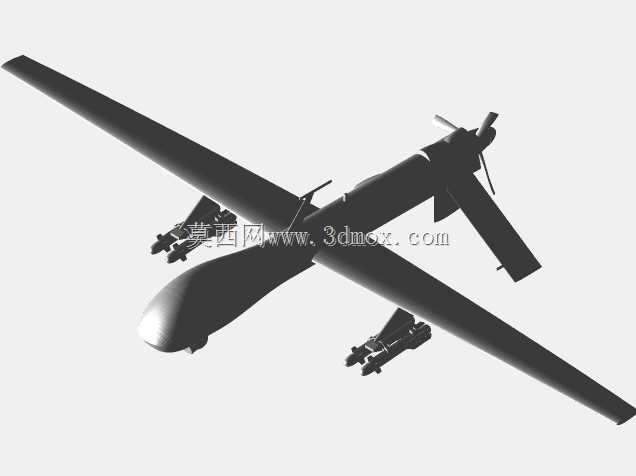

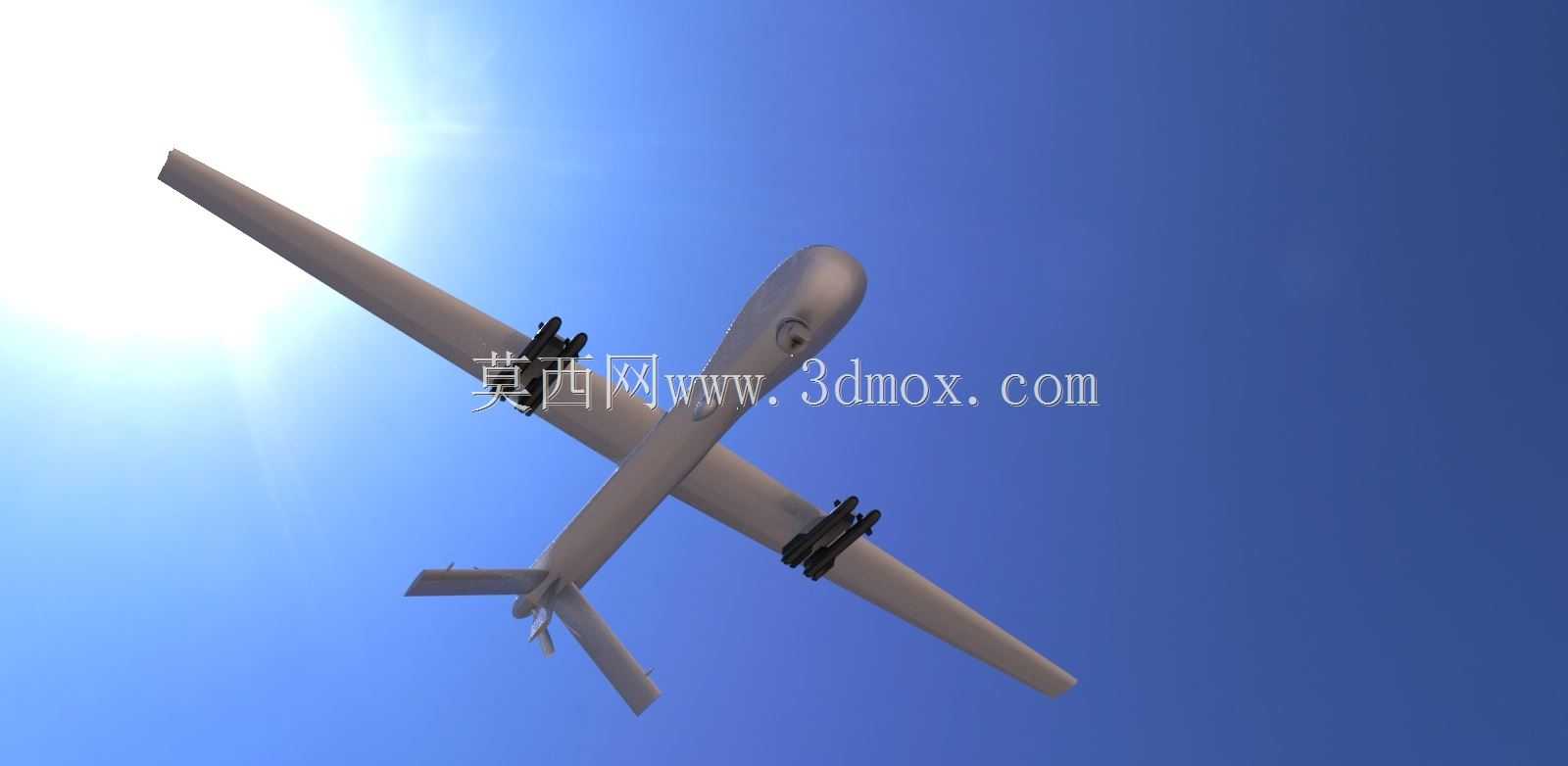

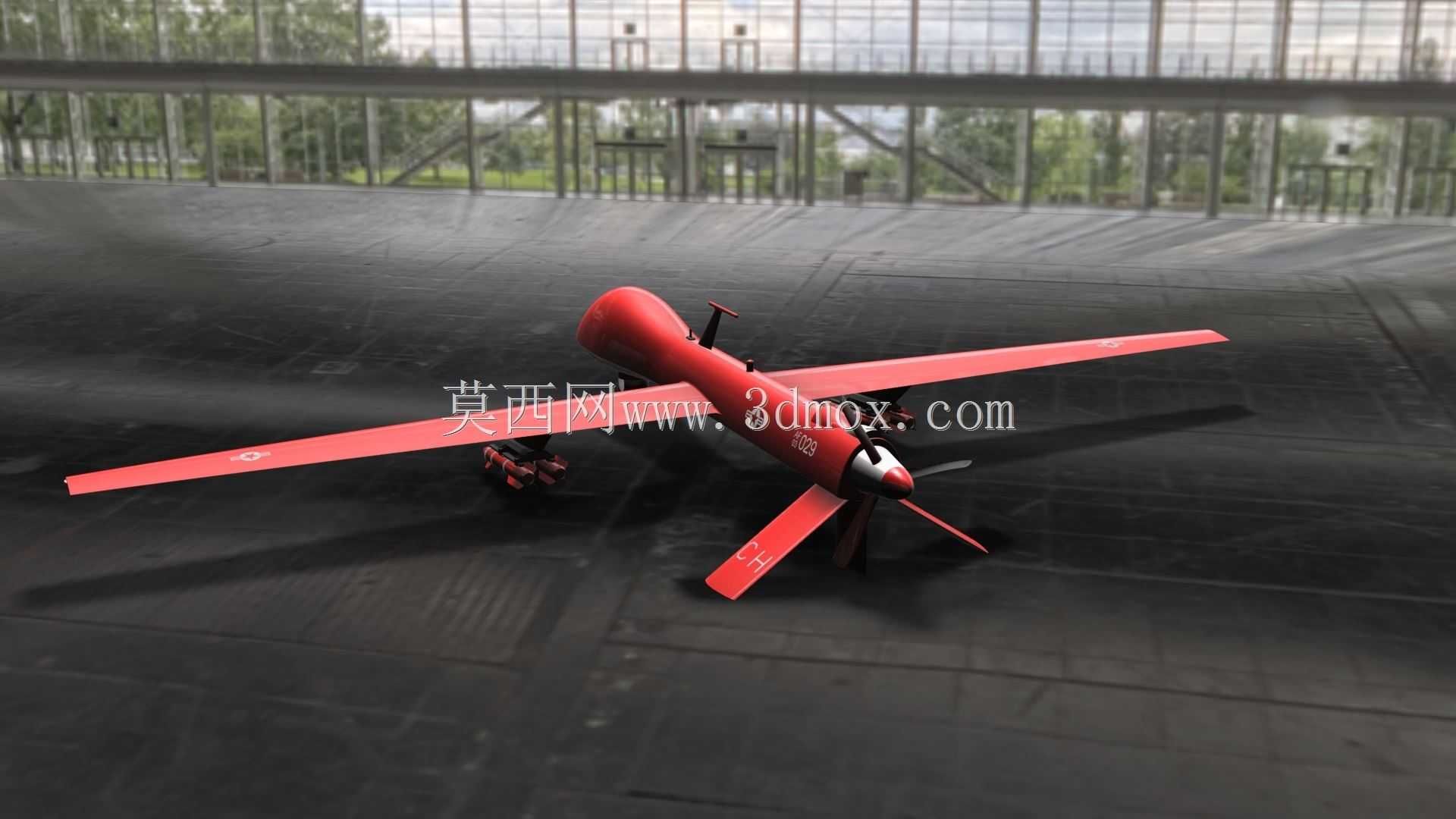

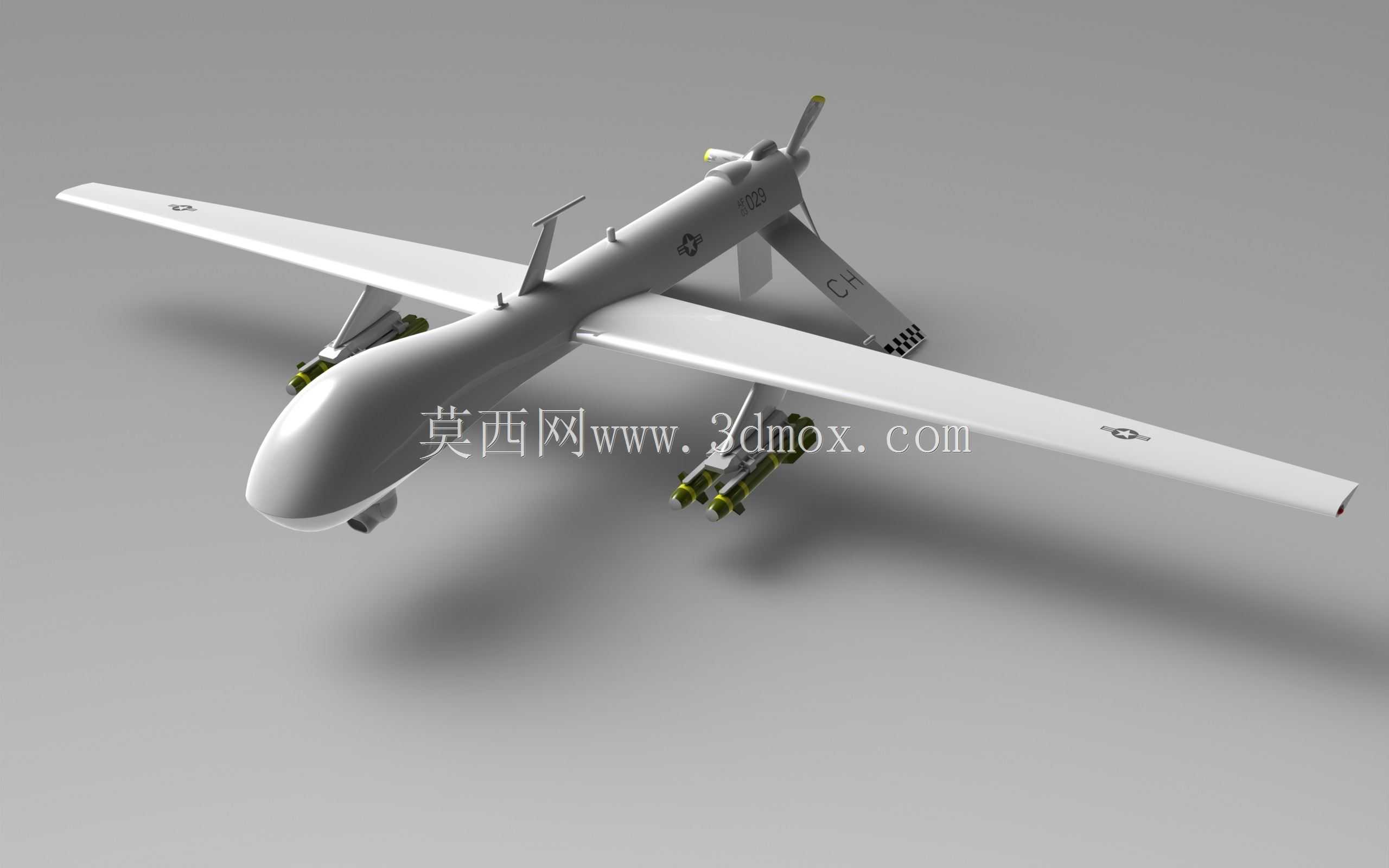

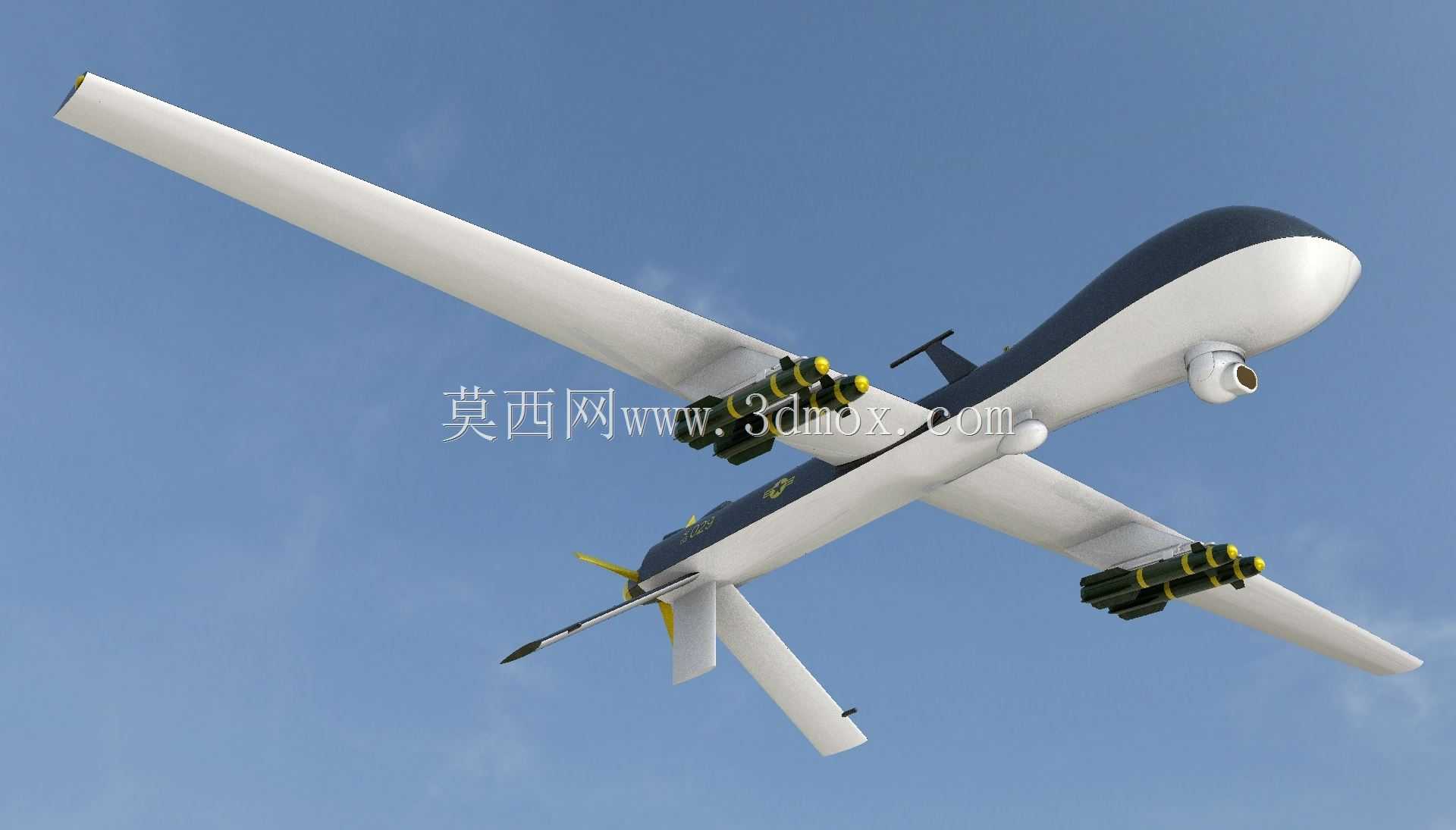

　　从结构设计视角拆解这套MQ1捕食者无人机模型，首先要明确其核心应用场景——长航时中低空战术侦察与精确打击任务，这类装备的设计逻辑完全围绕任务载荷适配、长航时气动效率、战场生存性三个核心维度展开，没有多余的冗余结构。先看气动外形的设计思路，整机采用大展弦比平直下单翼布局，这种布局的核心考量是亚音速飞行状态下的升阻比优化，毕竟这类无人机的巡航速度通常在130-170km/h区间，大展弦比机翼能在低雷诺数气流环境下获得更高的升力系数，降低巡航阶段的动力消耗，支撑数十小时级的留空需求。机翼与机身的连接位置选在机身下部中段，一方面可以给机身中部的任务载荷舱、燃油舱留出完整的连续空间，避免翼梁结构横穿舱段打断设备布局，另一方面下单翼布局的起落架布置难度更低，主起落架可以直接固定在翼根结构上，缩短起落架支柱长度，降低降落时的结构冲击载荷。机身采用截面近似椭圆的长流线型设计，从机头的光电侦察设备舱开始，向后依次排布航电设备舱、燃油舱、动力系统舱、尾翼连接段，整个机身的截面变化率严格控制在气动设计允许的范围内，避免出现截面突变带来的压差阻力增量。机头下方的球形光电转塔安装位做了下沉式结构设计，既保证转塔拥有360度全向无遮挡的观测视野，又尽可能降低转塔突出机身带来的额外气动阻力，转塔安装座的结构预留了标准的设备安装法兰，可适配多光谱光电、红外成像、激光指示等不同类型的任务载荷，安装边界尺寸按照通用战术载荷的标准接口设计，

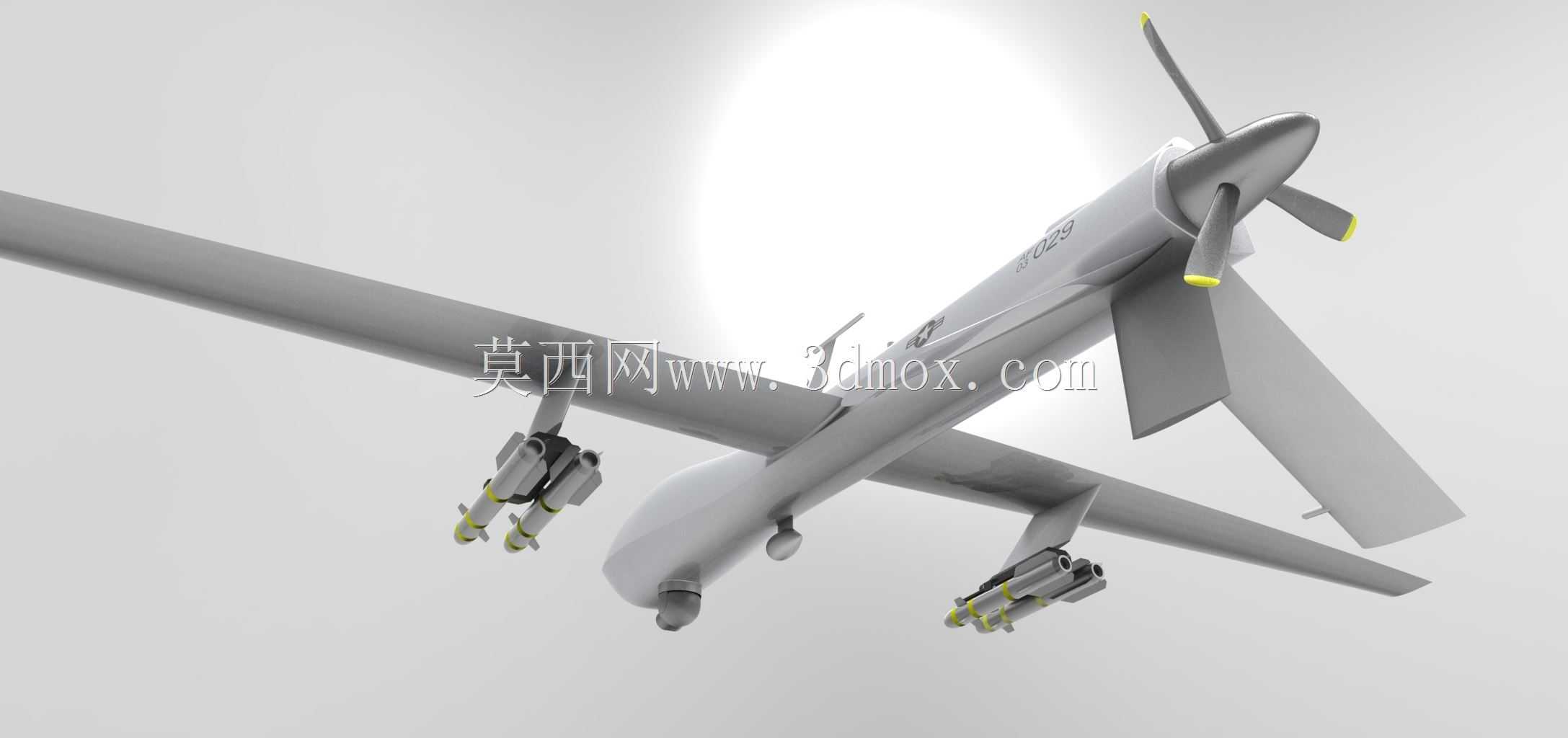

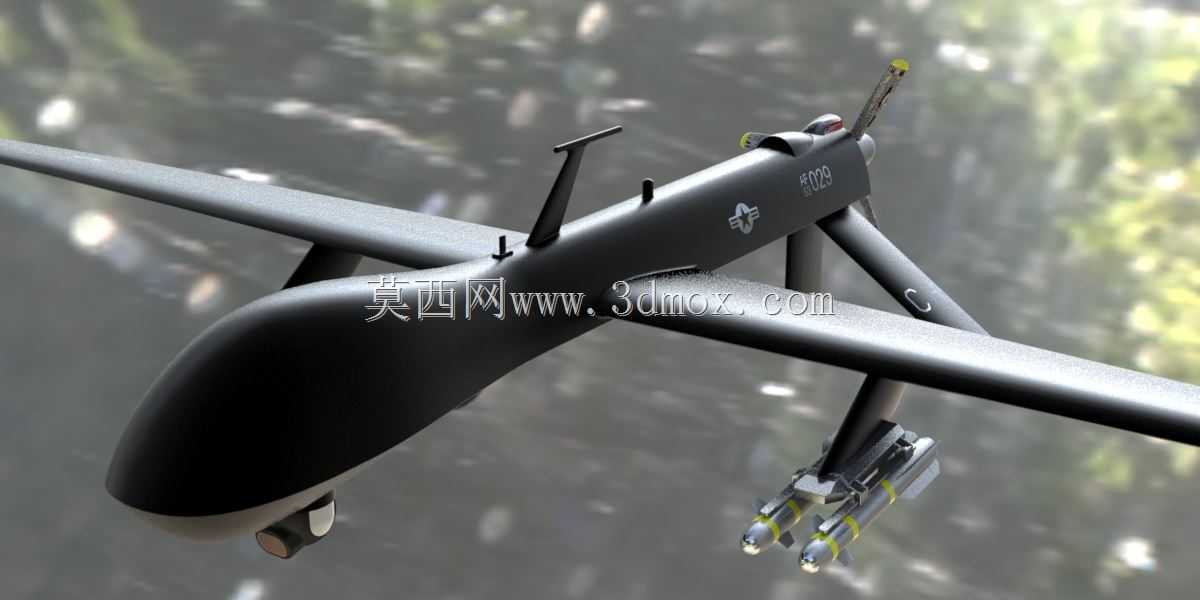

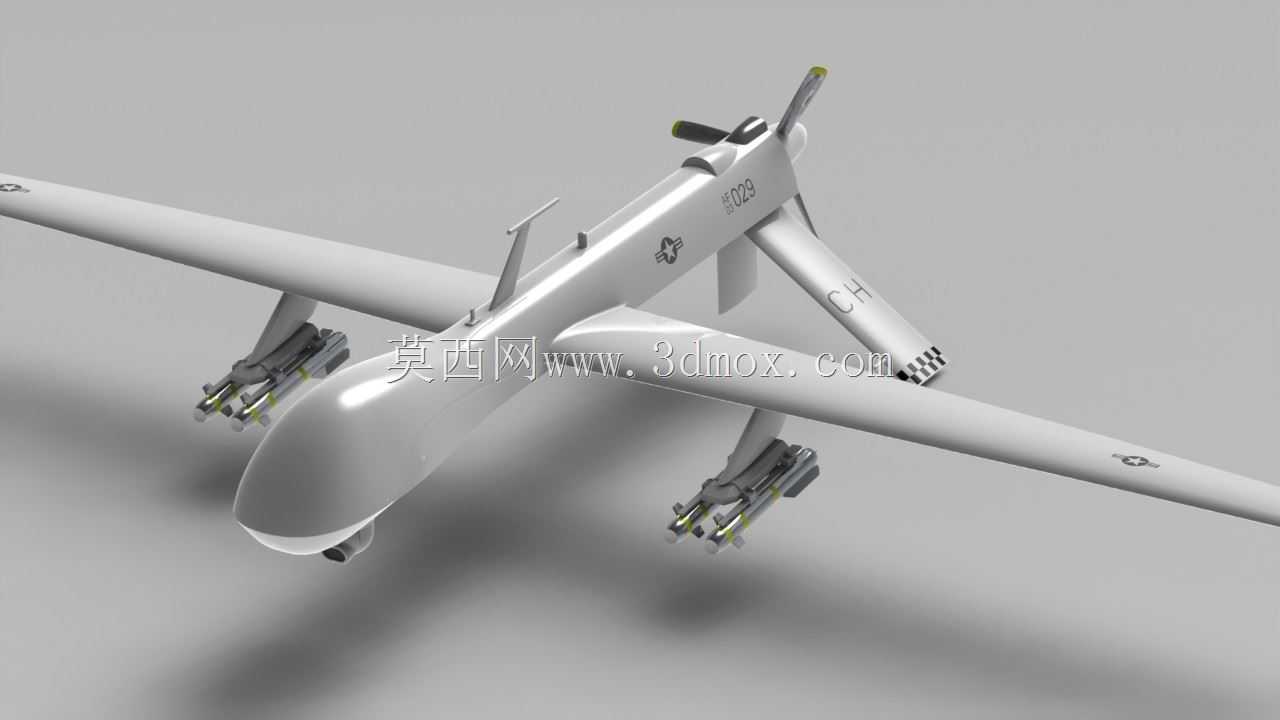

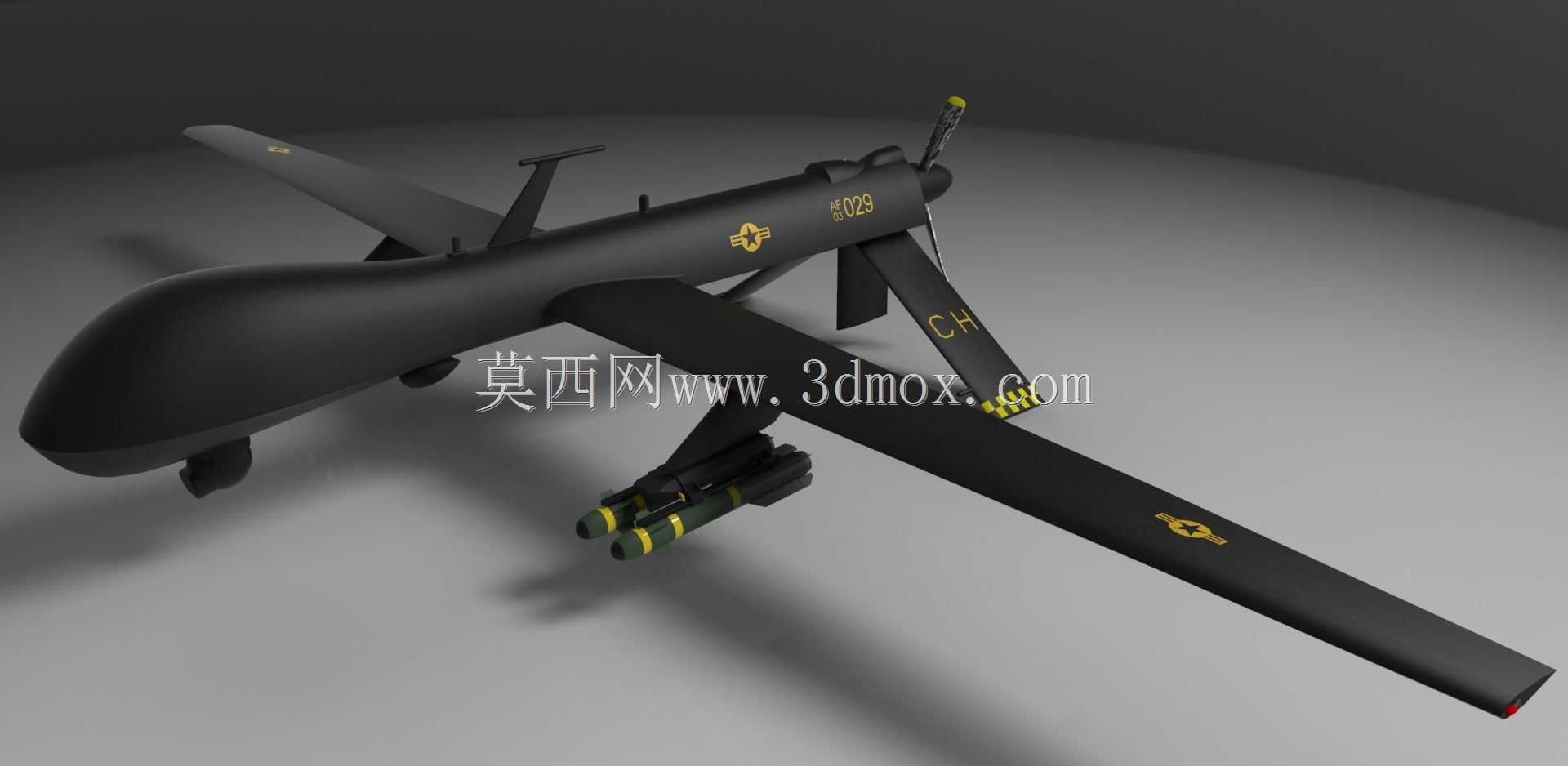

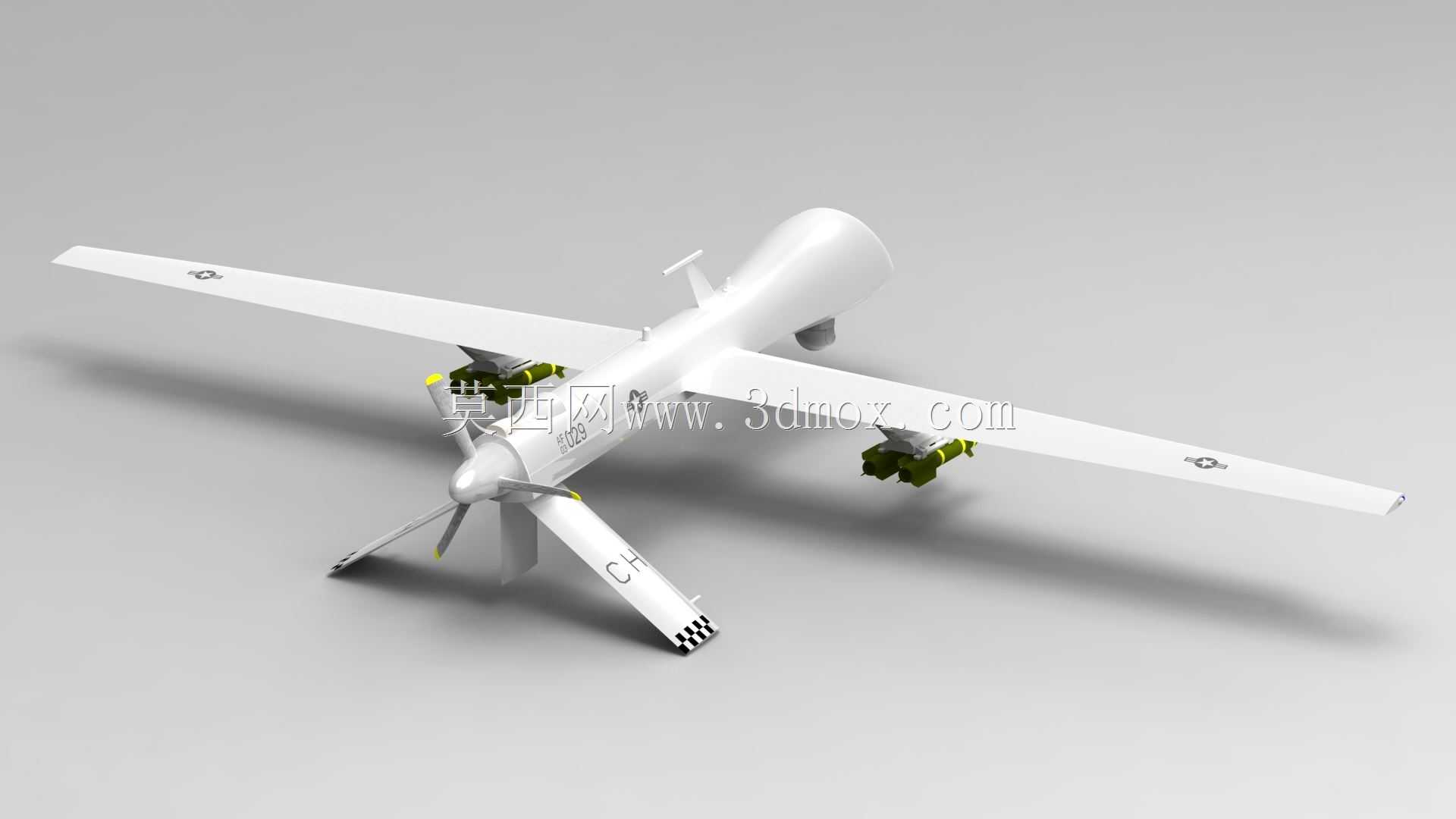

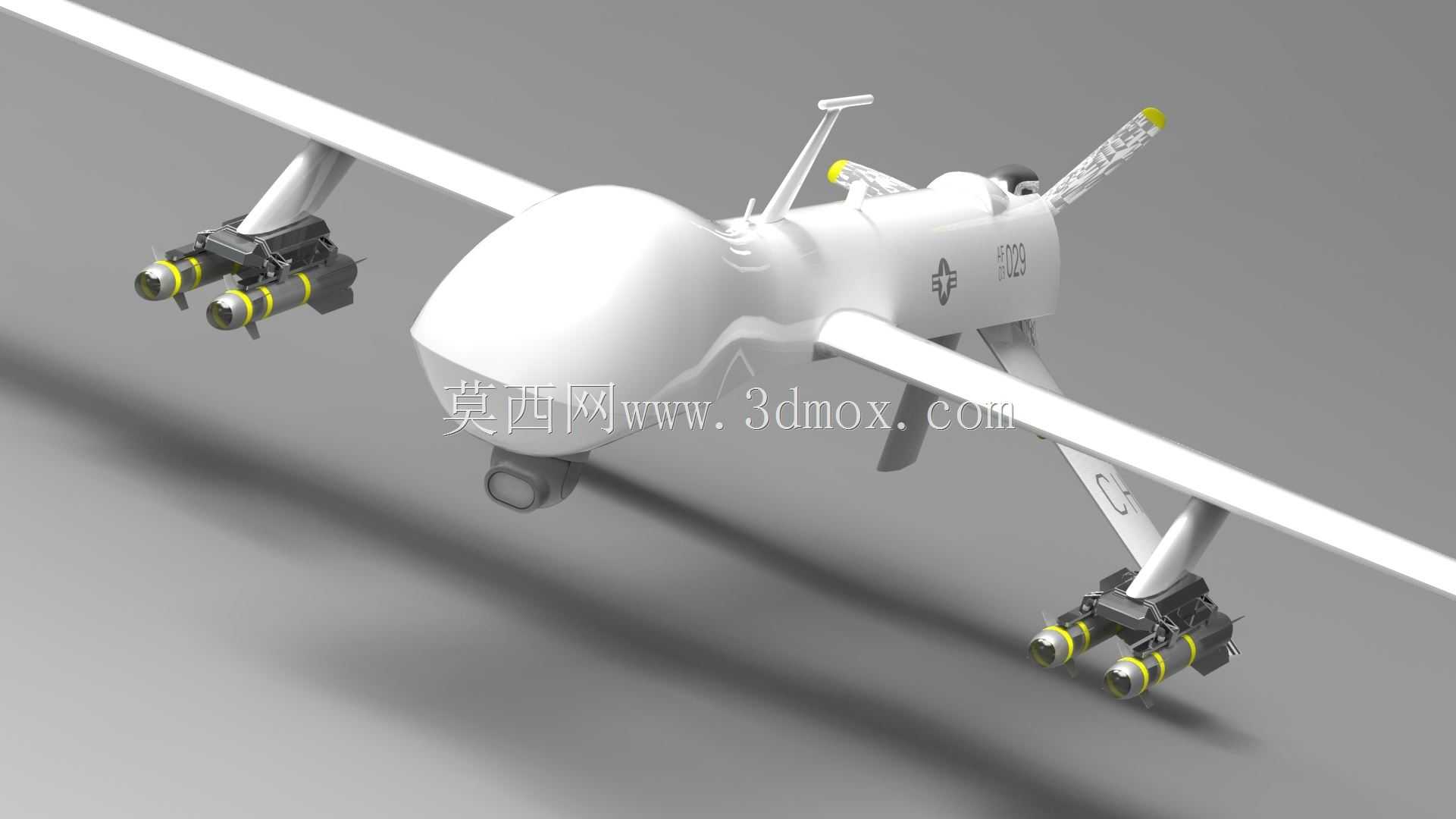

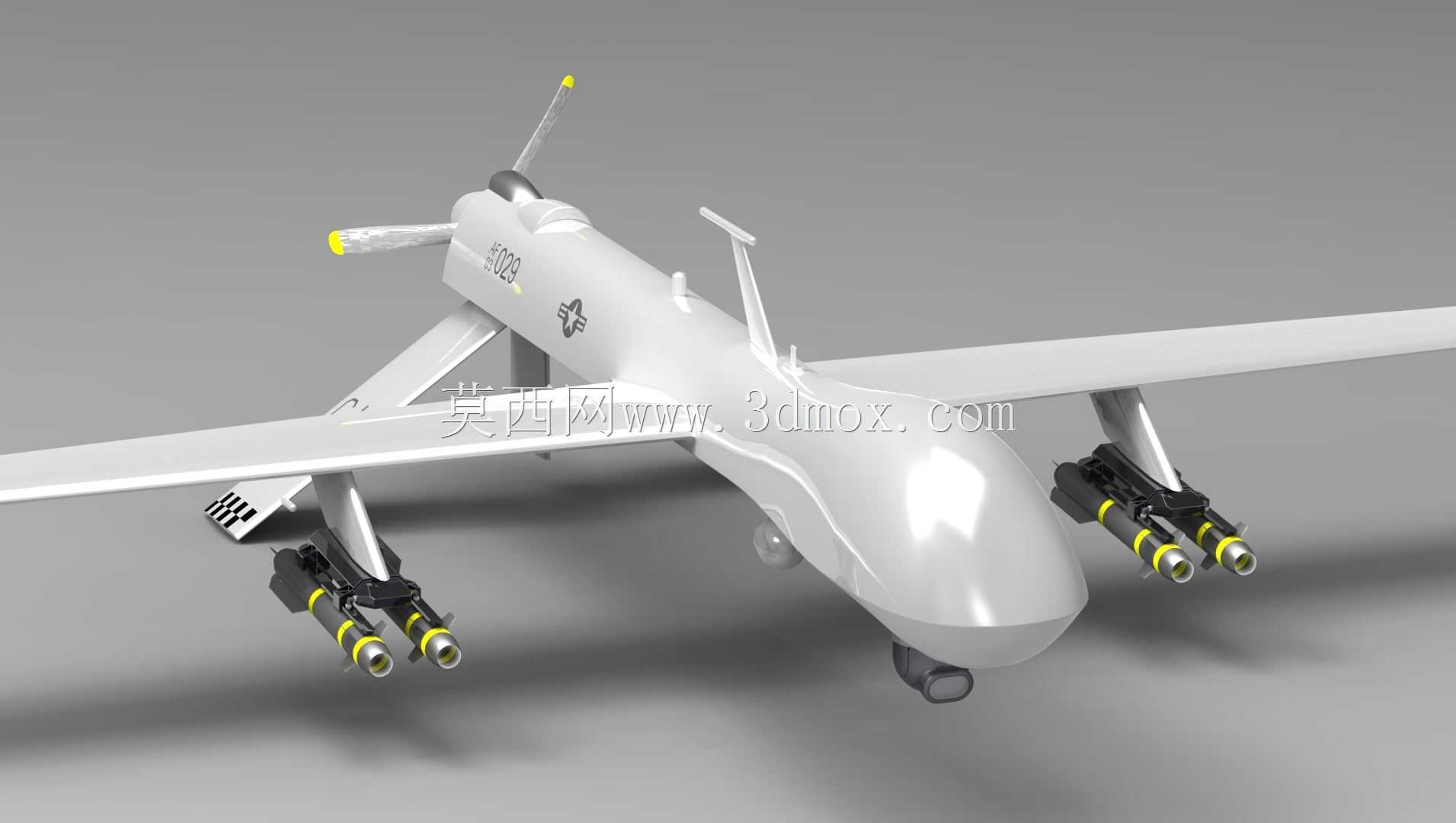

　　不需要大幅修改机身结构就能完成载荷更换。机翼下方的武器挂点设计是察打一体无人机的核心结构特征，这套模型里还原了两侧机翼各一个的重载挂点结构，挂点位置选在机翼展向约35%的位置，这个位置恰好是机翼结构强度最高的翼梁传力路径上，挂载导弹等载荷时的弯矩可以直接通过翼梁传递到机身主承力结构，避免局部应力集中导致机翼结构损坏。挂点的安装接口预留了标准的武器挂架连接孔位，适配小型空地导弹的挂载需求，挂点与机翼蒙皮的衔接处做了整流过渡设计，降低外挂物带来的寄生阻力。尾翼部分采用倒V型尾翼布局，这种布局相比常规的平尾加垂尾设计，能减少尾翼的结构重量，同时降低尾翼的雷达反射截面积，两个尾翼的夹角经过气动计算，同时兼顾纵向俯仰操纵与横向航向操纵的效率，尾翼与机身尾段的连接采用快拆结构设计，方便地面运输时拆解尾翼，缩小整机的运输尺寸，满足前线快速部署的需求。动力系统布置在机身尾部，采用推进式螺旋桨布局，这种布局的优势是机头位置没有螺旋桨气流遮挡，能给光电侦察设备提供更稳定的气流环境，避免螺旋桨滑流影响光电设备的成像精度，同时推进式布局的发动机排气口位于机身后方，能降低整机的正面红外信号特征。起落架采用前三点式不可收放设计，这种设计虽然会带来一定的巡航阻力，但结构重量更轻，可靠性更高，适合前线简易跑道的起降需求，前起落架布置在机头下方，带有转向机构，支持地面滑行阶段的方向控制，主起落架的支柱带有缓冲阻尼结构，能吸收粗糙跑道降落时的冲击载荷，

　　起落架的安装边界严格控制在机身下部的承力框位置，所有冲击载荷都直接传递到机身主承力结构上，不会对周边的蒙皮和设备舱造成损伤。从安装边界来看，整机的所有外露设备都做了气动整流处理，包括机翼上的通信天线、空速管等小尺寸部件，都按照流线型外形设计，尽可能降低全机的阻力系数。机身内部的舱段划分严格按照设备的重量分布做重心配平，前部的光电转塔、航电设备的重量，与后部的发动机、燃油重量形成平衡，保证整机的重心始终处于机翼气动焦点的允许范围内，避免飞行过程中出现配平阻力过大的问题。机翼的翼型选用低阻层流翼型，翼型的相对厚度从翼根到翼尖逐步减小，既保证翼根位置有足够的结构高度容纳翼梁和燃油管路，又能降低翼尖位置的诱导阻力，翼尖做了切尖处理，

　　进一步削弱翼尖涡流的强度，提升巡航效率。在结构选材的设计逻辑上，这类无人机的主承力结构通常采用铝合金框架加复合材料蒙皮的组合，翼梁采用高强度铝合金机加成型，蒙皮采用碳纤维复合材料铺设，在保证结构强度的前提下尽可能降低整机结构重量，提升有效载荷能力。这套模型完整还原了从气动外形到结构接口的所有关键特征，每个结构细节都对应实际的工程需求，没有为了外观好看添加多余的装饰性结构，完全符合真实装备的设计逻辑，对于航空装备结构设计、无人机总体方案论证的从业者来说，能直观理解长航时察打一体无人机的结构布局思路与接口设计规范，可作为同类无人机方案设计阶段的参考样例，帮助设计人员快速梳理气动布局、载荷布置、结构传力路径的核心设计要点。
