多旋翼复合式垂直起降飞行器结构设计

　　这款复合式飞行器的结构设计，核心是兼顾多旋翼垂直起降的场地适应性与固定翼巡航的能效优势，在结构布局上做了针对性的取舍与强化。从实际应用场景来看，这类构型的飞行器可适配小范围场地的快速起降需求，不需要专用跑道支持，在固定翼巡航阶段能获得比纯多旋翼构型高得多的续航效率，可覆盖中短距离的空中巡查、地形测绘、环境监测等作业场景，作业半径与滞空时间相比同量级纯多旋翼设备有明显提升。

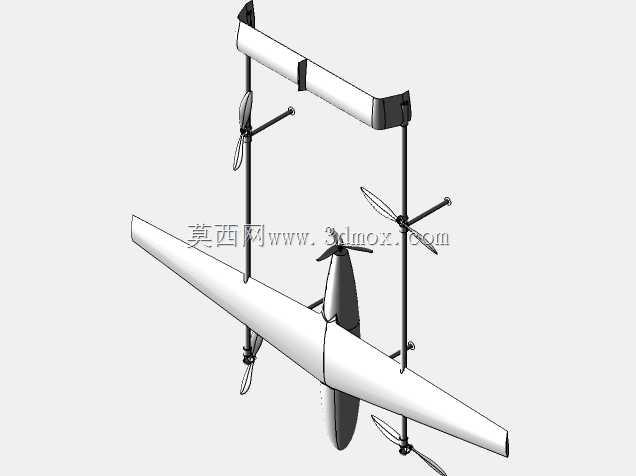

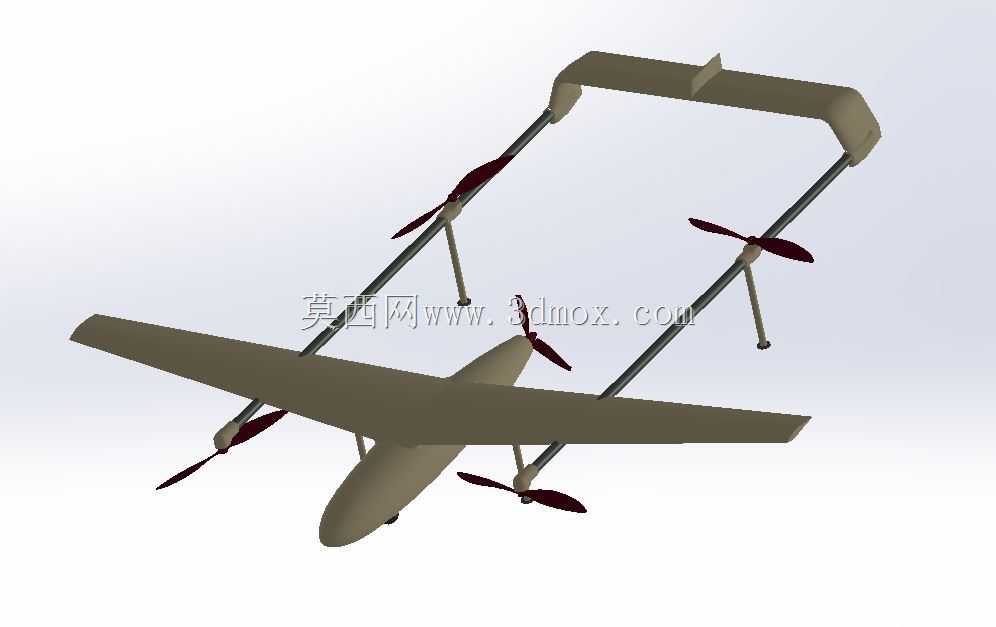

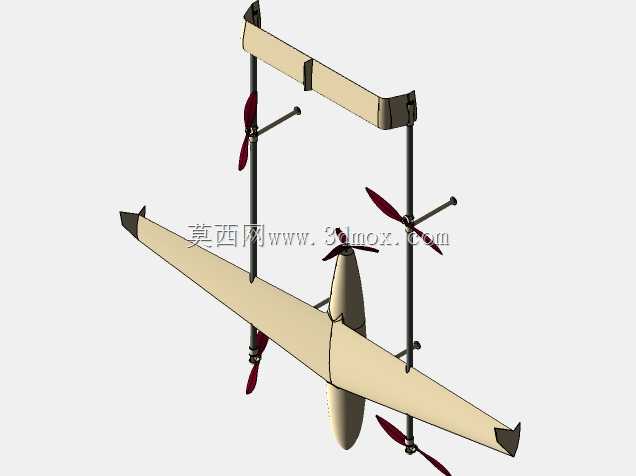

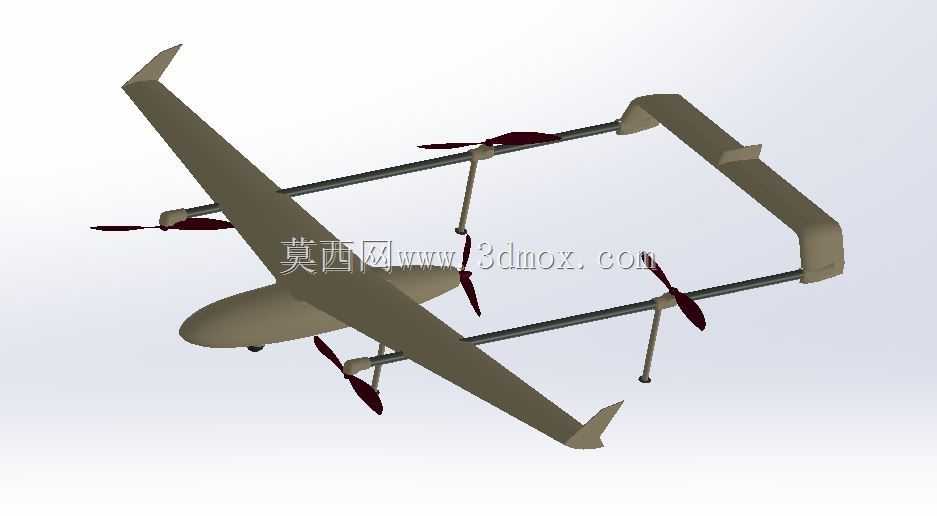

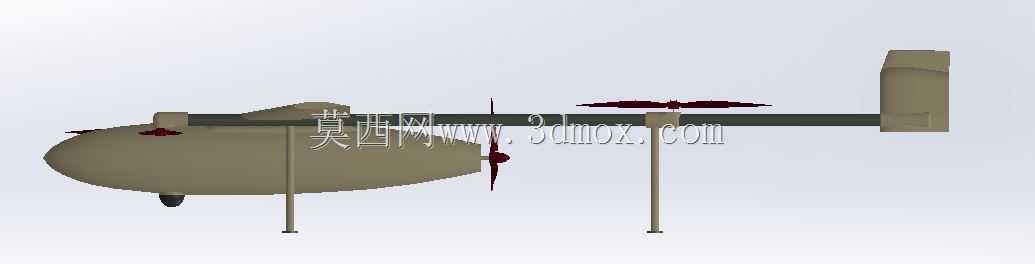

　　在功能特性设计上，整机采用固定翼主机身搭配四组升力旋翼、一组尾部推进旋翼的动力布局，垂直起降阶段四组分布在翼面外侧延伸杆上的旋翼提供全部升力，可实现稳定的悬停与垂直升降动作，过渡到平飞阶段后，尾部推进旋翼提供前飞动力，固定翼主机翼产生主要升力，此时升力旋翼可随飞行状态调整转速，降低平飞阶段的动力损耗。结构上的延伸杆采用高强度轻质杆件设计，通过快拆式连接结构与主机翼、上部框架固定，既保证了旋翼安装位置的结构刚度，避免旋翼工作时的振动传导至机身影响航电设备稳定性，也能在运输拆解时快速拆分，缩小整机收纳尺寸。

　　设计思路上优先考虑了结构的受力合理性，主机翼采用平直翼构型，翼型选择低速高升力翼型，适配这类低速复合飞行器的飞行速度区间，机翼与机身的连接位置做了加强筋结构处理，可承受平飞阶段的气动载荷与垂直起降阶段的升力冲击。上部的框架结构主要用于安装航电设备、电池组等核心部件，框架的弧形过渡设计可降低飞行过程中的气动阻力，框架顶部设置的小型垂直安定面可辅助提升平飞阶段的航向稳定性，不需要额外增加复杂的航向控制舵面，简化了整体结构复杂度。

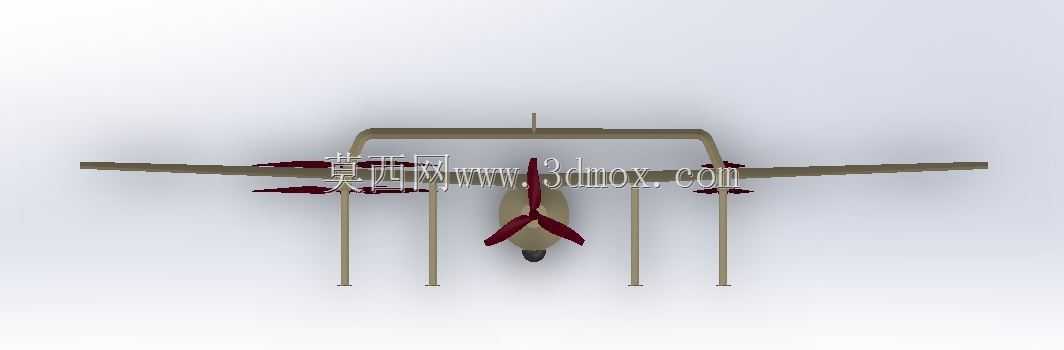

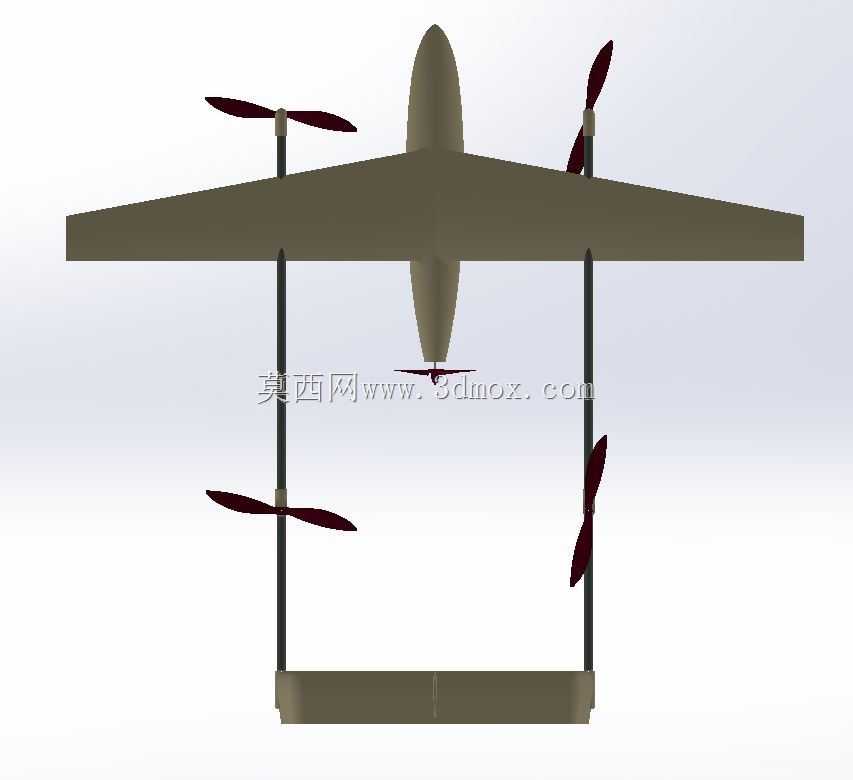

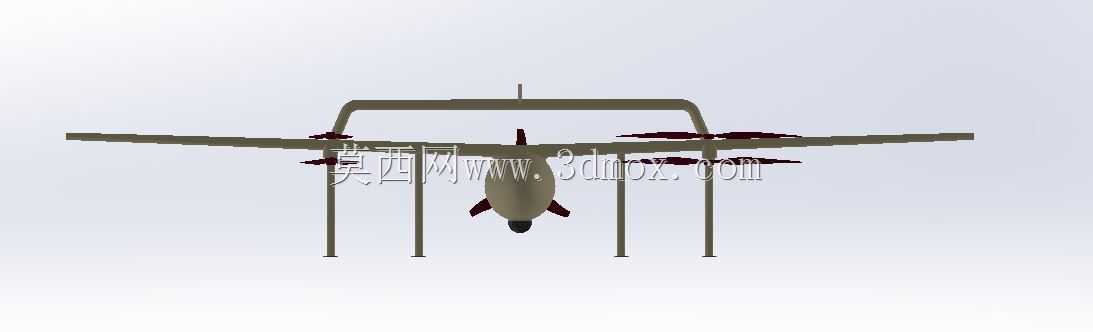

　　从安装边界与尺寸适配角度来看，四组升力旋翼的安装位置经过轴距匹配设计，相邻旋翼的旋转平面无重叠，避免了气动干扰带来的升力损失，旋翼与机翼、延伸杆之间预留了足够的安全间隙，防止旋翼工作时打到结构部件。机身整体采用流线型纺锤体设计，可降低前飞时的压差阻力，机身内部预留了航电设备、任务载荷的安装空间，可根据不同作业需求更换对应的载荷模块。起落架采用轻量化支杆式设计，分布在升力旋翼的延伸杆下方，垂直降落时可将冲击力直接传导至延伸杆结构，避免主机翼与机身直接承受着陆冲击，支杆底部设置的缓冲垫可吸收着陆时的冲击能量，降低硬着陆对结构的损伤。

　　在结构细节处理上，所有杆件与机身、机翼的连接位置都做了倒角过渡，避免应力集中导致的结构疲劳失效，螺旋桨的安装座采用同轴定位设计，保证旋翼旋转时的动平衡精度，减少整机振动水平。整机的重心位置设计在四组升力旋翼的几何中心附近，保证垂直起降阶段的姿态稳定性，平飞阶段的重心与机翼气动焦点匹配合理，可降低平飞时的配平阻力，提升飞行能效。
