正交连接管杆组件冲击性能仿真分析

　　在石油化工管廊搭建、流体输送管网布设、重型装备支撑结构搭建这类工程场景中，正交连接的管杆组合构件是十分常见的传力单元，这类构件往往需要承受介质压力波动、外部坠物撞击、设备启停振动带来的瞬时冲击载荷，一旦构件在冲击下出现开裂、连接失效、过量变形，轻则引发管网泄漏、支撑失稳，重则导致整套生产系统非计划停机，因此在设计阶段完成冲击工况下的性能校核，是这类构件落地应用前必不可少的环节。

　　这套正交管杆构件采用等径直管垂直正交的连接形式，横向管段承担介质输送或横向载荷传递作用，竖向杆段承担支撑固定、载荷传导至基础的作用，两者的连接区域是整个构件的应力集中高发区，也是冲击载荷下最易出现失效的位置。在设计过程中，首先要明确构件的安装边界：竖向杆段的下端通常采用法兰连接或焊接形式与基础支座固定，横向管段的两端根据实际布设需求，可选择与相邻管段法兰对接、或是预留自由伸缩端，不同的边界约束条件会直接改变冲击载荷下的应力传递路径，比如两端固定的横向管段在受侧向冲击时，连接位置会同时承受弯矩、剪力和局部挤压应力，而一端自由的布设形式下，冲击能量会更多通过构件的塑性变形耗散，对连接强度的要求也会出现明显差异。

　　从功能特性来看，这类管杆组件不仅要满足常规工况下的静强度要求，还要覆盖瞬时冲击下的动态响应要求：首先是抗变形能力，冲击载荷作用下构件的最大变形量不能超过相邻部件的安装间隙阈值，避免出现管段错位、连接密封面失效的问题；其次是应力控制，冲击过程中的峰值应力不能超过材料在动态载荷下的屈服强度，防止出现不可逆的塑性变形累积；最后是失效模式预判，要区分连接焊缝失效、管段局部屈曲、杆段弯曲失稳这几种常见失效形式的触发阈值，给后续的结构优化提供明确的方向。

　　在建模与仿真分析的思路上，首先要还原构件的真实几何特征，包括管段的壁厚、连接位置的焊缝几何尺寸、管端的连接结构细节，避免因过度简化几何模型导致应力计算结果出现偏差；材料参数设置上要匹配实际选用的管材动态力学性能，考虑应变率效应对材料强度的影响，毕竟冲击载荷下材料的屈服强度会比静载下有明显提升，忽略这一特性会导致仿真结果过于保守，或是对失效风险预判不足。在冲击载荷的设置上，要贴合实际场景的冲击形式，比如坠物冲击要设置对应质量、冲击速度的刚性冲头，介质水锤冲击要在管内壁施加对应峰值的动态压力载荷，确保仿真工况和实际服役场景的载荷特征一致。

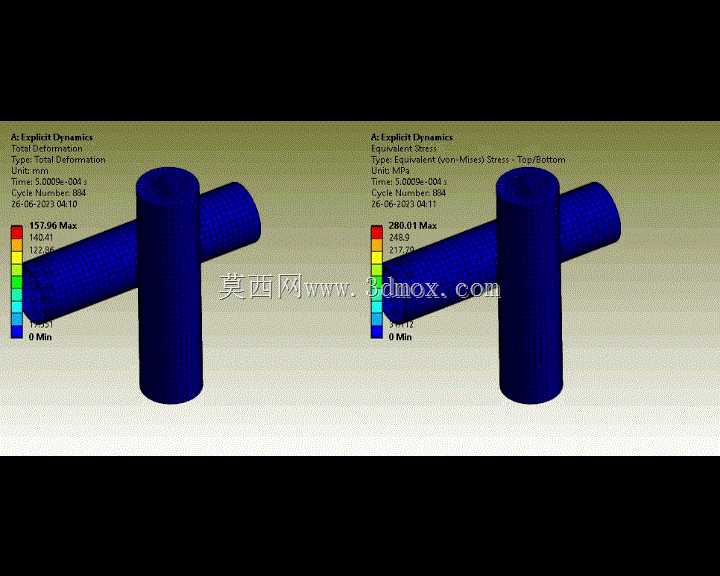

　　从仿真输出的结果来看，首先可以直观观测到整个冲击过程中构件的变形演化过程，明确变形最先出现的位置、变形扩展的路径，以及最大变形量出现的时刻与具体位置；其次通过应力云图可以定位应力集中的具体区域，尤其是正交连接的相贯线位置，往往是应力峰值最高的区域，也是后续结构优化的重点位置，比如可以通过在连接位置增加加强筋、增大相贯线位置的过渡圆角、局部增加壁厚的方式，降低应力集中系数，提升构件的抗冲击性能。另外通过不同参数的对比仿真，还可以明确管壁厚、杆段长径比、连接形式这些参数对构件抗冲击性能的影响规律，给同类型构件的系列化设计提供可参考的量化依据，避免后续设计中重复开展仿真校核工作，提升整体设计效率。

　　在实际工程应用中，这类管杆组件的尺寸选择需要匹配现场的安装空间，比如横向管段的长度要适配两支撑点之间的跨距要求，竖向杆段的高度要满足管网的布设标高要求，连接位置的结构尺寸不能和周边的管线、支撑构件出现安装干涉。同时还要考虑构件的加工工艺可行性，比如相贯线位置的焊接要保证焊脚尺寸符合设计要求，避免因焊接缺陷导致实际抗冲击性能低于仿真预期，必要时可以在焊接完成后开展局部无损检测，确保连接位置的焊接质量达标。对于有密封要求的管段，还要校核冲击变形后管端法兰的密封面错位量，确保冲击后密封垫片的压缩量仍在有效密封范围内，避免出现介质泄漏问题。
