基于显式动力学的结构跌落冲击完整性仿真分析

　　在消费电子、汽车零部件、物流包装、工业装备等多个制造领域，产品在运输、装配、使用全生命周期中，不可避免会遭遇意外跌落、硬物撞击等瞬态冲击工况，这类工况下的结构失效是产品可靠性验证环节必须覆盖的核心场景。传统物理跌落试验需要制作实体样件，搭建高速摄像、应变采集的测试环境，不仅验证周期长，而且只能获取预设测点的有限数据，无法完整捕捉冲击全过程的内部应力传递路径，一旦测试不通过，重新开模调整的成本极高，而基于显式动力学的跌落仿真分析，能够在设计阶段就完成多工况的冲击验证，大幅压缩物理试验的迭代次数。

　　这套仿真分析的核心逻辑，是通过显式时间积分算法求解瞬态冲击下的结构响应，不需要像隐式算法那样迭代求解大型刚度矩阵，对于毫秒级的强非线性冲击过程，计算稳定性和效率都更适配跌落场景。建模阶段首先要完成两个核心部分的参数校准，一是被冲击结构的材料本构模型，针对金属类构件要输入应变率相关的塑性参数，针对塑料类构件要考虑冲击下的脆韧转变特性，针对橡胶类缓冲构件要输入超弹性本构与迟滞阻尼参数，确保材料在高速冲击下的力学响应和实际工况一致；二是接触与边界条件的设置，跌落过程中结构自身的自接触、结构与刚性地面的面接触都要设置合理的接触刚度与摩擦系数，避免出现计算穿模或者接触力异常的问题，地面设置为固定刚性边界，初始条件按照实际跌落高度换算出接触瞬间的初速度，也可以直接设置重力场完成完整跌落过程的计算，两种设置方式可以根据计算精度需求灵活选择。

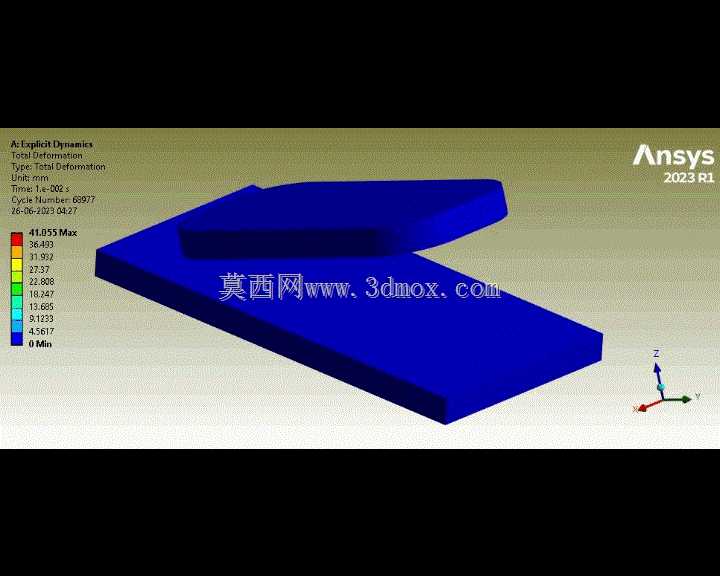

　　从仿真输出的结果维度来看，首先可以获取整个跌落时间历程内的结构变形云图，直观看到冲击瞬间结构的弯折、凹陷区域，定位变形量超出设计许用值的薄弱位置；其次可以提取不同时刻的等效应力分布，追踪应力波在结构内部的传递路径，找到应力集中超出材料屈服强度的位置，预判可能出现开裂、断裂的失效点；另外还可以输出结构的能量变化曲线，验证沙漏能占比是否控制在合理范围内，确保计算结果的可信度，同时通过缓冲结构的吸能占比，评估缓冲设计的合理性。

　　在实际工程应用中，这类仿真分析的落地场景非常广泛：消费电子领域可以验证手机、笔记本等产品从桌面高度跌落后的外壳、屏幕、内部电路板的结构完整性，提前优化边角的缓冲结构、内部元器件的固定方式；汽车零部件领域可以验证塑料内饰件、电子控制单元在装配、运输过程中跌落的抗冲击性能，避免装车后出现隐性裂纹导致的功能失效；物流包装领域可以优化缓冲衬垫的厚度、材质分布，在满足跌落防护要求的前提下最小化包装体积与材料成本；工业装备领域可以验证手持工具、小型设备在操作过程中意外跌落的结构可靠性，避免外壳破裂导致的内部运动部件外露、高压介质泄漏等安全风险。

　　设计优化阶段，可以基于仿真结果做针对性的结构调整：对于应力集中的直角位置，通过增加圆角、设置加强筋的方式分散冲击应力；对于变形过大的薄壁区域，通过调整壁厚、增加局部支撑结构提升刚度；对于冲击加速度过大的内部精密部件，通过增加缓冲垫、优化安装固定点的位置，降低传递到精密部件的冲击载荷。和物理试验相比，仿真分析可以快速完成不同跌落角度、不同跌落高度、不同地面材质的多工况批量计算，覆盖物理试验难以实现的极端工况，而且可以任意剖切结构查看内部的应力、变形状态，找到物理试验无法直接观测到的内部失效原因。需要注意的是，仿真模型的网格划分需要做局部细化，在预期的冲击接触区域、结构薄弱位置加密网格，网格尺寸要兼顾计算精度与效率，同时要通过网格收敛性验证，确保网格尺寸调整后计算结果不会出现大幅波动；另外材料的应变率参数不能直接使用静态拉伸测试的数据，必须通过霍普金森杆试验获取高速应变率下的材料力学性能参数，否则会导致冲击应力的计算结果出现较大偏差，无法准确预判结构的失效行为。
