玻璃表面安全抓取专用升降叉结构

　　在建筑玻璃深加工、平板玻璃仓储转运、光伏玻璃生产线流转等场景中，玻璃这类脆性平面物料的垂直升降与短距离移载一直是工位设计的难点——常规叉取结构多针对硬质托盘类物料设计，叉齿与玻璃表面直接接触时，很容易因接触应力集中、叉齿表面硬质颗粒刮蹭、升降过程中物料微幅滑移造成玻璃表面划痕、边角崩缺，甚至整板玻璃碎裂的生产事故，尤其是针对镀膜玻璃、钢化玻璃原片这类表面质量要求极高的物料，传统叉具的适配性缺陷会直接拉高生产损耗率。

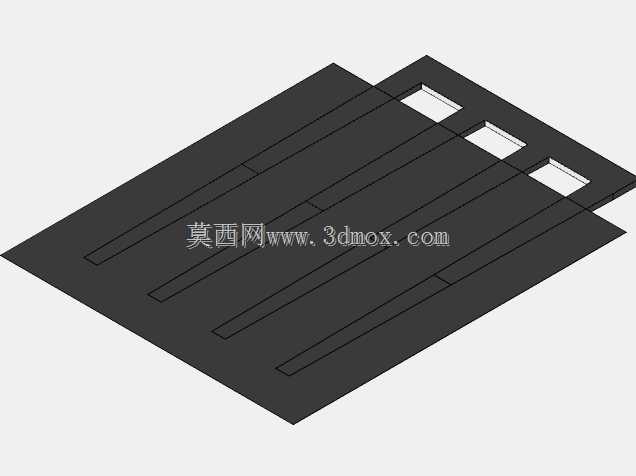

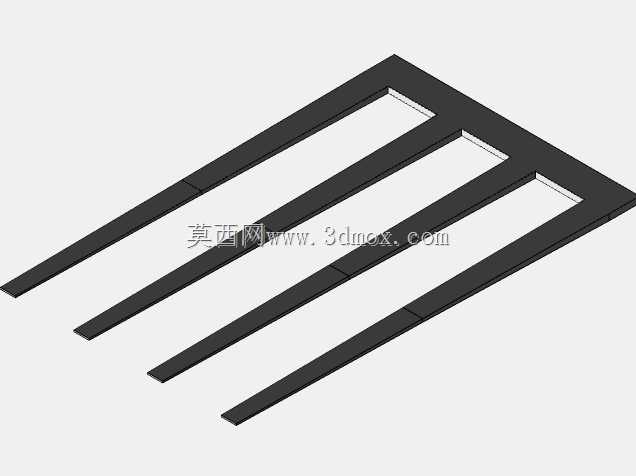

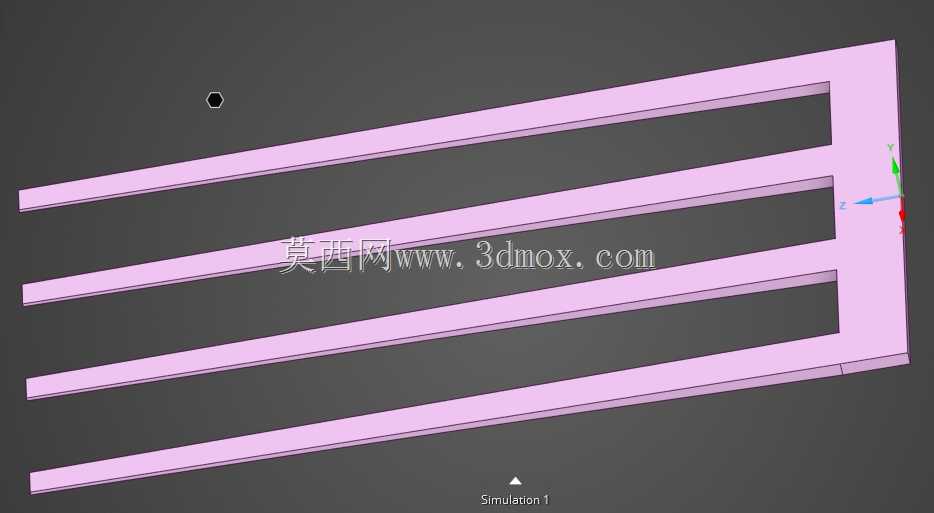

　　这款升降叉的结构设计完全围绕玻璃类平面脆性物料的移载需求展开，整体采用多平行叉齿的悬臂式布局，四根平行等距布置的叉齿形成连续的平面支撑面，区别于常规两齿叉的点线接触支撑，多齿布局可以将玻璃的自重均匀分散到每根叉齿的接触面上，大幅降低单位面积的接触压强，避免玻璃因局部应力超过抗弯强度出现碎裂。叉齿的截面采用上窄下宽的矩形结构，上表面做了连续的平面度公差控制，整体平面度误差控制在每米0.2mm以内，确保玻璃放置后不会因叉齿表面的高低差出现局部悬空，减少玻璃受自身重力产生的弯曲应力。

　　从功能设计逻辑来看，这款叉具首先解决的是玻璃移载过程中的滑移问题，叉齿上表面设计有嵌入式的防护元件安装槽，可配套粘贴低硬度聚氨酯防护垫，防护垫表面做细微的磨砂纹理处理，既可以增大与玻璃下表面的静摩擦系数，避免升降启停、水平移载过程中玻璃出现惯性滑移，又能通过聚氨酯材料的弹性变形填充玻璃表面的微观不平整，避免硬质金属叉齿与玻璃直接接触造成的划痕，同时还能缓冲升降过程中的微小振动，减少玻璃受振动冲击产生的暗裂风险。叉齿的根部采用整体式连接座结构，所有叉齿与尾部的安装立板采用一体化焊接后整体去应力处理，避免多齿装配带来的累积误差，保证各叉齿上表面的共面度，安装立板上预留了标准的安装孔位，可直接适配常规升降设备的叉具安装接口，不需要对现有升降台、堆垛设备的安装结构做额外改造，安装边界适配市面上多数额定载荷在500kg以内的垂直升降工位，叉齿的伸出长度可覆盖常规建筑玻璃、光伏玻璃的标准幅面，叉齿之间的间距经过反复校核，既保证支撑密度足够，又避免间距过小导致叉具自重过大，增加升降驱动系统的负载。

　　在实际工况适配中，这款升降叉可配套在玻璃加工流水线的上下料工位、玻璃仓储的堆垛工位、玻璃成品的出库转运工位使用，既可以单独作为垂直升降机构的执行端，完成玻璃从加工台面到转运架的升降转移，也可以配套在水平移载机构上，完成不同工位之间的玻璃输送。设计过程中针对叉齿的挠度变形做了专项校核，在额定载荷下，叉齿前端的下挠量控制在叉齿总长度的千分之一以内，避免叉齿变形导致玻璃倾斜滑落，叉齿的前端做了小角度的倒角导向处理，方便叉齿伸入玻璃架、转运托盘的底部间隙，不会在叉入过程中磕碰玻璃的下边缘。整体结构没有多余的复杂传动部件，所有受力部位都做了圆角过渡处理，避免应力集中导致的结构疲劳损坏，日常维护只需要定期检查表面防护垫的磨损情况，及时更换老化磨损的防护垫即可，不需要复杂的润滑与调试，适配车间多粉尘、多玻璃碎屑的工作环境，长期使用过程中不会因碎屑进入结构缝隙导致卡滞，能够稳定可靠地完成玻璃类脆性平面物料的升降移载作业，从结构层面降低玻璃移载过程中的损耗率，提升工位作业的安全性与稳定性。
