波纹管接头压力性能仿真分析模型

　　在工业管路系统的实际布设场景中，波纹管接头是承担位移补偿、振动缓冲核心功能的关键柔性连接件，广泛应用于石化输送管网、热力供配管线、航空航天液压回路、船舶动力管路等多类工况场景，其承压能力与结构可靠性直接决定整套管路系统的运行安全边界。这类接头的核心作用，是在管路因介质温度变化产生热胀冷缩、设备运行引发机械振动、安装过程存在装配错位时，通过自身波纹结构的弹性形变吸收位移量，避免管路刚性连接位置出现应力集中导致的焊缝开裂、密封失效、管路断裂等故障。

　　从结构功能特性来看，波纹管接头的波纹段是核心受力与变形单元，波峰、波谷的圆弧过渡尺寸、波纹节距、单层壁厚、波纹总数量，直接决定接头的补偿量、承压上限与疲劳循环寿命。在实际工程选型中，设计人员往往需要在柔性补偿能力与结构承压强度之间做平衡：波纹壁厚越薄、节距越大，接头的轴向、角向、横向位移补偿能力越强，但承压能力会随之下降，在高压介质冲击下更容易出现波鼓胀裂、失稳变形的问题；反之壁厚增加、波纹排布更密，承压能力提升但补偿柔性会降低，无法有效吸收管路的位移量，容易在连接位置形成附加应力。

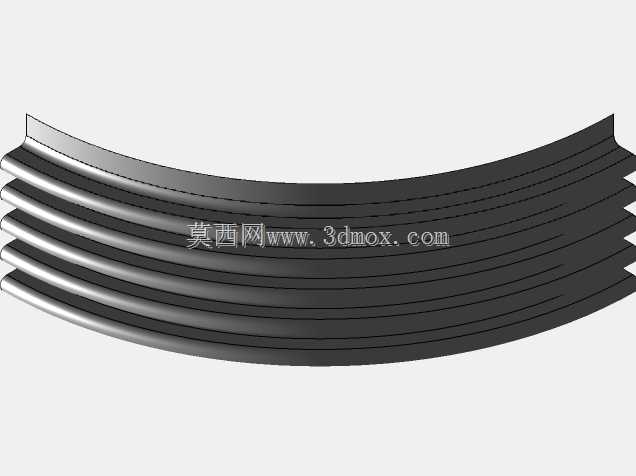

　　本次仿真分析的模型搭建，完全围绕工程实际选型的核心痛点展开，建模过程中首先还原了波纹管接头的完整实体结构，包含两端的刚性连接直管段、中间的多层波纹柔性段、端部的密封配合面，所有几何特征严格按照工程常用的波纹管接头尺寸规范构建，确保仿真边界与实际安装工况一致。仿真过程中针对不同工况下的受力特征设置了对应约束：两端连接段施加与实际管路安装一致的固定约束，内壁施加均匀的介质工作压力，同时根据实际应用场景叠加了轴向位移载荷、横向错位载荷、振动交变载荷，完整复现接头在真实运行环境下的受力状态。

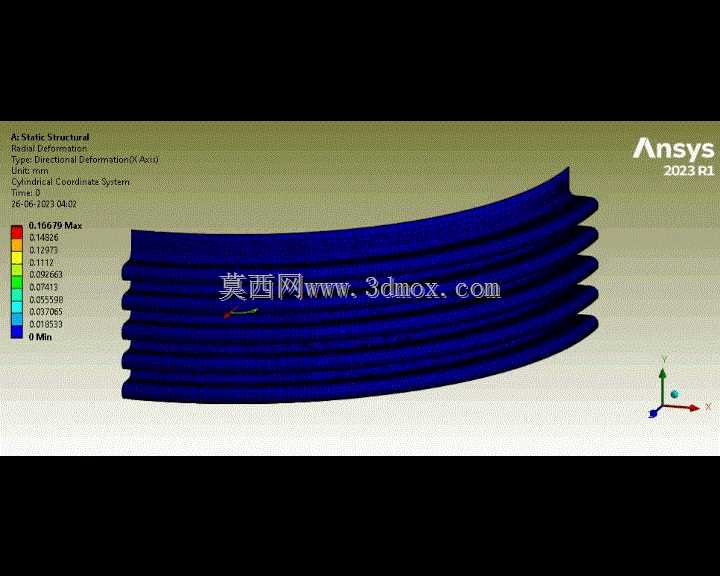

　　从仿真输出的结果维度来看，首先可直观获取不同压力等级下接头整体的变形分布云图，清晰看到最大变形量出现的位置——通常在波纹段的中间位置波峰处，这与实际工程中波纹管失效的高发位置完全吻合，可帮助设计人员快速识别结构薄弱点。其次应力分布结果可精准定位应力集中区域，尤其是波谷过渡位置的应力幅值，这一位置是疲劳裂纹萌生的核心区域，通过对应力值的校核，可判断当前结构是否满足材料的许用应力要求，是否存在静强度失效风险。另外仿真还覆盖了交变压力下的疲劳寿命计算，通过对应力循环次数的统计，可评估接头在长期交变载荷下的服役寿命，为产品的定检周期、更换周期制定提供数据支撑。

　　在安装边界的适配性设计上，模型构建时充分考虑了不同应用场景的安装要求：两端连接段的长度预留了足够的法兰焊接、卡套装配空间，波纹段的外径尺寸控制在常规管路安装的空间范围内，避免与周边管线、支撑构件产生干涉；同时针对不同压力等级的应用场景，可通过调整波纹的结构参数，快速匹配对应的安装尺寸与性能要求，比如高压工况下可适当增加波纹壁厚、减小单波的有效变形高度，低压大补偿量工况下可适当增加波纹数量、优化波峰波谷的过渡圆弧半径降低应力集中系数。

　　对于结构设计从业者而言，这类仿真模型可直接用于波纹管接头的结构优化迭代，不需要反复制作物理样机开展压力爆破试验、疲劳循环试验，大幅缩短产品研发周期、降低试验成本；对于设备选型人员而言，可通过仿真结果直观掌握不同参数波纹管的承压能力、补偿量极限，避免选型不当导致的管路系统故障；对于三维建模从业者而言，模型的参数化构建逻辑也可作为同类柔性管路元件建模的参考，掌握这类带连续曲面特征零件的建模方法、仿真前处理的网格划分技巧，尤其是波纹段的网格加密处理方式，可有效提升仿真计算的精度与收敛性。

　　在实际工程应用中，很多波纹管接头的失效都源于设计阶段对压力分布、变形量的预判不足，比如未考虑水锤冲击下的瞬时压力峰值、未核算热胀位移量超出接头补偿极限导致的拉扯失效，通过这类系统化的压力仿真分析，可在设计阶段就将各类极端工况纳入校核范围，提前优化结构参数，确保产品在实际服役过程中可承受额定压力、适应设计范围内的位移补偿需求，从根源上提升管路系统的运行可靠性。
