圆角钢筋二维表面应力分布分析模型

　　在建筑结构、桥梁承重、重型机械机架等长期承受交变载荷的工程场景中，带圆角的钢筋构件是传递拉压载荷、分散局部应力的核心受力单元，很多现场出现的构件早期疲劳失效，往往不是整体强度不足，而是圆角过渡区域的应力集中没有被精准量化评估，最终在循环载荷作用下萌生裂纹，逐步扩展导致整体结构失效。这个二维表面分析模型，就是针对圆角钢筋的过渡区域做精细化的力学行为拆解，把常规计算中容易被忽略的局部应力梯度、变形协调特性直观呈现出来。

　　做这类构件的分析时，首先要明确实际工况的载荷传递路径：钢筋在混凝土锚固段、机械连接节点、焊接过渡位置，圆角区域不是单纯的几何过渡，而是载荷从平直段向变径段传递的关键枢纽，平直段的均匀应力流到圆角位置会发生偏转，若圆角半径设计过小，应力流会在圆角内侧形成高密度聚集，局部峰值应力可能达到平直段平均应力的2-3倍，即便整体应力低于材料屈服强度，长期交变载荷下也会出现疲劳损伤。这个模型在建模阶段就对圆角区域做了网格加密处理，没有采用常规的均匀网格划分方式，而是对应力梯度变化大的区域设置更细密的单元尺寸，保证应力计算结果的收敛性，避免因网格精度不足导致峰值应力计算偏低，给后续设计留下安全隐患。

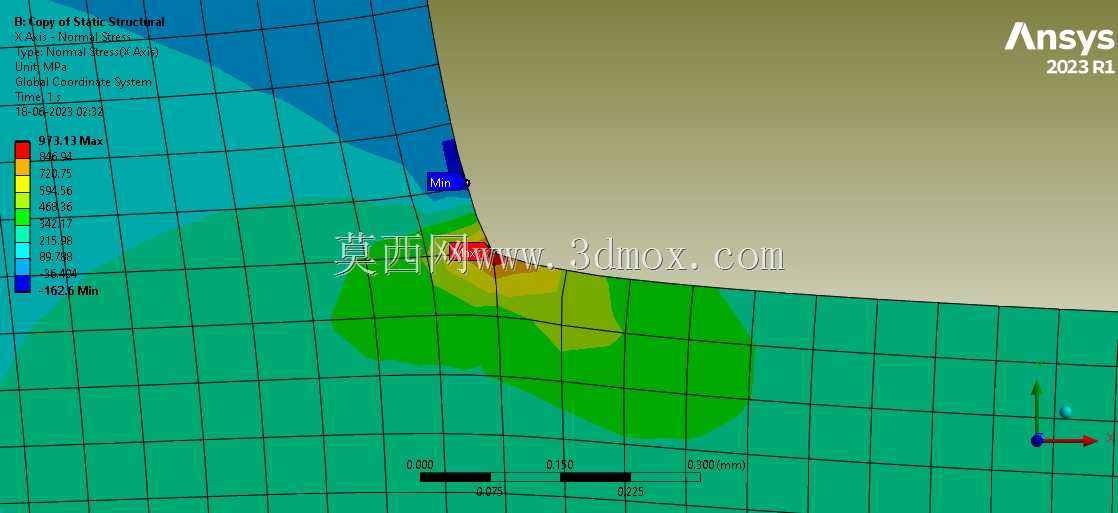

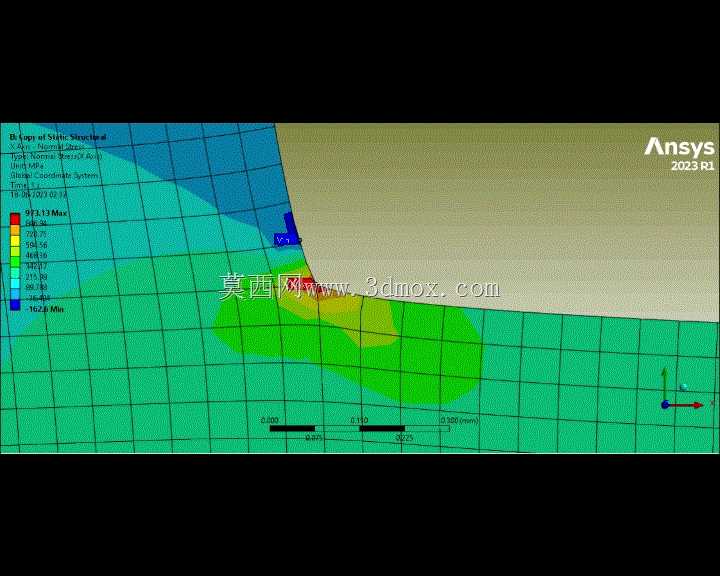

　　从功能特性来看，这个分析模型可以输出三个维度的核心结果：一是不同圆角半径下的应力分布云图，能直接读取圆角区域的最大主应力位置、应力集中系数，给设计人员调整圆角参数提供量化依据；二是施加载荷后的变形云图，可以直观看到圆角区域与相邻平直段的变形差，评估变形不协调是否会导致相邻连接部位出现附加载荷；三是安全系数分布云图，能快速定位整个构件的安全裕度最低区域，避免只看整体安全系数而忽略局部薄弱点的设计误区。

　　在实际设计选型过程中，很多设计人员容易陷入两个误区：一是为了加工方便刻意缩小圆角半径，认为只要整体尺寸满足强度要求就不会出问题，实际上圆角区域的应力集中带来的疲劳损伤，往往是构件失效的首发位置；二是过度放大圆角半径，导致构件安装空间不足，或是相邻部件的配合边界被侵占，反而带来新的装配问题。这个分析模型在设置边界条件时，完全还原了实际安装场景：将钢筋的锚固端设置为全约束，加载端施加与实际工况匹配的轴向拉压载荷，同时考虑了相邻混凝土或连接部件对钢筋表面的约束作用，没有采用理想化的自由边界，保证分析结果和实际受力状态的一致性。

　　从安装边界的角度来说，圆角钢筋的过渡段长度、圆角半径的取值，不仅要满足力学性能要求，还要匹配现场的安装空间：比如在预制混凝土构件的钢筋连接节点中，圆角区域的尺寸不能超过套筒的内部容纳空间，否则会出现钢筋无法插入套筒的装配问题；在重型机械的机架焊接节点中，圆角半径要匹配焊缝的焊脚尺寸，避免圆角过小导致焊缝无法连续施焊，或是圆角过大导致焊缝填充量过多带来焊接残余应力。这个模型在分析过程中，把不同圆角参数对应的应力水平、结构尺寸做了对应关联，设计人员可以根据实际的安装空间限制，选择满足强度要求的最优圆角参数，不需要反复做试错计算。

　　另外，这个二维表面分析模型虽然是平面模型，但完全可以为三维建模提供核心的参数依据：二维分析得到的最优圆角半径、应力集中系数，可以直接导入三维模型中作为特征参数，减少三维整体分析的计算量，同时保证关键区域的计算精度。对于从事结构设计的工程师来说，这类局部精细化分析的价值，远大于做整体的粗略计算，因为绝大多数工程结构的失效，都起源于局部应力集中的位置，把关键区域的力学行为摸透，才能在设计阶段就把失效风险排除，避免后期现场出现问题再做整改，大幅降低工程全周期的成本。在做结构优化时，还可以基于这个模型的分析结果，在圆角区域做局部的强化处理，比如采用表面滚压、热处理等方式提升局部材料强度，不需要整体加大构件尺寸，就能实现结构轻量化与强度可靠性的平衡。
