三角板二维静态结构应力分析模型

　　在结构工程的教学与基础力学验证场景中，这类三角板结构的二维静态分析模型，是帮助从业者快速理解平面应力状态、约束与载荷耦合作用规律的典型载体。日常做结构设计时，很多连接类、支撑类的平面异形板件，其受力逻辑和这类三角板的受力特征高度相似，比如小型设备的安装转接板、工装夹具的定位支撑板、轻型机架的节点连接板，这类零件大多承受面内的静载荷作用，失效形式多为应力集中导致的开裂、载荷过大引发的过量塑性变形，通过这类简化的二维模型做前置分析，能快速摸清结构的受力薄弱点，不用一开始就搭建复杂的三维实体模型，能大幅缩短前期方案验证的周期。

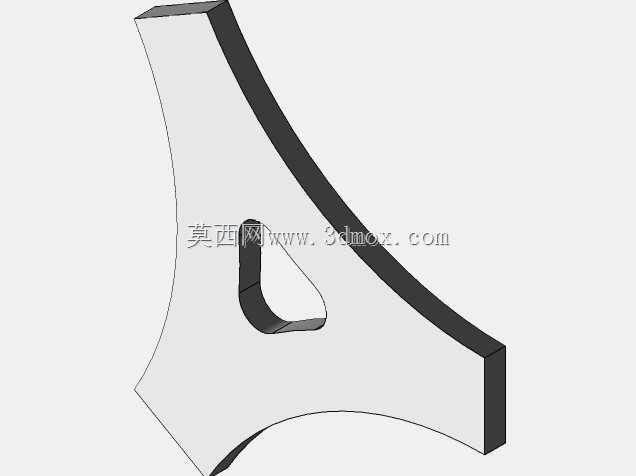

　　从设计思路来看，这个三角板模型采用了三臂式的对称布局，中心位置开设了减重圆孔，这种设计在实际工程里非常常见，在不显著降低结构整体刚度的前提下，去除中心区域的低应力材料，既能减轻零件自重，也能给管线穿过、紧固件避让留出空间。建模过程中首先要明确平面应力的假设前提，因为这类板件的厚度方向尺寸远小于平面内的两个方向尺寸，载荷全部作用在板件平面内，厚度方向的应力可以忽略不计，采用二维单元划分网格能在保证计算精度的同时，大幅降低计算资源的消耗。做边界条件设置时，通常会根据实际安装场景，对其中一个臂的端面施加固定约束，模拟零件通过螺栓紧固在基座上的状态，另外两个臂的端面根据实际受载情况，分别施加不同方向的集中力或者均布载荷，模拟设备运行过程中传递到板件上的工作载荷。

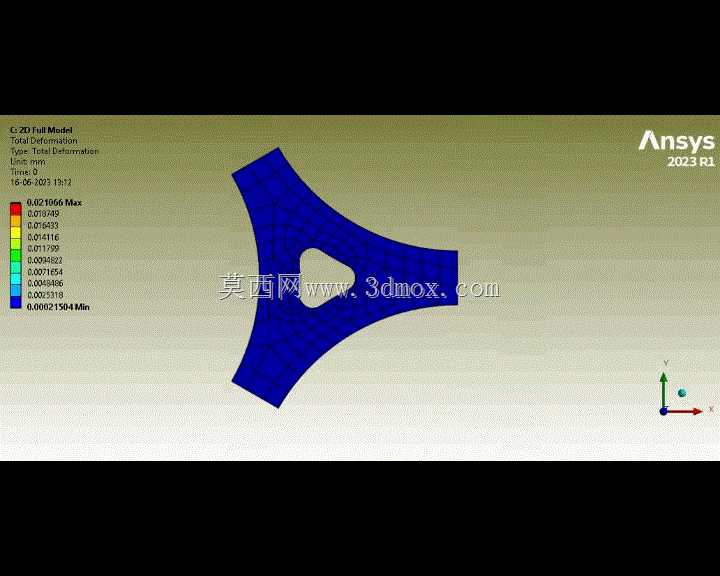

　　从结构特性来看，三角板的三个臂采用了等强度的过渡设计，臂与臂的连接位置做了圆弧过渡处理，避免直角拐角带来的严重应力集中，中心孔的边缘也做了应力释放的圆角设计，这也是实际板类零件设计时必须注意的细节——很多现场出现的板件开裂故障，源头都是开孔位置、拐角位置没有做足够的圆角过渡，导致局部应力远超材料的屈服强度。通过静态结构分析，可以直接输出整个板件的等效应力云图、总变形云图，能直观看到最大应力出现的位置、最大变形量的数值，工程师可以根据计算结果调整板件的臂宽、中心孔的直径、过渡圆角的半径，在满足强度和刚度要求的前提下，尽可能优化材料的利用率。

　　在安装边界层面，这类三角板零件的安装面平面度有明确要求，固定端的连接孔位置度需要控制在合理公差范围内，避免安装时产生额外的装配内应力，这些装配应力如果和工作载荷叠加，会导致实际工作应力比仿真计算值高出很多，提前引发零件失效。另外在做这类二维分析的时候，需要准确输入材料的弹性模量、泊松比、屈服强度这些基础力学参数，不同的材料比如Q235钢、6061铝合金，其应力应变特性差异很大，参数输入错误会直接导致计算结果失去参考价值。很多刚接触结构仿真的工程师容易忽略的点是，网格划分的精度要和应力梯度匹配，在应力集中的拐角、孔边位置要做网格局部加密，在应力变化平缓的区域可以适当放大网格尺寸，这样既能保证计算结果的准确性，也不会无谓增加计算量。

　　这类模型的实际用途不止于教学演示，在很多小型非标设备的设计过程中，遇到平面板类支撑件的初步方案验证时，都可以参考这类三角板的分析逻辑，先通过二维仿真快速筛选出合理的结构尺寸区间，再针对最终方案做三维的精细化仿真和实物验证，能有效减少设计迭代的次数，降低样机试制的成本。比如在做小型检测设备的传感器安装支架、轻型输送线的转角连接板、工装夹具的压紧臂时，都能用到这类平面应力分析的思路，先判断结构的静强度和静刚度是否满足使用要求，再去考虑加工工艺、装配便利性这些后续的设计要素。需要注意的是，二维静态分析只适用于静载荷、小变形的场景，如果板件承受的是交变冲击载荷、或者变形量已经大到超出小变形假设的范围，就不能单纯用二维静态分析的结果作为设计依据，需要结合动态分析、大变形分析做进一步的验证，但作为结构设计前期的快速验证手段，这类二维静态分析模型的实用价值非常高，是结构工程师必须掌握的基础分析能力对应的典型练习载体。
