直齿轮啮合特性分析与结构设计方案

　　在各类机械传动系统中，直齿轮是应用最为广泛的基础传动部件，从普通的输送线驱动、机床主轴传动，到重型矿山设备的动力传递、农业机械的行走机构，几乎所有需要定比传动、扭矩转换的场景都能见到直齿轮的身影。不同于斜齿轮的轴向力问题、蜗轮蜗杆的传动效率局限，直齿轮凭借加工工艺成熟、装配对中要求低、轴向无附加载荷的特性，在中低速、重载的开式或闭式传动场景中始终占据核心地位。这套直齿轮的设计与分析方案，完全围绕实际工程应用中的痛点展开，没有冗余的装饰性结构，所有几何参数都服务于传动可靠性与寿命提升的核心目标。

　　从实际使用场景来看，直齿轮的失效大多集中在齿面接触疲劳磨损、齿根弯曲断裂这两类问题上，很多现场运维反馈的齿轮打齿、异响、传动精度丢失问题，追根溯源都是设计阶段没有结合实际载荷工况做针对性的力学分析，要么是齿面接触应力校核不足导致早期点蚀，要么是齿根圆角过渡不合理造成应力集中，在交变载荷下萌生裂纹。这套方案在建模阶段就同步嵌入了力学分析逻辑，没有把三维模型做成单纯的几何展示件，而是将齿廓修形量、齿根过渡曲线参数、啮合侧隙的取值都和实际载荷边界做了绑定。比如齿顶修缘的数值，不是照搬手册上的通用经验值，而是结合额定扭矩下的轮齿弹性变形量计算得出，能有效避免啮合冲击带来的传动噪音与齿面偏载问题。

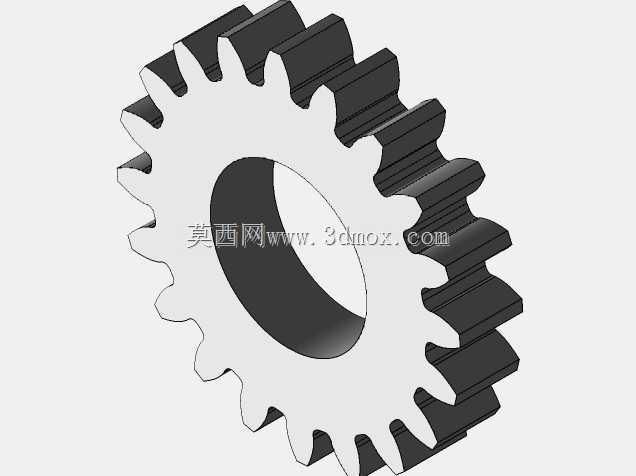

　　从结构设计细节来看，这套直齿轮采用了辐板式轻量化结构，在保证轮缘、轮毂强度足够的前提下，去除了辐板位置的多余材料，既降低了零件自身的转动惯量，减少传动启停阶段的冲击载荷，也能控制整体重量，对于安装在悬臂轴端的齿轮副来说，更低的自重能有效降低支撑轴承的径向载荷，延长轴承的使用寿命。齿轮的内孔与轴的配合采用基孔制过渡配合，配合长度按照轮毂直径的1.2倍设置，能保证扭矩传递过程中不会出现轴孔相对滑移，同时键槽的位置设置在轮齿的齿间对称位置，避免键槽边缘的应力集中和齿根应力位置重叠，大幅降低轮毂开裂的风险。安装边界方面，齿轮副的中心距公差严格按照7级精度等级取值，齿侧间隙根据工作环境温度区间做了补偿，当设备在-20℃到80℃的环境温度区间工作时，不会因为热胀冷缩出现卡滞或者侧隙过大导致的回程误差问题。

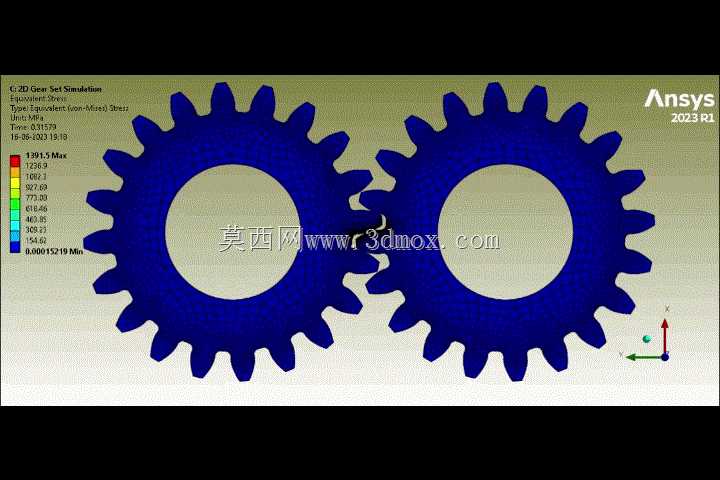

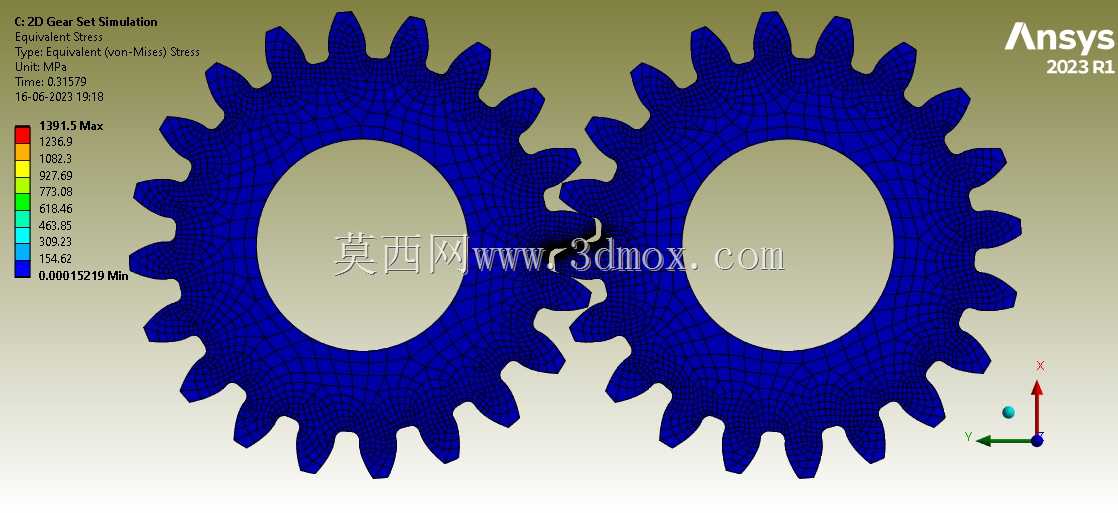

　　很多设计人员在做直齿轮建模时，往往只关注齿廓的渐开线是否准确，却忽略了实际啮合过程中的力学行为，比如轮齿在受载时的弹性变形会导致实际啮合点偏离理论渐开线轨迹，进而带来载荷分布不均的问题。这套方案在三维建模完成后，同步完成了不同载荷工况下的接触应力、弯曲应力仿真分析，能直观看到不同扭矩输入下齿面的载荷分布规律，找到应力集中的薄弱位置，对齿根圆角、齿面修形参数做迭代优化。比如在额定载荷下，齿面接触应力的分布区域集中在齿高中部位置，不会出现偏载到齿顶或者齿根的情况，齿根的最大弯曲应力位置和应力流走向完全符合材料力学的受力规律，没有出现因为几何突变导致的局部应力峰值过高问题。

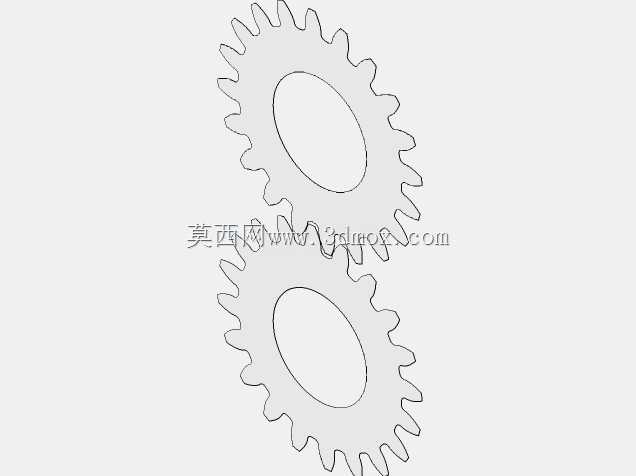

　　从实际装配适配性来看，这套齿轮的端面跳动、径向跳动公差都按照通用传动的精度要求设置，不需要过高的加工精度就能满足绝大多数工业场景的使用需求，兼顾了加工经济性和使用可靠性。对于需要做齿轮箱集成设计的工程师来说，这套模型的所有参数都是可编辑的，可以根据实际的传动比、中心距、载荷要求快速调整模数、齿数、齿宽等核心参数，不需要从零开始搭建渐开线齿廓，能大幅缩短前期设计的周期。同时模型中预留的润滑结构位置，能适配稀油润滑或者脂润滑的不同润滑方案，齿宽方向的倒角设置也能避免装配过程中出现锐边磕碰，方便现场安装时的对中调整。
