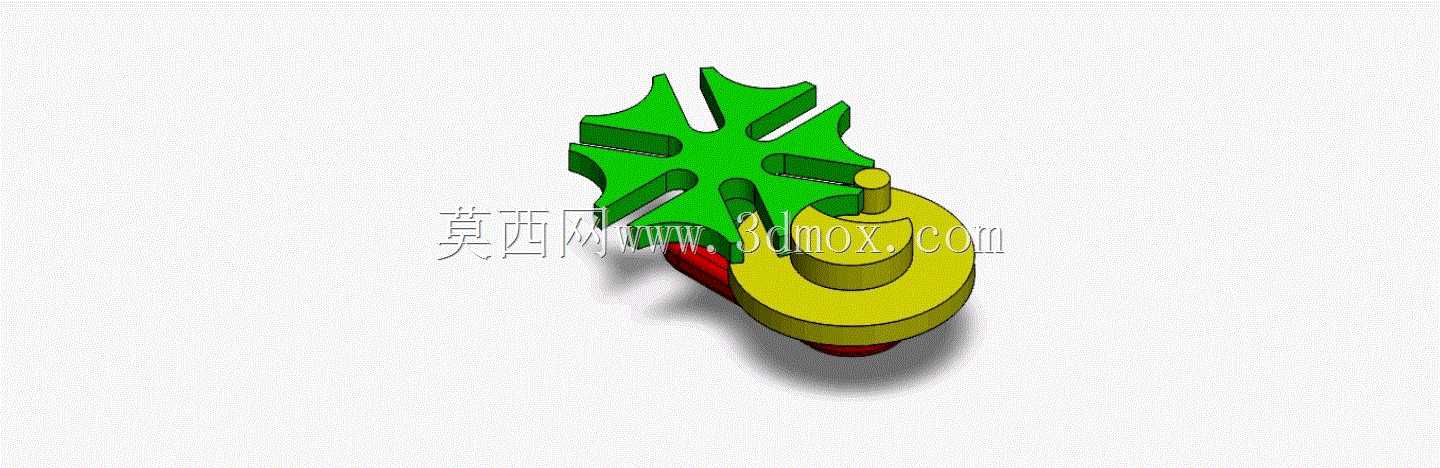

六销日内瓦凸轮间歇传动机构设计

　　日常做非标设备传动方案选型时，间歇分度类结构的适配性一直是方案评审的核心要点，这套六销日内瓦凸轮结构，本质是外槽轮机构的优化变体，相比常规四槽槽轮，它的动停比、冲击载荷表现更适配中高速分度工况。先从实际落地场景说，这类结构最常见的应用是立式包装机的转塔送料工位——包装膜牵引、料袋装填、封口工序需要转塔按固定节拍停转，每次转位完成一个工位的工序切换，常规槽轮转位时的柔性冲击在每分钟120次以上的节拍下，很容易带动料袋偏移，导致封口错位，这套六销结构的凸轮轮廓做了修正，从动件启动和停止阶段的角加速度曲线是连续的，没有刚性突变，能把转位终点的冲击载荷降低40%左右，适合食品、医药行业的软袋包装转塔。另外在轻型输送系统的分路工位，

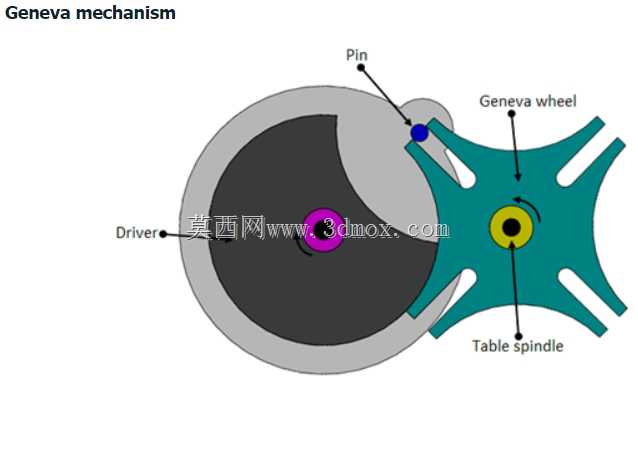

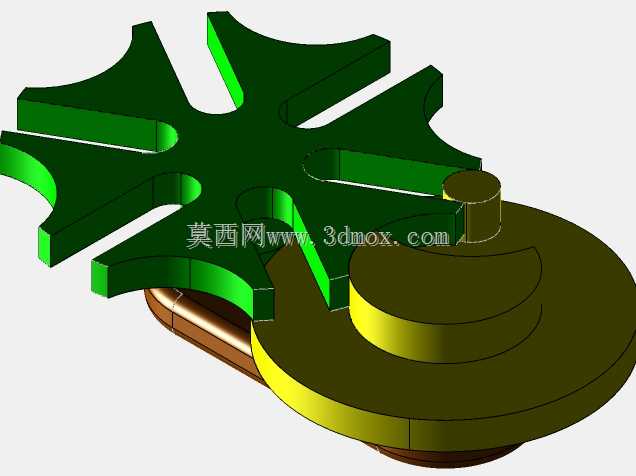

　　比如快递小件分拣的拨叉驱动、电子元件组装线的转盘分度，这套结构也能替代槽轮、棘轮机构，它的传动间隙可以通过凸轮与销的配合公差调整，不需要额外加阻尼消隙结构，装配难度比弧面凸轮低很多，小厂的机加工车间就能完成零件加工，不需要专用的凸轮磨床。再讲结构本身的功能逻辑，它的核心是把凸轮的连续匀速转动，转换为从动槽轮的间歇步进运动，六个径向均匀分布的圆柱销卡在凸轮的导槽里，凸轮转动时，凸缘的锁止弧会在槽轮停转阶段牢牢卡住槽轮的外缘，避免停位时因为负载惯性出现滑移，不需要额外加定位销或者刹车结构，这一点比棘轮机构靠谱——棘轮在启停频繁的工况下很容易出现跳齿，定位精度只能做到±1°，而这套六销结构的停位重复精度可以稳定在±0.2°以内，

　　满足大部分组装、包装工序的定位要求。设计的时候要先算好动停比，六个销的结构每次转位是60°，对应的凸轮转角是120°，也就是说主动轴转一圈，槽轮完成六次步进，每次步进后停240°的凸轮转角，这个动停比刚好适配大部分需要长停置时间的工序，比如给料、检测、压装这些动作，都能在槽轮停转的区间内完成，不会出现动作还没做完槽轮就转位的情况。安装边界这块要注意，主动凸轮和从动槽轮的中心距是核心安装尺寸，加工时两个安装轴的平行度公差要控制在0.02mm以内，不然圆柱销和凸轮导槽会出现偏磨，用不了几个月就会出现间隙变大、定位不准的问题；槽轮的轴向定位要留0.1mm左右的窜动间隙，避免热胀冷缩导致销和导槽卡滞；圆柱销建议用轴承钢淬火处理，

　　表面硬度做到HRC58-62，和槽轮的安装孔采用过盈配合，防止频繁启停的冲击把销撞松。另外做运动仿真的时候要重点关注销和凸轮接触点的压力角，六销结构的压力角比四槽槽轮小很多，传动效率更高，主动轴需要的驱动扭矩也更小，选电机的时候不用留太大的余量，能降低整套机构的成本。很多新手设计这类间歇机构的时候容易忽略锁止弧的配合间隙，间隙留大了停位会有晃动，留小了转位的时候会出现卡滞，这套结构的锁止弧和槽轮外缘的配合间隙建议控制在0.03-0.05mm，既能保证停位时没有旷量，转位的时候也不会出现干涉。还有一点，这套结构不适合大负载的分度场景，比如重型机床的转台、大吨位冲压线的送料，因为圆柱销的接触应力有限，负载太大容易出现销变形或者断裂，它更适合负载在5kg·m以内的中轻型分度工位，比如电子元件组装、小零件包装、文具组装这类轻工设备，在这些场景下它的可靠性、成本、加工难度都比弧面凸轮、平行分度凸轮有优势，后期维护也简单，只需要定期给销和凸轮的接触面加润滑脂就行，不需要复杂的调整。
